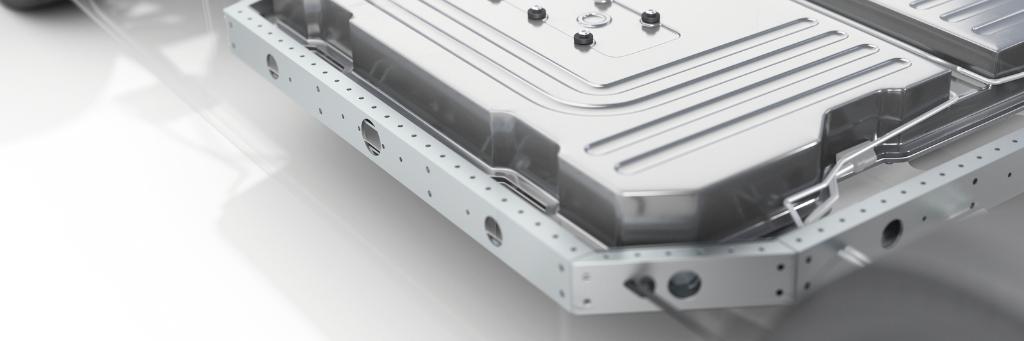

Zagotavljanje kakovosti za varnost in zmogljivost akumulatorjev
REŠITVE ZEISS ZA E-MOBILNOST

Zagotavljanje kakovosti za varnost in zmogljivost akumulatorjev

Zanesljive komponente skozi preglede in podatke o kakovosti
Akumulator
Kontakt
Upravljanje kakovosti v proizvodnji akumulatorjev

Upravljanje kakovosti v proizvodnji akumulatorjev

Zagotavljanje vrhunske dolgotrajne zmogljivosti

Akumulatorji so ključnega pomena za doseg, zmogljivost in dolgo življenjsko dobo vozil, ki uporabljajo nove energije (NEV). Ti dejavniki so odločilni za lastnike in proizvajalce vozil NEV, pri tem pa so zelo pomembni tudi varnost, učinkovitost in stroški.

Za zanesljivost akumulatorjev z dolgo življenjsko dobo so potrebni vrhunski materiali in natančne proizvodne tehnike. Celice, moduli in plošče morajo med končnim postopkom sestavljanja zagotavljati zelo majhne tolerance.

Z industrijsko mikroskopijo, računalniško tomografijo (CT), koordinatnimi merilnimi stroji (KMS) in optičnimi 3D-merilnimi sistemi portfelj ZEISS uporablja programske rešitve za zajem kakovostnih podatkov, ki so potrebni za zagotavljanje varnosti in učinkovitosti akumulatorjev za električna vozila.

Vsa področja uporabe akumulatorjev

V sektorju vozil NEV so akumulatorji v središču številnih aplikacij za upravljanje kakovosti. Ta zajemajo celoten potek proizvodnje akumulatorjev, od začetnega razvoja do končnega sestavljanja. Analiza materialov za akumulatorje, pregled elektrod akumulatorja, končni pregled izdelanih celic in modulov, pregled plošče akumulatorja – vse to lahko opravite s portfeljem ZEISS. Kliknite spodnje povezave in si oglejte naše posebne rešitve za upravljanje kakovosti pri uporabi akumulatorjev za vozila NEV.

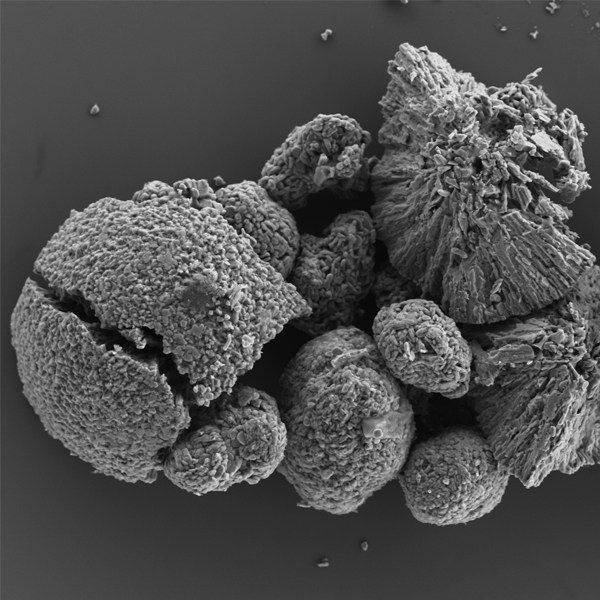

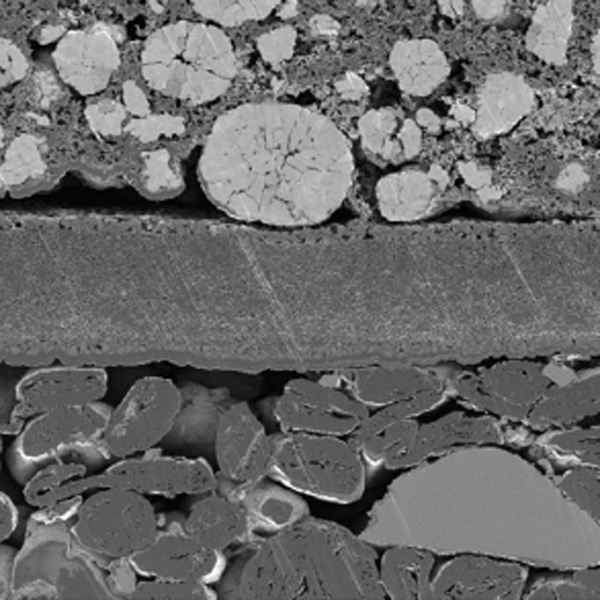

Materiali za akumulatorje

Materiali za akumulatorje

Razvoj materiala in strukture

Surovine pomembno vplivajo na zmogljivost baterije. Ključni izzivi pri tem so razvoj novih aktivnih materialov, zagotavljanje enotnega in doslednega napajanja, vzdrževanje ustreznega tlaka pri glajenju in opazovanje mikroskopskih sprememb zaradi staranja.

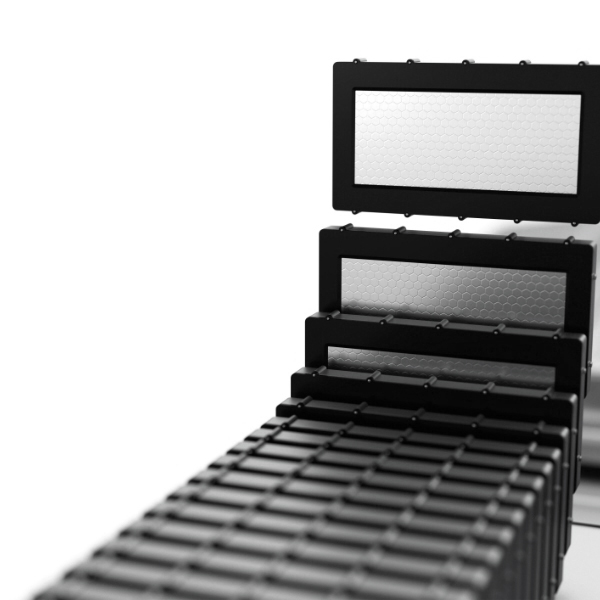

Elektrode akumulatorja

Elektrode akumulatorja

Tehnična čistost

Elektrode akumulatorjev imajo pomembno vlogo pri varnosti in učinkovitosti, pri čemer so ključni analiza mikrostrukture materialov, pregled in pravočasna zamenjava rezila ter 3D-vizualizacija deformacij. Prav tako je pomembno, da se s tehnično čistostjo prepreči onesnaženje z delci.

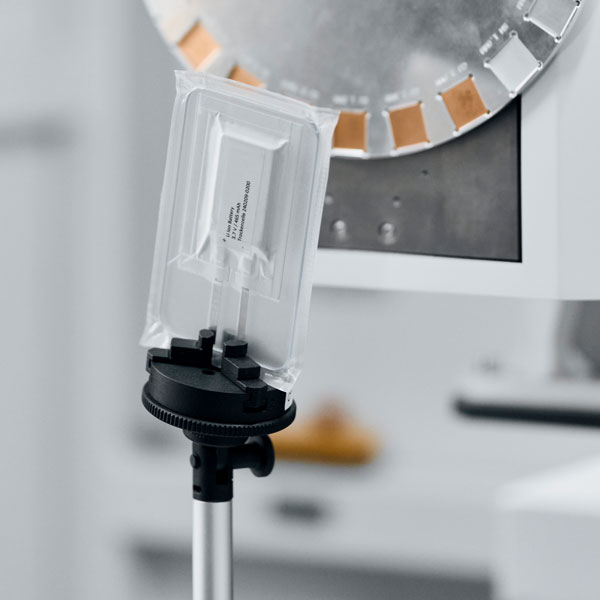

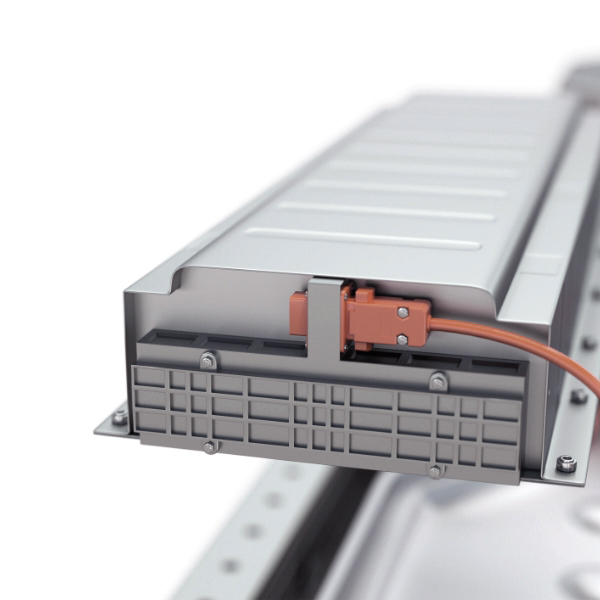

Baterijske celice in moduli

Baterijske celice in moduli

Hitro pregledovanje z visoko ločljivostjo

Končni pregled celotnega baterijskega modula je še posebej zahteven postopek, saj posamezne celice v takih modulih predstavljajo številna varnostna tveganja in izzive glede kakovosti. Za vse tri vrste celic – cilindrične, prizmatične in ploščate – so potrebni hitri preskusni cikli z visoko ločljivostjo.

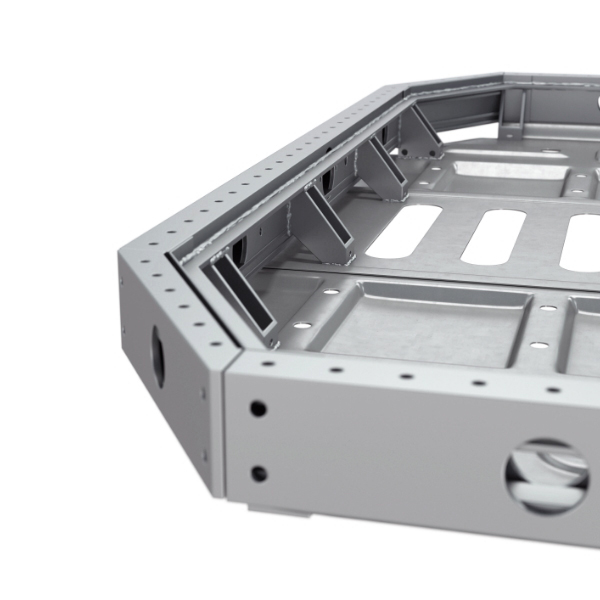

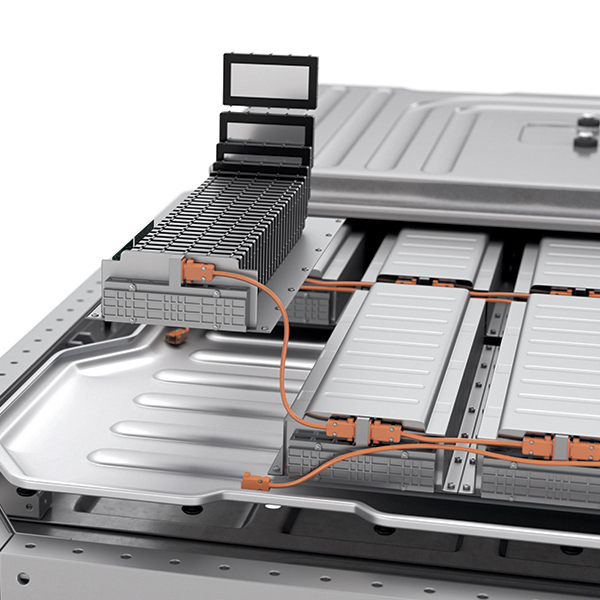

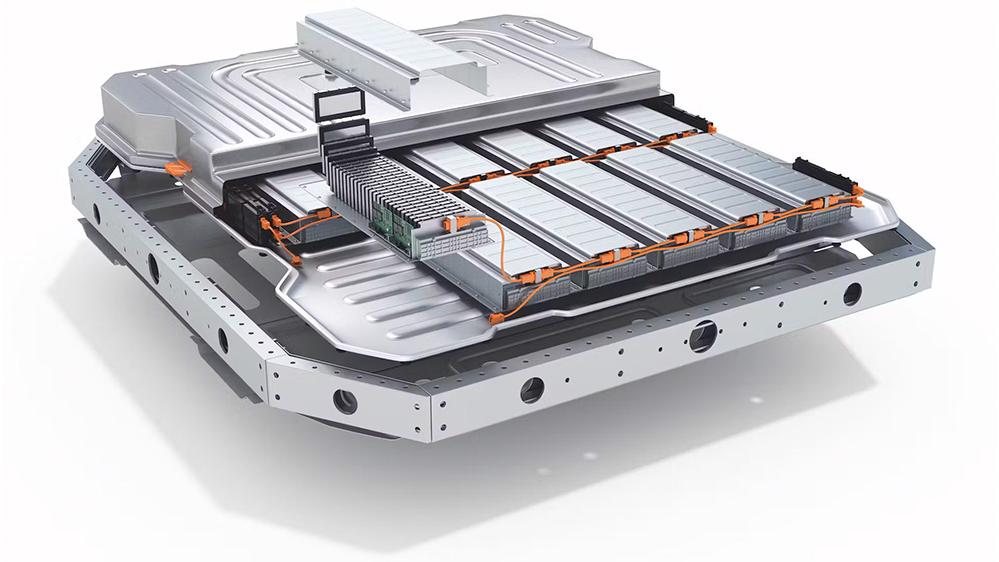

Plošča akumulatorja

Plošča akumulatorja

Pregled strukture in celovitosti

Na plošči akumulatorja so nameščene vse baterijske celice, konektorji, krmilne enote in baterijski sklopi, ki vsebujejo številne baterijske module. Ker je v celoti vgrajena v karoserijo vozila, je treba strukturo in celovitost plošče med proizvodnjo preverjati v več časovnih presledkih, da se zagotovita kakovost in varnost.

Rešitve ZEISS za eMobilnost na vsakem koraku proizvodnje

Blue Line za razvoj in proizvodnjo baterij

Rešitve ZEISS za eMobilnost na vsakem koraku proizvodnje
  • Vrata kakovosti 1: razvoj materiala

    Vrata kakovosti 1: razvoj materiala

    Razvoj materialov za katodo, anodo in separator

    Izzivi

    • Zmogljivost, način polnjenja in življenjska doba akumulatorja so odvisni od materialov, uporabljenih za katodo, anodo in separator
    • Na delovanje celic močno vpliva mikroskopska struktura teh materialov ter kemična sestava delcev in nečistoč



    Vaše prednosti z družbo ZEISS

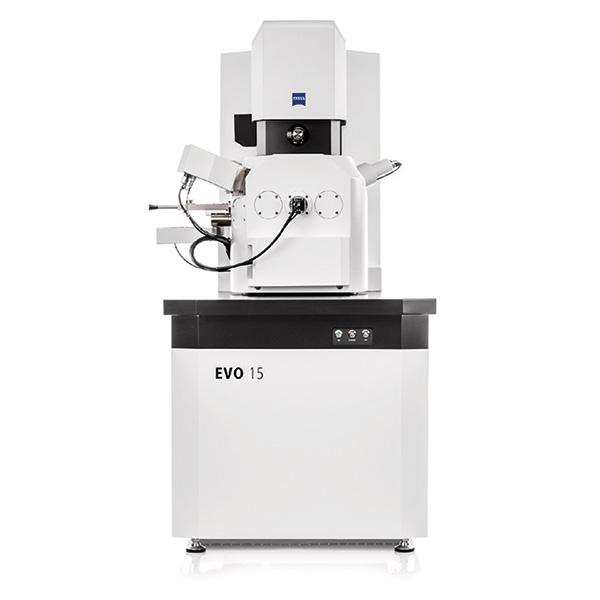

    • Analiza materialov za akumulatorje z visoko ločljivostjo in visokim kontrastom z elektronskimi mikroskopi (SEM) ZEISS
    • Učinkovita analiza korelacije s patentirano rešitvijo korelativne mikroskopije, ki vključuje svetlobne mikroskope in mikroskope SEM
  • Vrata kakovosti 2: razvoj strukture

    Vrata kakovosti 2: razvoj strukture

    Preizkus pred sestavljanjem za študijo funkcionalnosti

    Izzivi

    • Potrebne so varne in učinkovite rešitve za pripravo vzorcev in analitične rešitve, ki zagotavljajo kakovost strukture celice in omogočajo visoko zmogljivost
    • Izvirno stanje strukture celice je treba analizirati brez razstavljanja celice



    Vaše prednosti z družbo ZEISS

    • Varna priprava vzorcev in učinkovita priprava prerezov velikih površin

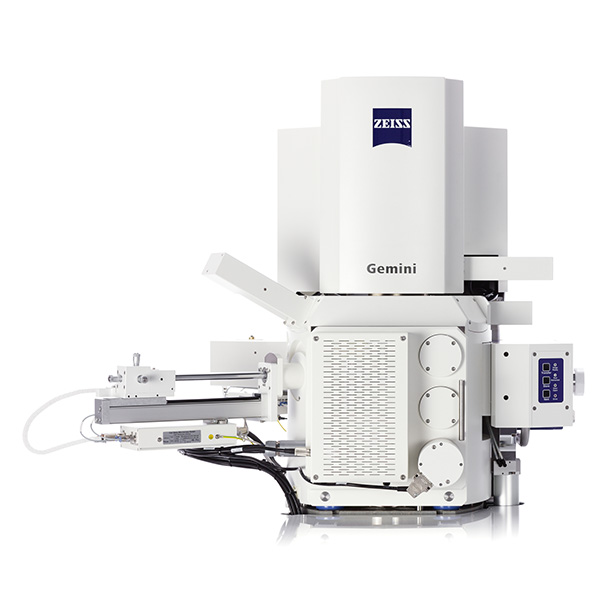

    • Analiza materialov akumulatorja, občutljivih na elektronski snop, z visoko ločljivostjo in visokim kontrastom v območju nizkih napetosti s ZEISS GeminiSEM

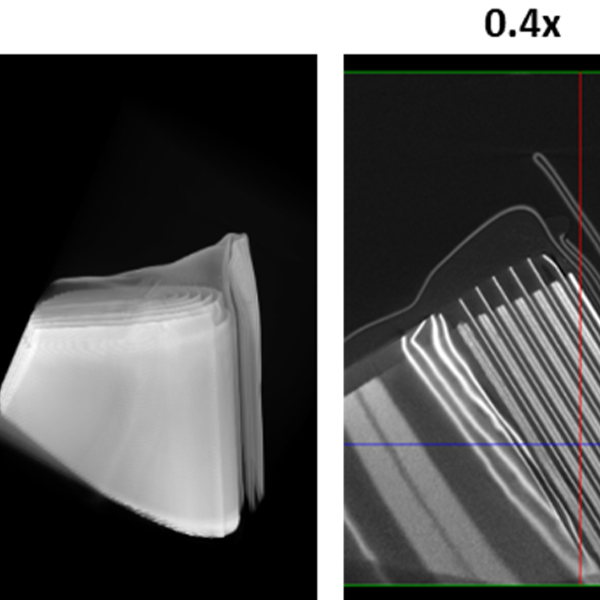

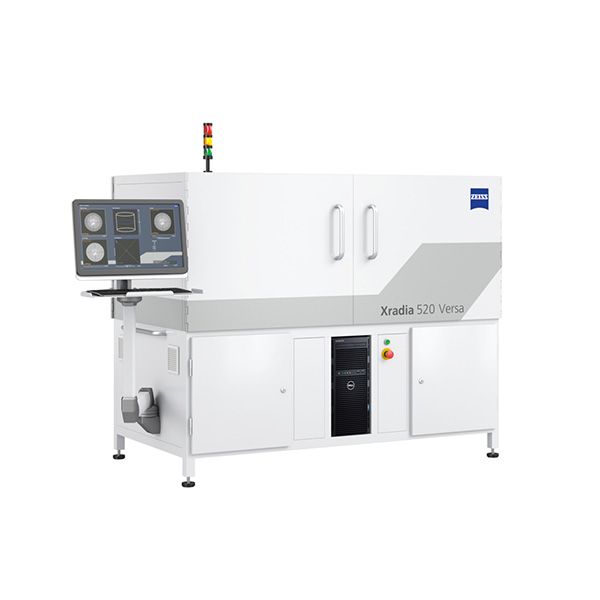

    • Neporušitvena 3D-analiza strukture celic visoke ločljivosti z rentgenskim mikroskopom ZEISS Xradia (XRM)
  • Vrata kakovosti 3: obdelava surovin

    Vrata kakovosti 3: obdelava surovin

    Pregled kakovosti vhodnega materiala

    Izzivi

    • Preverjanje vhodnega blaga zagotavlja enotnost in skladnost materiala ter preprečuje napake, ki močno vplivajo na zmogljivost in učinkovitost
    • Vizualizacija in preverjanje mikrostrukture surovin, razmerje kemičnih elementov katodnih delcev in čistost anodnih delcev – vse to je ključnega pomena za preprečevanje okvar akumulatorjev

    Vaše prednosti z družbo ZEISS

    • Izpolnite najvišje zahteve na področju subnanometrskega zajemanja slik, analitike in prilagodljivosti vzorcev s sistemom ZEISS GeminiSEM
    • Celovit delovni postopek priprave vzorca omogoča hitro, jasno in brezhibno zajemanje slike mikrostrukture materiala
    • Podpira visokoločljivo in kontrastno zajemanje slik neprevodnih vzorcev
  • Vrata kakovosti 4: proizvodnja elektrod

    Vrata kakovosti 4: proizvodnja elektrod

    Tehnična čistost in pregled igel

    Izzivi

    • Pregled tujkov, večjih od 5 μm, je potreben zaradi velikega tveganja kontaminacije med transportom in proizvodnjo
    • Ker pri rezanju elektrod lahko nastanejo igle, je ključno najti ustrezno razmerje med kakovostjo in stroški z iskanjem idealnega časa za zamenjavo rezil

    Vaše prednosti z družbo ZEISS

    • Programska oprema ZEISS Technical Cleanliness Analysis razlikuje kovinske, vlaknene in nekovinske delce za oceno tveganja kontaminacije
    • Elektronski mikroskopi SEM ZEISS avtomatsko določijo kemično sestavo vsakega delca, s tem pa glavni vzrok kontaminacije
    • Avtomatizirano zaznavanje igel v tovarniškem okolju in stalne povratne informacije za proizvodno linijo
  • Vrata kakovosti 5: proizvodnja celice

    Vrata kakovosti 5: proizvodnja celice

    Pregled elektrod in napak

    Izzivi

    • Da bi se izognili varnostnim tveganjem in odpadkom, je treba preveriti poravnavo in položaj elektrod celice ter ugotoviti notranje napake
    • Za obvladovanje velike hitrosti pri proizvodnji celic so potrebni hitri cikli pregledov z visoko ločljivostjo

    Vaše prednosti z družbo ZEISS

    • Visoko ločljivo zajemanje slik z 2D- in 3D-rentgenskimi rešitvami ZEISS za obravnavo previsov, poškodovanih elektrod in kakovosti zvarov
    • Hitra in učinkovita popolna 3D-digitalizacija kompleksnih delov z najmanjšimi podrobnostmi s sistemi, kot je ZEISS METROTOM
    • Popolnoma avtomatizirano ocenjevanje na liniji s sistemom ZEISS BOSELLO za odkrivanje napak
  • Vrata kakovosti 6: sestavljanje modula

    Vrata kakovosti 6: sestavljanje modula

    Končni pregled celotnega modula

    Izzivi

    • Velikost in gostota modula zahtevata uporabo visoko zmogljivih sistemov
    • Pri končnem preverjanju kakovosti je treba odkriti tipične napake, vključno s kontaminacijo kovin, previsi in nepravilno postavitvijo elektrod

    Vaše prednosti z družbo ZEISS

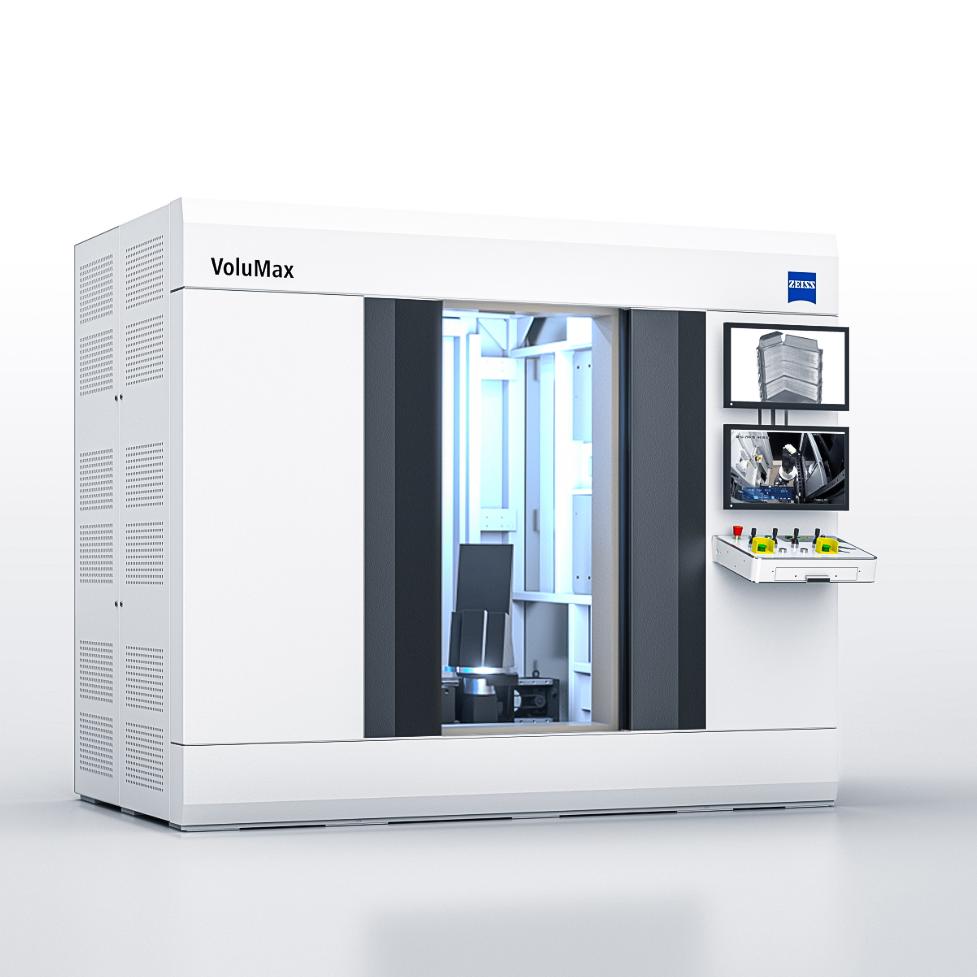

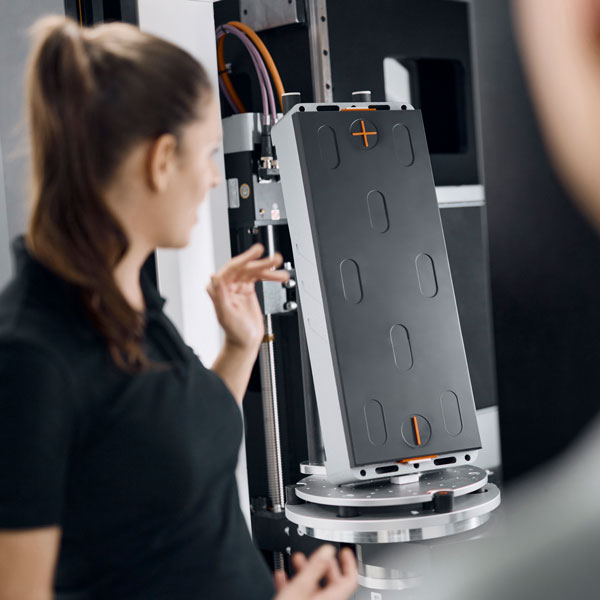

    • Neporušitveni pregled z visoko prodornostjo s kompaktnim in robustnim sistemom ZEISS VoluMax 9 titan
    • Ta rešitev CT z velikim razponom moči in prodorno močjo obvladuje velike, težke in goste module

Dodaten vpogled v zagotavljanje kakovosti za akumulatorje

  • Vsebina tretjih oseb je blokirana

    Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.
    Inovacije, ki spodbujajo prehod na električno mobilnost
    Rešitve ZEISS za e-mobilnost za akumulatorje

  • Vsebina tretjih oseb je blokirana

    Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.
    Zelo natančni podatki z neporušitveno računalniško tomografijo (CT)

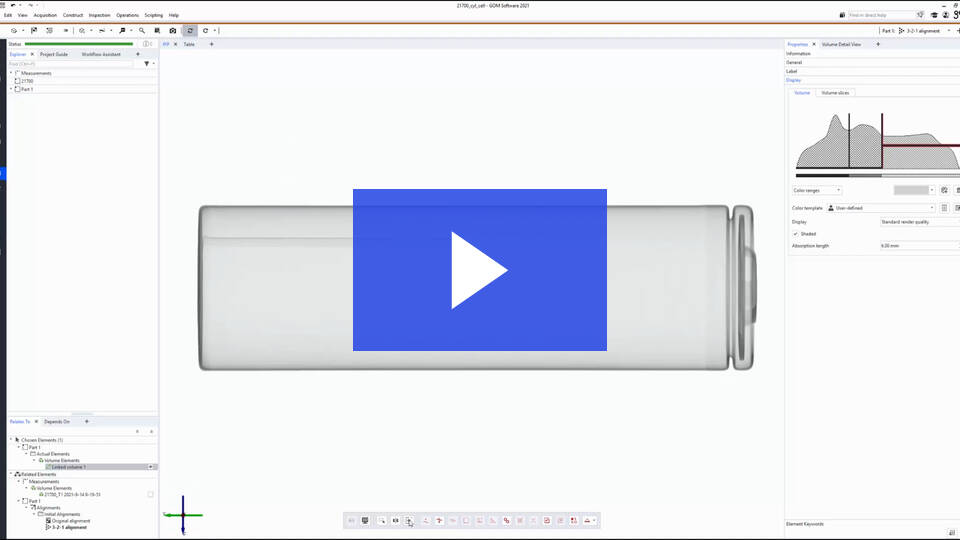

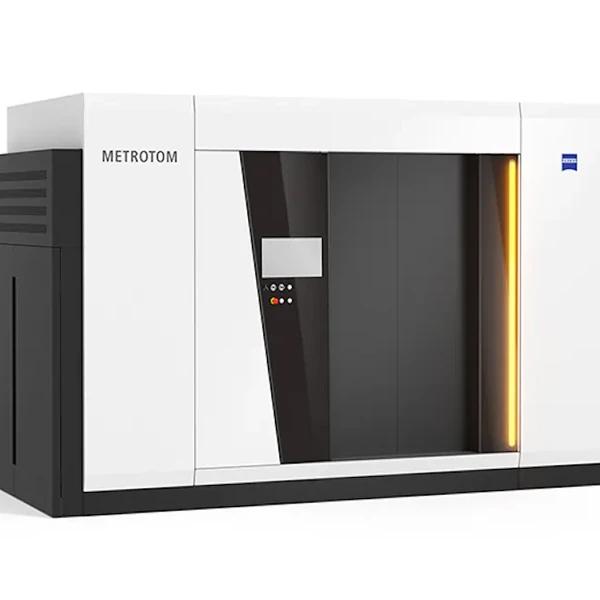

    Skeniranje cilindričnih akumulatorjev s sistemom ZEISS METROTOM 1500
Albert Mo

Osrednji element električnih vozil so akumulatorji. Zagotavljanje kakovosti je za proizvajalce glavna prednostna naloga. To je preprosto nujno.

Albert Mo Vodja kompetenčnega centra, rešitve ZEISS za e-mobilnost
