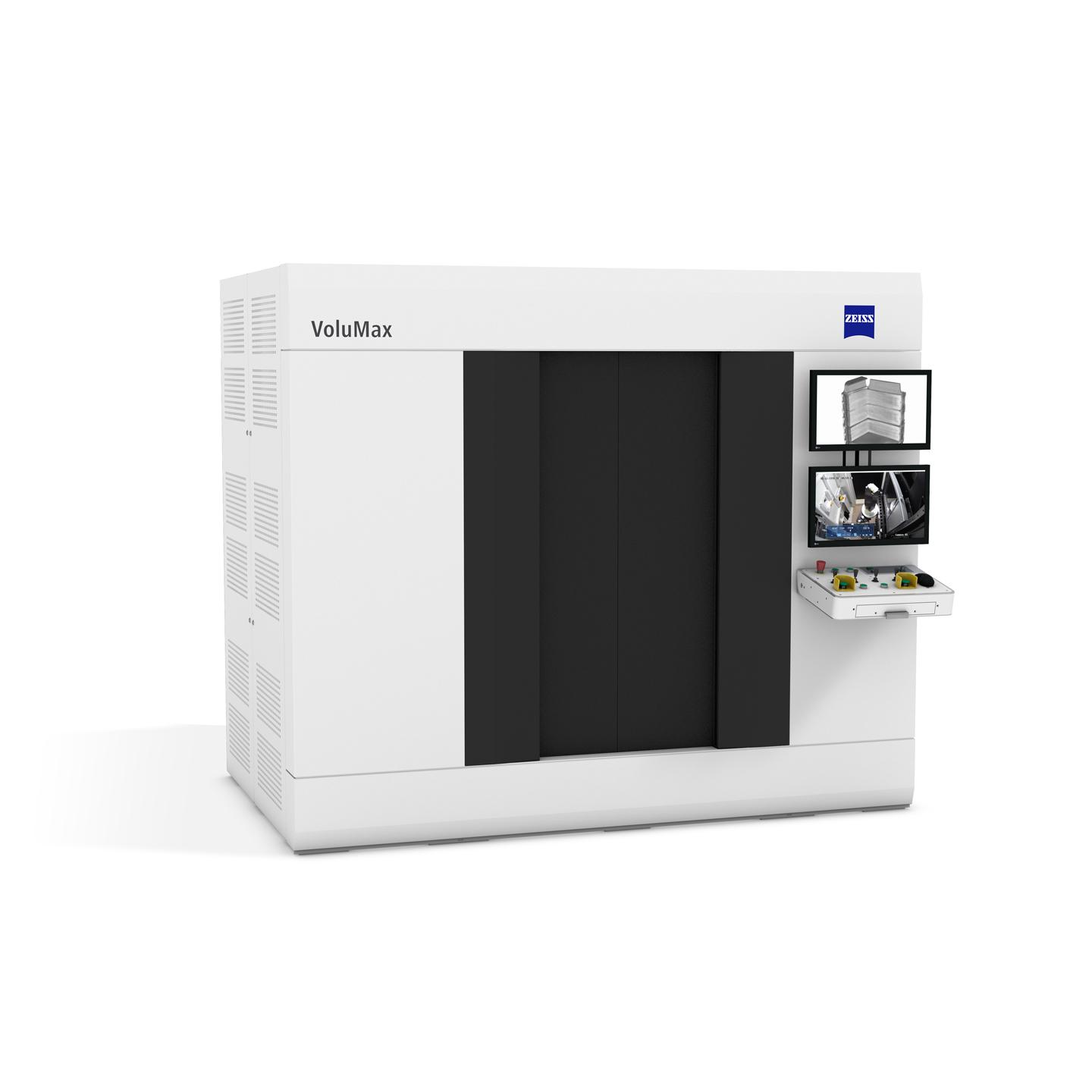

ZEISS VoluMax 9 titan

Zmogljiva rešitev na enem mestu za učinkovite delovne postopke

ZEISS VoluMax 9 titan združuje zmogljivo tehnologijo z izjemno preprosto uporabo. Sistem CT je opremljen z napetostjo cevi 450 kV in močjo 1500 W, zato ima izjemno prodorno moč in zanesljivo odkriva napake v delih z visoko gostoto in v kompleksnih večmaterialnih sklopih.
Popolnoma integrirana programska oprema ZEISS INSPECT X-Ray uporabnikom omogoča, da v eni sami programski opremi opravljajo različne naloge, od umerjanja zajete slike do izdelave poročila.

Zanesljiv pregled gostih materialov in kompleksnih sklopov
Kompaktna zasnova zagotavlja najpametnejšo uporabo razpoložljivega prostora
Celovita programska rešitev za nemoten delovni postopek


      Uporabniku prijazen zmogljivi stroj CT

    ZEISS VoluMax 9 titan ne združuje le 450 kV zmogljivosti z izjemno preprosto uporabo, temveč je tudi najbolj kompakten in robusten tovrstni sistem na trgu. Njegova prostorna notranjost sprejme dele velikosti do 590 × 700 mm in mase do 60 kg, njegov 3k detektor in 1500 W moči pa zagotavljata izjemno prodorno moč – vse to je bistvenega pomena za obdelavo velikih in gostih sestavnih delov.

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Moč, kakovost in enostavnost uporabe

Vaše prednosti v pregledu

ZEISS VoluMax 9 titan je primeren za najrazličnejše vrste uporabe z različnimi zahtevami glede učinkovitosti in kakovosti. Ponuja zanesljivost izvajanja doslednih pregledov napak na zelo gostih delih v številnih industrijah.

S popolnoma integrirano programsko opremo ZEISS INSPECT X-Ray lahko uporabniki opravljajo različne naloge, od umerjanja zajema slike do ustvarjanja poročil. Ta programska oprema tudi začetnikom pri upravljanju industrijskih računalniških tomografov zagotavlja voden delovni postopek v celotnem procesu in daje odlične rezultate pri pregledu napak in nadzoru sestavljanja posameznih komponent. Njegove različne funkcije omogočajo enostavno določanje stanja glavnih rentgenskih komponent, prepoznavanje pravilnih parametrov CT, pridobivanje rekonstruirane prostornine, takojšnje prejemanje 3D-pogledov in izvajanje ključnih vrednotenj.

Kompaktna pametna zasnova

Majhna površina stroja, konzola za upravljanje, vgrajena v krmilno omaro, in izboljšan sistem za premikanje prispevajo k izjemni prilagodljivosti. Ker so generatorji vgrajeni neposredno v sistem, ne potrebujejo dodatnega prostora. Ta kompakten, a prostoren sistem lahko obdeluje dele velikosti do 590 × 700 mm, kar zagotavlja najbolj pametno uporabo razpoložljivega prostora.
Robustna rešitev

Tudi v zelo zahtevnih delovnih okoljih ta robustni izdelek združuje dolgo življenjsko dobo z minimalnimi prekinitvami delovanja. Tako generator kot sistem za premikanje sta razvita in izdelana v družbi ZEISS, kar potrjuje zavezanost vrhunskim komponentam in izboljšuje produktivnost na vseh področjih.
Izjemna storitev družbe ZEISS

ZEISS ponuja celo vrsto odličnih storitev za strojno in programsko opremo, s čimer zagotavlja nizko potrebo po vzdrževanju in hitro podporo, kadar koli je to potrebno. Ekipe lokalnih servisnih tehnikov in inštruktorjev so pripravljene na posredovanje v 25 državah.
Hitra povrnitev naložbe

Zaradi visokozmogljive rentgenske cevi in detektorja z zelo občutljivim scintilatorjem se čas cikla kar najbolj skrajša. Hitrejše skeniranje, robustna zasnova in visokokakovostni standardi omogočajo hiter povratek investicije za uporabnike ZEISS VoluMax 9 titan.

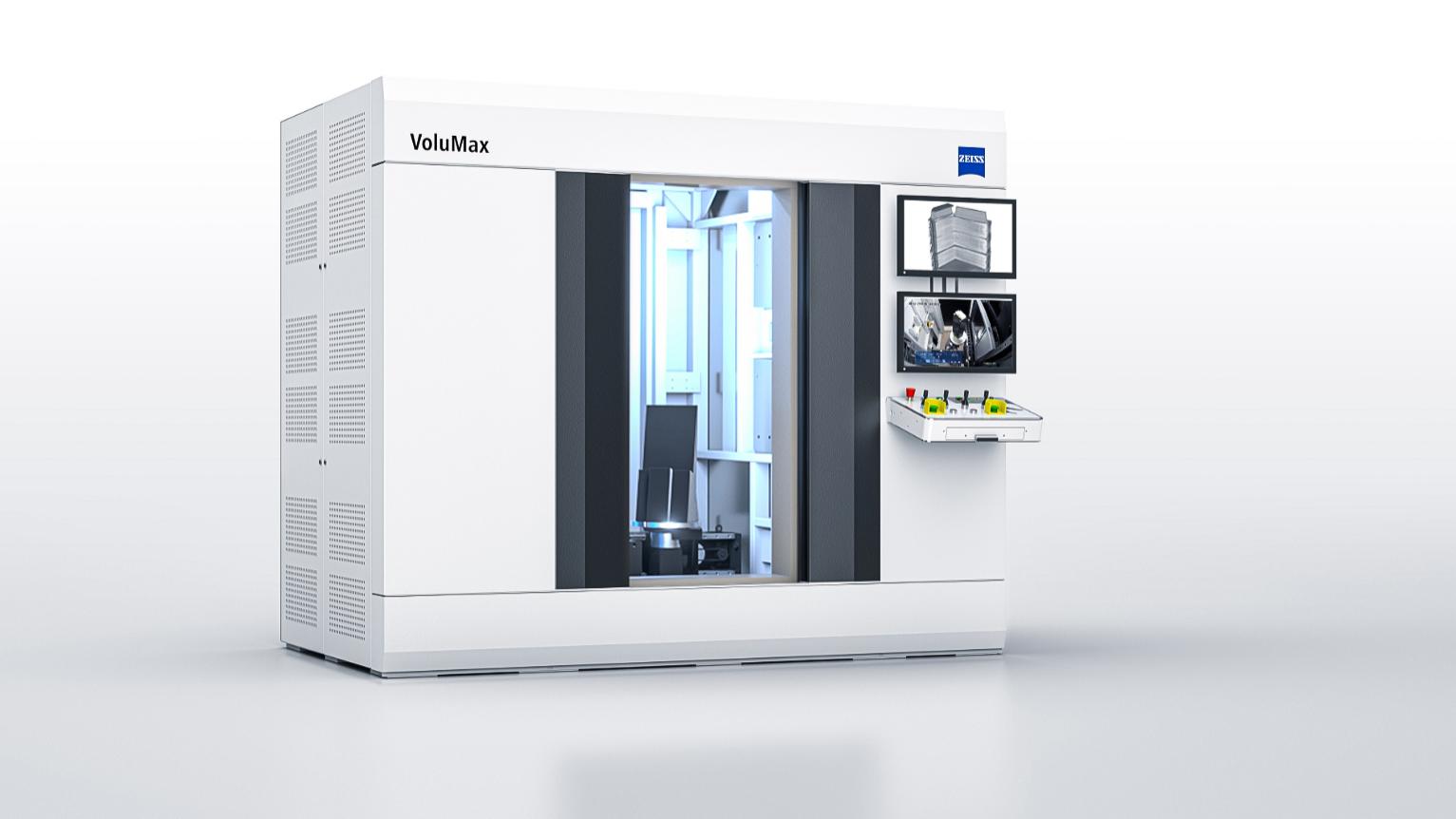

Enostavno nalaganje

Široka električna drsna vrata omogočajo enostavno rokovanje z velikimi deli, avtomatska nastavitev položaja osi pa omogoča priročno nalaganje in praznjenje. Ergonomsko upravljanje povečuje udobje in enostavnost uporabe.
Varnost uporabnikov

Ta sistem je zasnovan v skladu z visokimi varnostnimi standardi in kakovostjo komponent, ki je neločljivo povezana z blagovno znamko ZEISS ter omogoča varno in preprosto uporabniško izkušnjo.

Natančni procesi v zahtevnih industrijah

Pregled tipičnih vrst uporabe

Vozila na pogon z novimi viri energije (NEV)

Baterijski modul

ZEISS VoluMax 9 titan opravlja zelo zanesljive preglede večmaterialnih sklopov, kot so baterijski moduli. Z odpravljanjem artefaktov utrjevanja z elektronskim curkom zagotavlja kakovostnejše in hitrejše skeniranje z izboljšano zaznavnostjo.
Vozila na pogon z novimi viri energije (NEV)

Stator

Uporabniki lahko izkoristijo hiter čas skeniranja od 10 do 15 minut, ločljivost približno 100 μm, nizek šum in manjše število artefaktov. ZEISS VoluMax 9 titan je odlična celovita rešitev za odkrivanje poroznosti varilnih površin v postopku zagotavljanja kakovosti statorjev. V kombinaciji z dodatno programsko opremo ZADD Segmentation za avtomatizirano zaznavanje por v zatičih na podlagi umetne inteligence ZEISS VoluMax 9 titan zagotavlja neprimerljivo enostavnejšo uporabo in stabilnost kritičnih por.

Preberite več o programski opremi ZADD
Letalska in vesoljska industrija

Lopatice

ZEISS VoluMax 9 titan zagotavlja visoko napetost in moč, ki sta potrebni za pregledovanje gostih materialov. Omogoča analizo napak v notranjih strukturah v vsaki fazi in zanesljivo odkriva poroznost v delih, kot so lopatice turbin ali ventilatorjev.
Elektronika

Motor puhala

ZEISS VoluMax 9 titan zagotavlja zanesljivost, ki jo potrebujete za pregledovanje kompleksnih večkovinskih sklopov. Prepozna bakrene žice v motorju, jasno pa zazna tudi druge komponente – in to z dobro kakovostjo ločljivosti.

Poleg uporabniku prijaznega upravljanja je kompakten in robusten sistem ZEISS VoluMax 9 titan opremljen z dodatnimi funkcijami, ki zagotavljajo visoko raven zmogljivosti. Kliknite modre pike na spodnji sliki, če želite dobiti dodaten vpogled v glavne značilnosti izdelka.

Poudarki izdelka

Vrhunska zmogljivost in kakovost oddaljenega laboratorija

450 kV rentgenska cev

1500 W moči zagotavlja prodorno moč, ki je potrebna za skeniranje velikih gostih delov in doseganje hitrih časov cikla.

Razmerje med sistemom in prostornino dela

Eleganten, a prostoren, s prostorom za dele velikosti do 590 × 700 mm, kot so baterijski moduli ali lopatice ventilatorjev

3k detektor

Ploščati detektor s 3072 × 3072 px zagotavlja projekcije visoke ločljivosti za zelo natančno analizo.

Kompaktne dimenzije

Najkompaktnejši sistem v svojem razredu, ki meri le 2750 × 2350 × 1750 mm (vključno z generatorji), je primeren skoraj za vsako delovno okolje.

Konzola na omarici

Operaterska konzola, ki je vgrajena v sistemsko omarico, povečuje enostavnost uporabe in prihrani prostor, saj dodatna miza ni potrebna.

Integracija programske opreme

Popolna interakcija s storitvijo ZEISS INSPECT X-Ray zagotavlja velik obseg funkcij, od umerjanja do poročanja.

Kakovost podatkov

Avtomatiziran postopek 3D skeniranja in algoritmi naknadne obdelave programske opreme zagotavljajo visoko kakovost podatkov, kar omogoča natančno analizo.

Prilagodljivost in avtomatizacija s storitvijo ZEISS INSPECT X-Ray

ZEISS INSPECT X-Ray kot celovita rešitev upravlja delovanje sistema, rekonstrukcijo obsega CT, vrednotenje in beleženje podatkov. Enostavna uporaba sistema omogoča širokemu krogu operaterjev, od področja raziskav&razvoja do proizvodnje, doseči novo raven prilagodljivosti.

Več

Tehnični podatki


Dimenzije (Š × V × G)	2750 mm × 2350 mm × 1750 mm
Masa sistema	13.500 kg
Napetost v rentgenski cevi	450 kV, 3,3 mA
Razmik slikovnih pik	139 μm
Ploščati detektor	3072 × 3072 px
Največja velikost obdelovanca	Ø 590 × 700 mm
Največja masa obdelovanca	60 kg

Področja uporabe:
Baterijski moduli, statorji, lopatice, električni sklopi

Značilnosti pregleda:
Neporušitveni pregled in zagotavljanje kakovosti gostih materialov
