Vrstični elektronski mikroskopi ZEISS za industrijo:

Razkrijte nevidno.

Mikroskopi SEM družbe ZEISS za industrijo : Portfelj vrstične elektronske mikroskopije

Družba ZEISS s svojimi vrstičnimi elektronskimi mikroskopi ponuja široko paleto sistemov za različne vrste uporabe na področju zagotavljanja kakovosti v industriji in analize napak.

Več informacij, več možnosti. Analize mikroskopov SEM za industrijo.

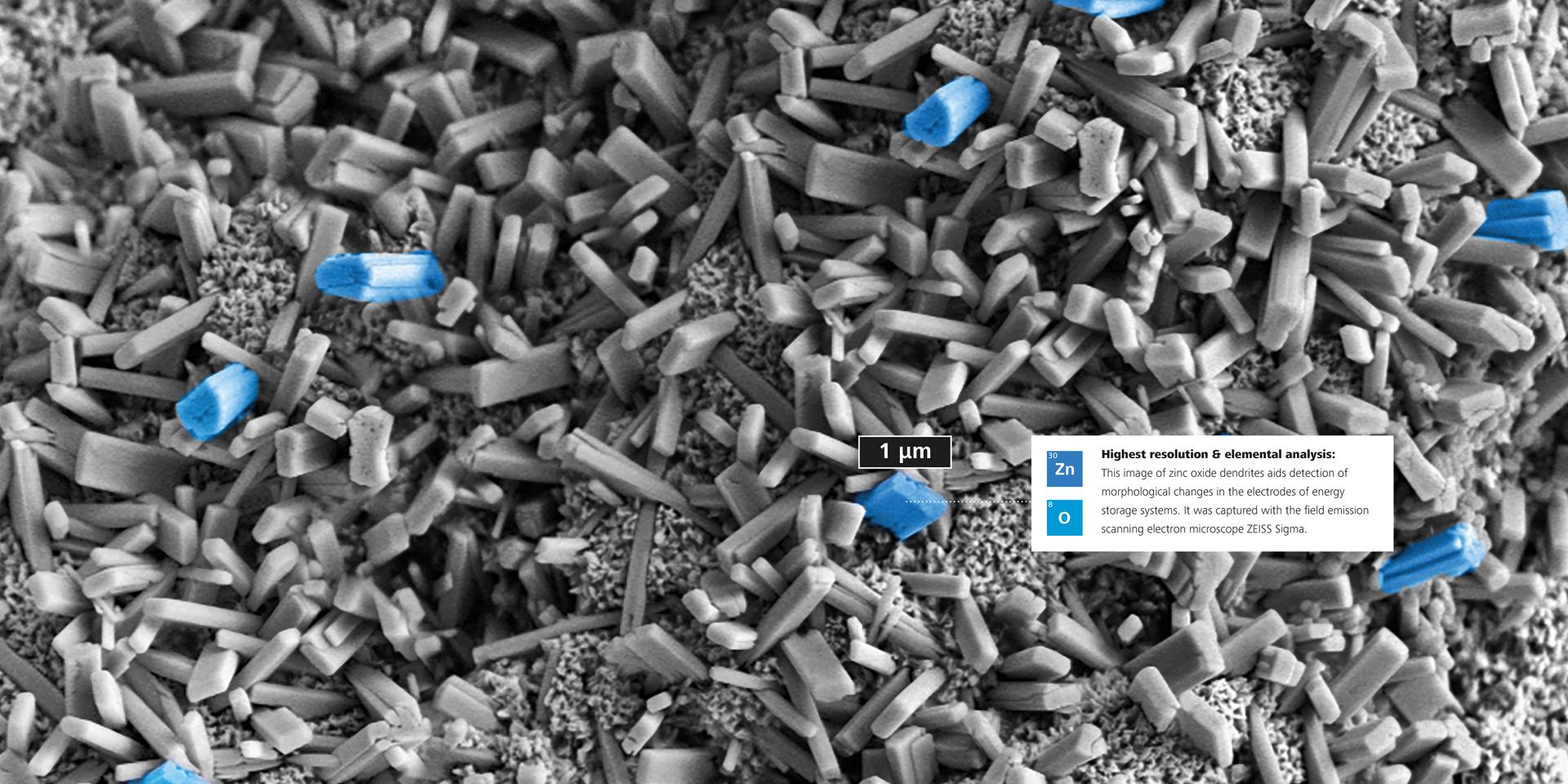

Vrstična elektronska mikroskopija (SEM) se uporablja za izjemno natančno analizo mikrostrukture komponent z odlično globino polja in večjo ločljivostjo. S to metodo se ustvarijo posnetki površine vzorca z zelo veliko povečavo. Na mikroskopu SEM je mogoče dodatno izvajati energijsko disperzno rentgensko spektroskopijo (EDS), ki omogoča določanje kemijske sestave materialov.

Rešitve, ki ustrezajo vašim potrebam

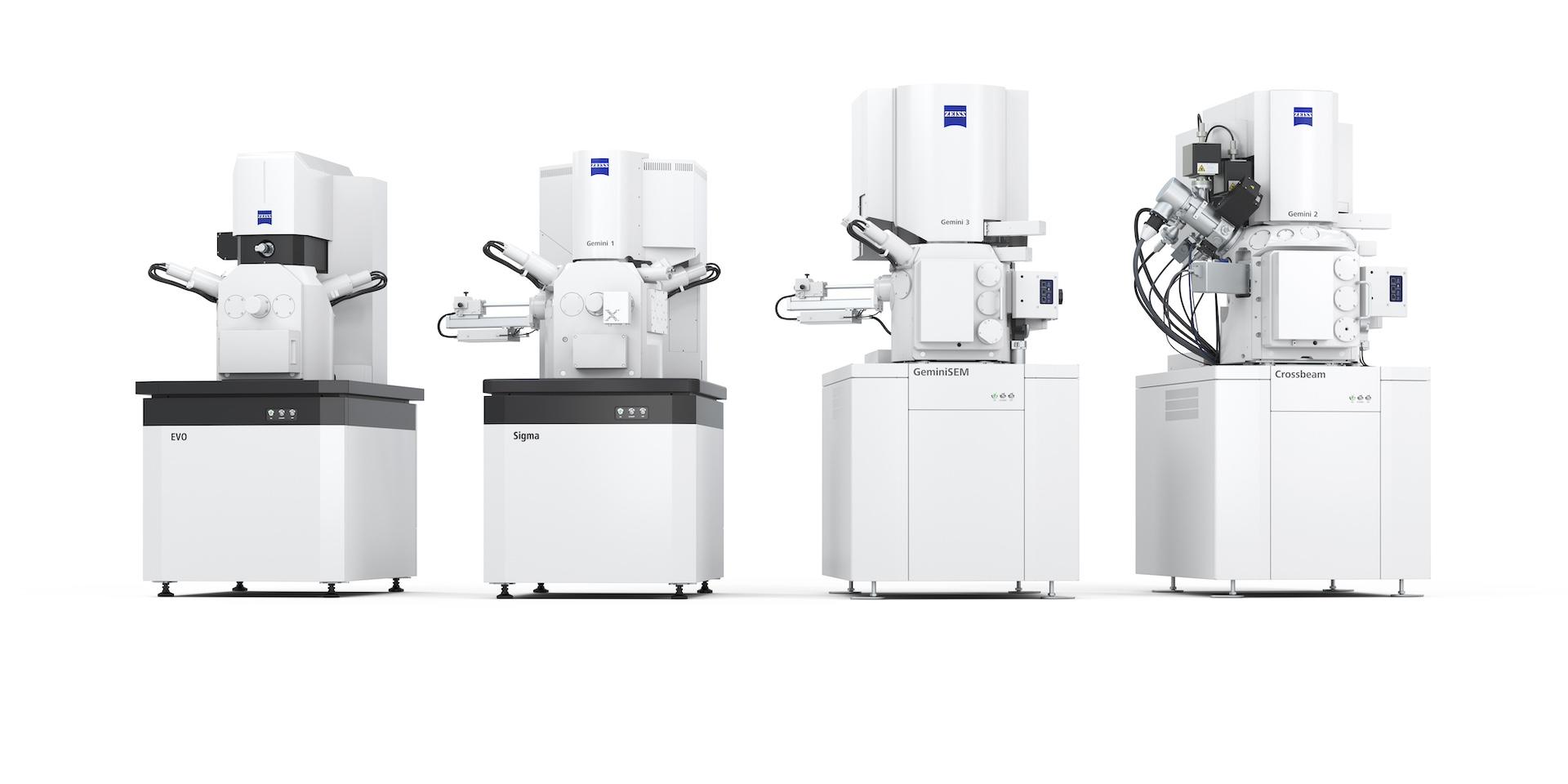

Serija vrstičnih elektronskih mikroskopov (SEM) družbe ZEISS

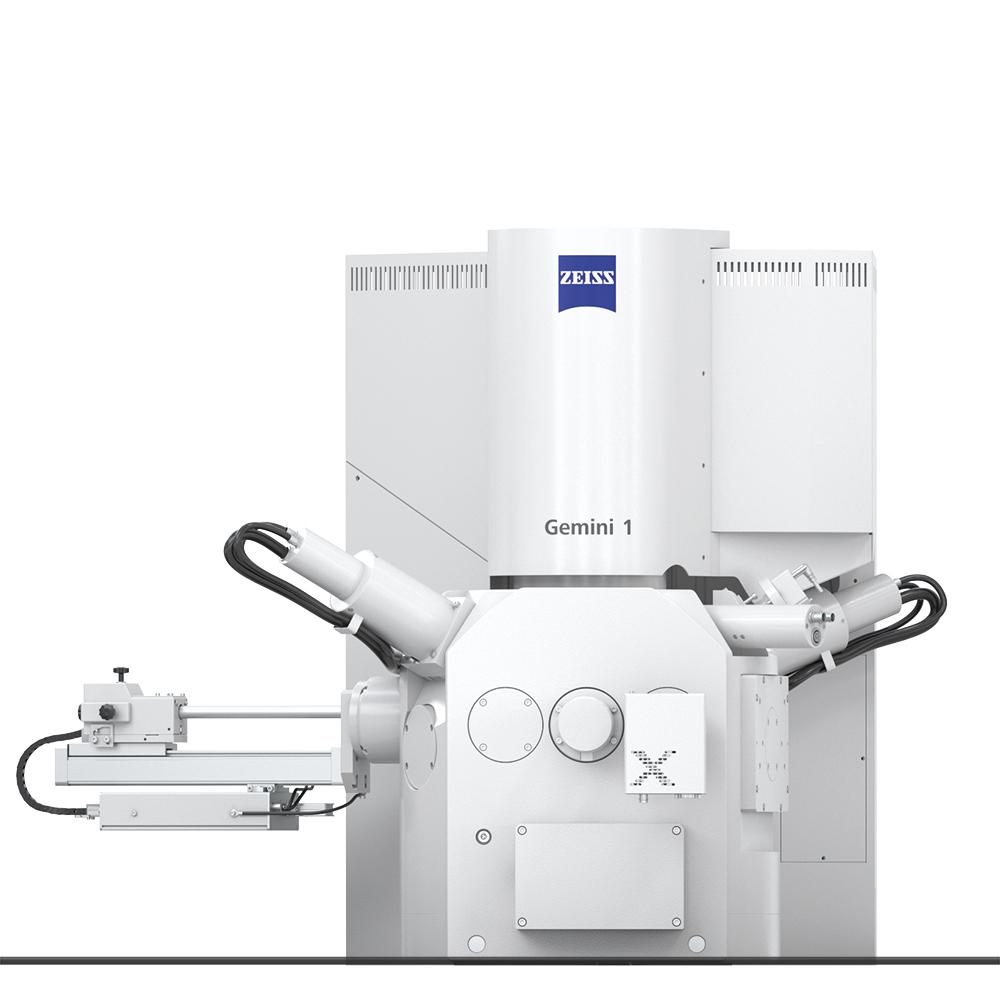

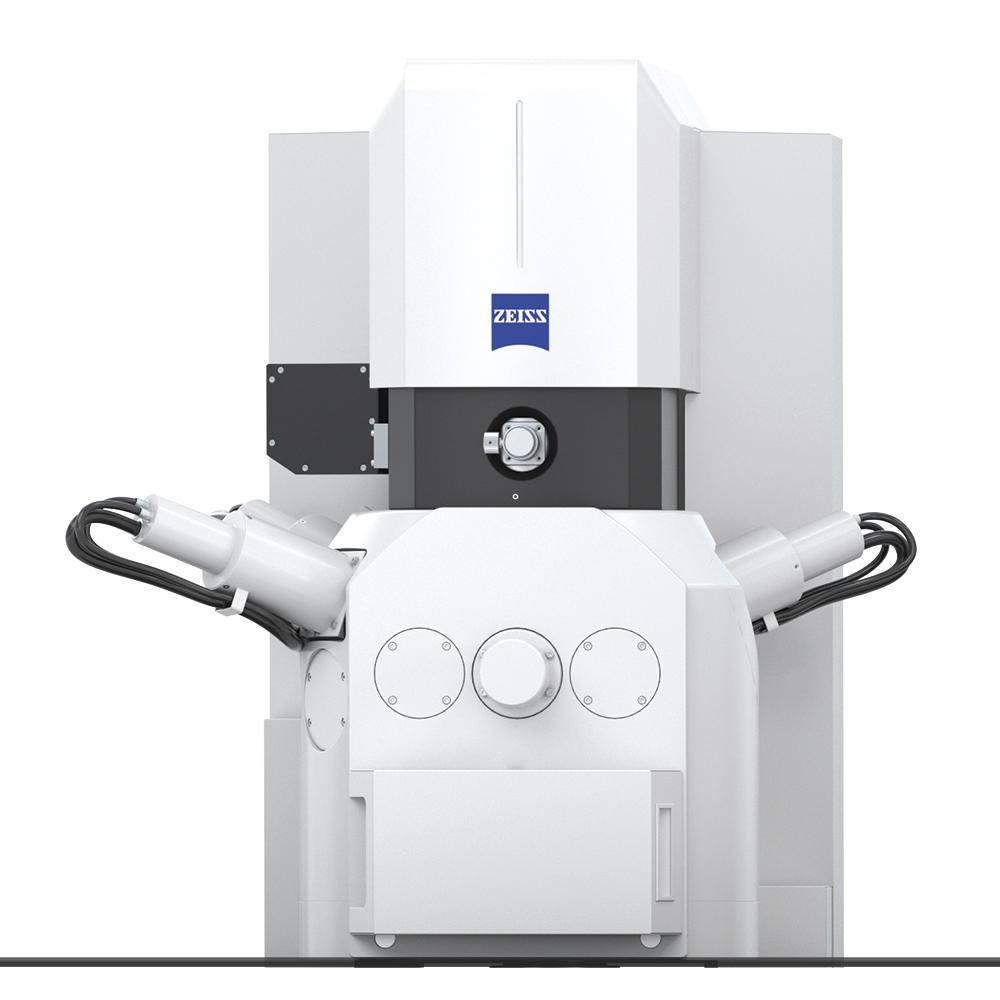

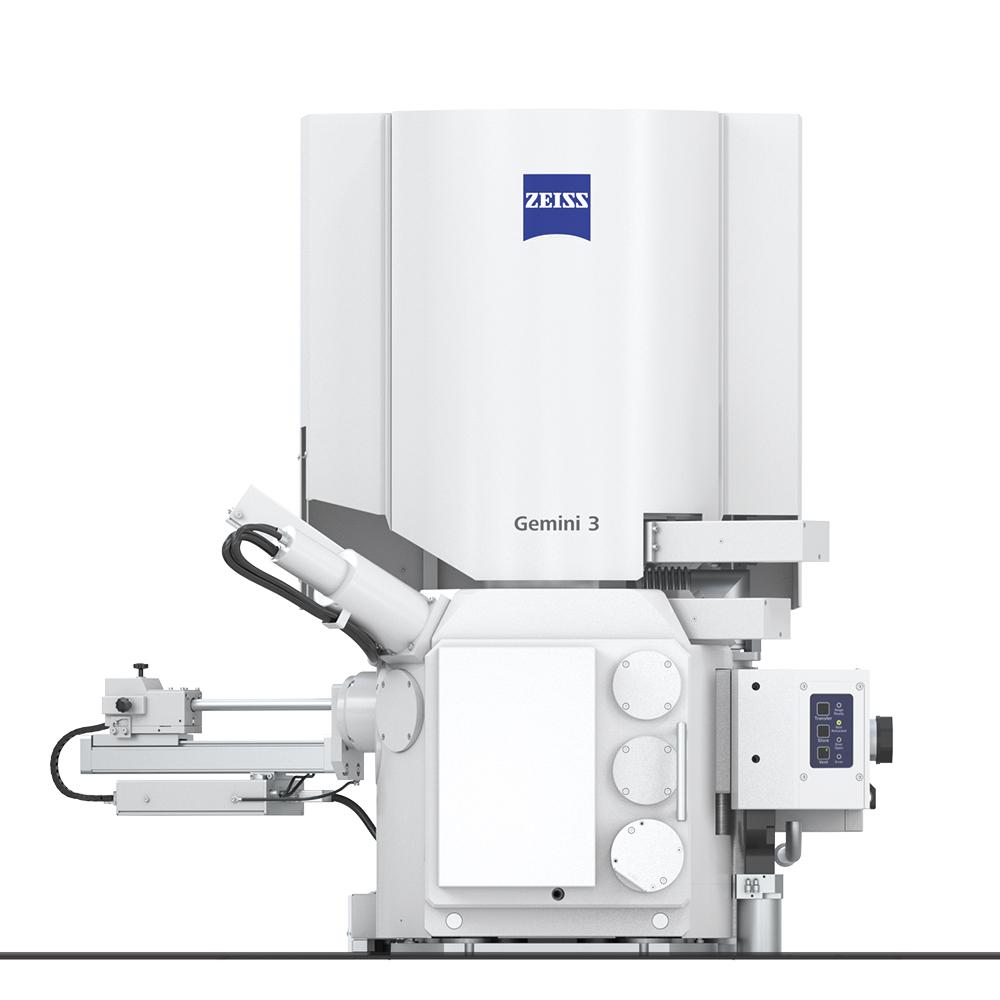

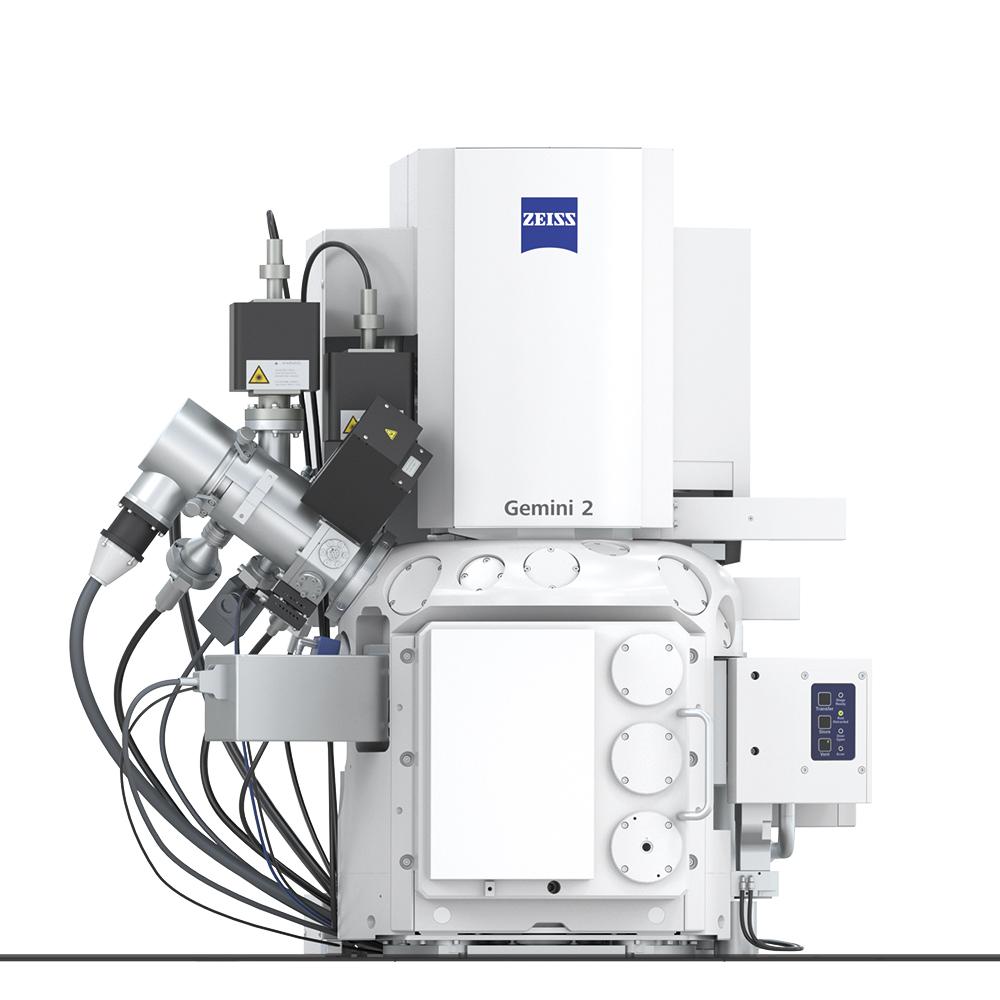

	Družina mikroskopov ZEISS EVO Standardni vstopni sistem	Družina mikroskopov ZEISS Sigma Napredni sistem	Družina mikroskopov ZEISS GeminiSEM Vrhunski sistem	Družina mikroskopov ZEISS Crossbeam Vrhunski sistem z možnostjo 3D-obdelave
Ločljivost	pri 1 kV: 9 nm	pri 1 kV: 1,3 nm	pri 1 kV: 0,8 nm	pri 1 kV: 1,4 nm
Sistem	Konvencionalni vrstični elektronski mikroskop, namenjen zahtevnim analitičnim delovnim postopkom EDS z možnostmi programske opreme, ki je enostavna za uporabo	Vrstični elektronski mikroskop s poljsko emisijo za visokokakovostni zajem slik in napredno analitično mikroskopijo	Vrstični elektronski mikroskop s poljsko emisijo za najvišje zahteve na področju subnanometrskega zajema slik, analitike in prilagodljivosti vzorcev	Vrstični elektronski mikroskop s poljsko emisijo za visoko zmogljivo 3D-analizo in pripravo vzorcev in uporabo femtosekundnega laserja
Prednosti	Obravnava rutinski vrst uporabe Dvojni kondenzator za najboljše povratne informacije o materialu pri rutinskih postopkih EDS Prilagodljiv, zmogljiv in cenovno dostopen Pametna alternativa namiznim mikroskopom SEM za analizo materialov Kratek čas do rezultata in visoka propustnost	Natančni in ponovljivi rezultati iz katerega koli vzorca Hitra in enostavna nastavitev poskusa Tehnologija ZEISS Gemini Prilagodljivo zaznavanje za jasne slike Sigma 560 z najboljšo geometrijo EDS v svojem razredu	Najvišja kakovost slike in vsestranskost Napredni načini zajema slik Visoko učinkovito zaznavanje, izjemna analitika Tehnologija ZEISS Gemini Velika izbira detektorjev za najboljši zajem	Najboljša 3D-ločljivost pri analizi FIB-SEM Dva žarka, ioni in elektroni Orodje za pripravo vzorca Izkoristite prednosti dodatnega femtosekundnega laserja EDS, EBSD, WDS, SIMS in še več na zahtevo Povečajte vpogled v vzorec z usmerjeno analizo v tretji dimenziji
	ZEISS EVO	ZEISS Sigma	ZEISS GeminiSEM	ZEISS Crossbeam

Mikroskopi SEM družbe ZEISS: Rešitve mikroskopije za industrijo

Razvoj optike ZEISS Gemini
Hitra 3D-analiza napak. Korelativna rešitev delovnega postopka družbe ZEISS.
Analiza materialov na različnih ravneh v samo štirih korakih.
Enostavna lokalizacija in navigacija v mikroskopu SEM: ZEISS ZEN Connect
Priprava in analiza polprevodniških baterij z mikroskopi ZEISS Xradia, ZEISS Crossbeam in ZEISS Orion

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Tehnologija ZEISS Gemini za industrijo. ZEISS ponuja pravo rešitev za vsako vrsto uporabe. Oglejte si videoposnetek in spoznajte razvoj in prednosti tehnologije Gemini.

Razvoj optike ZEISS Gemini
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Oglejte si videoposnetek o naši korelativni rešitvi poteka dela! Spoznajte, kako enostavno je s ZEISS Solutions uporabljati podatke v različnih tehnologijah ter kako doseči zanesljive in učinkovite rezultate.

Hitra 3D-analiza napak. Korelativna rešitev delovnega postopka družbe ZEISS.
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Kako so videti vaše makroskopske strukture? Kako v velikem vzorcu poiskati območja zanimanja? Kako lahko dostopate do teh območij zanimanja (ROI)? In kako jih nadalje analizirati?

Analiza materialov na različnih ravneh v samo štirih korakih.
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Organizirajte, vizualizirajte in kontekstualizirajte različne mikroskopske slike in podatke istega vzorca na enem mestu. Korelacijo med slikami na različnih ravneh lahko prekrijete v delovnem prostoru in jo uporabite za lažjo navigacijo.

Enostavna lokalizacija in navigacija v mikroskopu SEM: ZEISS ZEN Connect
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

S pregledom neobdelanih vzorcev je mogoče ugotoviti spremembe v sestavi, ki vplivajo na kakovost in življenjsko dobo akumulatorjev. Rešitve mikroskopije ZEISS za industrijo ponujajo neporušitvene 3D-analize visoke ločljivosti in korelacijske analize, ki so pomembne za preverjanje kakovosti.

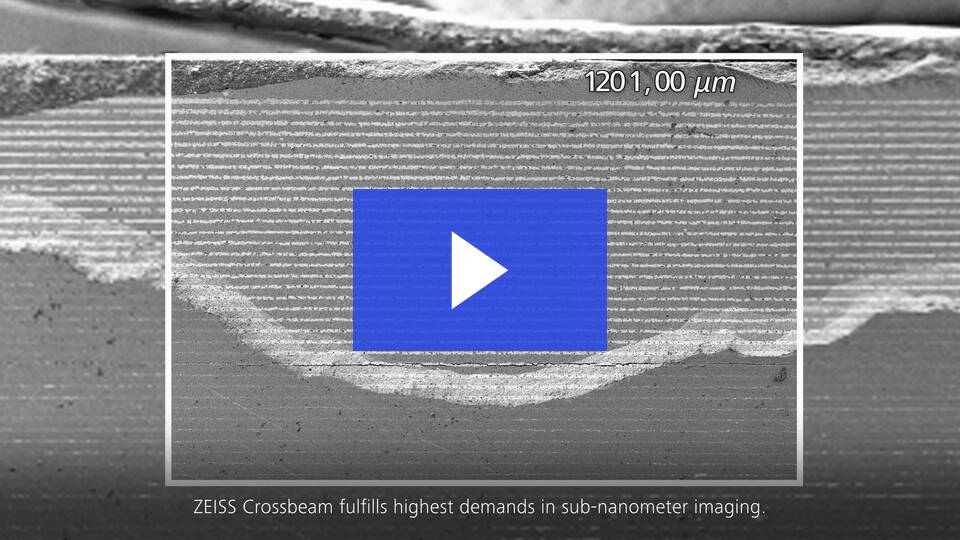

Priprava in analiza polprevodniških baterij z mikroskopi ZEISS Xradia, ZEISS Crossbeam in ZEISS Orion

ZEISS Efficient Navigation

ZEISS ZEN Core je vaš programski paket za povezano mikroskopijo in analizo slik. Programska oprema vam omogoča popoln hiter pregled: Uporablja en uporabniški vmesnik za vse rezultate mikroskopije. Avtomatizirani delovni postopki s pritiskom na gumb zagotavljajo hitre in zanesljive rezultate.

V ospredju je korelativna mikroskopija.

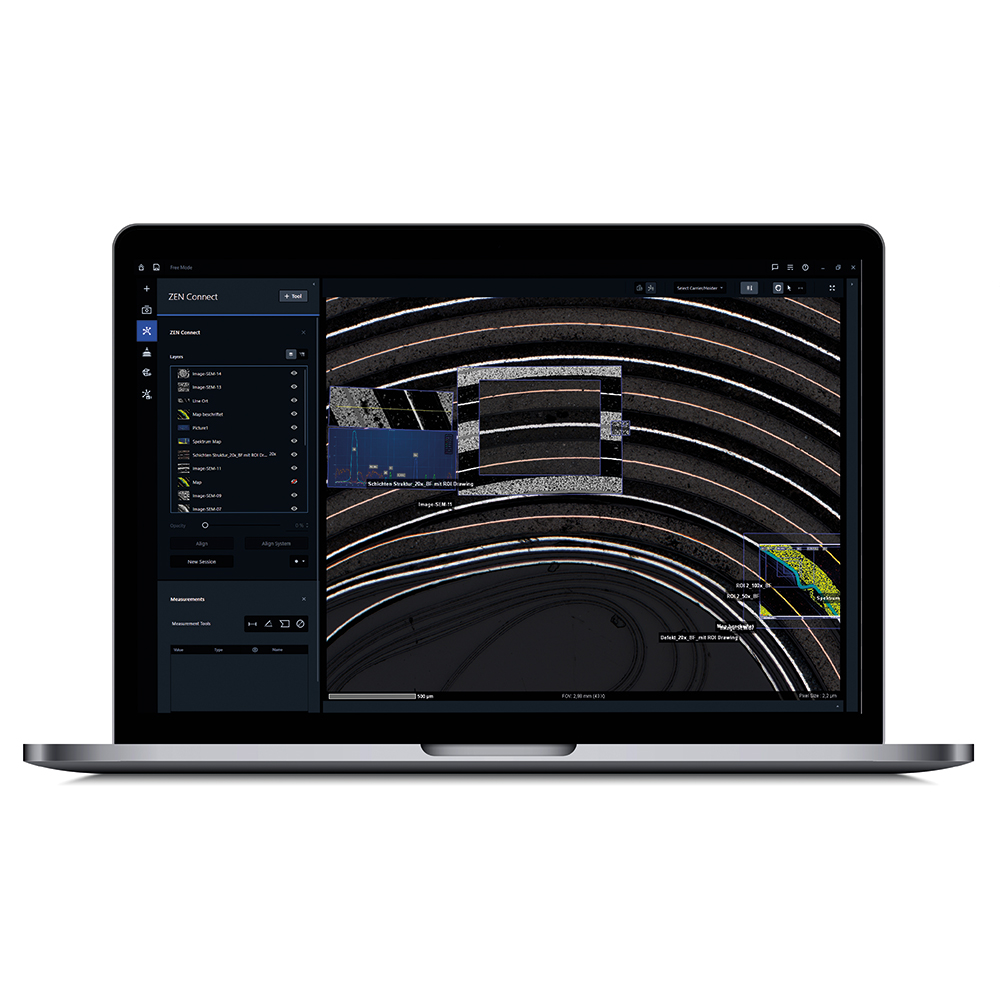

ZEISS ZEN Connect.

Organizirajte in vizualizirajte različne mikroskopske slike ter povežite multimodalne podatke – vse na enem mestu. Ta odprta platforma vam omogoča hiter prehod od splošnih pregledov do naprednega zajema slik, tudi če uporabljate tehnologijo drugih proizvajalcev. Z rešitvijo ZEN Connect lahko poravnate, prekrijete in kontekstualizirate vse slikovne podatke. Tako lahko preprosto prenašate vzorce in slikovne podatke med različnimi svetlobnimi in elektronskimi mikroskopi.

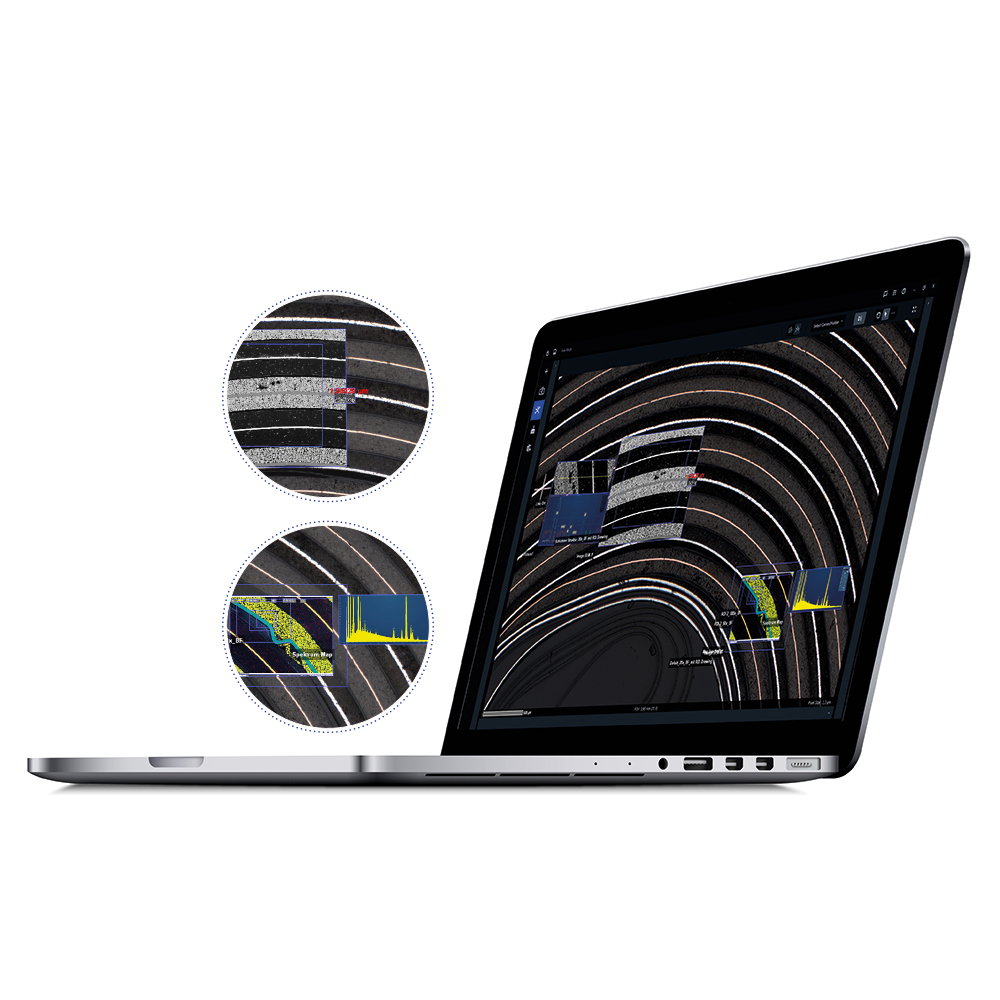

ZEISS ZEN Connect omogoča
korelativno predstavitev slik iz različnih vrst mikroskopov (npr. svetlobnih in elektronskih mikroskopov) na povezanem zemljevidu. To je zelo koristno za podrobno preučitev velikih preglednih slik, kot na primer pri akumualtorskih celicah. Modul omogoča uvoz in korelacijo neslikovnih podatkov, kot so rezultati EDS. Združljivo z vodilnimi proizvajalci sistemov EDS.
V ospredju je korelativna mikroskopija.

ZEISS ZEN Connect.

ZEN Connect vam zagotavlja največ relevantnih podatkov ob najmanjšem naporu: Po enkratni poravnavi se vsa območja zanimanja samodejno pridobijo in prikažejo v kontekstu. Organizirate lahko tudi podatke iz več modalitet. Vse slike, pridobljene s programsko opremo ZEN Connect, je mogoče shraniti v dobro strukturirano podatkovno bazo. Vsaki slikovni datoteki je samodejno dodeljeno vnaprej določeno ime. Vsako prekrivno sliko in z njo povezano podatkovno bazo je mogoče enostavno najti, uporabniki pa lahko z novo funkcijo filtriranja dodatno iščejo po vrsti mikroskopa.

Vizualizirana podatkovna baza:
podpira uvoz in pripenjanje neslikovnih podatkov, kot so poročila in opisi (pdf, pptx, xlsx, docx itd.).

Enostavno krmarjenje:
kliknite pregledno sliko, da pregledate ali ponovno ocenite vsa območja zanimanja v prekrivanju celotne slike.

Bolj inteligentno. Večji prihranek časa.

ZEISS ZEN Intellesis.

Z uporabo preizkušenih tehnik strojnega učenja, kot sta klasifikacija svetlobnih pik ali globoko učenje, lahko tudi nestrokovnjaki z rešitvijo ZEISS ZEN Intellesis dosežejo zanesljive in ponovljive rezultate segmentacije. Preprosto naložite sliko, določite razrede, označite svetlobne pike, usposobite model in izvedite segmentacijo.

Programsko opremo je treba le enkrat usposobiti na nekaj slikah, da lahko avtomatizirano segmentira serije več sto slik. S tem ne prihranite le časa, temveč tudi zmanjšate možnosti za odstopanja, povezana z uporabniki. Vse zamudne korake segmentacije na številnih podobnih slikah opravijo zmogljivi algoritmi strojnega učenja.

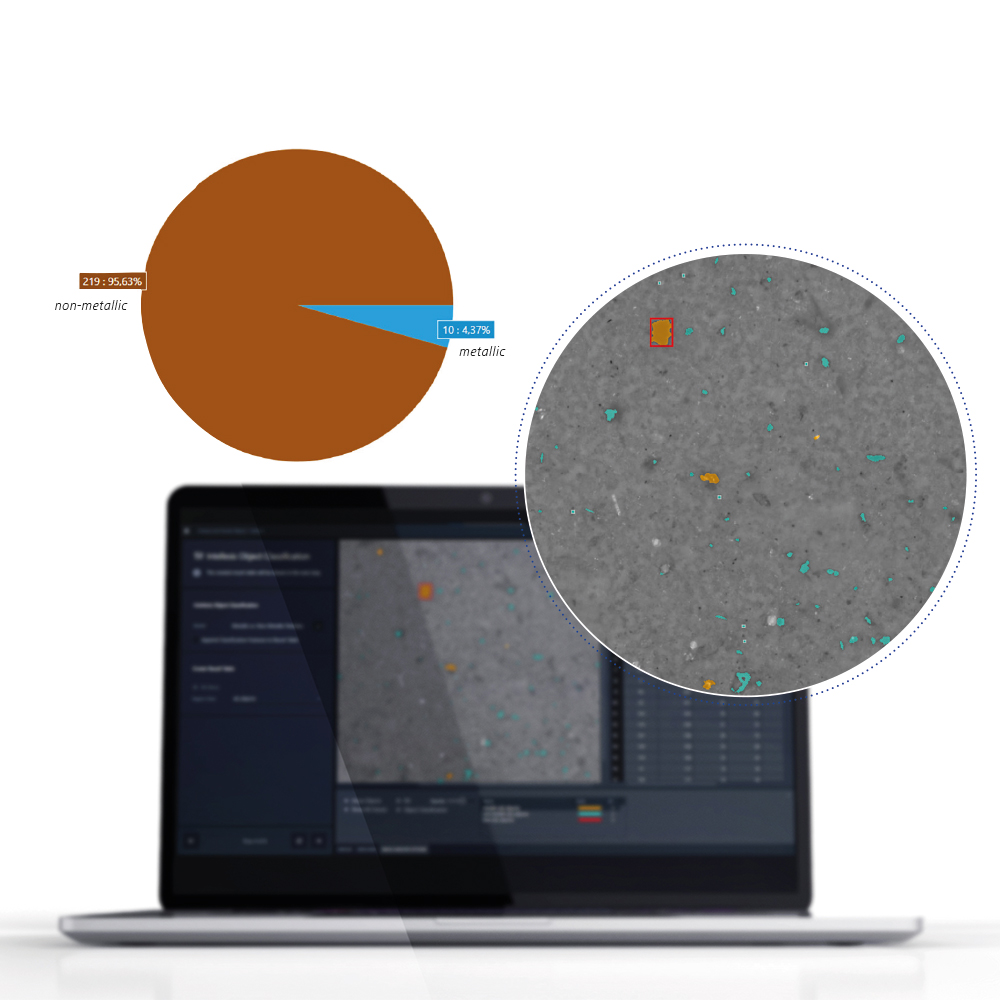

ZEISS ZEN Intellesis
omogoča identifikacijo delcev s strojnim učenjem in zagotavlja večjo natančnost pri identifikaciji delcev, segmentaciji slik na podlagi strojnega učenja in klasifikaciji predmetov.

Intellesis Object Classification
se uporablja za nadaljnje razvrščanje segmentiranih delcev in njihovo razvrščanje v podtipe. Te podatke lahko nato uporabite za štetje delcev po vrstah.
Bolj inteligentno. Večji prihranek časa.

ZEISS ZEN Intellesis.

ZEN Intellesis podpira enostavno segmentacijo večdimenzionalnih slik iz številnih različnih slikovnih virov, vključno z mikroskopijo širokega polja, super-ločljivostjo, fluorescenco, brez oznak, konfokalno, svetlobno, elektronsko in rentgensko mikroskopijo. Ocenjevalni moduli ZEN nato omogočajo avtomatizirano ustvarjanje poročil in merjenje v skladu z industrijskimi standardi.

ZEN Intellesis ima inovativen pristop pri razvrščanju po vrstah po opravljeni segmentaciji. Njegov model za razvrščanje predmetov ne obravnava posameznih svetlobnih pik, kot bi to storila tipična rešitev strojnega učenja, temveč uporablja več kot 50 izmerjenih lastnosti posameznega predmeta za samodejno razlikovanje in razvrščanje. Na podlagi tabelaričnih podatkov je ta postopek razvrščanja veliko hitrejši od segmentacije, saj ga izvajajo posebej usposobljene globoke nevronske mreže.

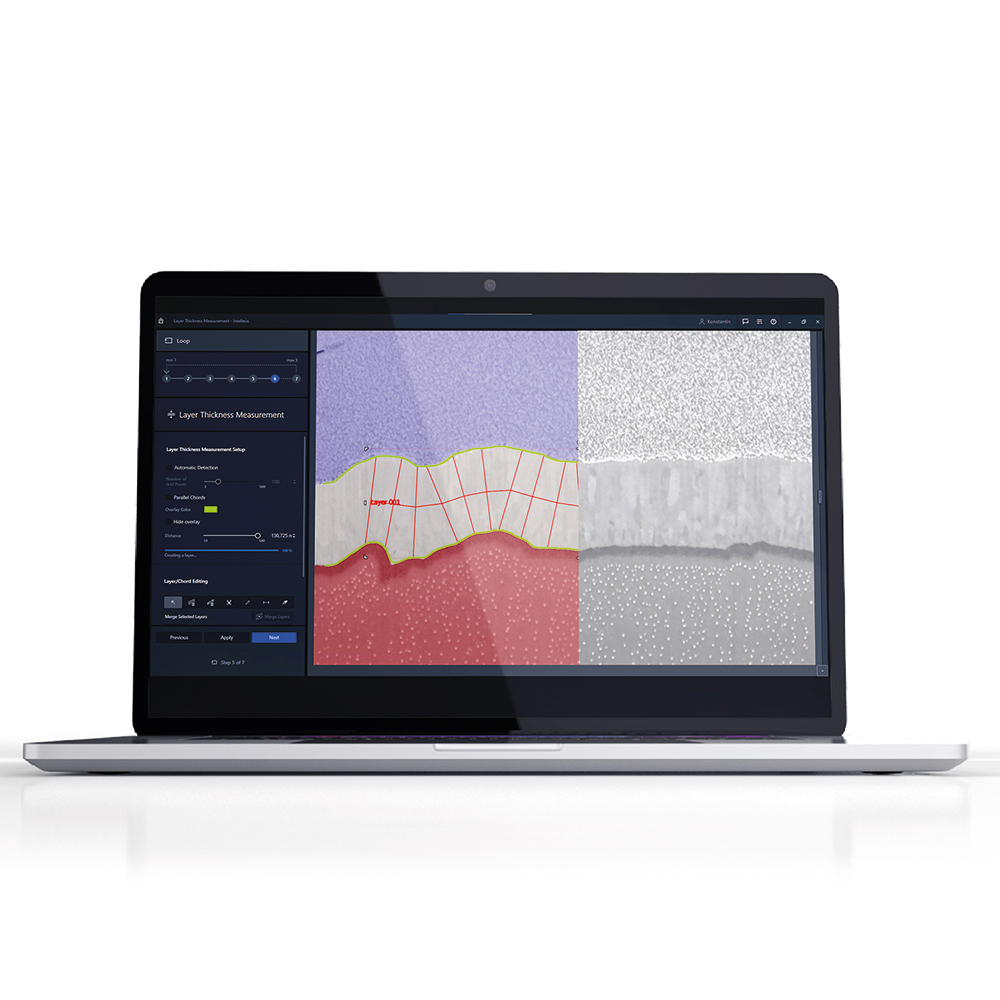

Primer za debelino plasti:
Prečni prerez FIB prekriva plasti sončnih celic CIGS: rezultat detektorja Crossbeam 550 InLens (desno) in po segmentaciji s strojnim učenjem ZEN Intellesis (levo).

Za avtomatizirano segmentacijo in boljšo analizo komponent druge faze v dvofaznem jeklu uporabljamo ZEISS ZEN Intellesis. Programska oprema spreminja način določanja lastnosti materialov ter omogoča hitrejše in zanesljivejše rezultate.

Ekipa družbe ArcelorMittal Tubarão Več o zgodbi stranke si preberite v brošuri SEM.
