Zagotavljanje kakovosti za ploščo akumulatorja

REŠITVE ZEISS ZA E-MOBILNOST

Zagotavljanje kakovosti za plošče akumulatorjev

Zanesljive komponente s pregledi in podatki o kakovosti

Celovit postopek pregleda zagotavlja kakovost plošč akumulatorjev

Zagotavljanje ustreznega oblikovanja in integracije

Ker je akumulator popolnoma integriran v karoserijo električnega vozila, mora biti plošča akumulatorja mehansko stabilna in brezhibno vgrajena v ogrodje. Na plošči, ki ima zapleteno konstrukcijo aluminijastih zvarov, so nameščene vse baterijske celice, konektorji, krmilne enote in baterijski sklopi, ki vsebujejo številne baterijske module.

Za zagotavljanje kakovosti in varnosti je treba med proizvodnjo v več časovnih presledkih pregledati celovitost plošče akumulatorja in njene konstrukcije. To vključuje različne metode, kot so pregled celotnega polja in številne tehnologije ZEISS, vključno s KMS in rentgenskimi sistemi.

Rešitve ZEISS na vsakem koraku

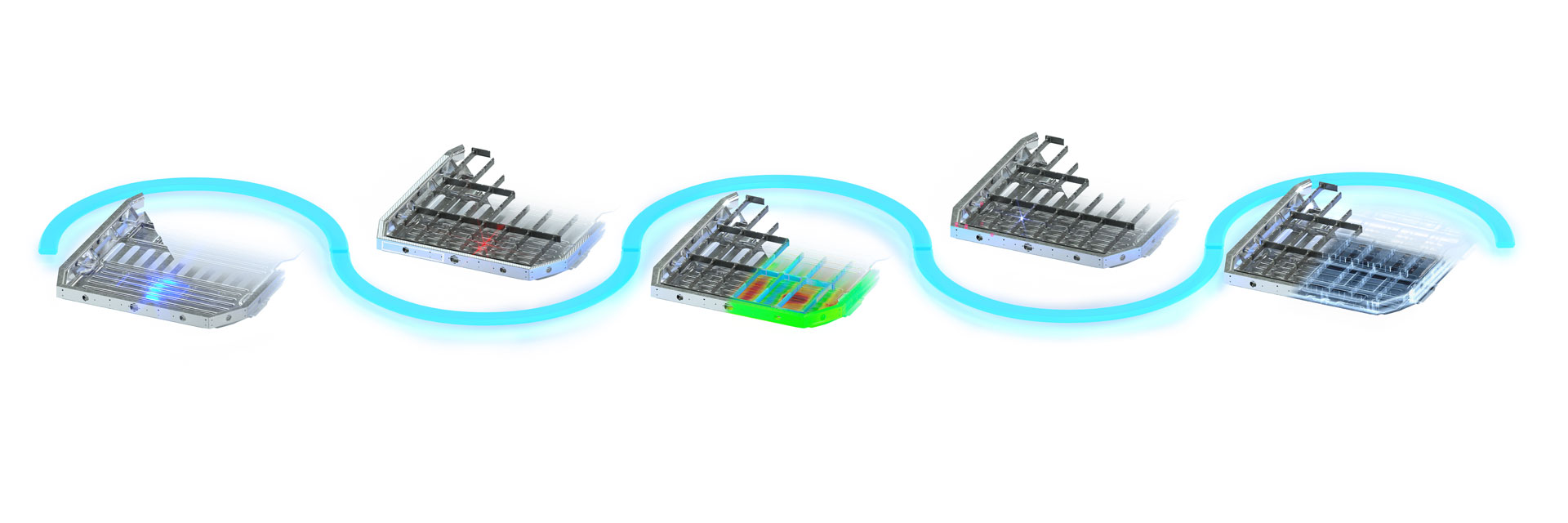

Blue Line za kakovost plošče akumulatorja

Vrata kakovosti 1: nadzora procesa spajanja

Nadzor procesov z linijsko merilno tehnologijo s sledljivostjo in brez korelacije

Izzivi

Velika plošča akumulatorja ter veliko število geometrijskih elementov in zvarov hitro povzročijo dolge merilne in kontrolne cikle
Ker za varnost kritična plošča akumulatorja pogosto zahteva 100-odstotno kontrolo, je za proizvodno okolje potrebna linijska rešitev

Vaše prednosti z družbo ZEISS

Sledljivi merilni in kontrolni podatki brez korelacije z rešitvami ZEISS Inline

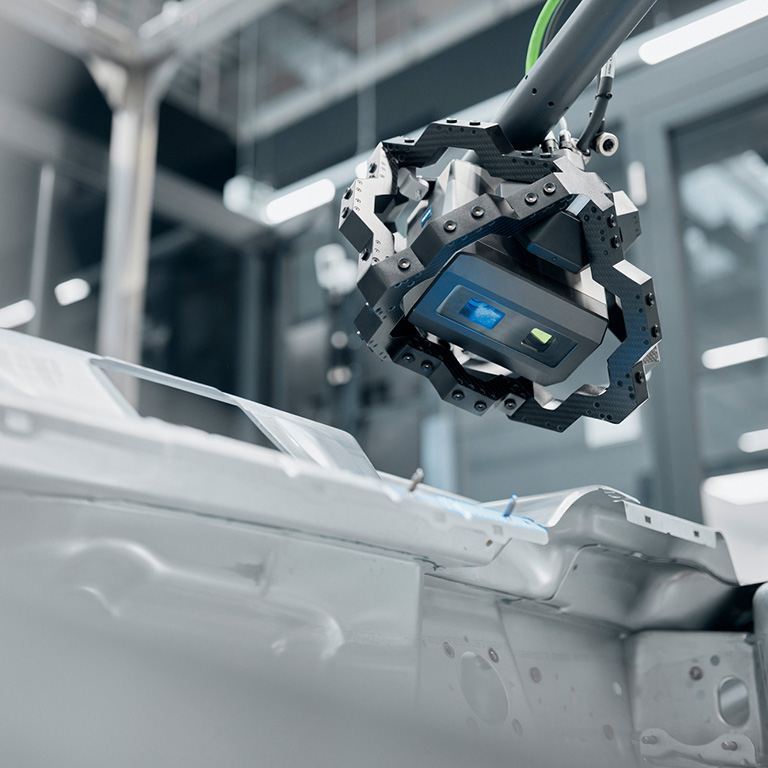

Kratki časi merjenja elementov z vrhunskim avtomatiziranim linijskim senzorjem ZEISS AIMax cloud
Spremljanje kompleksnih lastnosti procesa v realnem času v celotni plošči akumulatorja

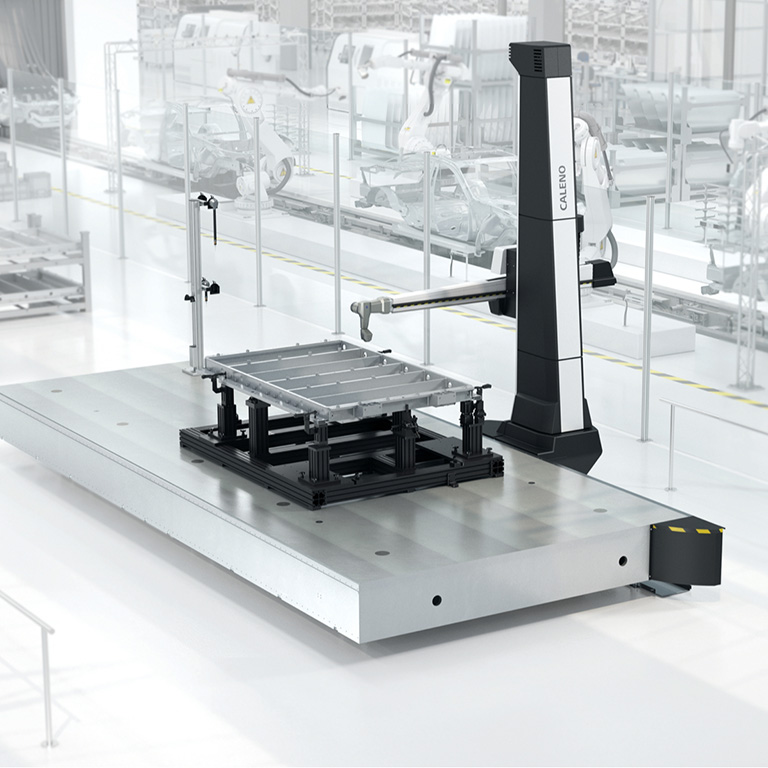

Kakovostna vrata 2: nadzor procesa rezkanja in vrtanja

Nadzor procesa pomembnih značilnosti

Izzivi

Toplotno raztezanje baterijskega sklopa med polnjenjem in vožnjo lahko povzroči torzijo in upogibanje na plošči akumulatorja
Številne dimenzijske značilnosti je treba meriti z naključnim vzorčenjem ali popolnim avtomatiziranim pregledom na koncu linije

Vaše prednosti z družbo ZEISS

Multisenzorsko merjenje velikega števila lastnosti s hitrimi cikli pregledovanja
Brezkontaktni optični laserski skenerji ZEISS hitro pridobijo podatke o lastnostih
Sistemi taktilnih tipal ZEISS omogočajo dostop do zahtevnih optičnih lastnosti, kot so podrezi
Kakovostna vrata 3: pregled celotnega polja

Digitalni dvojček in digitalna sestava

Izzivi

Ključnega pomena je oceniti celotno površino plošče akumulatorja, saj ta vpliva na dimenzijsko natančnost celotne karoserije vozila
Gibljivi kabli in konektorji morajo biti pravilno nameščeni, da se zagotovi brezhibna montaža plošče akumulatorja in pokrova
Za varno delovanje morajo biti baterijski moduli pravilno nameščeni v prostore za akumulatorje

Vaše prednosti z družbo ZEISS

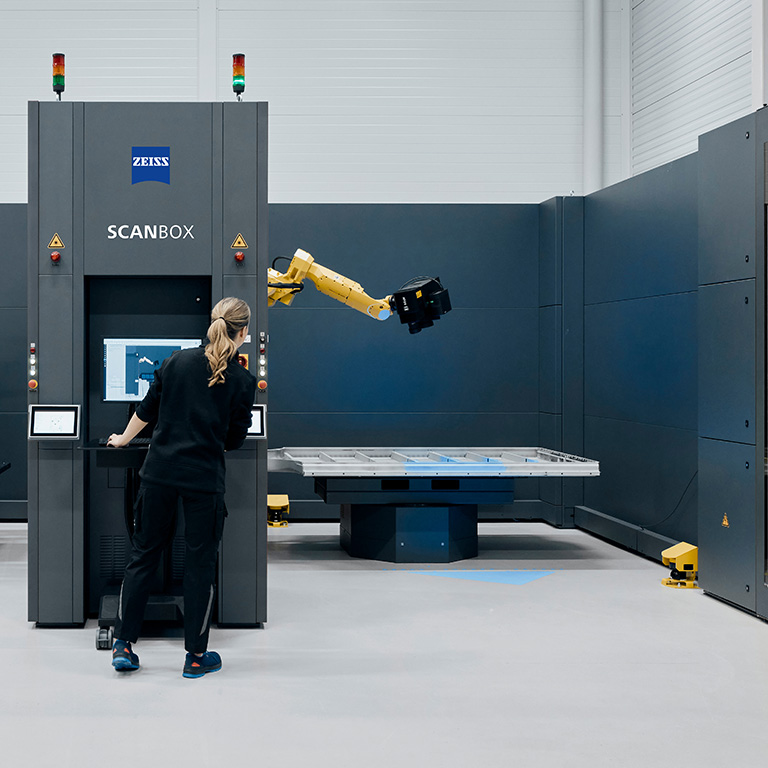

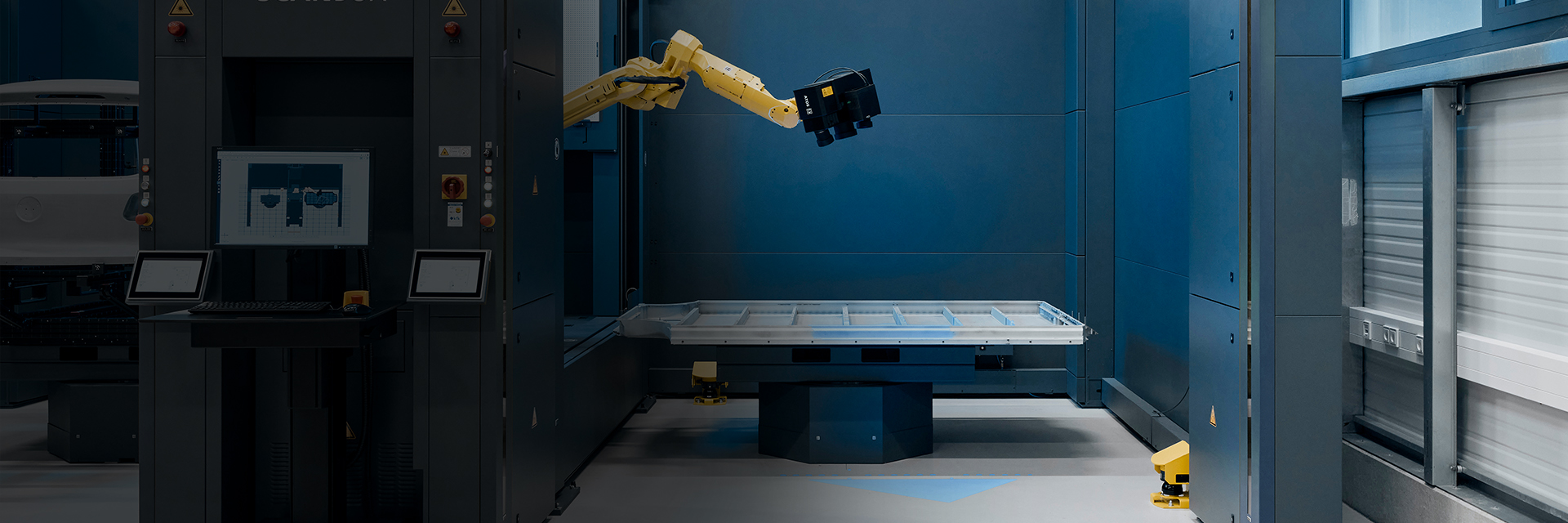

ZEISS ScanBox omogoča hitro avtomatizirano 3D-merjenje celotnega polja plošče akumulatorja in v nekaj minutah ustvari popolni digitalni dvojček
Programska oprema ZEISS INSPECT omogoča časovno varčno digitalno sestavljanje, vključno z vsemi povezovalnimi komponentami in njihovo poravnavo
Rešitve zagotavljajo jasnost glede toplotnih deformacij baterijskega modula po cikličnih preskusih

Odkrijte ZEISS ScanBox

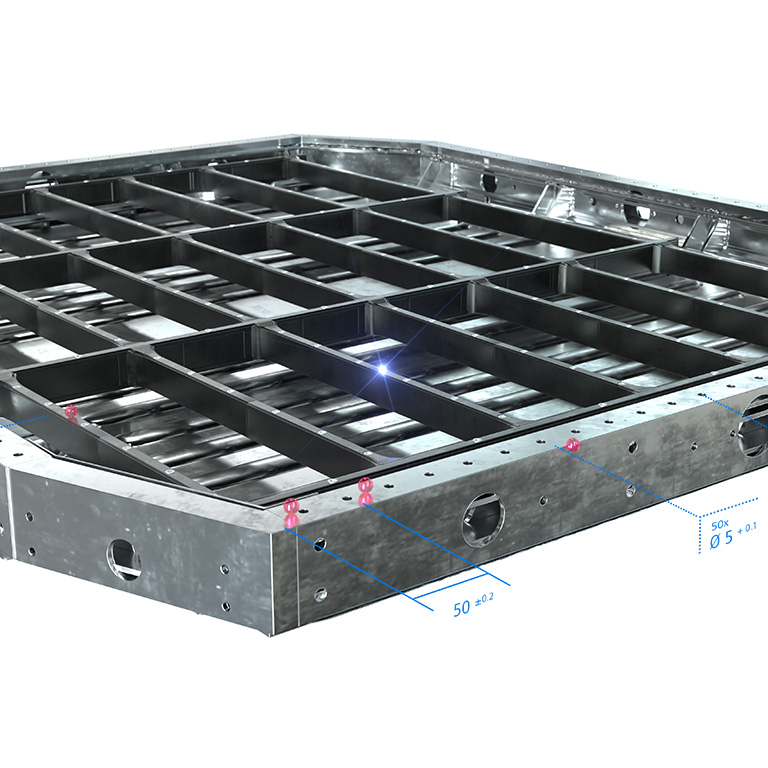

Vrata kakovosti 4: nadzor kritičnih funkcij

Analiza celotne plošče akumulatorja z visoko natančnostjo

Izzivi

Končni varnostni pregled in certificiranje celotne plošče akumulatorja je poseben izziv
Toplotno raztezanje ob povišani temperaturi lahko povzroči torzijo in upogibanje plošče akumulatorja, s tem pa resne varnostne težave

Vaše prednosti z družbo ZEISS

Multisenzorski KMS ZEISS imajo veliko merilno polje, ki omogoča uporabo taktilnih in optičnih senzorjev na enem stroju
Programsko opremo ZEISS CALYPSO in ZEISS PiWeb je mogoče povezati s KMS za primerjavo na liniji ali ob liniji ter korelacijo rezultatov

Odkrijte KMS ZEISS
Vrata kakovosti 5: konstrukcijska analiza

Analiza območij tesnjenja in lepljenja

Izzivi

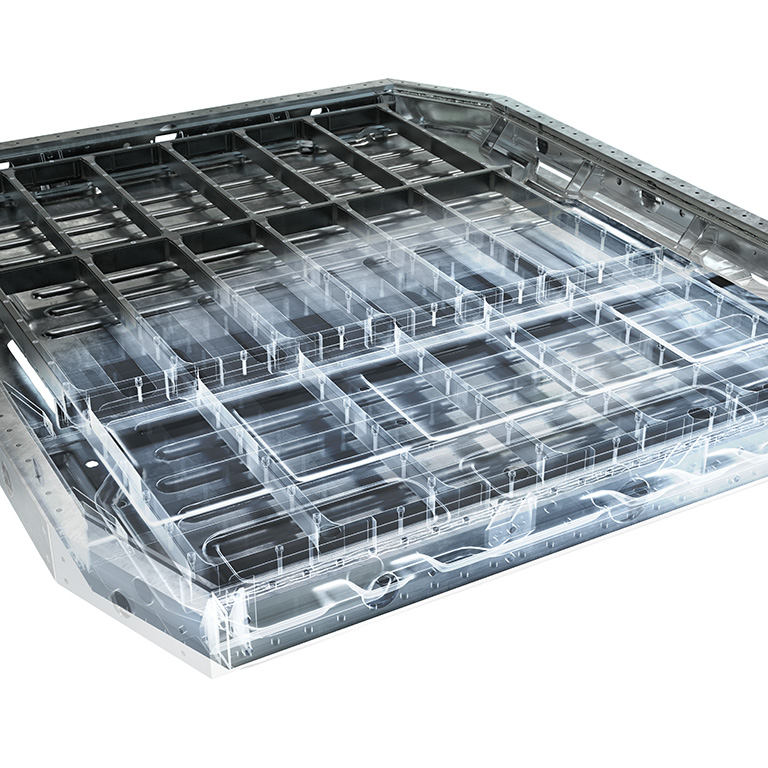

Plošče akumulatorjev se običajno izdelujejo z varjenjem in litjem: tveganje kritičnih skritih napak in napak notranje strukture
Za prepoznavanje neustreznih izdelkov morajo biti uporabniki sposobni pogledati v notranjost materiala ter določiti velikost in položaj teh napak

Vaše prednosti z družbo ZEISS

2D- in 3D-rentgenska tehnologija ZEISS odkriva, določa položaj, razvršča in ocenjuje notranje napake, kot so luknjice, pore in razpoke
Sistemi, kot je ZEISS METROTOM, podpirajo hitro, učinkovito in zelo podrobno digitalizacijo kompleksnih delov
Vidnost nevidnega je ključnega pomena za prepoznavanje okvarjenih plošč akumulatorjev in zagotavljanje zanesljivega proizvodnega procesa

Odkrijte industrijske CT- in rentgenske rešitve ZEISS

Pridobivanje geometrije celotnega polja s sistemom ZEISS

Optični merilni stroji ZEISS omogočajo merjenje celotnega polja plošče akumulatorja z zelo natančnim projiciranjem robov. Del digitalizirajo iz različnih zornih kotov z visoko hitrostjo, natančnostjo in ločljivostjo. Senzorji v celoti ustvarjajo merilne podatke brez korelacije in z možnostjo sledenja.

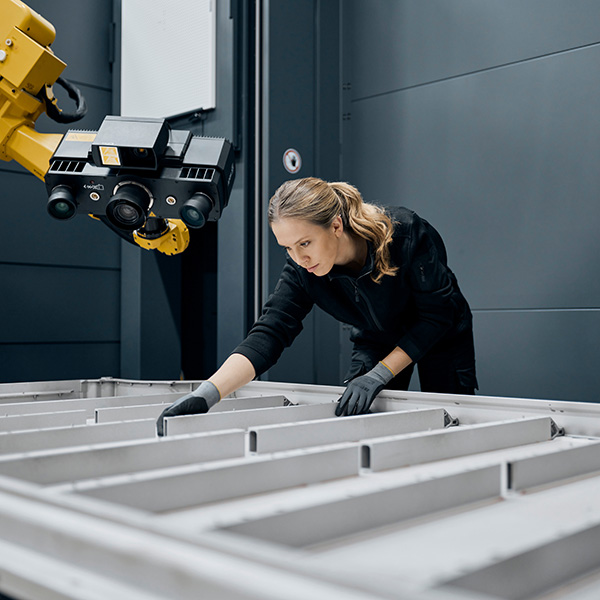

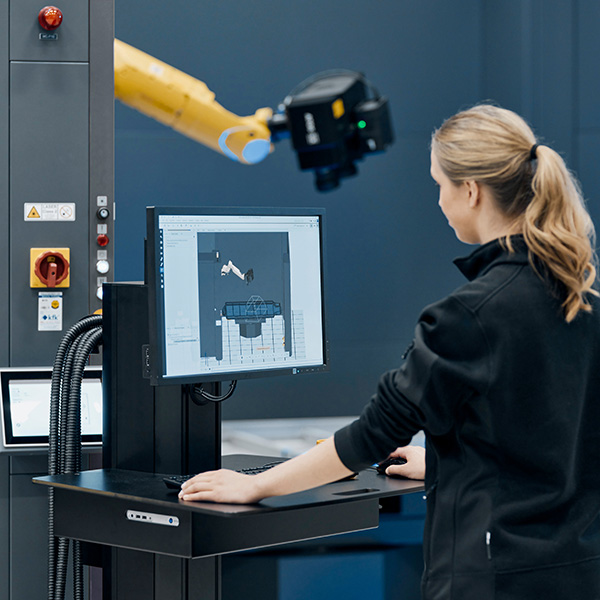

Optične meritve s 3D-merilnim strojem

Uporabniki dobijo na milijone porazdeljenih 3D-koordinat celotnega polja, ki jih lahko primerjajo z modelom CAD, da odkrijejo odstopanja in ugotovijo napake, kot so deformacije. Programska oprema uporablja podatke CAD in merilne programe za popolnoma avtomatizirano ustvarjanje položajev senzorjev in poti robotov, potrebnih za zajem.

Digitalni dvojček za nadzor procesov in kakovosti

Rezultat meritev je geometrijski digitalni dvojček, ki prikazuje dejansko geometrijo plošče akumulatorja. Iz oblaka 3D-točk je mogoče pridobiti značilnosti pregleda, povezane s procesom, in jih ovrednotiti v analizi trendov: Na podlagi meritev celotnega polja to omogoča zgodnje odkrivanje sprememb v proizvodnem procesu.

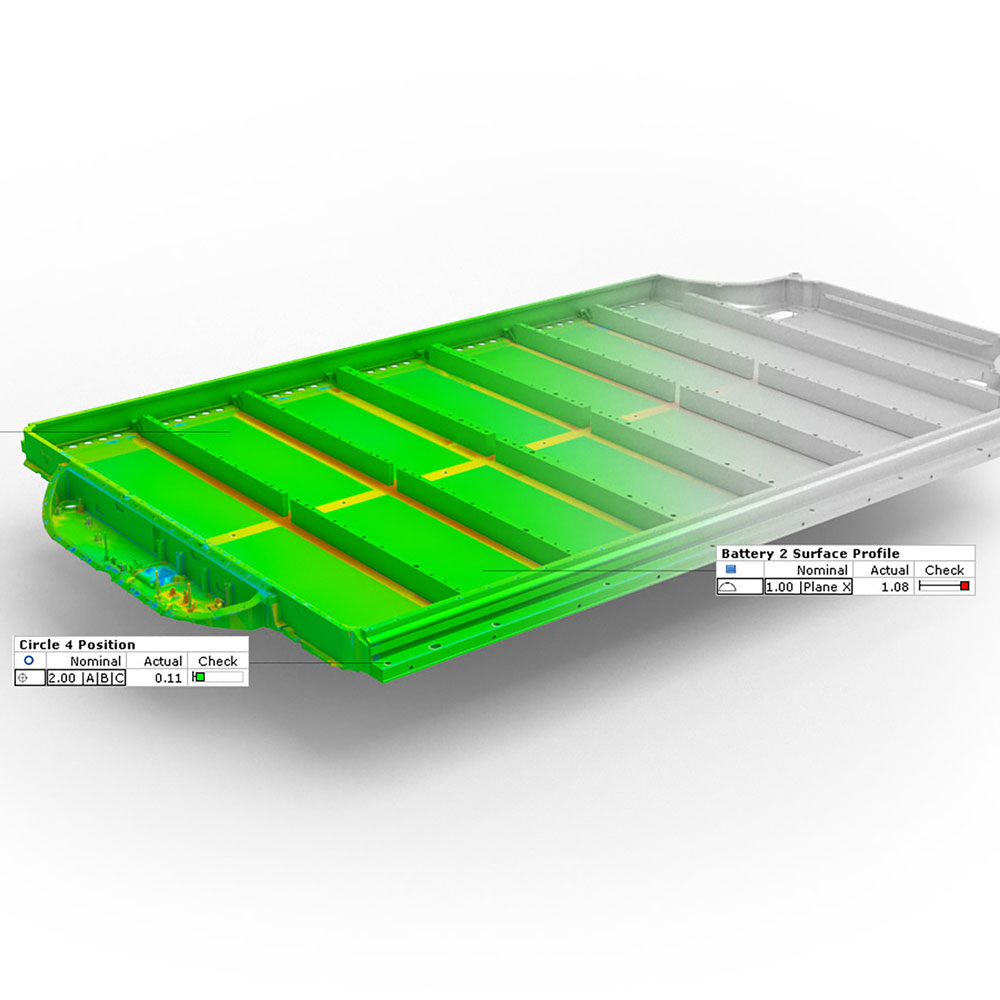

Odstopanja med digitalnim dvojčkom in podatki CAD

Med analizo težav v programski opremi ZEISS INSPECT so odstopanja površine v oblaku 3D-točk barvno označena, kar pomaga doseči želeno nominalno geometrijo CAD. Funkcije GD&T omogočajo izračun ploskosti ali površinskega profila tesnilnih površin ali posameznih predelov akumulatorja – poleg tega je mogoče enostavno zajeti višino in položaj tesnilne kroglice.

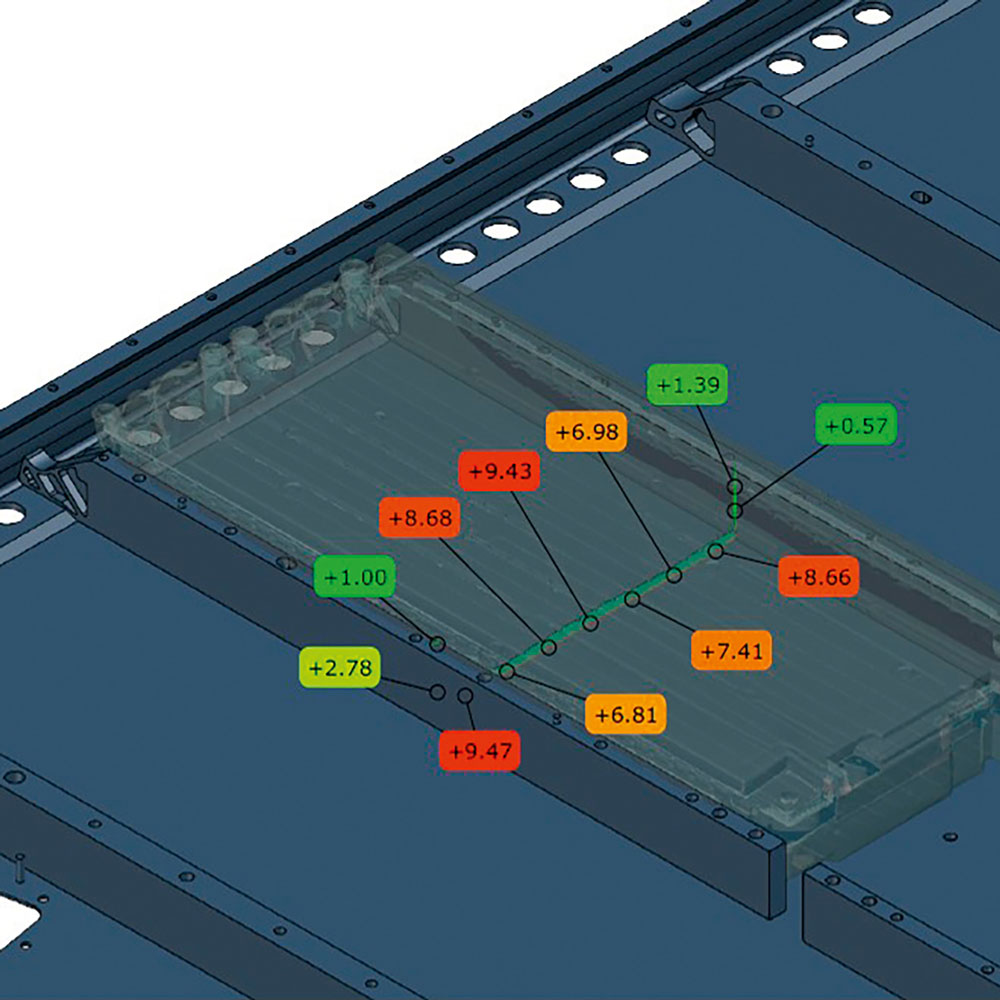

Digitalno sestavljanje

Digitalna sestava pomaga oceniti interakcijo med baterijskimi moduli in ploščo akumulatorja, omogoča simulacijo in optimizacijo situacij sestavljanja ter zagotavlja podrobnosti o spremembah velikosti vrzeli zaradi toplotne deformacije modulov. Odstopanja površine med modulom in ploščo se uporabijo za izračun prostornine toplotno prevodne paste za posamezne sklope akumulatorja.

Dodaten vpogled v zagotavljanje kakovosti za plošče akumulatorjev

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

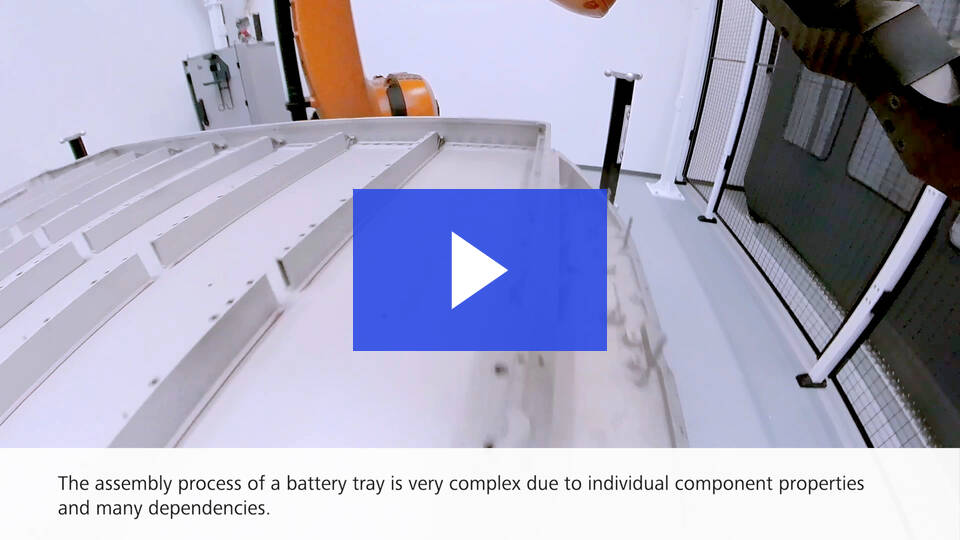

ZEISS AICell trace, ZEISS CALENO T in ATOS ScanBox

Plošča akumulatorja – celostni pregled kakovosti
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

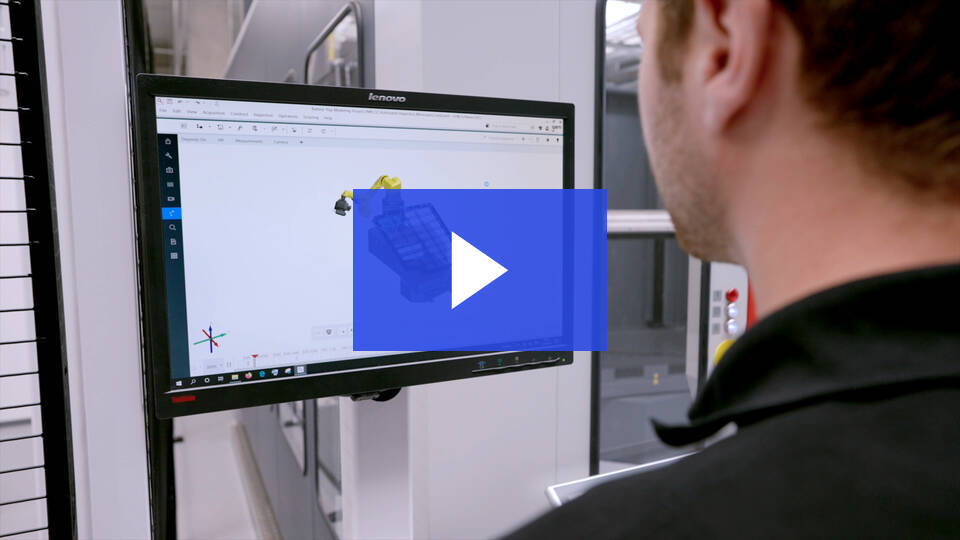

ATOS ScanBox

Plošča akumulatorja – pregled celotnega polja
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

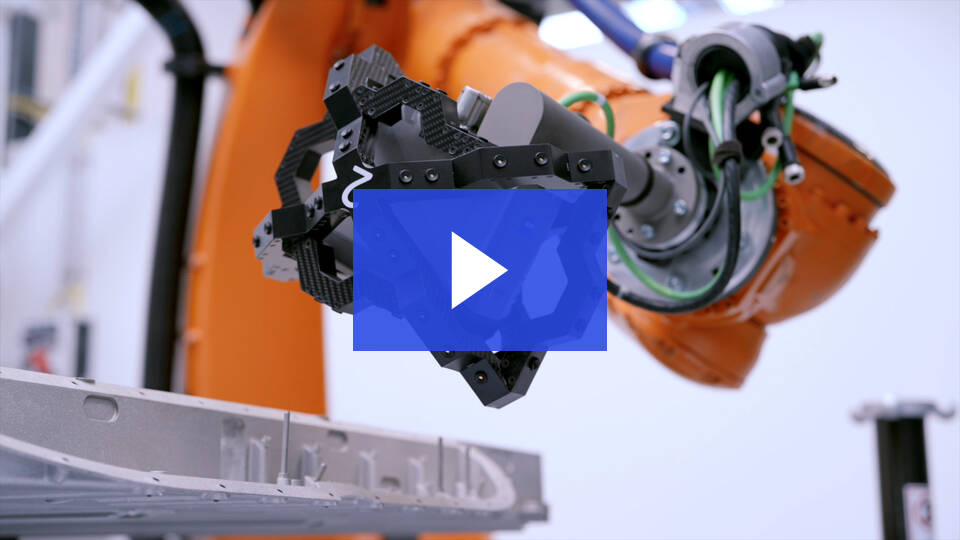

ZEISS AICell trace

Plošča akumulatorja – nadzor procesa spajanja
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

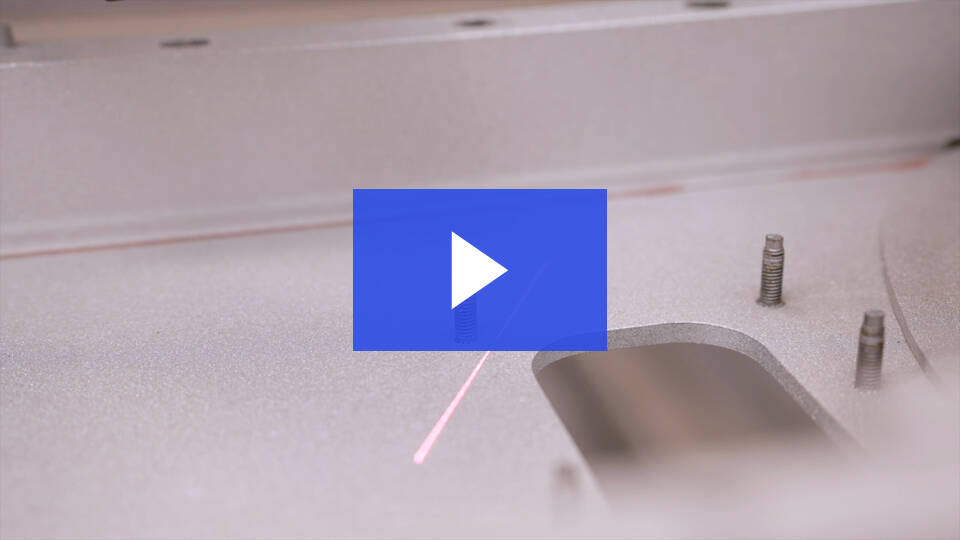

ZEISS CALENO T in ZEISS EagleEye

Plošča akumulatorja – Nadzor procesa rezkanja in vrtanja
