Rešitve ZEISS za tehnično čistost

Hitreje prepoznajte temeljni vzrok in sprejmite prave odločitve

Hitrejša standardna analiza
Zaznavanje svetlečih kovinskih delcev z enim samim filtriranjem

Hitrejše razvrščanje delcev
Združitev svetlobne in elektronske mikroskopije v brezhiben delovni postopek

Hitrejše sprejemanje odločitev
Analiziranje kemične sestave kritičnih delcev za določanje vira onesnaženja

Hitrejše dokumentiranje
Ustvarjanje poročil o čistosti, ki izpolnjujejo vse veljavne industrijske standarde, v enem delovnem koraku

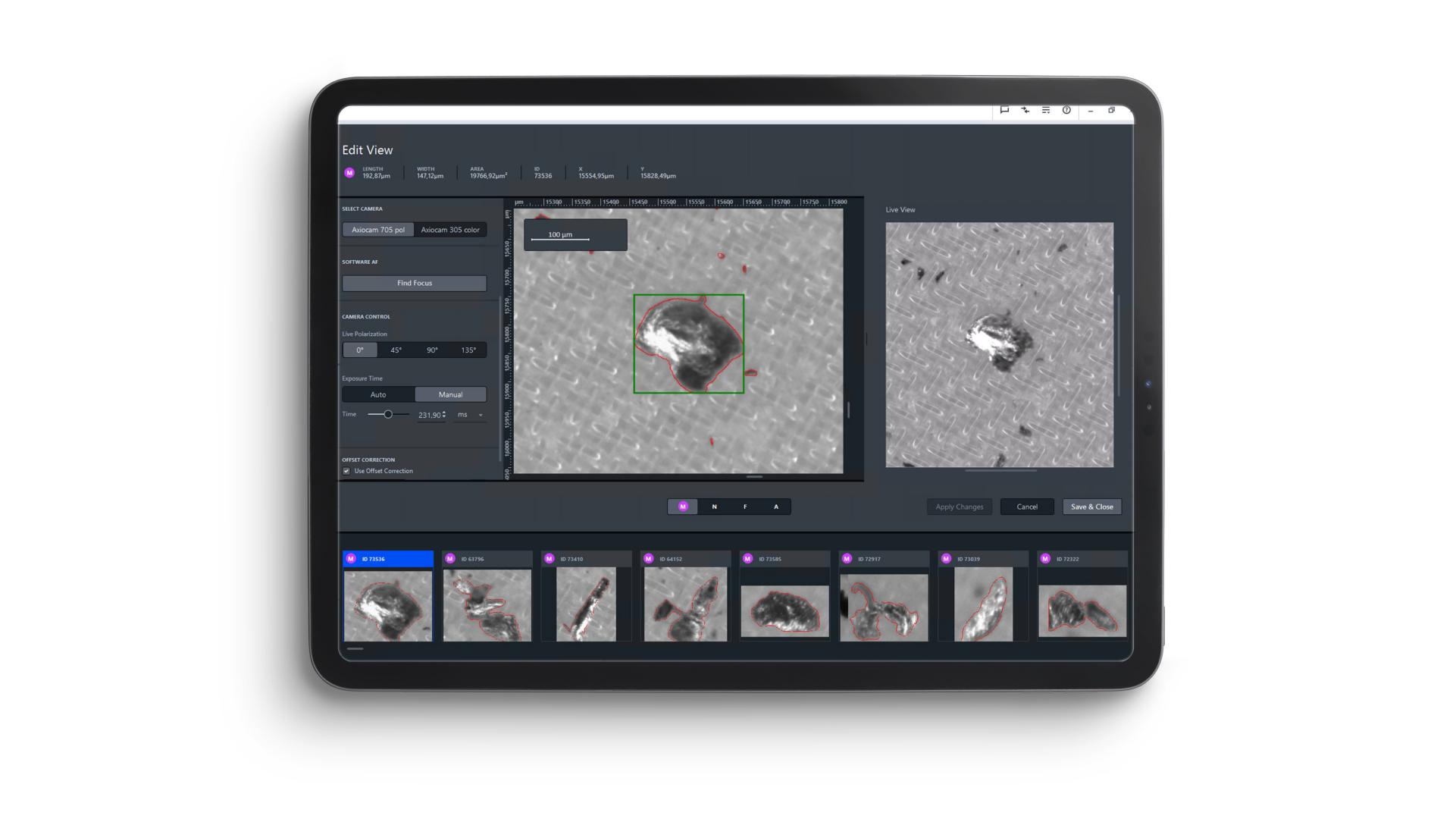

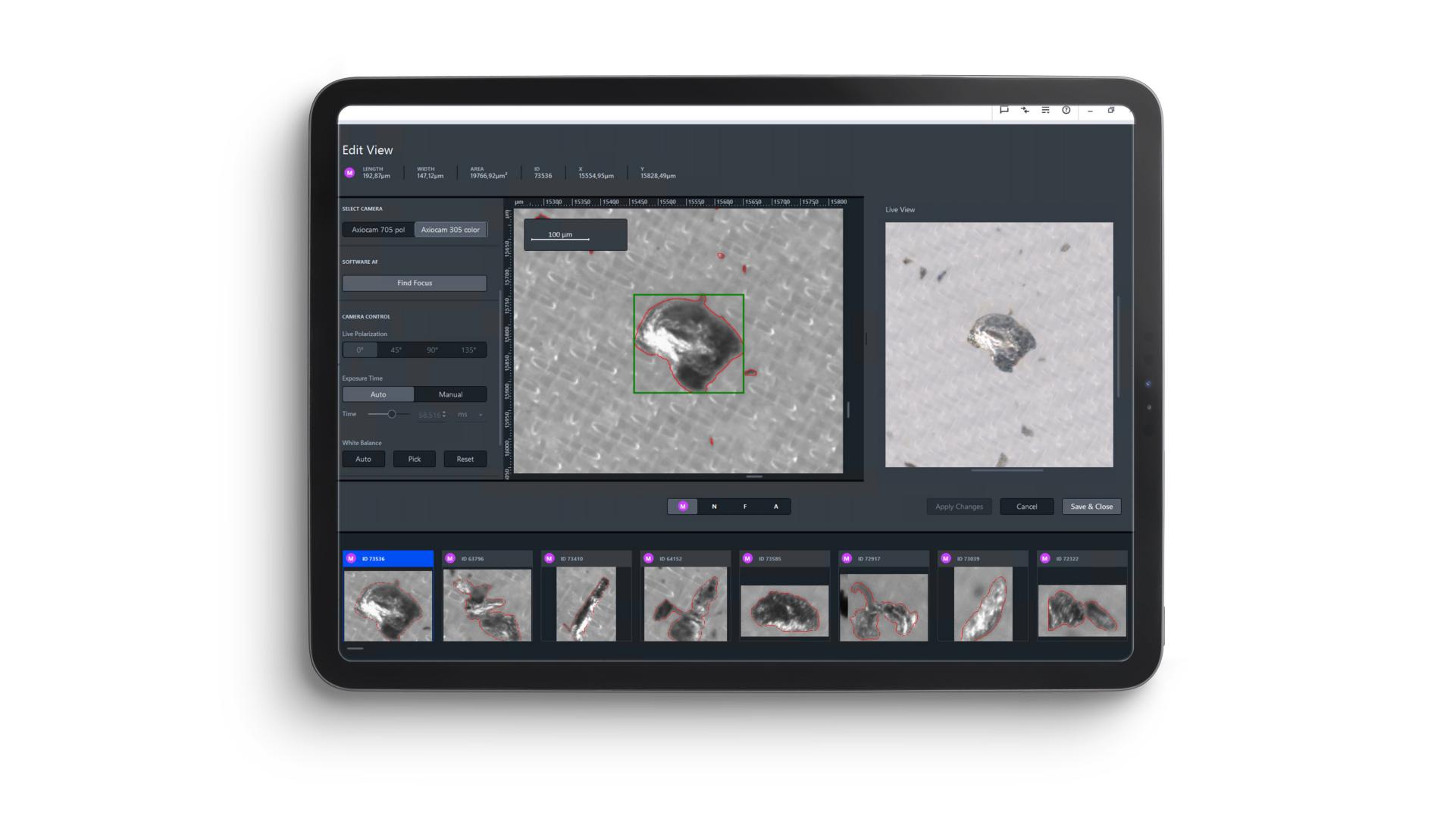

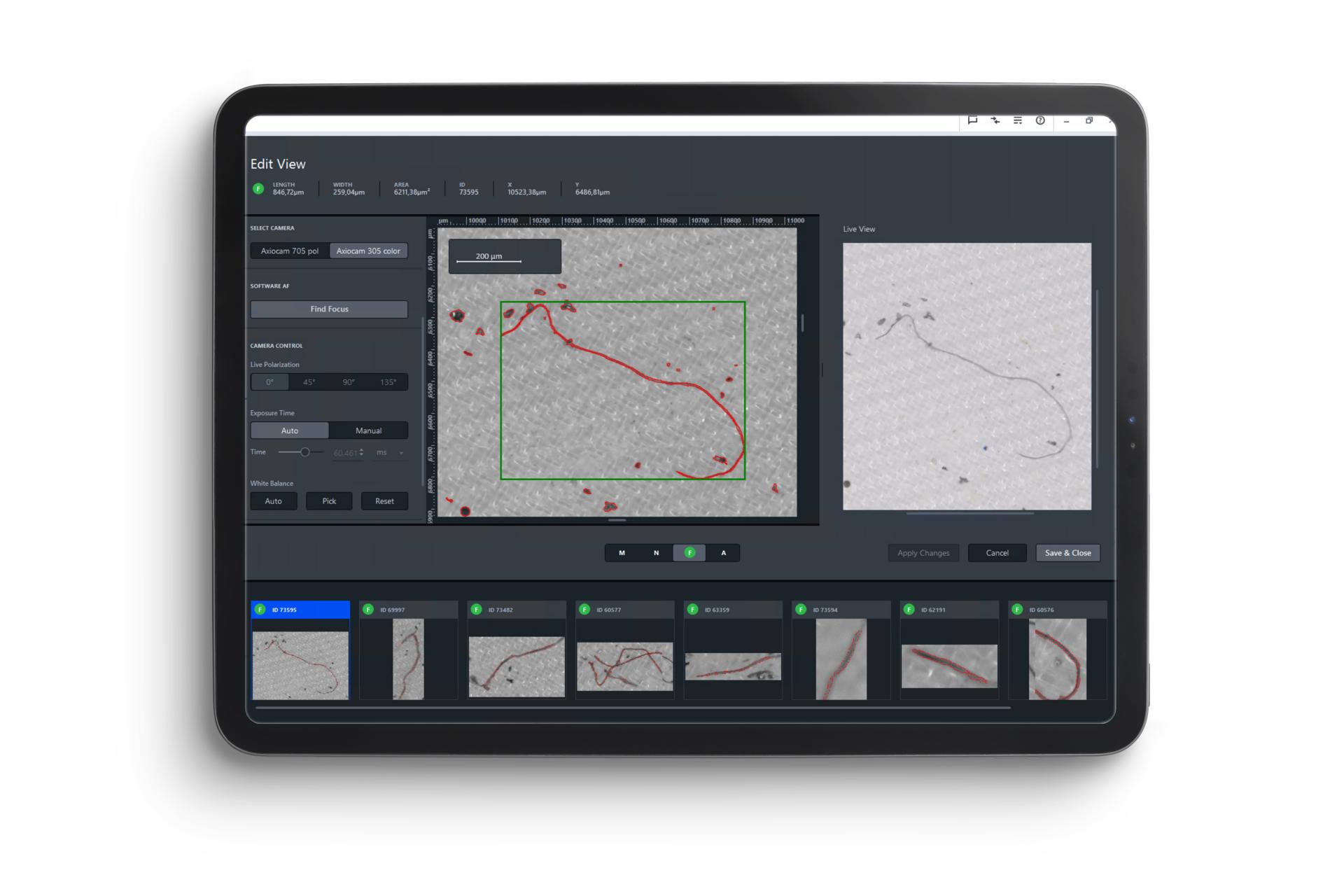

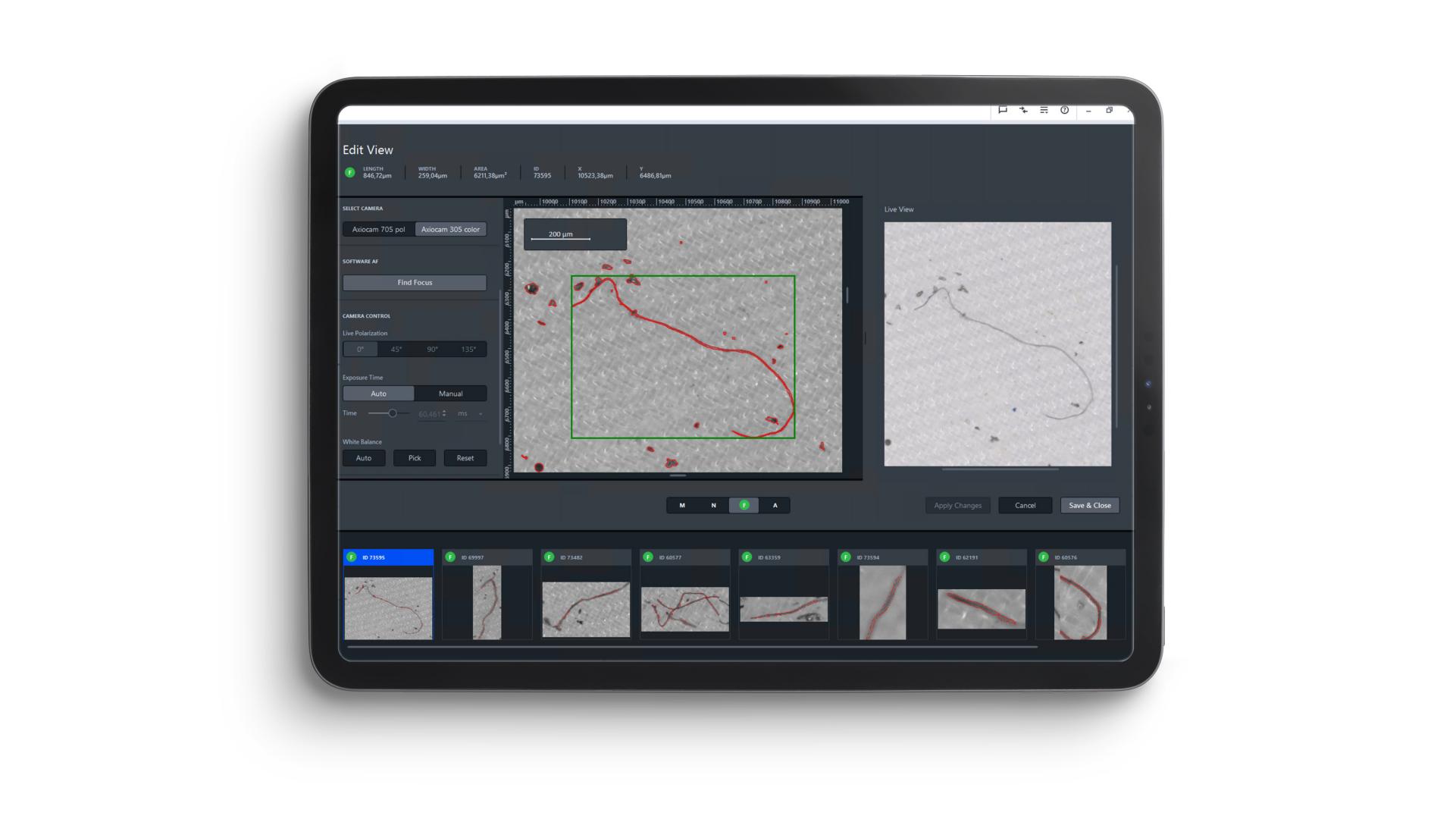

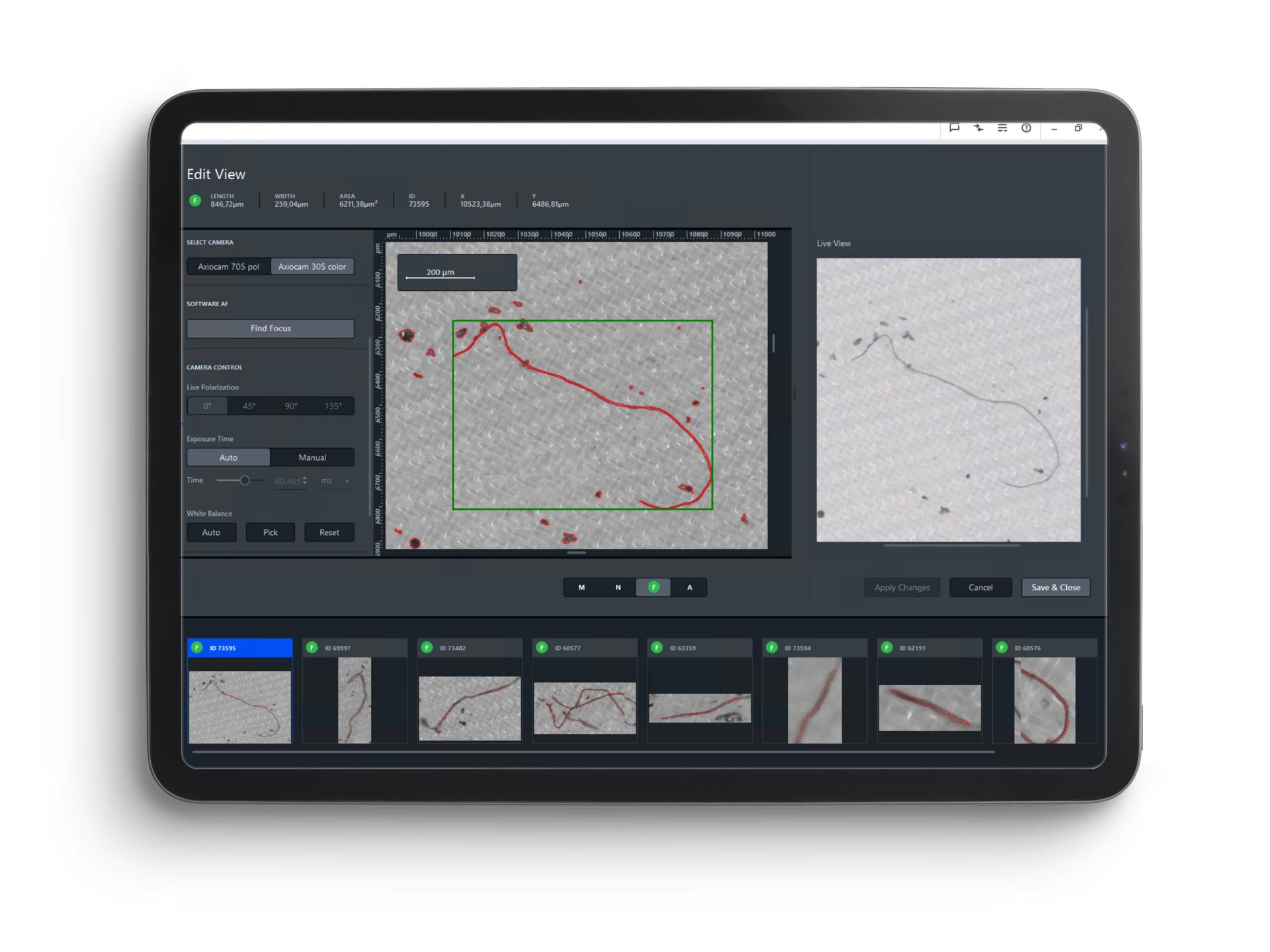

Hitrejši pregled delcev
in preverjanje z integriranimi algoritmi strojnega učenja

Tehnična čistost
Kontakt

Kaj je tehnična čistost?

Tehnična čistost ima pomembno vlogo, zlasti na področjih, kjer se izdelujejo komponente, kot sta elektrotehnika in avtomobilska industrija. Kontaminacija na mestih, občutljivih na delce, lahko hitro povzroči motnje delovanja ali celo okvare. Če je ostankov umazanije v sistemu tako malo, da ne pride do poškodb, se šteje, da je sistem tehnično čist.

Tehnična čistost je še posebej pomembna v naslednjih sektorjih

:
  • Motorna in električna vozila
  • Medicinska industrija
  • Strojništvo
  • Aditivna proizvodnja
  • Elektrotehnika in proizvodnja akumulatorjev
  • Optična industrija
  • Analiza olja in hidravlika

Zakaj je tehnična čistost tako pomembna?

Zaradi tehnološkega napredka so v številnih industrijah potrebni vse bolj zapleteni sistemi. Že v devetdesetih letih prejšnjega stoletja se je v avtomobilski industriji povečala škoda zaradi kontaminacije na komponentah. Hitro je postalo jasno, da je treba postopke standardizirati. Tako imenovana "Smernica VDA 19", znana tudi kot "Pregled tehnične čistosti – Kontaminacija funkcionalno pomembnih avtomobilskih komponent z delci", je bila objavljena leta 2004 in revidirana leta 2015 kot VDA 19 – 1. del. Na mednarodni ravni je v veljavi standardni sklop predpisov ISO 16232 (2007). VDA 19, 2. del iz leta 2010, vsebuje smernice pravil za usmerjanje proizvodnje sklopov v skladu s čistostjo.

VDA 19, 1. del natančno opredeljuje različne vrste kontaminacije. S pomočjo teh opredelitev je mogoče z analizami čistosti in drugimi tehničnimi postopki čistosti odkriti kontaminacijo in sprejeti ustrezne odločitve. Cilj je preventivno preprečiti ostanke umazanije na komponentah.

Delci

Vlakna

Trdna telesa iz

  • Kovine
  • Plastike
  • Mineralov
  • Gume
  • Soli
  • Razmerje med dolžino in širino je 1 : 20
  • Širina vlakna: ≤ 50 µm

Korelacijska analiza delcev za opredelitev kontaminacije, ki je kritična za proces

Dobavitelji, proizvajalci in končni uporabniki pričakujejo vedno višje standarde kakovosti. Zato je inovativno zasnovan postopek zagotavljanja čistosti bistvenega pomena za izključitev kakršne koli kontaminacije funkcionalno pomembnih delov in komponent med celotnim proizvodnim procesom. Rešitve ZEISS za tehnično čistost ugotavljajo temeljni vzrok kontaminacije in omogočajo hitrejše sprejemanje pravih odločitev.
  • Rešitve ZEISS za tehnično čistost – temeljni vzrok
  • razvrščanje predmetov v analizi tehnične čistosti ZEISS ZEN Core

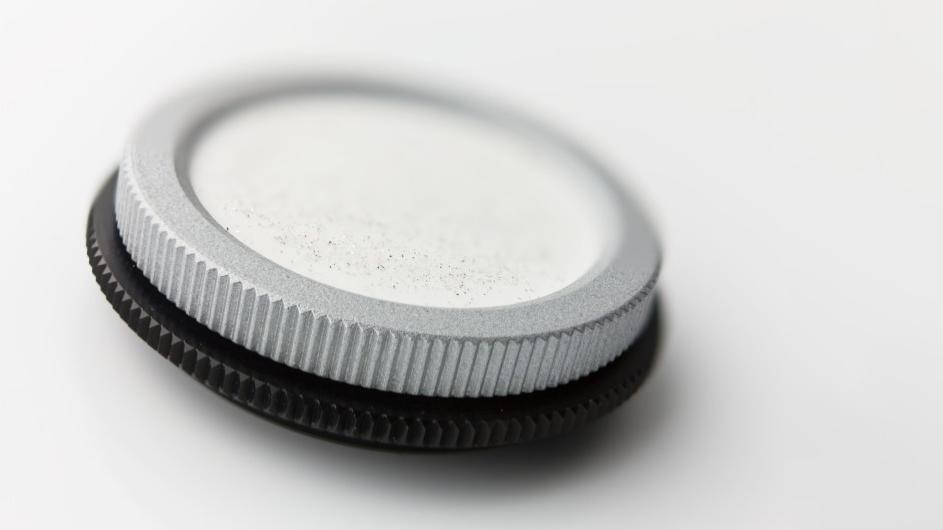

  • Tehnična čistost ZEISS Delovni postopek z ekstrakcijo in filtracijo

  • Vsebina tretjih oseb je blokirana

    Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.
    V naši zgodbi o uspehu preberite, zakaj je avstrijski proizvajalec velikih motorjev pred desetimi leti uvedel standarde za tehnično čistost. In zakaj ima vrstični elektronski mikroskop ZEISS EVO pri tem ključno vlogo.​
    Iskanje igle v kupu sena​

  • Vsebina tretjih oseb je blokirana

    Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.
    Kako ugotoviti temeljni vzrok? Rešitve ZEISS za tehnično čistost

  • Vsebina tretjih oseb je blokirana

    Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

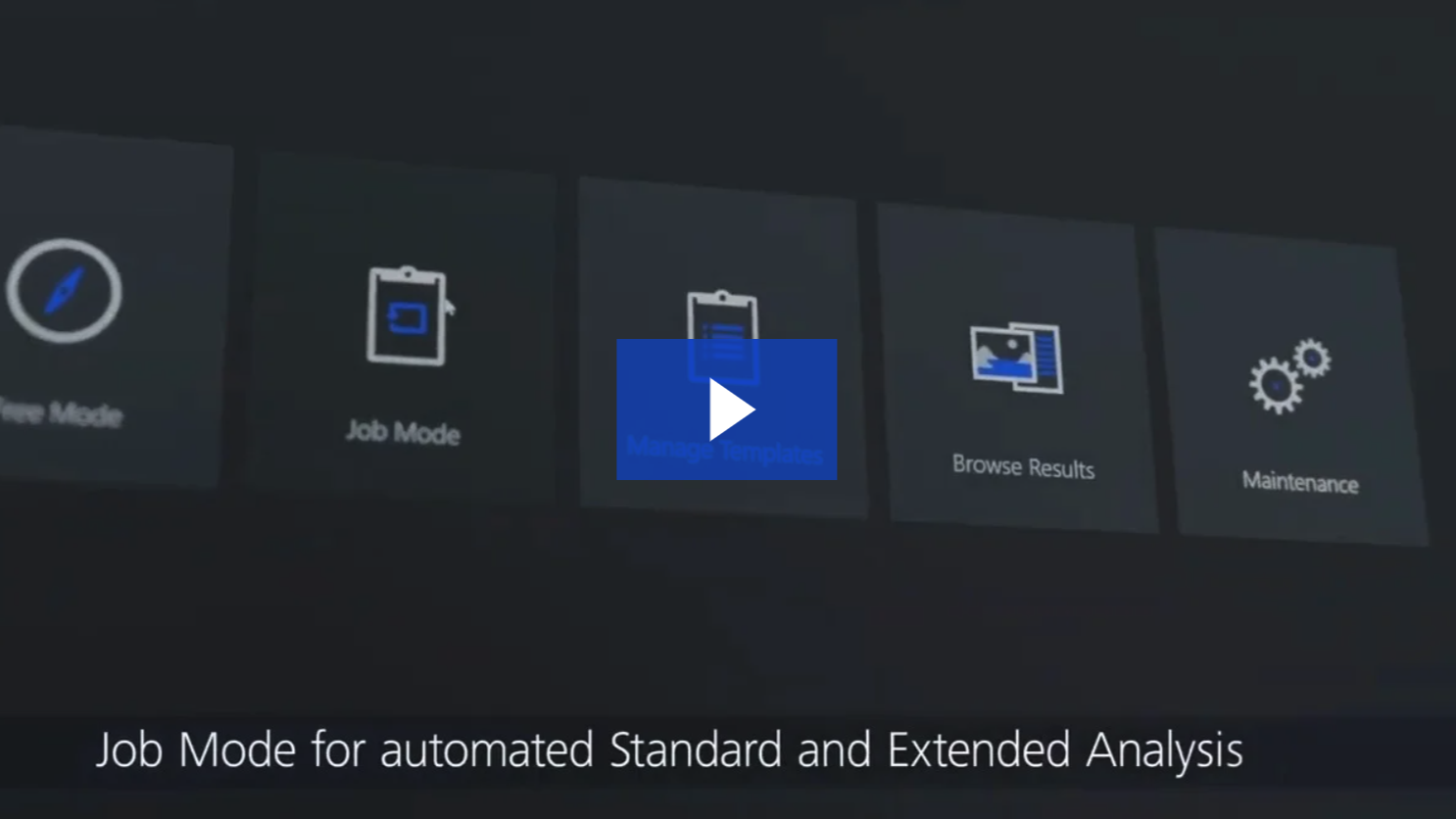

    Povečajte svojo produktivnost pri razvrščanju predmetov z analizo tehnične čistosti ZEISS ZEN Core.

  • Vsebina tretjih oseb je blokirana

    Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

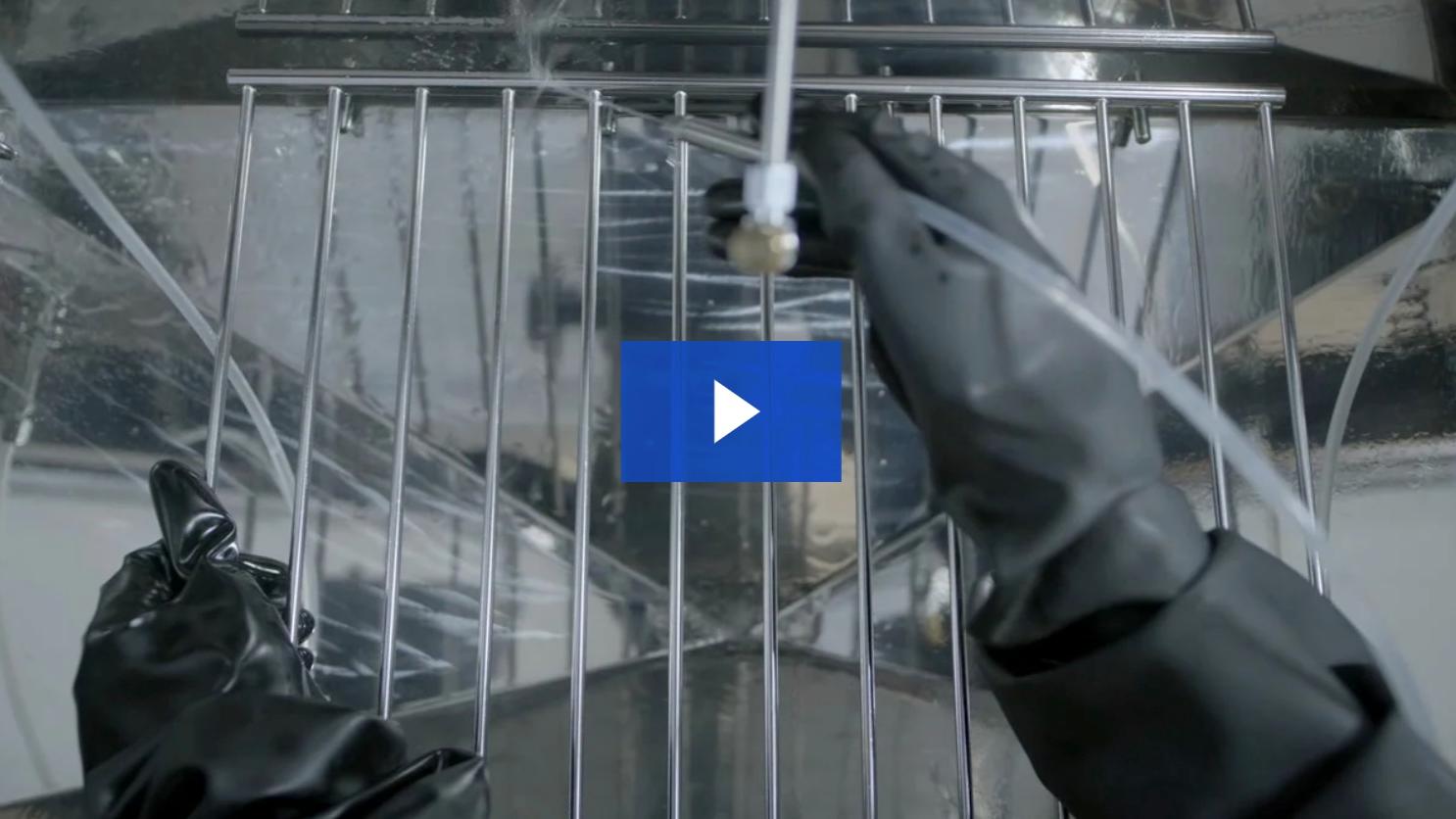

    Tehnična čistost ZEISS Delovni postopek z ekstrakcijo in filtracijo
Optimizirani procesi s pomočjo rešitev za tehnično čistost
Optimizirani procesi s pomočjo rešitev za tehnično čistost

Optimizirani procesi s pomočjo rešitev za tehnično čistost

Največja stopnja čistosti – Največja kakovost

Onesnaženje z delci zmanjšuje učinkovitost, funkcionalnost in življenjsko dobo vsakega izdelka. Raziskave so na primer pokazale, da je onesnaženje z delci glavni vir okvar hidravličnih sistemov in sistemov, napolnjenih z oljem. Analiza olja pomaga zmanjšati stroške vzdrževanja in izboljšati čas delovanja stroja.

Prilagojeno potrebam proizvodne industrije

Rešitve ZEISS za tehnično čistost so bile razvite v sodelovanju z avtomobilskimi proizvajalci in dobavitelji. Ti so namreč imeli posebne zahteve za visoko zmogljive sisteme za identifikacijo in karakterizacijo delcev, ki so enostavni in intuitivni za uporabo.

Rešitve ZEISS so enostavne za uporabo, mogoče jih je uvesti na več lokacijah in v katerem koli proizvodnem ali industrijskem okolju, uporabljajo pa jih lahko tudi uporabniki, ki niso strokovnjaki za mikroskopijo.

Rešitve ZEISS za tehnično čistost delujejo v skladu z uveljavljenimi industrijskimi standardi:

Tehnična čistost komponent

Čistost olja

Čistost medicinskih pripomočkov v proizvodnem procesu

VDS 19.1

ISO 4406

VDI 2083, 21. del

VDA 19.2 (vrednost sedimentacije – Illig)

ISO 4007

ISO 16232

DIN 51455

SAE AS 4059

Za izdelavo poročil o čistosti z vsemi ustreznimi podatki v enem delovnem koraku lahko mikroskopi ZEISS in ekstrakcijski instrumenti HYDAC v enem poročilu izmenjujejo podatke v brezhibnem delovnem postopku, kar zagotavlja večjo produktivnost. V naši reviji izveste vse o tem, kako družba ZEISS vključuje podatke iz naprav HYDAC v poročila

Možni viri kontaminacije in uporaba

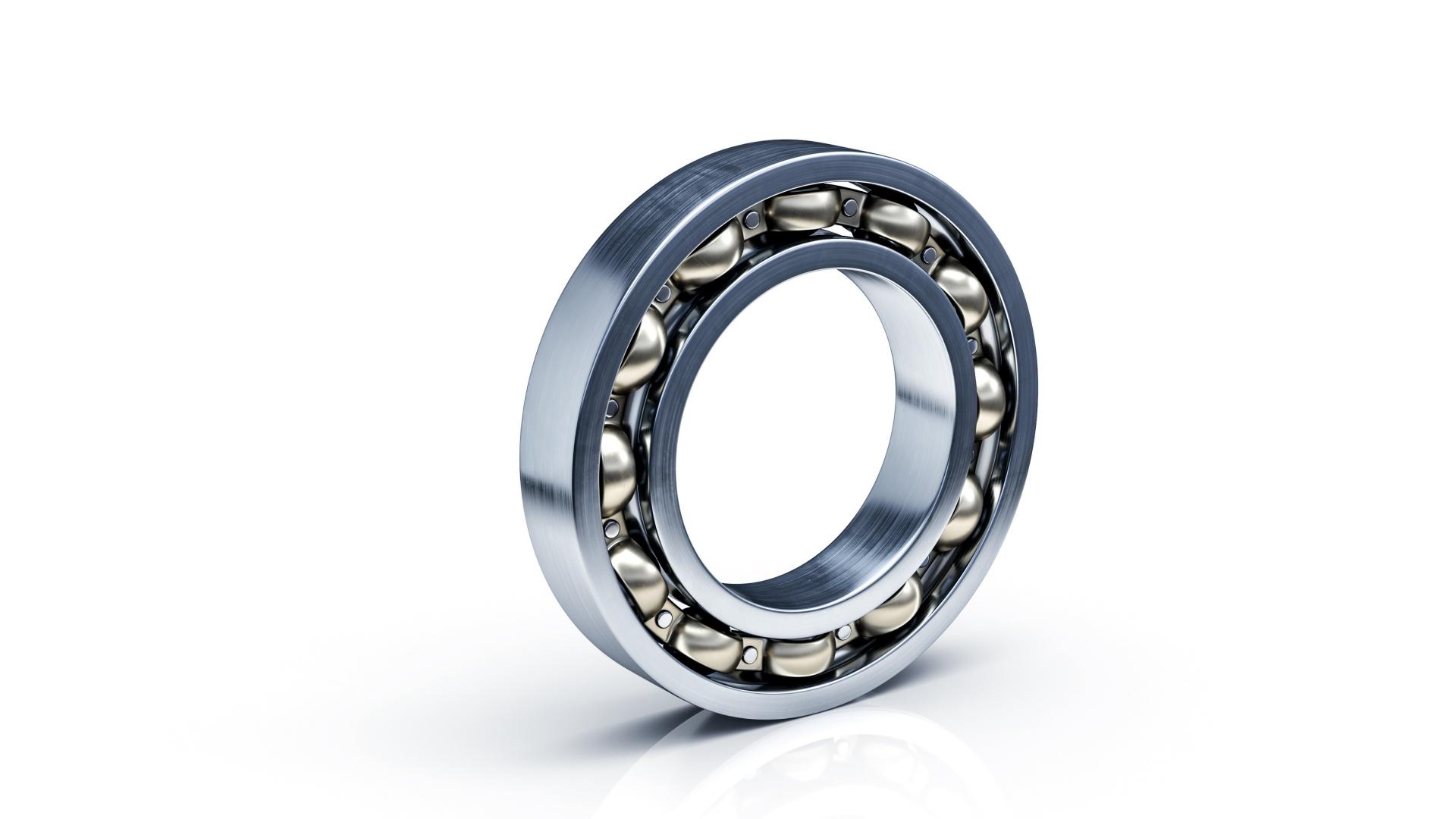

  • kroglični ležaj

    Delci med gibljivimi deli, npr. kroglični ležaj

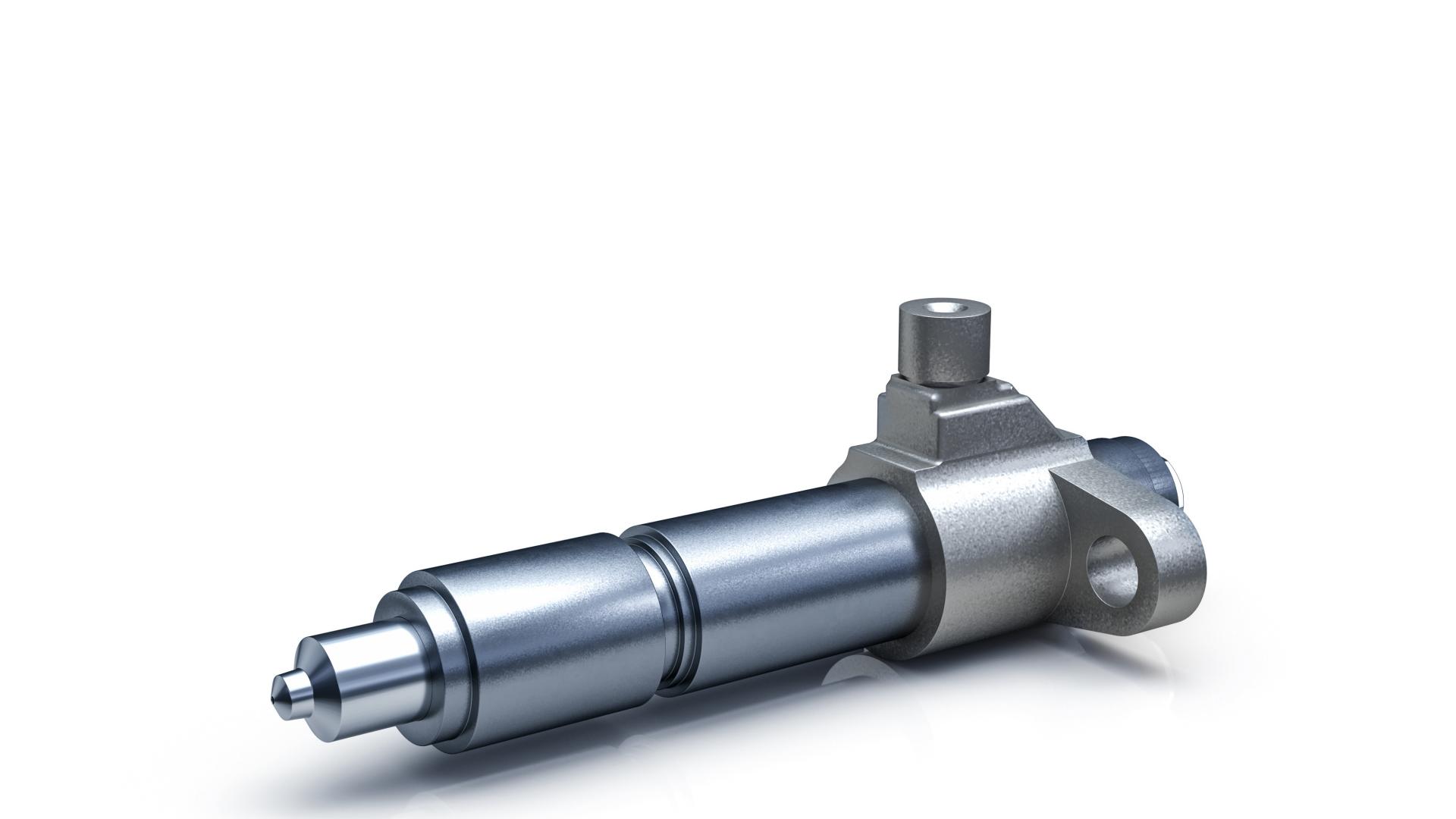

  • šoba za vbrizg

    Delci v šobah za vbrizg, npr. v motorjih

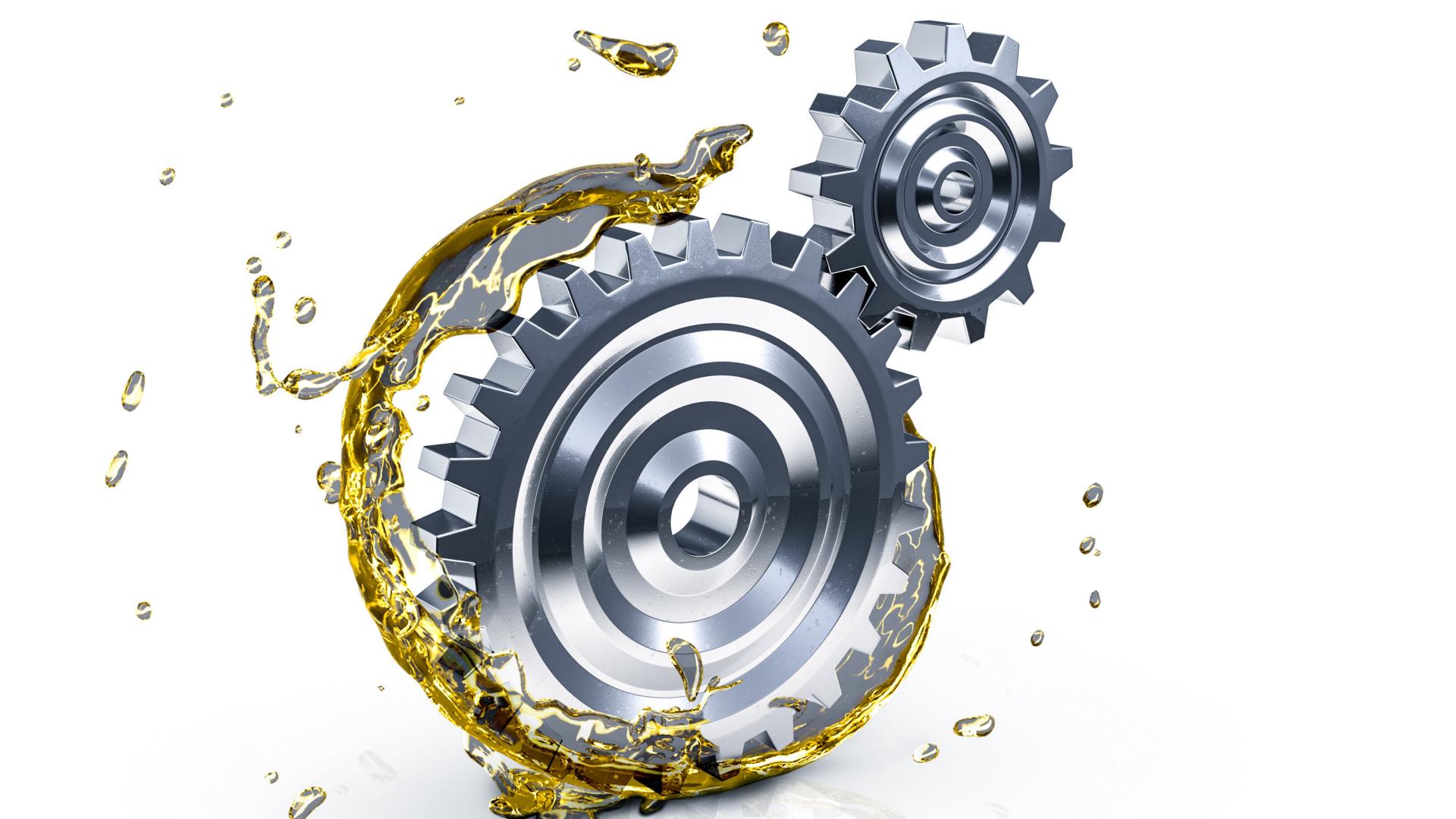

  • delci v olju

    Delci v olju in mazivih

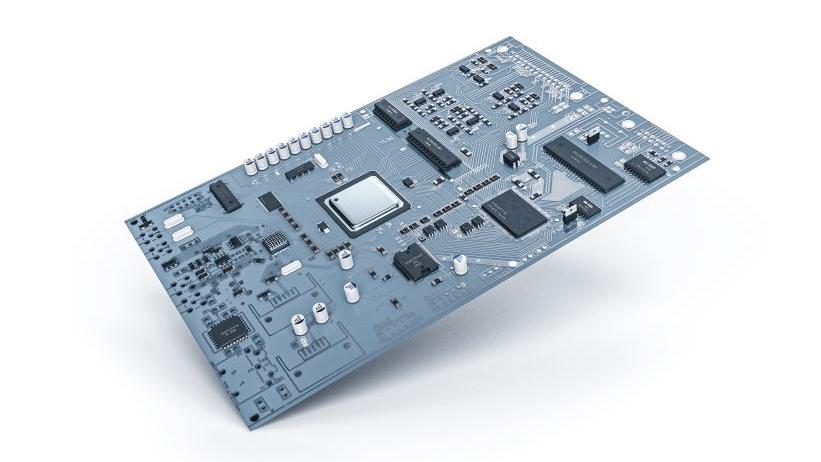

  • delci med električnimi kontakti

    Delci med električnimi kontakti, npr. na plošči tiskanega vezja

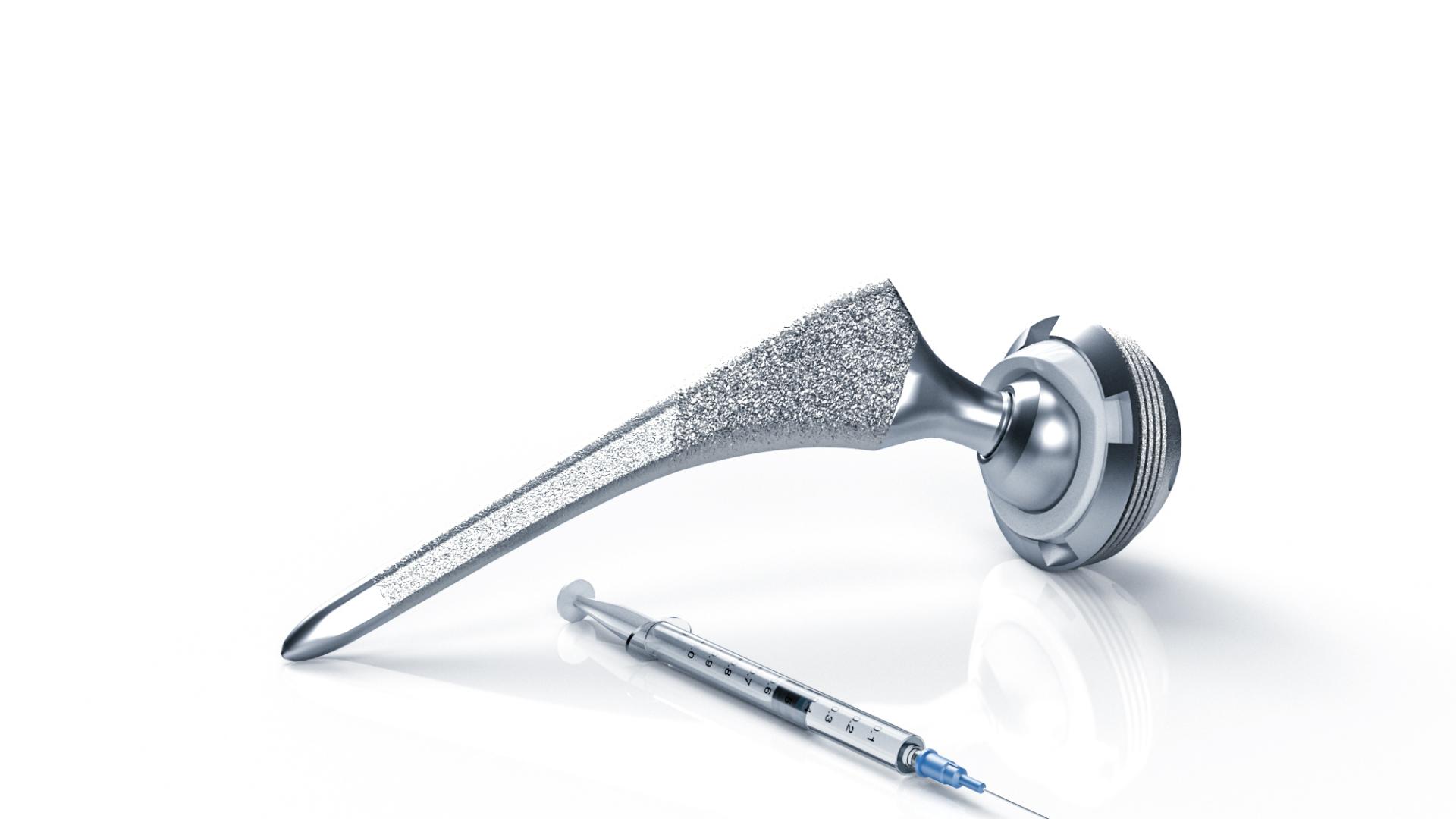

  • delci v brizgah

    Delci v brizgah in vsadkih

50 odstotkov hitrejši s tehnologijo ZEISS One-Scan

Učinkovitejši z inovativno programsko rešitvijo ZEISS
50 odstotkov hitrejši s tehnologijo ZEISS One-Scan

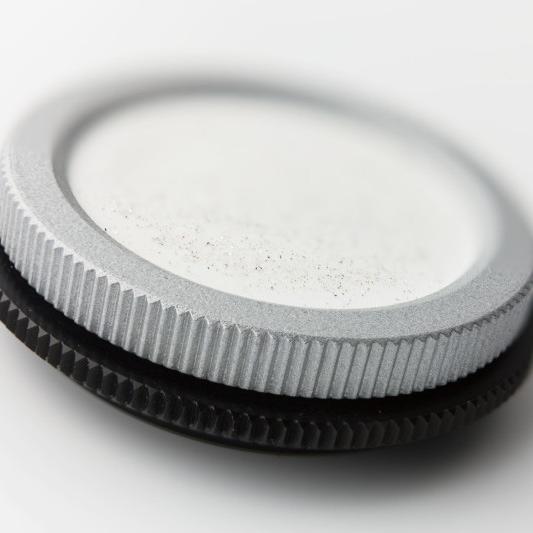

Poleg količinske opredelitve delcev in merjenja njihove velikosti standardi za tehnično čistost zahtevajo tudi razlikovanje med kovinsko svetlečimi in nesvetlečimi delci. S konvencionalnimi metodami lahko to razločimo le tako, da filtrirno membrano dvakrat skeniramo, vsakič z različnimi usmeritvami polarizatorja in analizatorja. Z nagrajeno tehnologijo ZEISS One-Scan je to zdaj mogoče z enim samim skeniranjem, kar skrajša čas do rezultata tudi do 50 odstotkov. Marca 2021 je Fraunhoferjev inštitut za proizvodni inženiring in avtomatizacijo (IPA) družbi ZEISS s tehnologijo One-Scan podelil prvo mesto na tekmovanju REINER! Nagrada Fraunhofer Purity Technology Award.

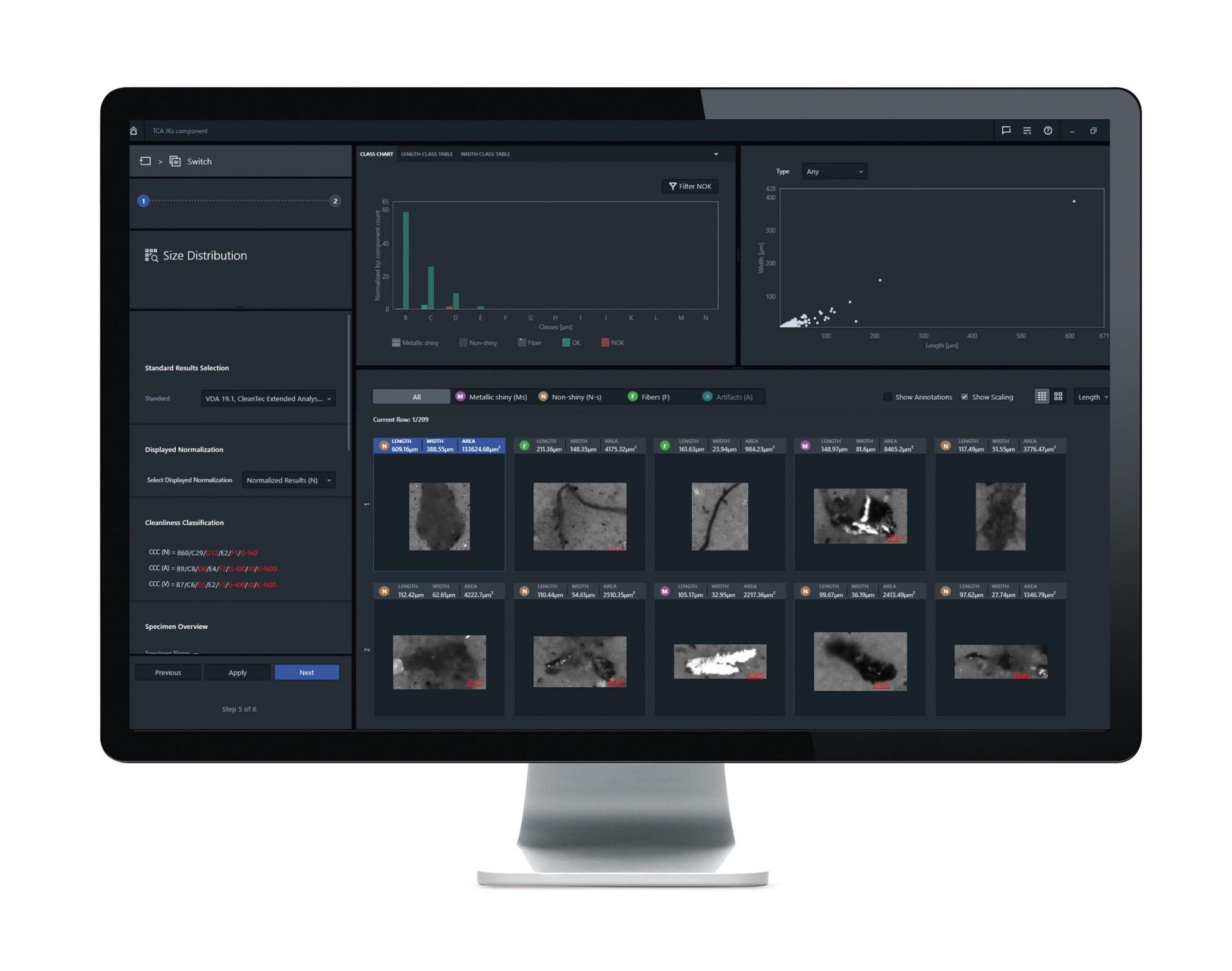

ocenjevanje z analizo tehnične čistosti s ZEISS ZEN Core
ocenjevanje z analizo tehnične čistosti s ZEISS ZEN Core

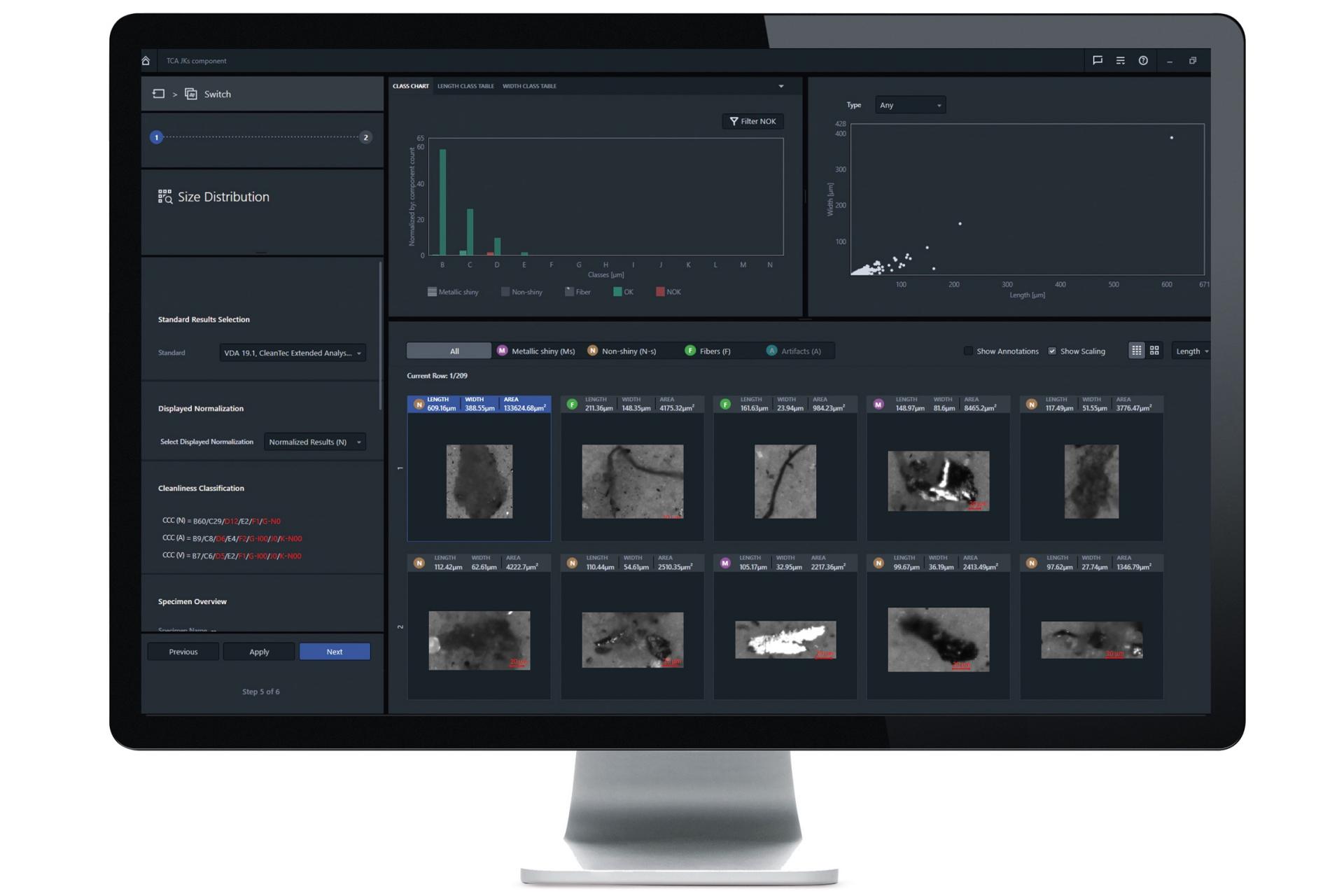

Ocenjevanje z analizo tehnične čistosti s ZEISS ZEN Core vključuje:

  • Popolnoma avtomatizirano vrednotenje
  • Informacije o velikosti, dolžini, površini in koordinatah artefaktov
  • Razlikovanje med kovinskimi svetlečimi in nekovinskimi svetlečimi delci je mogoče z enim samim skeniranjem filtrirne membrane
  • Artefakti z razdelitvijo v razrede velikosti, kot oblak točk s prstnim odtisom izdelka

Največja stopnja produktivnosti. Izvedeno z analizo tehnične čistosti

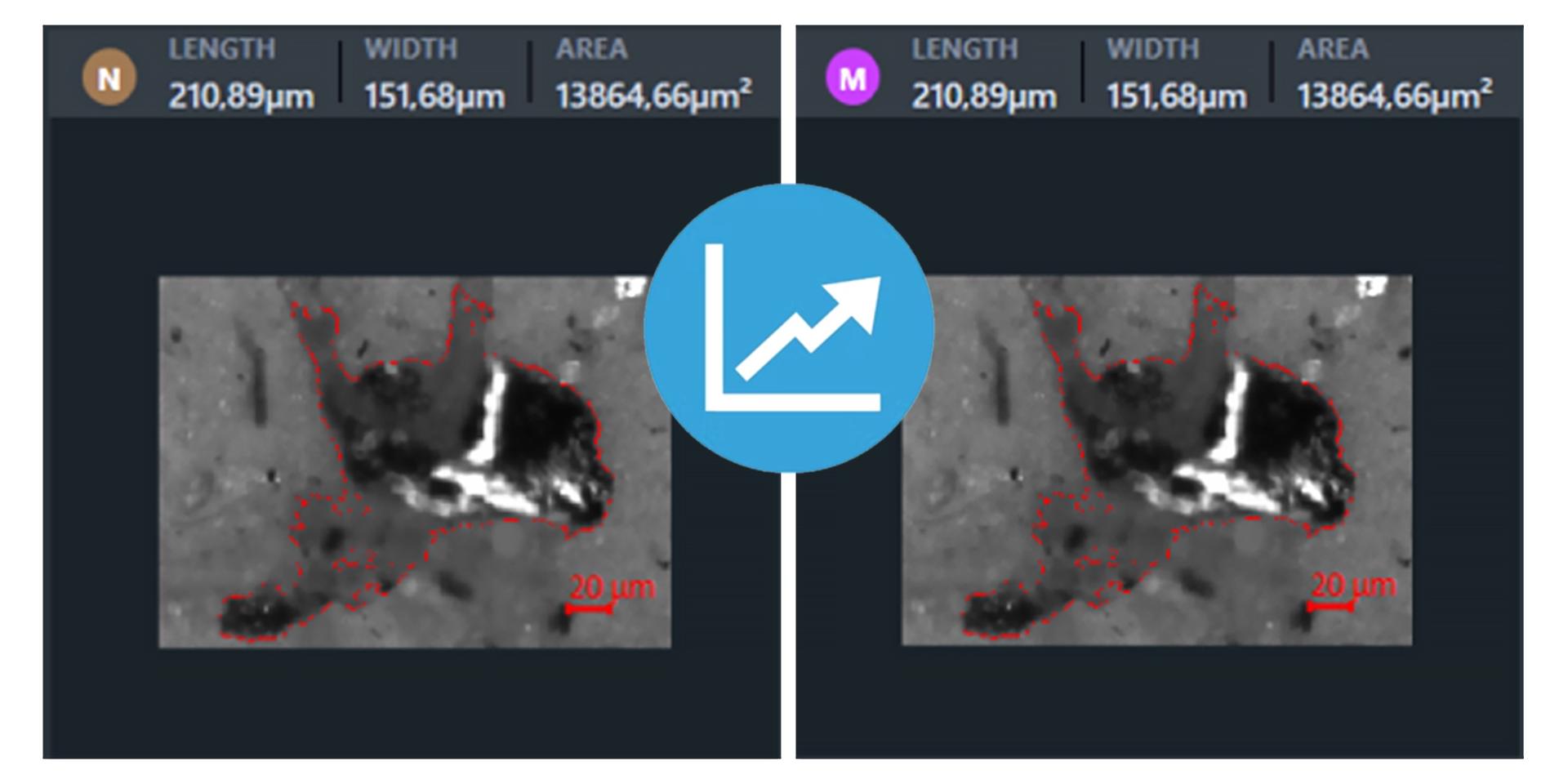

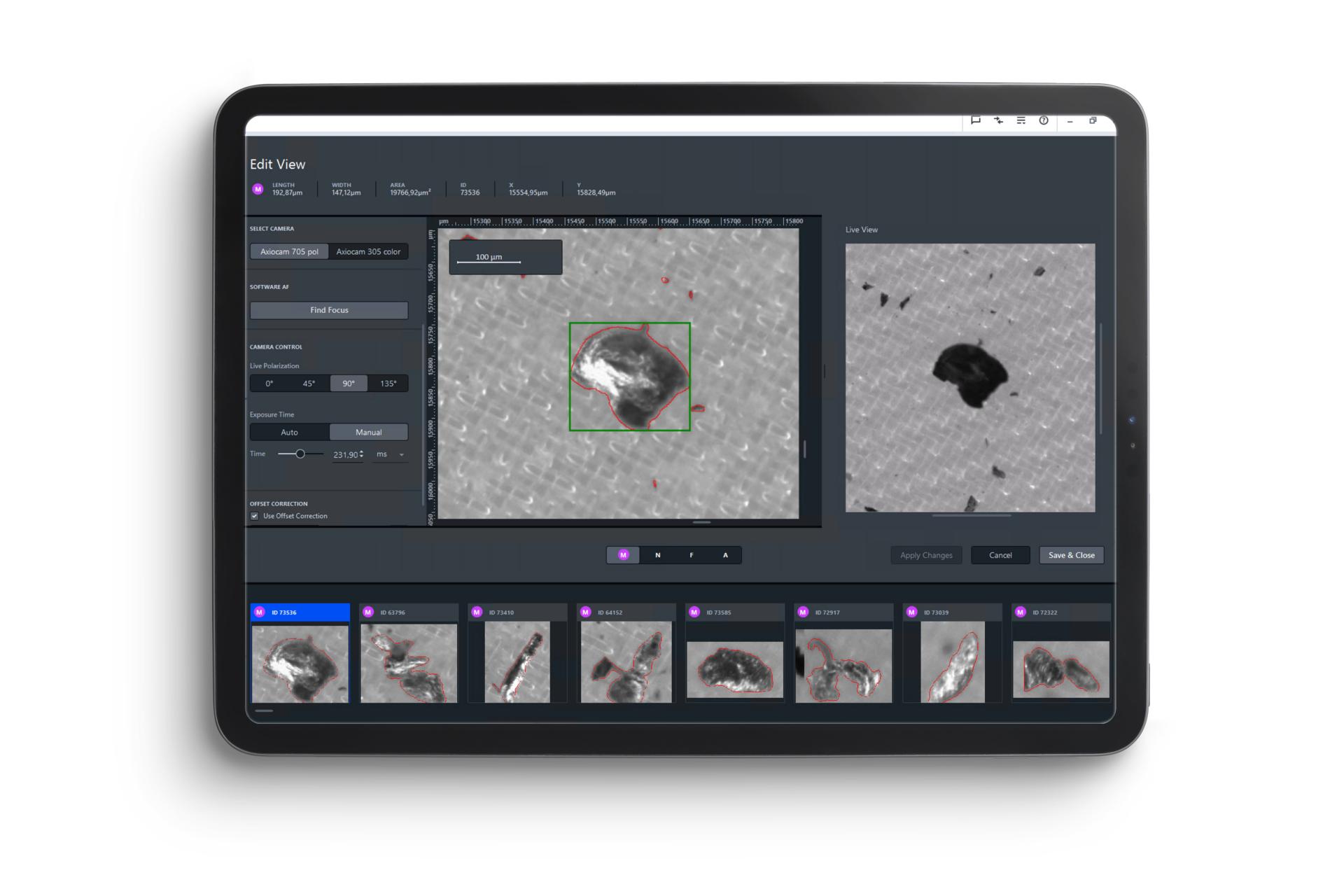

Programska oprema ZEISS pospešuje razvrščanje delcev s strojnim učenjem.

Tehnična čistost je del portfelja programske opreme ZEN Core s področja industrijske mikroskopije. Za optimizacijo razvrščanja delcev družba ZEISS zdaj uporabnikom ZEISS ZEN Core ponuja rešitev za analizo tehnične čistosti (»TCA«) s tremi predhodno naučenimi moduli, ki temeljijo na strojnem učenju. Ta modul omogoča razvrščanje delcev na podlagi izmerjenih parametrov analizirane slike. Vzorci se analizirajo s tremi predhodno naučenimi modeli strojnega učenja, ki jih lahko dodatno usposobijo uporabniki & stranke. Vzorci se analizirajo z določanjem sivinske lestvice, predhodno naučen model strojnega učenja za razvrščanje predmetov pa se izvaja v ozadju v novih predlogah nalog TCA, medtem ko se razvrščanje tipov preverja vzporedno na podlagi obstoječih rezultatov merjenja delcev. To dodatno preverjanje razvrščanja tipov z algoritmi strojnega učenja »pregleda« rezultate delcev, pridobljene s klasično analizo za razvrščanje po velikosti, obliki, intenzivnosti in tipu, ter združi različne značilnosti v veliko število nepovezanih dreves odločanja. Rezultati se ocenijo za vsako drevo odločanja posebej z uporabo razvrstitve, ki je bila usposobljena za model razvrščanja predmetov. Rezultat je samodejna napoved vrste delca.

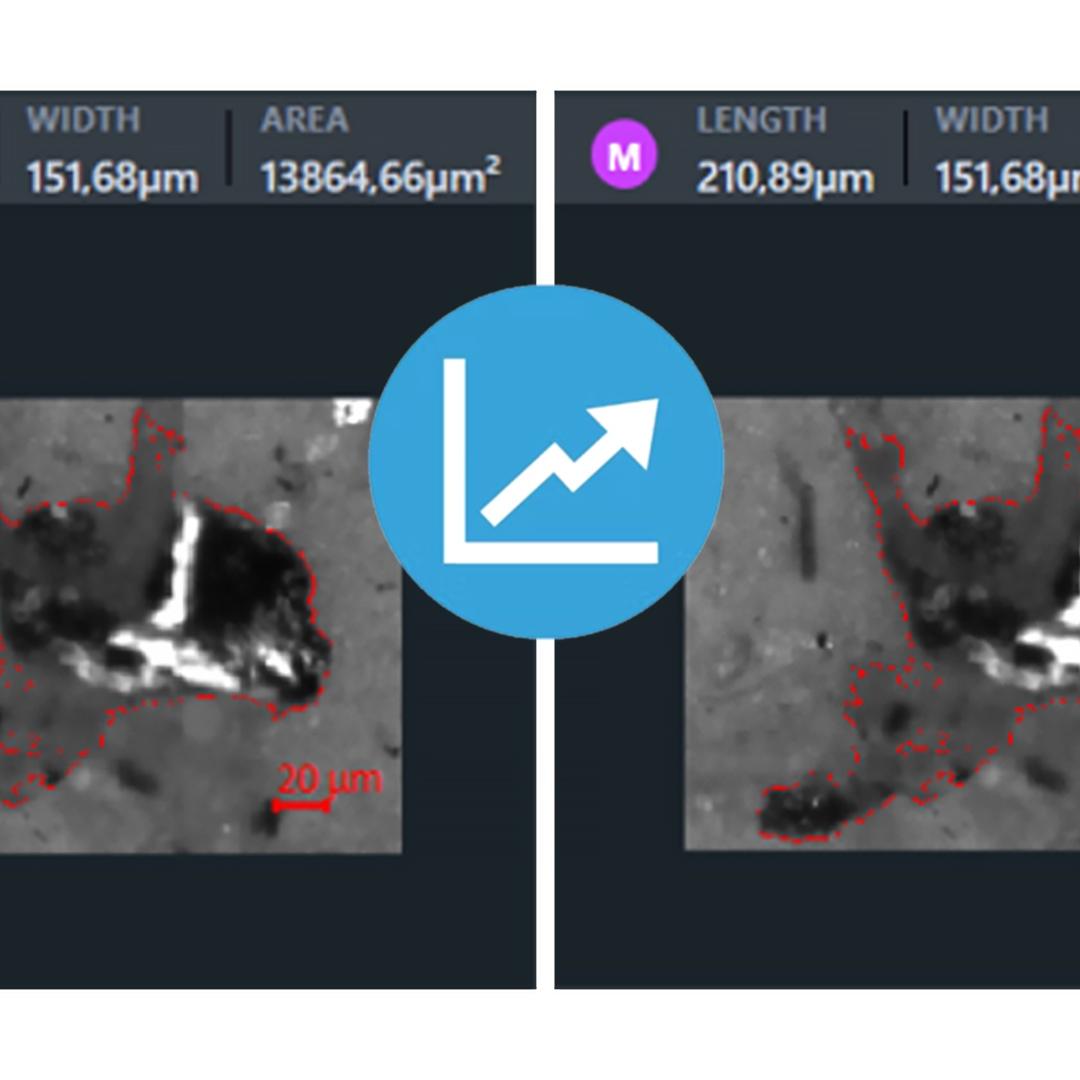

Povečajte produktivnost z razvrščanjem predmetov za tehnično čistost ZEISS:

Do 50 % manj napačne razvrstitve temnih kovinskih delov in do 25 % prihranka časa
Povečajte produktivnost z razvrščanjem predmetov za tehnično čistost ZEISS
Povečajte produktivnost z razvrščanjem predmetov za tehnično čistost ZEISS

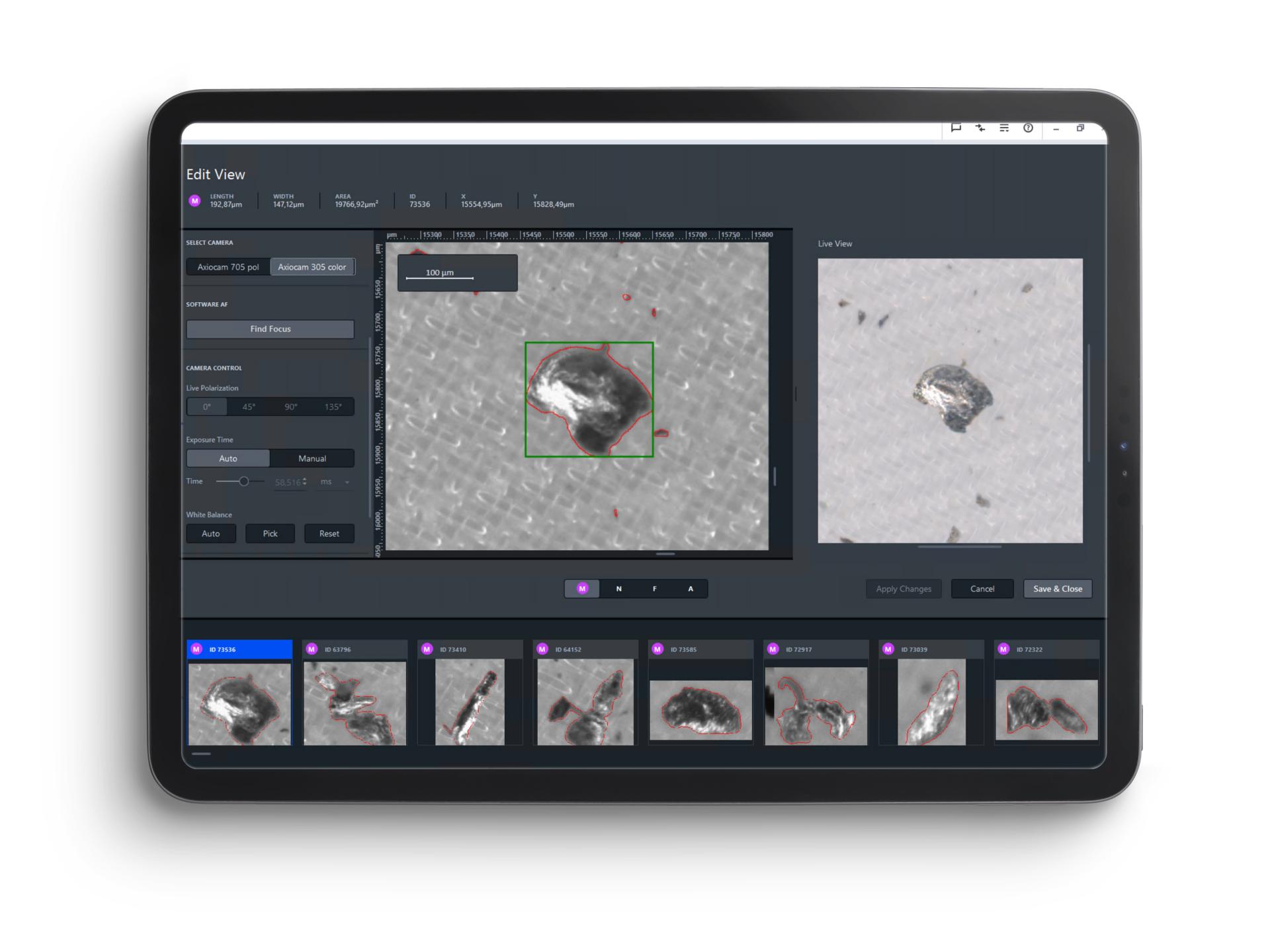

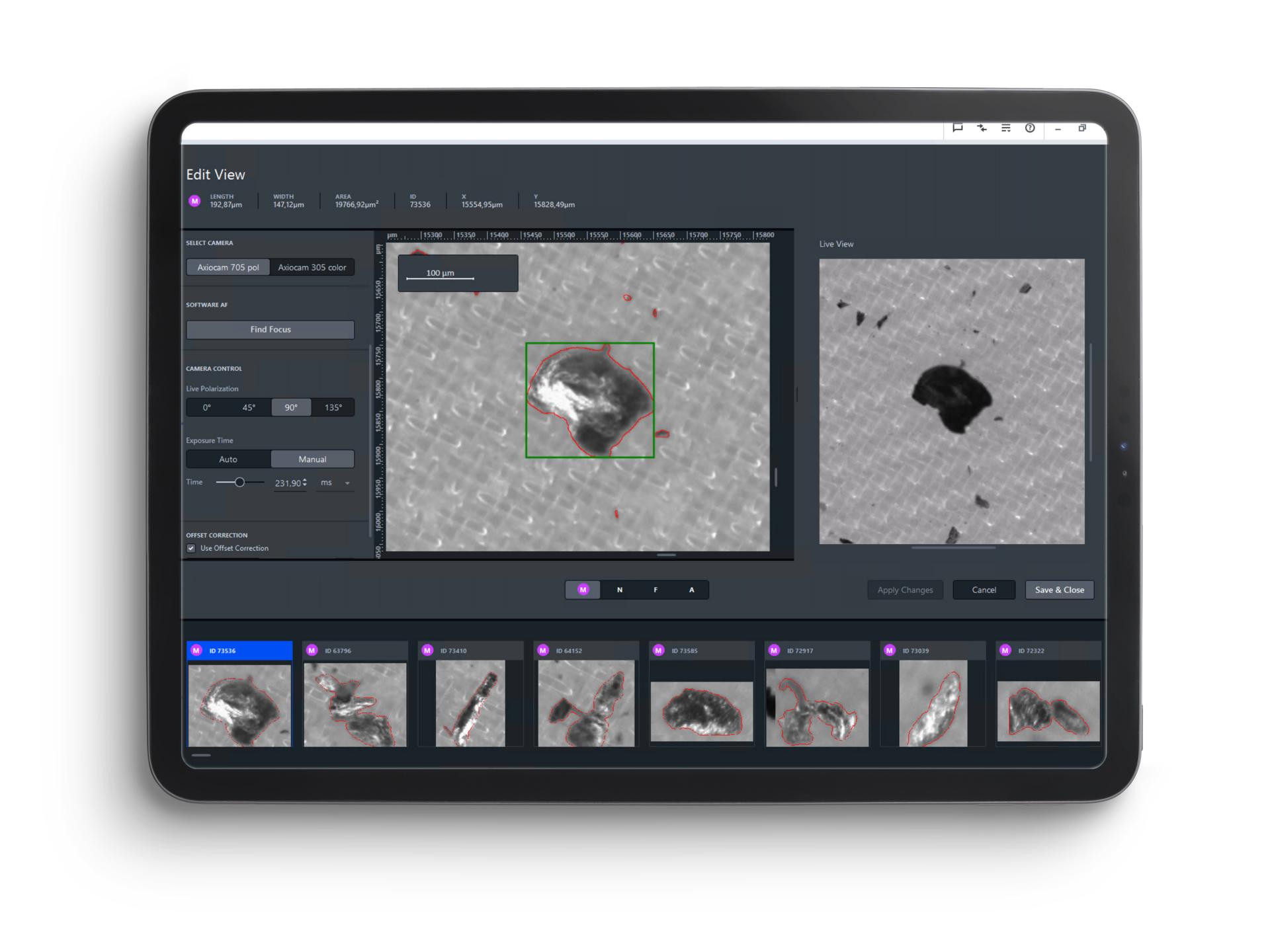

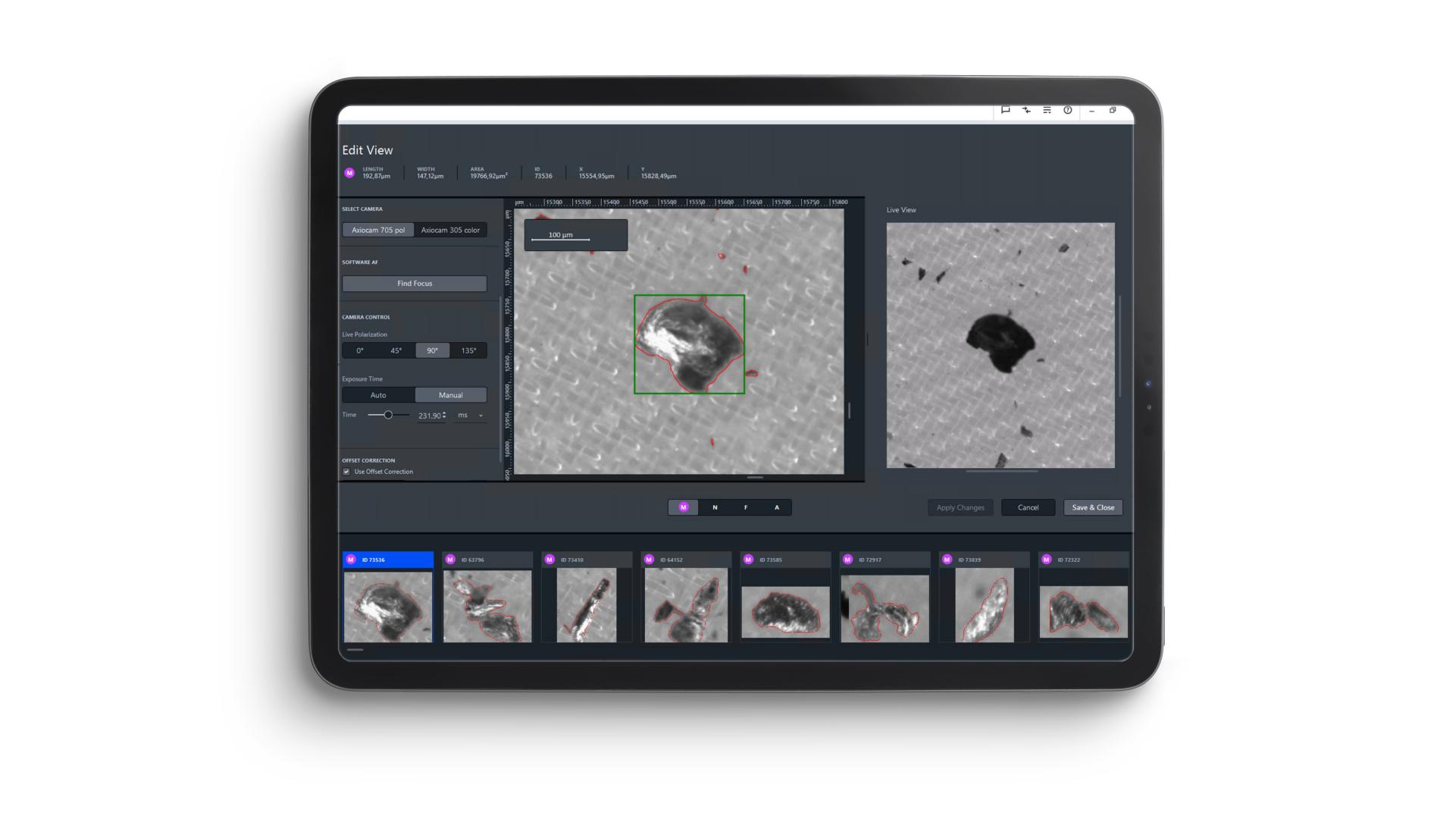

Primerjava slike delcev z razvrstitvijo predmetov in brez nje: npr. pri 10 vzorcih to pomeni potencialni prihranek časa 3,5 ure/dan.

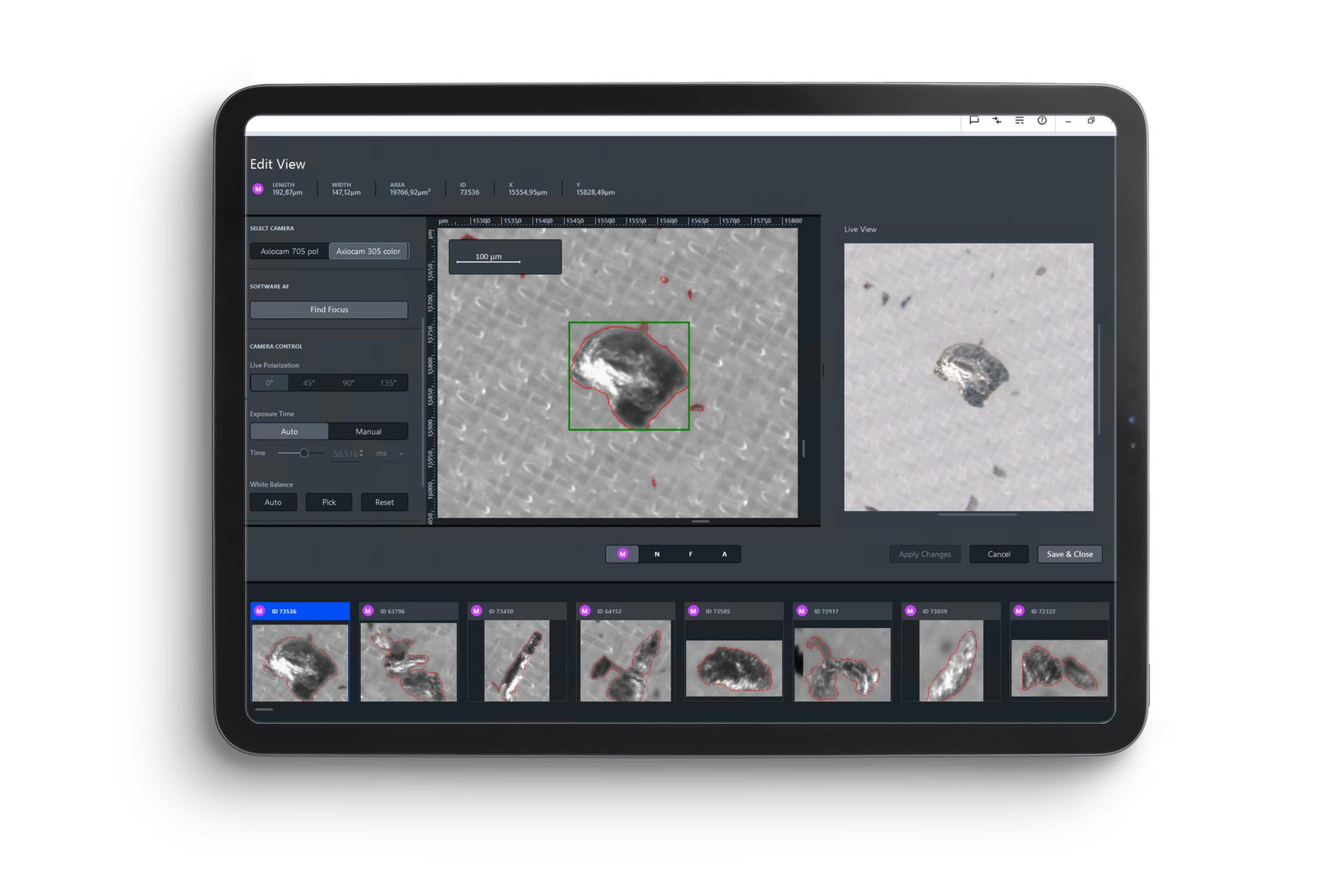

Podpora z dvojno kamero

Stranke in laboratoriji z različnimi aplikacijami za analizo, npr. metalografijo in analizo tehnične čistosti, potrebujejo različne načine kamere, polarizacijo in barvni pogled v enem samem delovnem postopku. Podpora z dvojno kamero ZEISS z Axiocam 705pol in barvno kamero Axiocam prinaša naslednje prednosti za uporabnike mikroskopov:

  • Preklop polarizacijskih kanalov v živo za boljšo vizualno prepoznavanje kovinskih delcev ali svetlečih se metalografskih vzorcev
  • Barvni pogled v živo za hiter pregled delcev in določanje morebitnega temeljnega vzroka. Barvna kamera za metalografsko analizo in pregled vzorcev.

Vaše prednosti:

  • Popolna prilagodljivost za različne aplikacije
  • Neposredno preklapljanje med kamerama
  • Povečanje produktivnosti in večja varnost procesa za boljše rezultate


Preverjanje tehnične čistosti zaradi preseganja standardov

Portfelj ZEISS omogoča kombinirano odkrivanje in razvrščanje delcev v zelo učinkovitem delovnem postopku, ki ne najde le delcev, temveč jih tudi razvrsti glede na izvor onesnaženja. Z družbo ZEISS lahko podatke iz svetlobnih in elektronskih mikroskopov združite v enem samem delovnem postopku in tako pridobite dodatne informacije. Na ta način imate dober vpogled v vzrok onesnaženja.
  • Preverjanje tehnične čistosti zaradi preseganja standardov

Celovita tehnična čistost zahvaljujoč družbi ZEISS

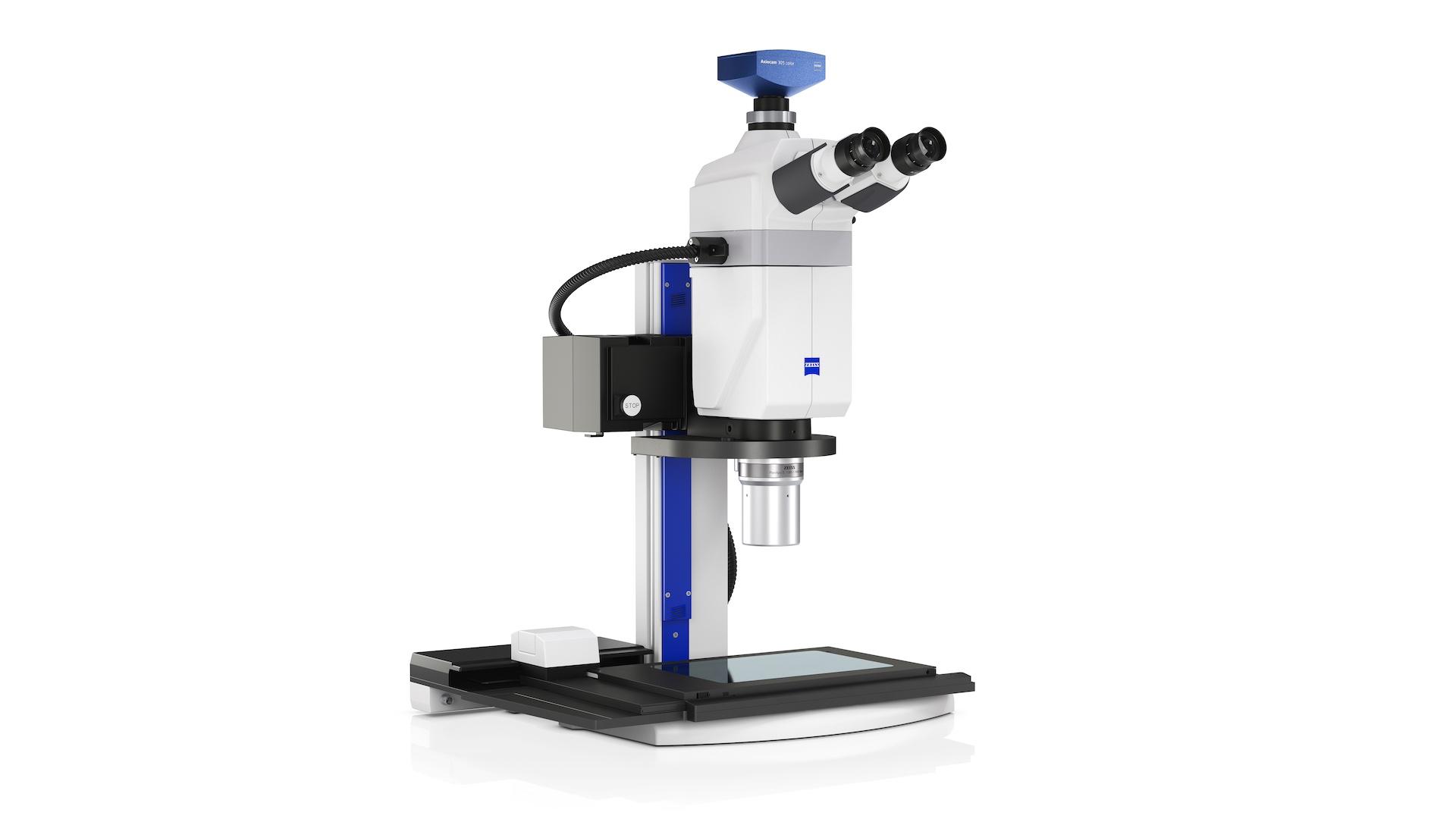

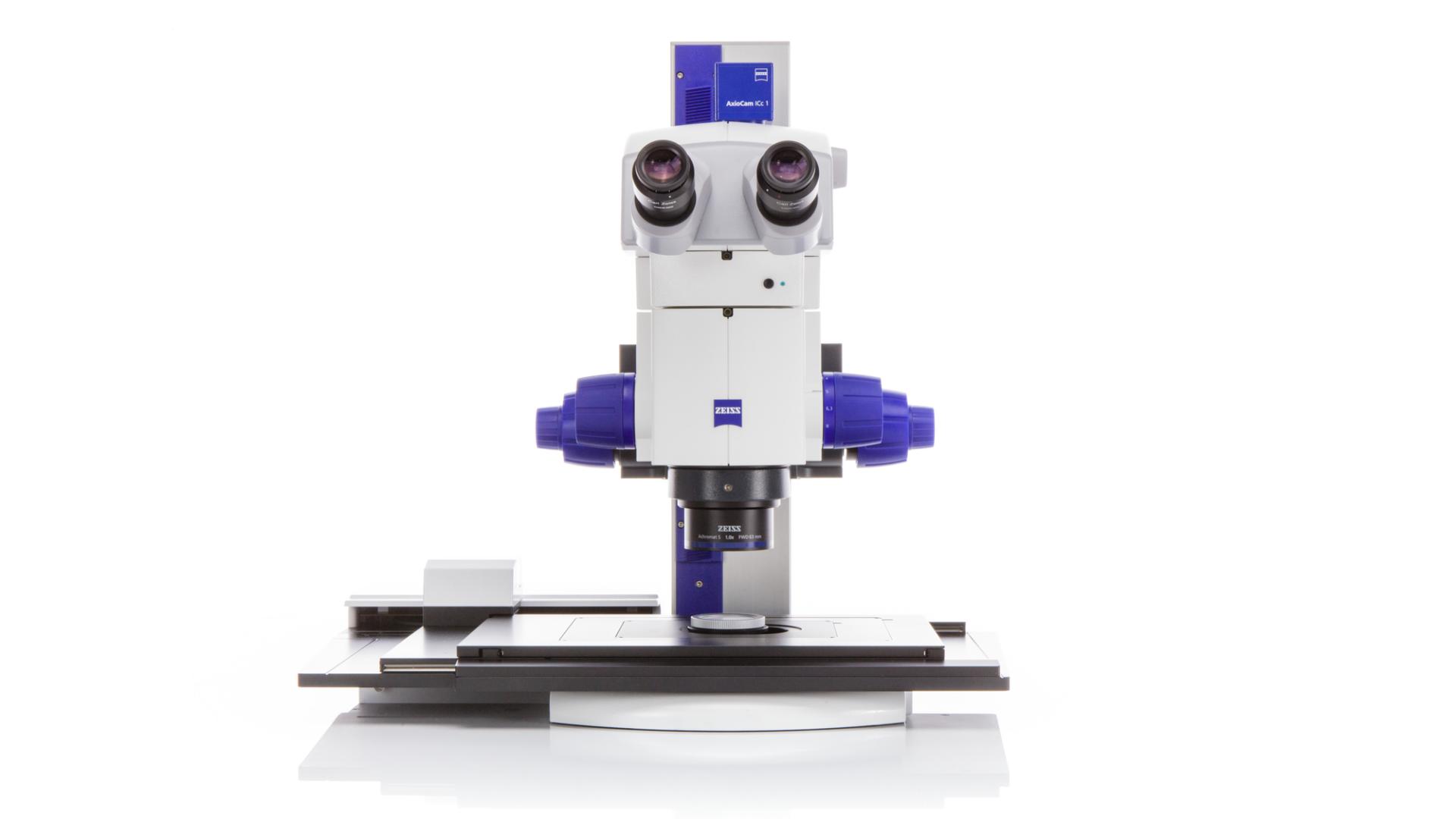

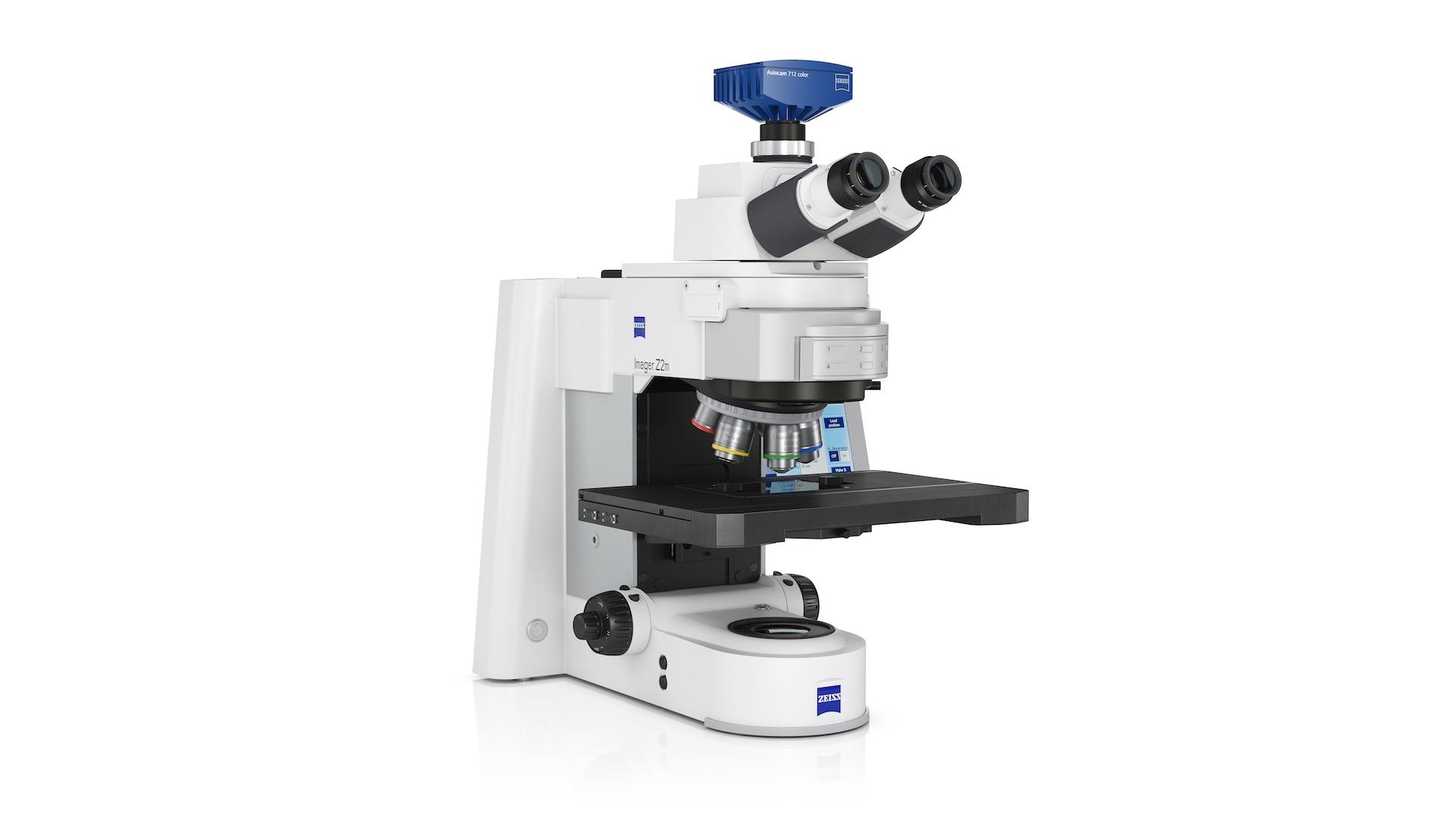

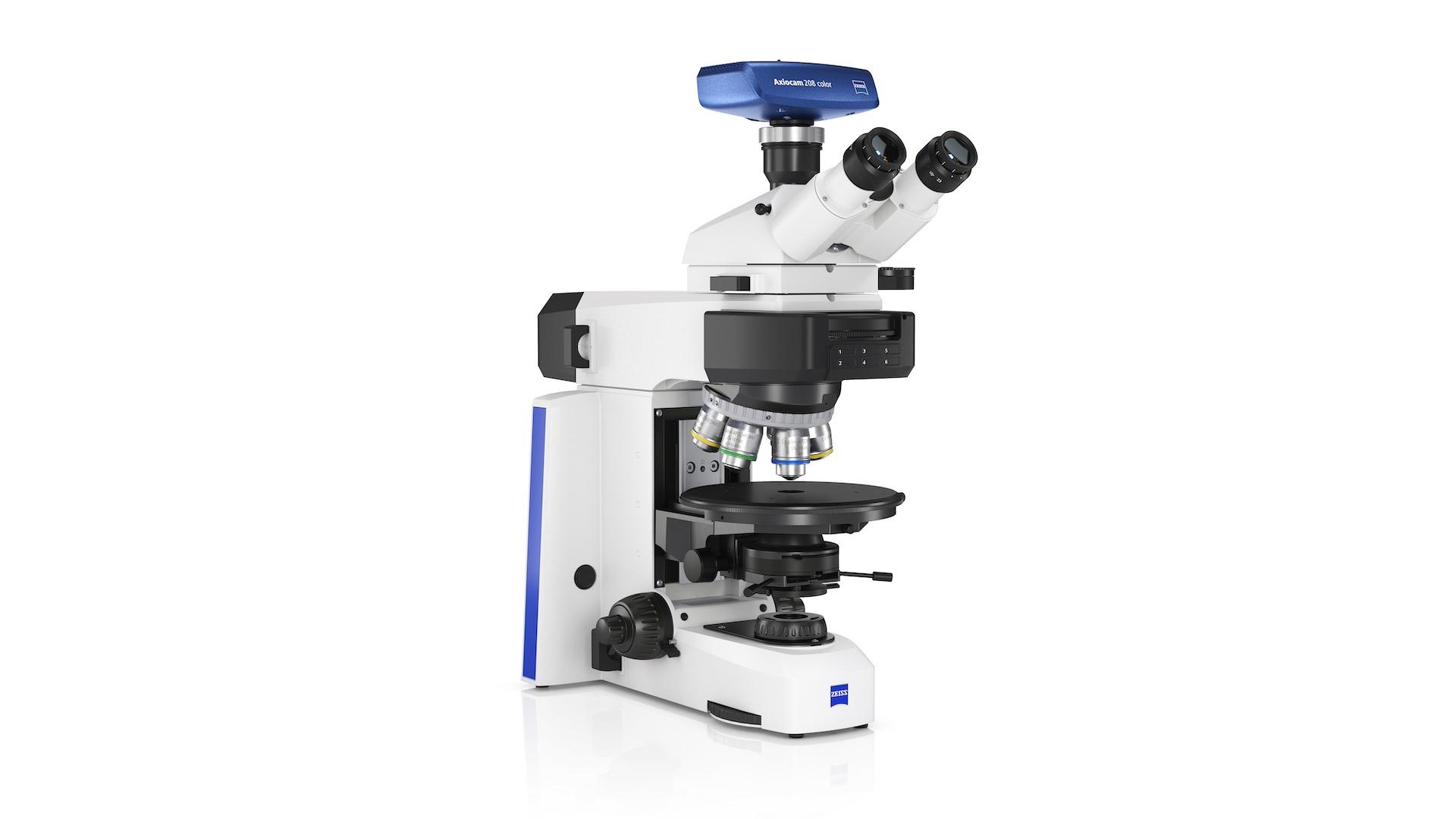

Sistemi za svetlobno mikroskopijo

Prepoznavanje potencialnih nevarnosti kontaminacije

Razvrstite delce po količini, porazdelitvi velikosti in morfologiji ter ločite kovinske od nekovinskih delcev in vlakna do velikosti 2 μm. Ustvarite poročila o čistosti v skladu z industrijskimi standardi.

Korelacijska analiza delcev

Vzpostavitev naprednih analitičnih delovnih postopkov

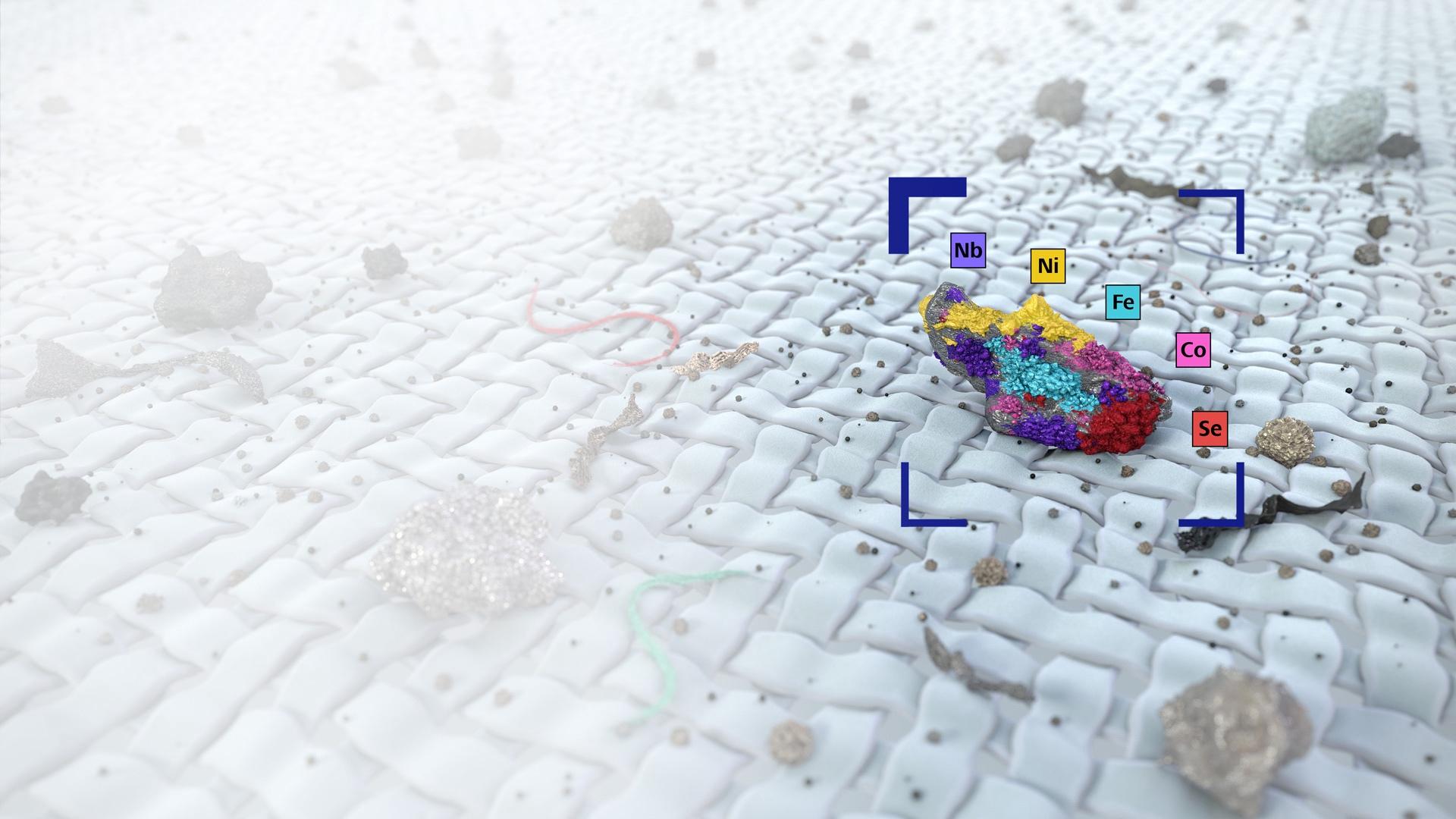

Opredelite lastnosti delcev, ki so pomembne za proces, in prepoznajte kritične delce s korelativno mikroskopijo, ki združuje podatke iz svetlobnega in elektronskega mikroskopa v enem samem delovnem postopku.

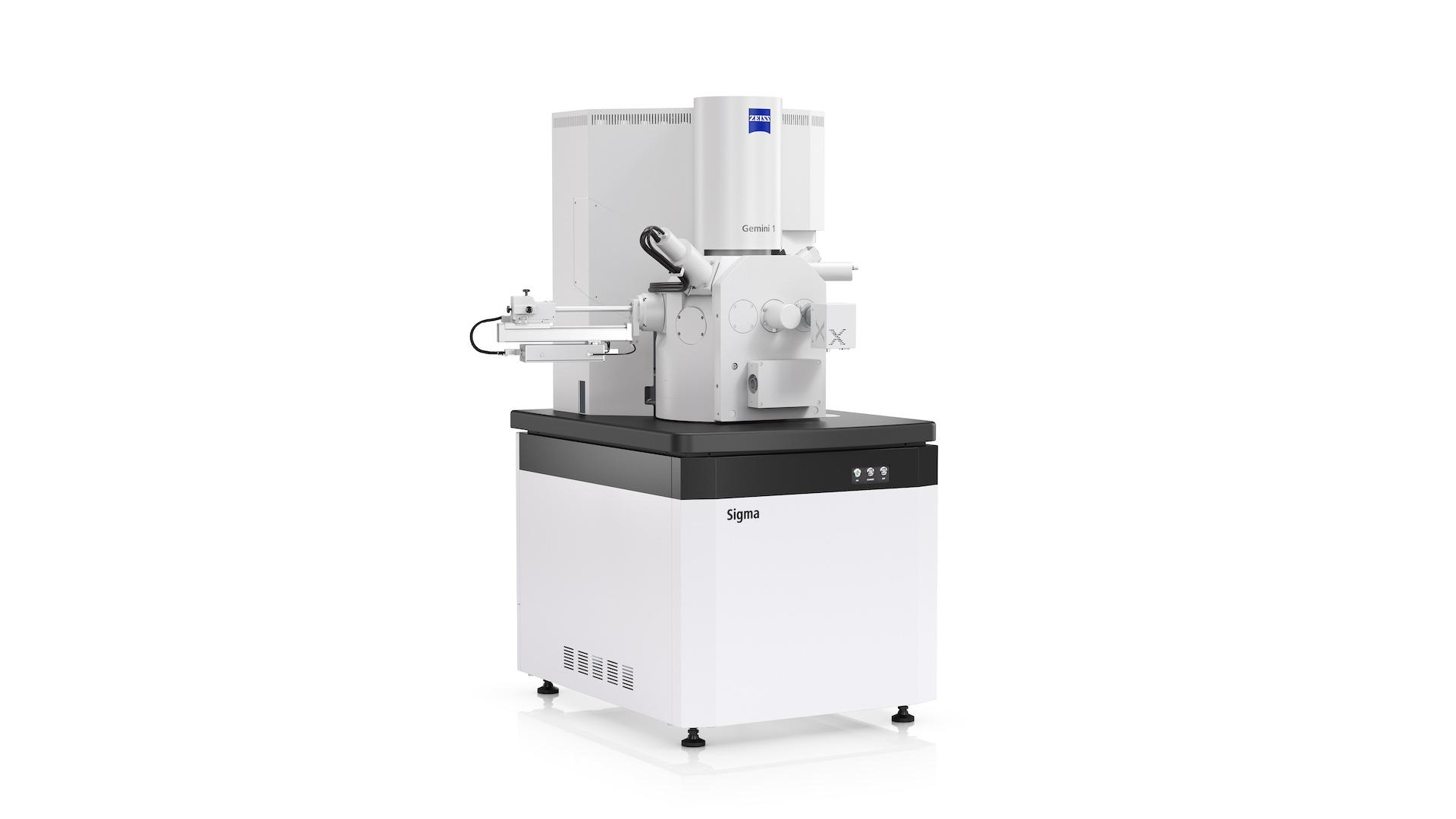

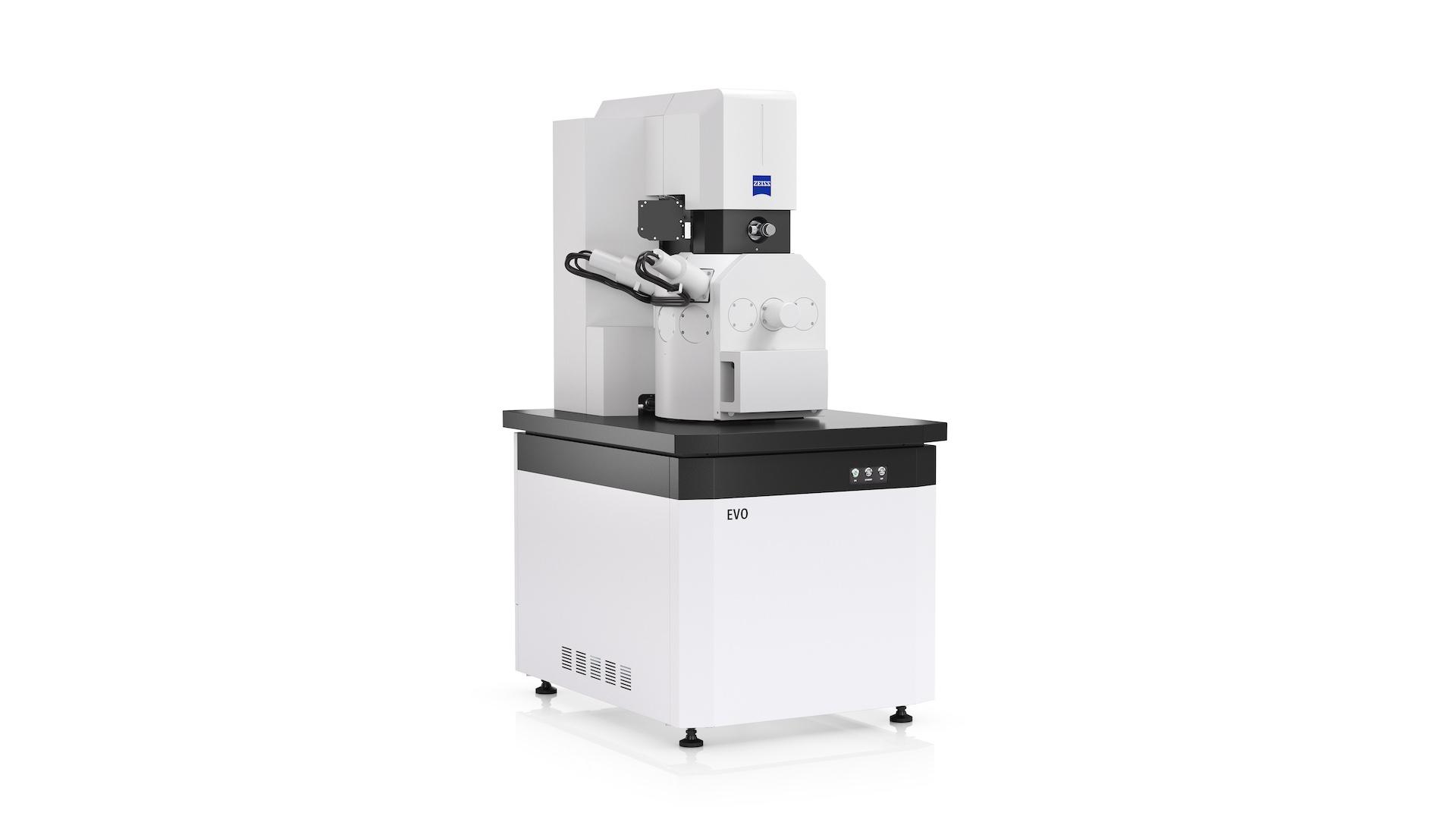

Elektronska mikroskopija in sistemi energijsko disperzne spektrometrije (EDS)

Poiščite vire onesnaženja

Izmerite morfološke lastnosti delcev in s popolnoma avtomatizirano elementno analizo razvrstite delce po kemični sestavi. ZEISS SmartPI, programska oprema za analizo delcev za elektronske mikroskope, avtomatizira prepoznavanje, analizo in razvrščanje delcev ter združuje upravljanje mikroskopa, obdelavo slik in elementno analizo v eni sami aplikaciji.

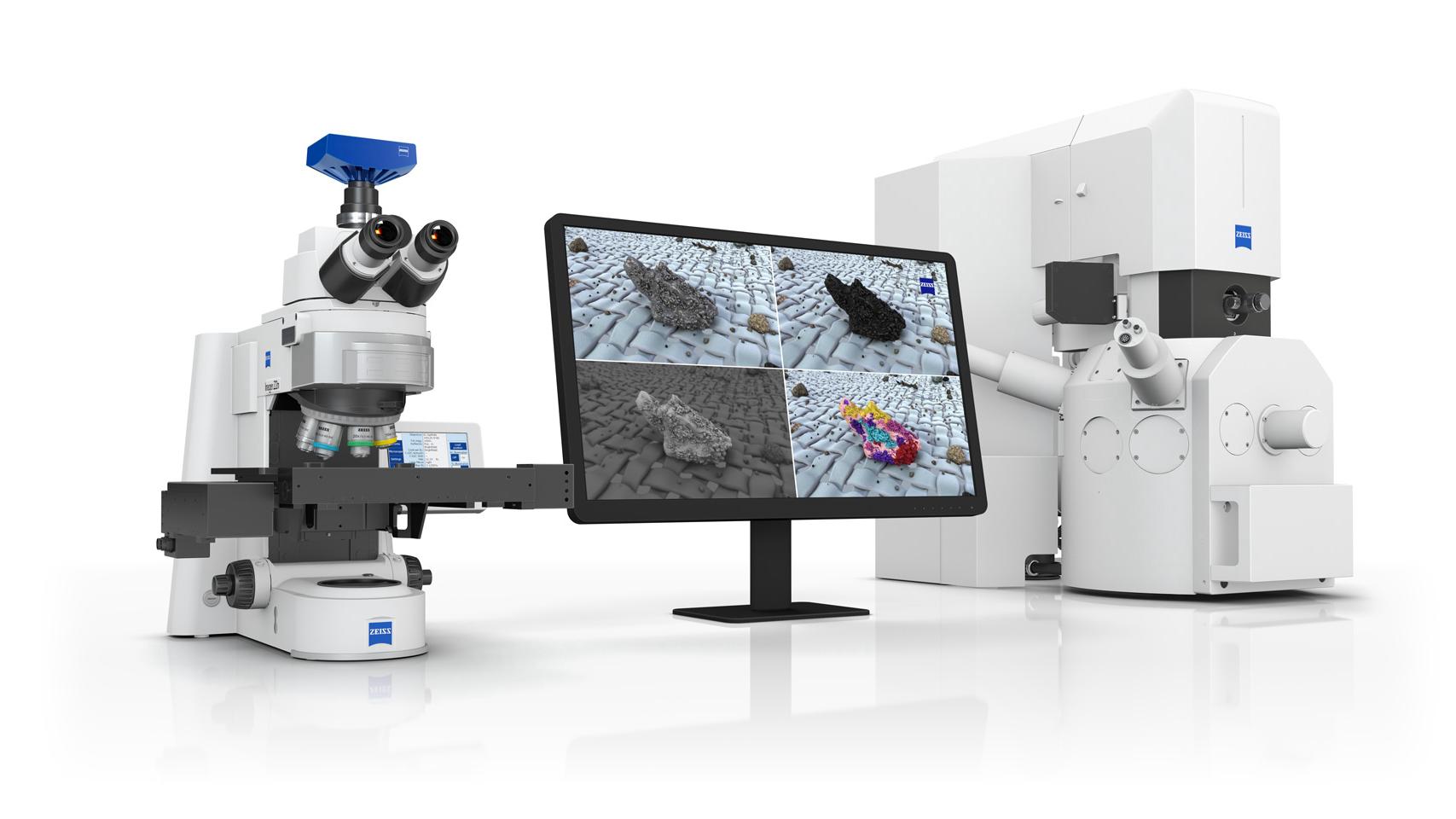

Svetlobni in elektronski mikroskopi ZEISS za tehnično čistost

Vstopite v novo dobo tehnične čistosti z družbo ZEISS

Vaše prednosti industrijskih meroslovnih rešitev družbe ZEISS:

  • Hitrejše analize in odločitve z najnovejšo meroslovno tehnologijo
  • Za tehnično čistost v proizvodnji, elektrotehniki, avtomobilski industriji in na številnih drugih področjih
  • Merjenje delcev v skladu z uveljavljenimi industrijskimi standardi (npr. VDA 19.1, ISO 16232)
  • Kontaminacija ostankov umazanije v skladu z uveljavljenimi preskusi čistosti
  • Preizkušanje in analiza čistosti v skladu s standardiziranimi postopki ekstrakcije
  • Celovita ponudba merilnih storitev: od vzdrževanja, servisiranja in nadomestnih delov do nadgradenj programske in strojne opreme, umerjanja, načrtovanja in svetovanja
  • Podpora vam in vašim zaposlenim pri vseh meroslovnih izzivih z usposabljanjem in izobraževanjem v meroslovni akademiji ZEISS Metrology
