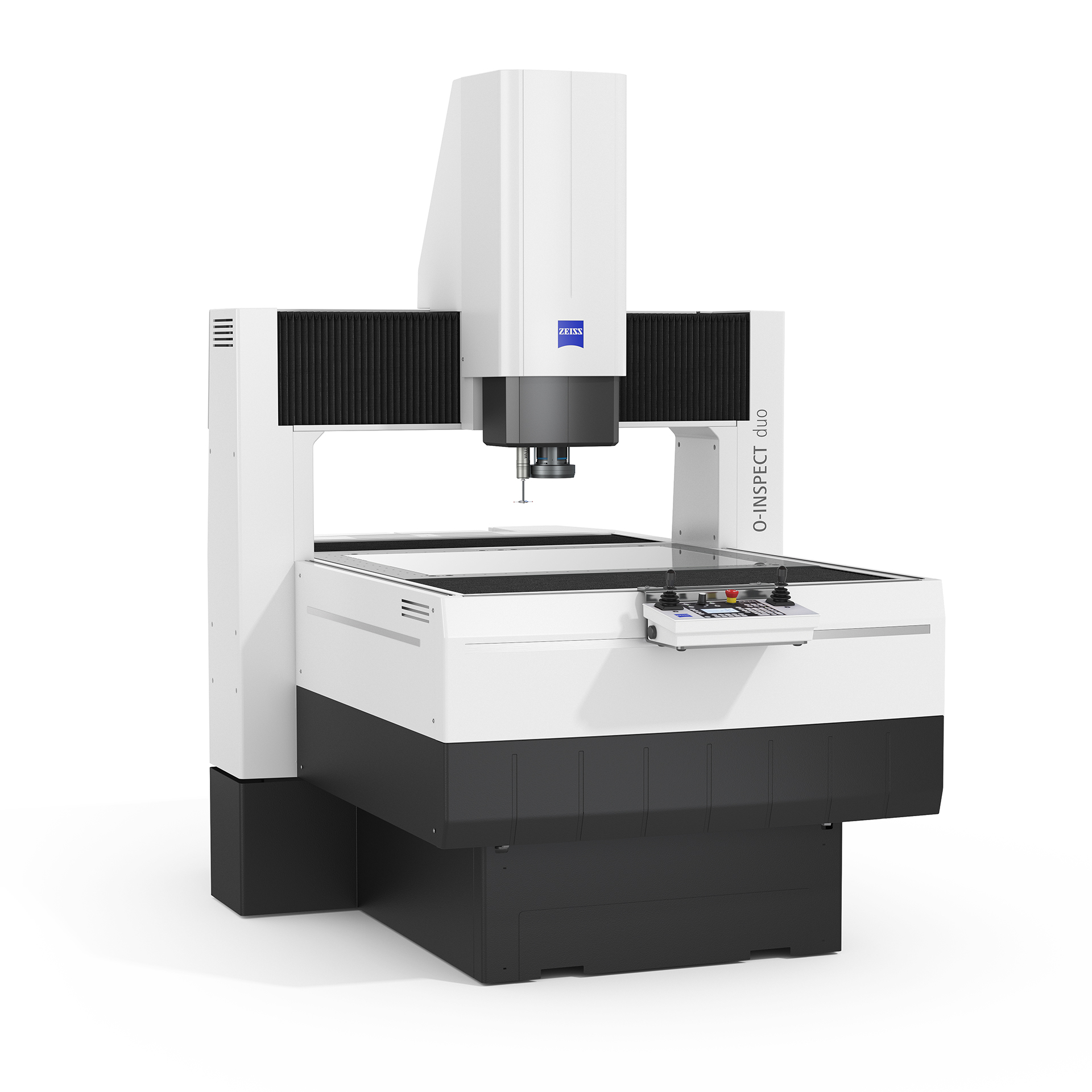

ZEISS O-INSPECT duo​

ZEISS O-INSPECT duo​

Mikroskop in merilni stroj v enem.

ZEISS O-INSPECT duo ponuja dve tehnologiji v enem stroju: velike obdelovance, kot so plošče tiskanega vezja, gorivne celice ali baterije, je mogoče v celoti izmeriti in pregledati v visoki ločljivosti. Kombinacija 3D-merilne tehnologije in mikroskopskega pregleda poveča učinkovitost in prihrani prostor v laboratorijih za kakovost. ZEISS O-INSPECT duo je na voljo v velikosti 8/6/3.

  • 2 v 1: Mikroskop in merilni stroj v eni napravi​
  • Hitre in natančne 3D-meritve – optične in taktilne​
  • Optika visoke ločljivosti z dodatno programsko opremo za pregledovanje ZEISS ZEN Core

Prvi sistem več tehnologij družbe ZEISS

Mikroskop ZEISS O-INSPECT duo kot »mikroskop OKMS« je mogoče pri zagotavljanju kakovosti uporabiti na dva načina: Natančno merjenje in visokoločljivo pregledovanje velikih ali številnih majhnih komponent. Naprava je bila posebej razvita tudi za vrste uporabe, kjer je potrebna kombinacija merjenja dimenzij in pregleda, vključno s segmentacijo, sestavljanjem in obdelavo barvnih slik. Namesto, da bi bilo potrebno kupiti OKMS in mikroskop, je v laboratorijih kakovosti potrebna le ena naprava, kar prihrani prostor in sistemske stroške. Preberite več o nadaljnjih prednostih večnamenske naprave za posamezna področja.​

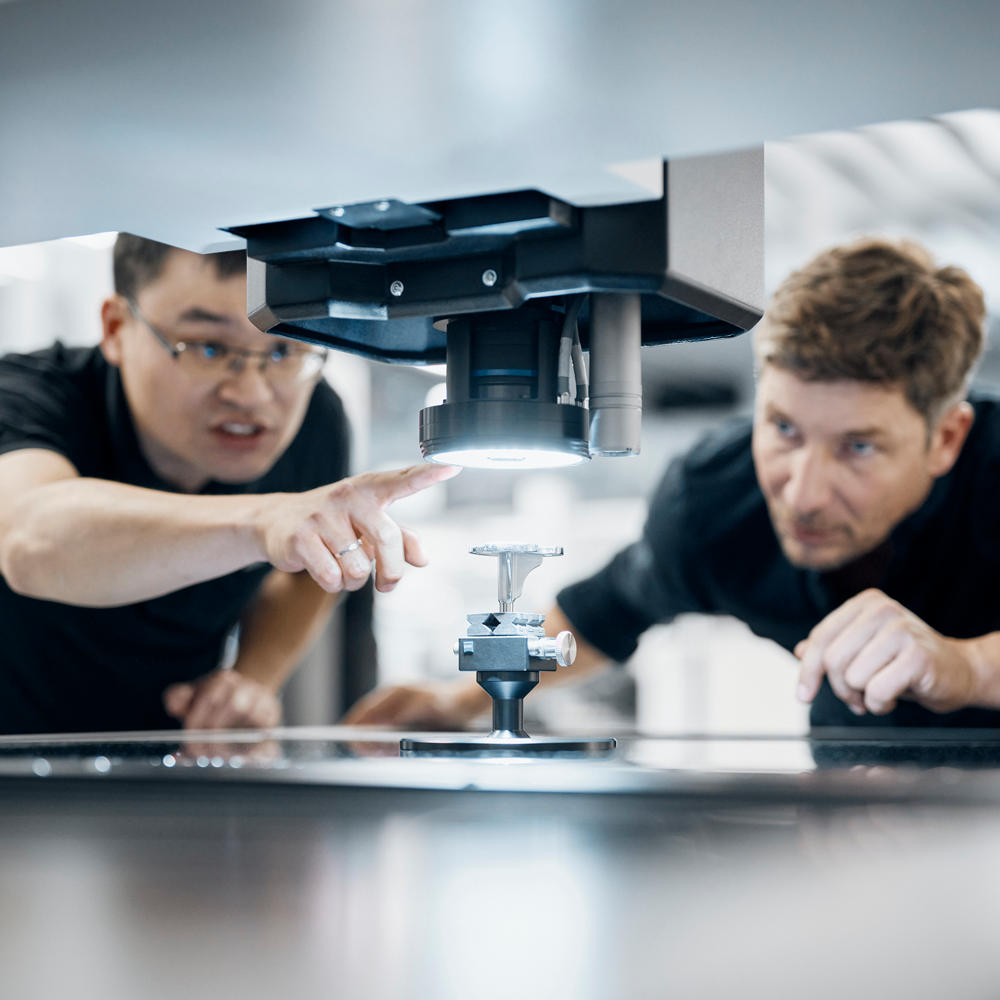

Natančne meritve – optične in taktilne
MEROSLOVJE

Natančne meritve – optične in taktilne​

Visoka natančnost za ravne in občutljive obdelovance​

ZEISS O-INSPECT duo je večsenzorni merilni stroj, ki navdušuje s svojo optiko visoke ločljivosti v kombinaciji s taktilnim senzorjem za skeniranje ZEISS VAST XXT. Senzor omogoča hitre in natančne 3D-meritve, saj z enim samim gibom zajame veliko število merilnih točk.

Zelo majhne ali občutljive dele je mogoče meriti brez stika in z odlično natančnostjo ter znatnim skrajšanjem časa merjenja zaradi sondiranja ZEISS VAST (ZVP). To je mogoče zaradi velikega vidnega polja z visoko ločljivostjo in izjemno natančnostjo slike, tudi na obrobnih območjih.

Pregledovanje in merjenje površin na enem stroju
MEROSLOVJE

Pregledovanje in merjenje površin na enem stroju​

OKMS danes, mikroskop jutri​

Poleg merjenja dimenzij je pri številnih obdelovancih potreben tudi pregled površine. Če sta se prej za merjenje in pregled uporabljali dve ločeni napravi, ZEISS O-INSPECT duo zdaj ponuja rešitev 2 v 1. Zahvaljujoč intuitivnemu upravljanju naprave in barvnemu senzorju kamere Discovery.V12 scout 160 c visoke ločljivosti 5 MP z objektivom z 12-kratno povečavo lahko zdaj naloge pregleda opravite tudi na merilni napravi. Poleg običajne uporabe s programom ZEISS CALYPSO lahko napravo uporabljate tudi za naloge mikroskopiranja z osnovno programsko opremo ZEISS ZEN Core.

Naš največji mikroskop​
MIKROSKOPIJA

Naš največji mikroskop​

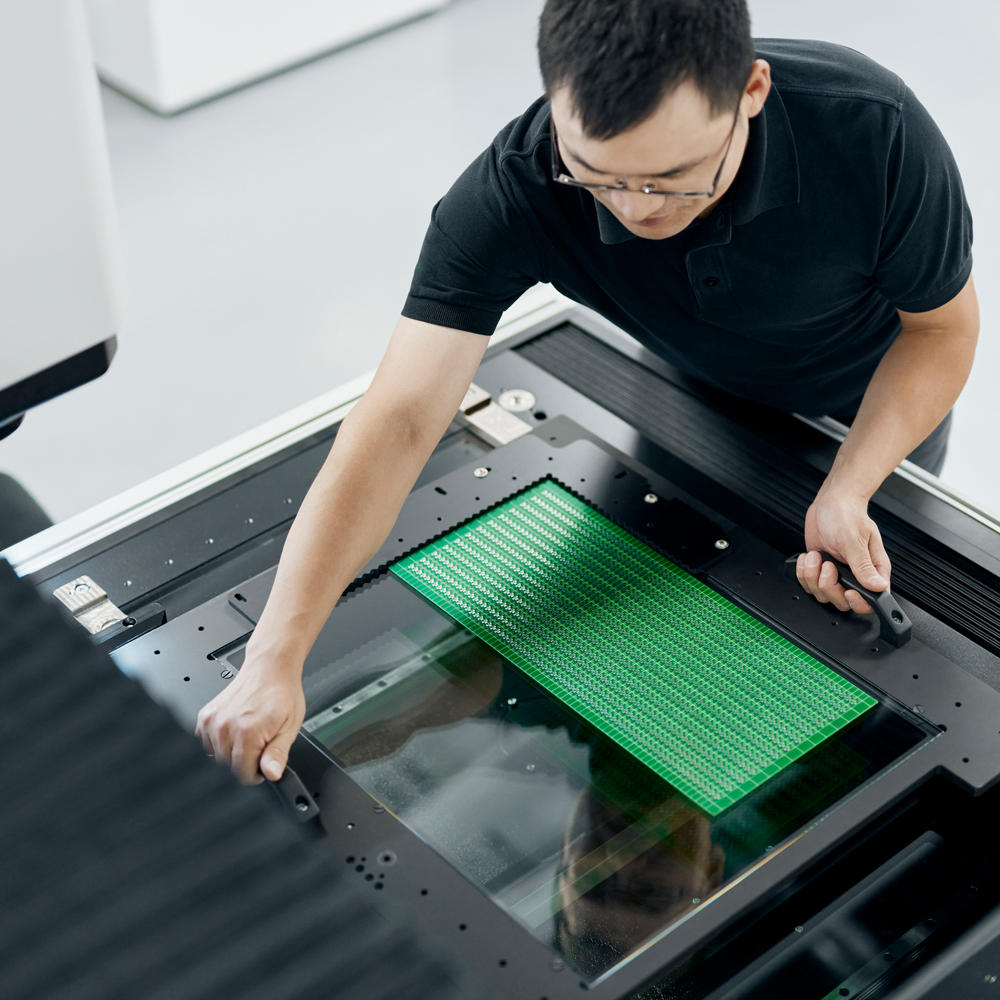

Pregledovanje velikih delov kot celote

Razdeljevanje na komponente je stvar preteklosti: Mogoče je celostno optično pregledovanje velikih obdelovancev, kot so plošče tiskanega vezja, gorivne celice ali baterije. S tem prihranite dragocene vire in čas ter zmanjšate izvor napak, ki nastanejo zaradi premikanja razdeljenih obdelovancev sem in tja med različnimi sistemi.

Poleg pregledovanja velikih delov je sistem ZEISS O-INSPECT duo primeren tudi za avtomatizirano pregledovanje številnih majhnih delov. To pomeni, da je treba merilni mikroskop naložiti le enkrat – pregled se nato izvede v enem samem koraku, ne da bi bilo potrebno zamenjati posamezne vzorce.

Barvna kamera visoke ločljivosti 5 MP
MIKROSKOPIJA​

Barvna kamera visoke ločljivosti 5 MP

Natančno odkrivanje napak​

Medtem ko črno-bele slike zagotavljajo velike kontrastne razlike v merilni tehnologiji, imajo barvne slike prednost pri mikroskopski analizi: Barvna slika z ločljivostjo 5 milijonov slikovnih pik jasno prikaže tudi majhne napake ter omogoča natančen pregled in vrednotenje. ZEISS O-INSPECT duo se lahko uporablja z osnovno programsko opremo za mikroskopijo ZEISS ZEN Core.

Če želite odpreti podatkovno okno z več podrobnostmi, kliknite na okrogle oznake na sliki.

Odkrijte podrobnosti
Odkrijte funkcije ZEISS O-INSPECT duo​
Veliko vidno polje z visoko ločljivostjo slike​

Senzor kamere ZEISS Discovery.V12 scout 160 c s 5 MP zagotavlja visoko ločljivost in omogoča vizualizacijo najmanjših podrobnosti in struktur zaradi 12-kratne povečave. Veliko vidno polje 16,1 × 12 mm omogoča prikaz več informacij na sliki. Barvna kamera omogoča natančno mikroskopsko analizo, hkrati pa zaradi visoke ločljivosti 5 MP zagotavlja dosledno natančne rezultate v meroslovju.

Osvetlitev​

Luč ringlight je sestavljena iz zunanjega in notranjega obroča z belimi LED diodami, ki jih je mogoče posamično upravljati v 16 segmentih. Naprava ima tudi koaksialno svetlobo, usmerjeno navzgor, in osvetlitev ozadja, kar omogoča analizo različnih aplikacij in obdelovancev.

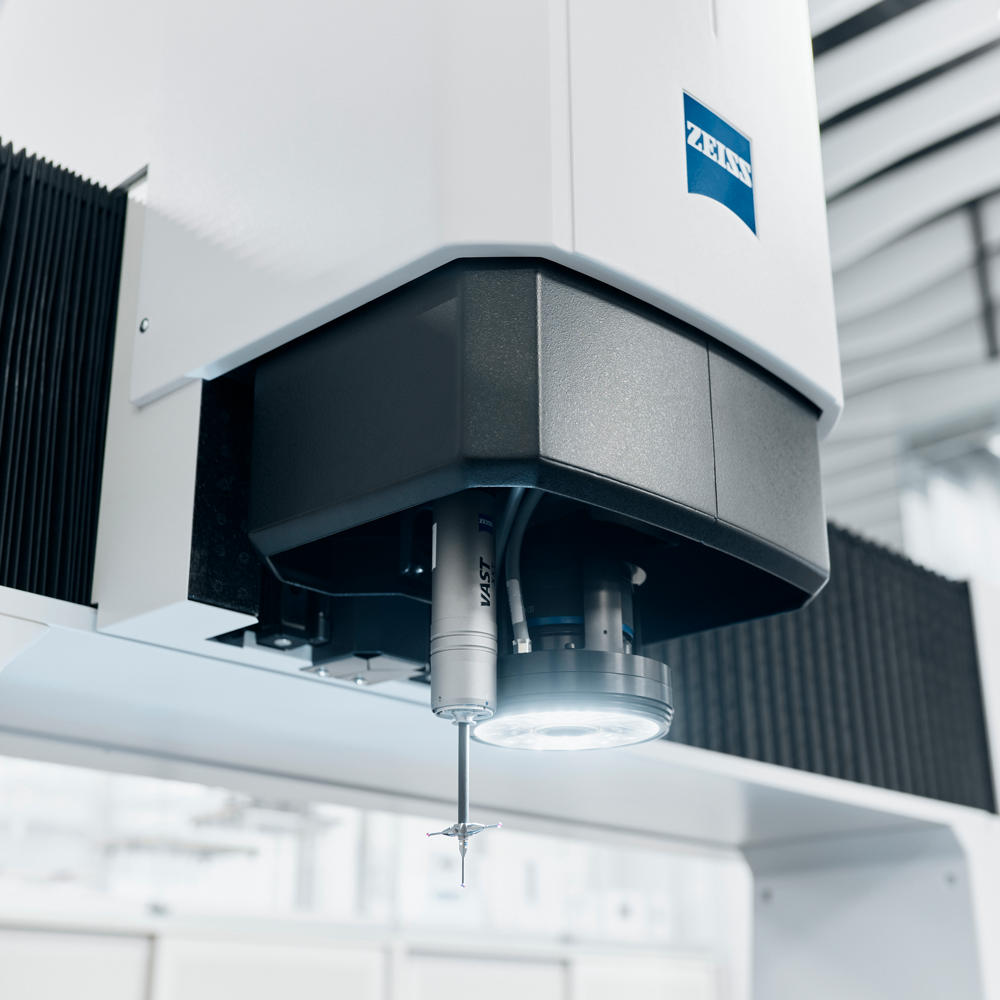

Hitre in natančne taktilne 3D meritve​

ZEISS VAST XXT omogoča zelo natančno skeniranje z zajemom velikega števila merilnih točk z enim samim premikom, kar zagotavlja natančnost od 1,5 µm + L/250 µm.

Velika miza za mikroskop​

Miza z merami 800 × 600 × 300 mm omogoča merjenje in pregled velikih obdelovancev z maso do 100 kg, ne da bi jih bilo potrebno pred tem razrezati, uničiti ali strojno obdelati. Zaradi velike mize se lahko samodejno pregleda tudi več manjših delov.

2 programska izdelka​

ZEISS CALYPSO ponuja izboljšane možnosti vizualizacije, ki vam prihranijo čas. Modeli CAD se lahko prikažejo prekrivno, s tem pa se hitro ugotovijo morebitna odstopanja (med DEJANSKIMI in NOMINALNIMI). ZEISS CALYPSO z različnimi možnostmi ponuja tudi prava orodja za posebne zahteve. ZEISS ZEN Core je sinonim za mikroskopijo: Zbirka programov poleg klasičnega slikanja vključuje tudi orodja za slikanje, segmentacijo, analizo in povezovanje podatkov za multimodalno mikroskopijo v povezanih laboratorijskih okoljih in proizvodnji.

Strokovna in uporabna poročila​

ZEISS PiWeb reporting omogoča dokumentiranje in vizualizacijo merilnih podatkov z enim klikom, s tem pa koristen vpogled v vaše dele in procese.

Optimalni kontrasti

Poleg koaksialne osvetlitve v smeri navzgor in osvetlitve ozadja ponuja ZEISS O-INSPECT duo tudi različne možnosti upravljanja osvetlitve ringlight. Notranji in zunanji obroč LED lahko vklopite in izklopite ločeno ali pa aktivirate le posamezne segmente.​
Analiza membran, kompozicij, tesnil, premazov in trdnih materialov​

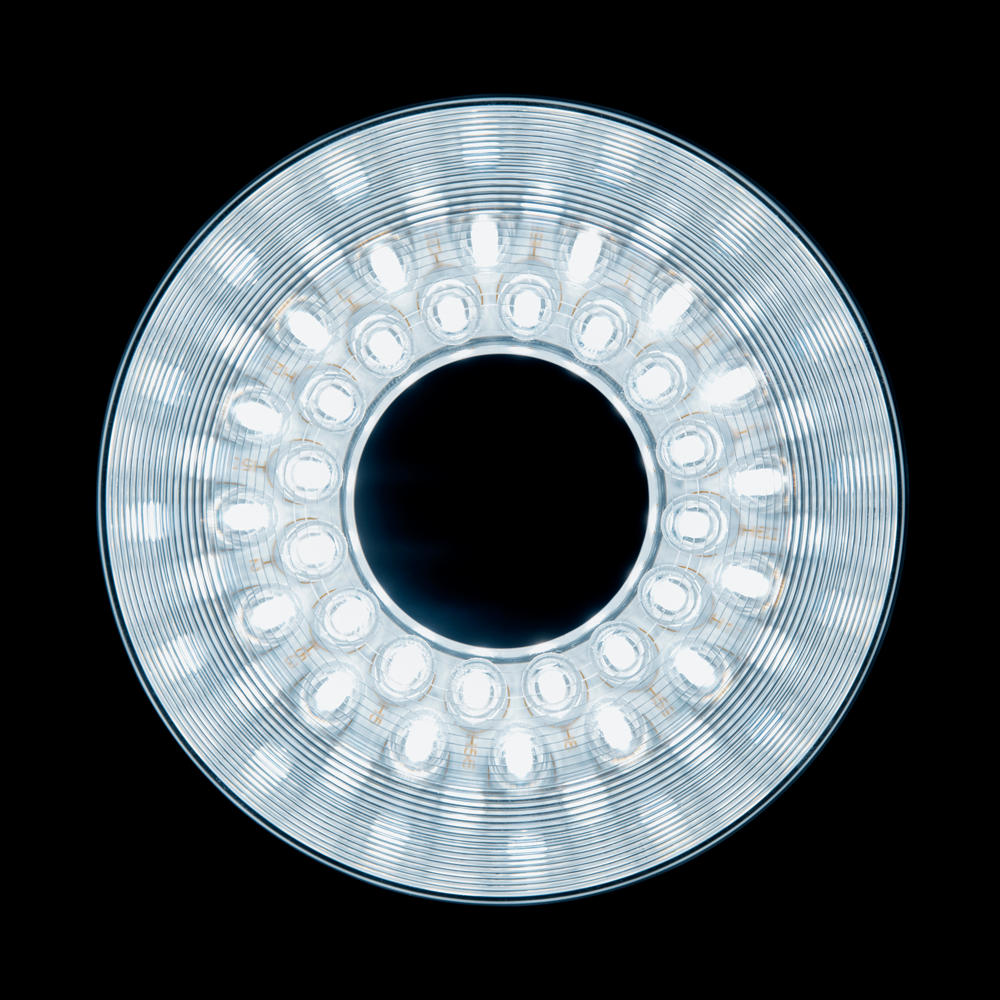

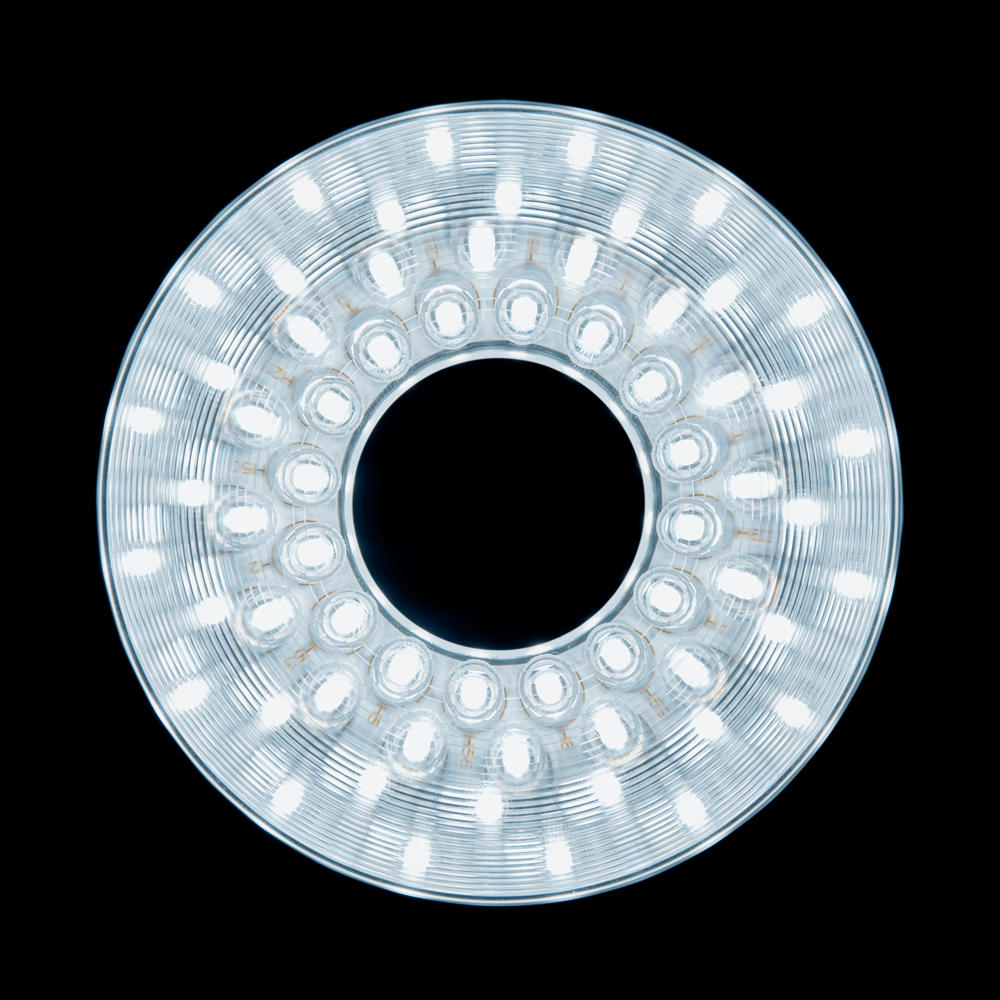

Notranje in zunanje LED diode​

Luč ringlight je sestavljena iz notranjih in zunanjih LED diod bele barve. Kombinacija notranjih in zunanjih LED diod zagotavlja maksimalno osvetlitev obdelovanca.

Notranje LED diode

Notranje LED diode​

Notranji svetlobni obroč poveča kontraste v strukturi površine, kar omogoča izboljšave, kot je boljše ostrenje – za še natančnejše rezultate meritev.

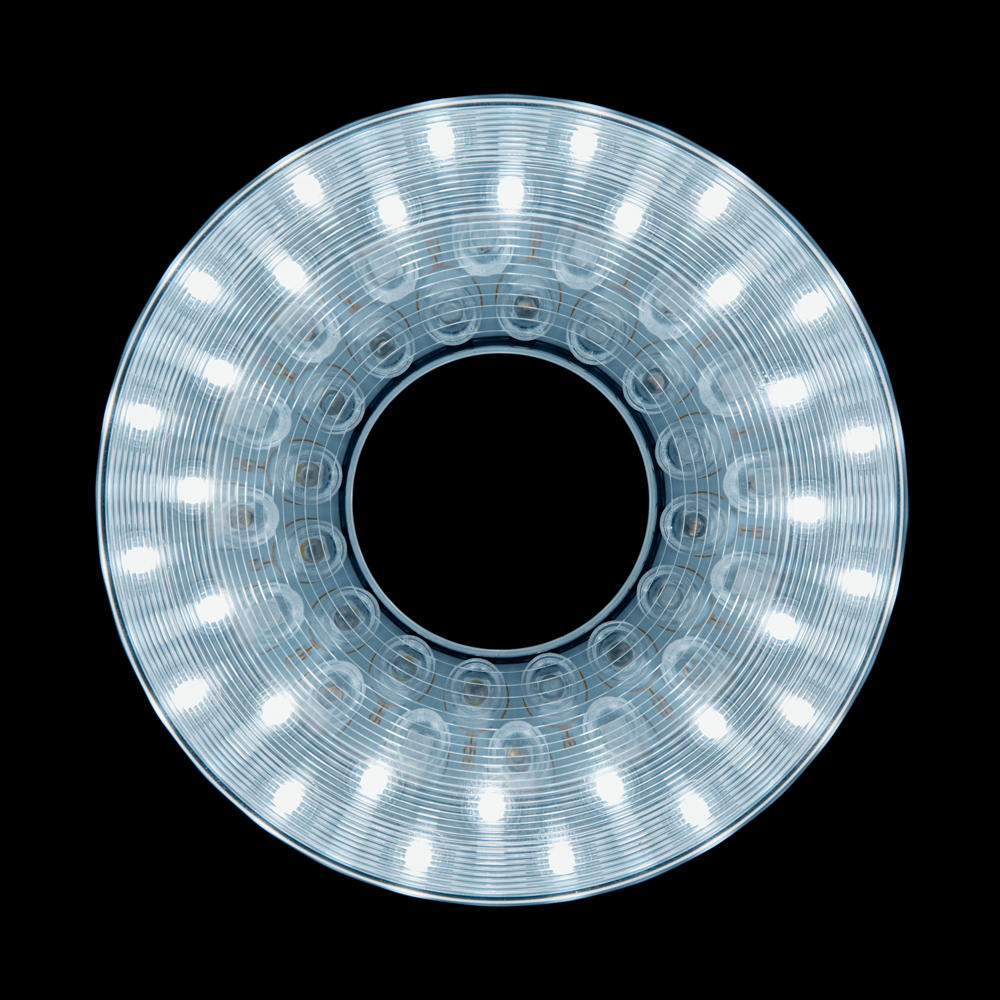

Zunanje LED diode

Okvir celice

LED diode zunanjega obroča omogočajo filtriranje moteče svetlobe iz okolice. To zagotavlja prednosti, kot je osvetlitev barvnih materialov z visokim kontrastom.

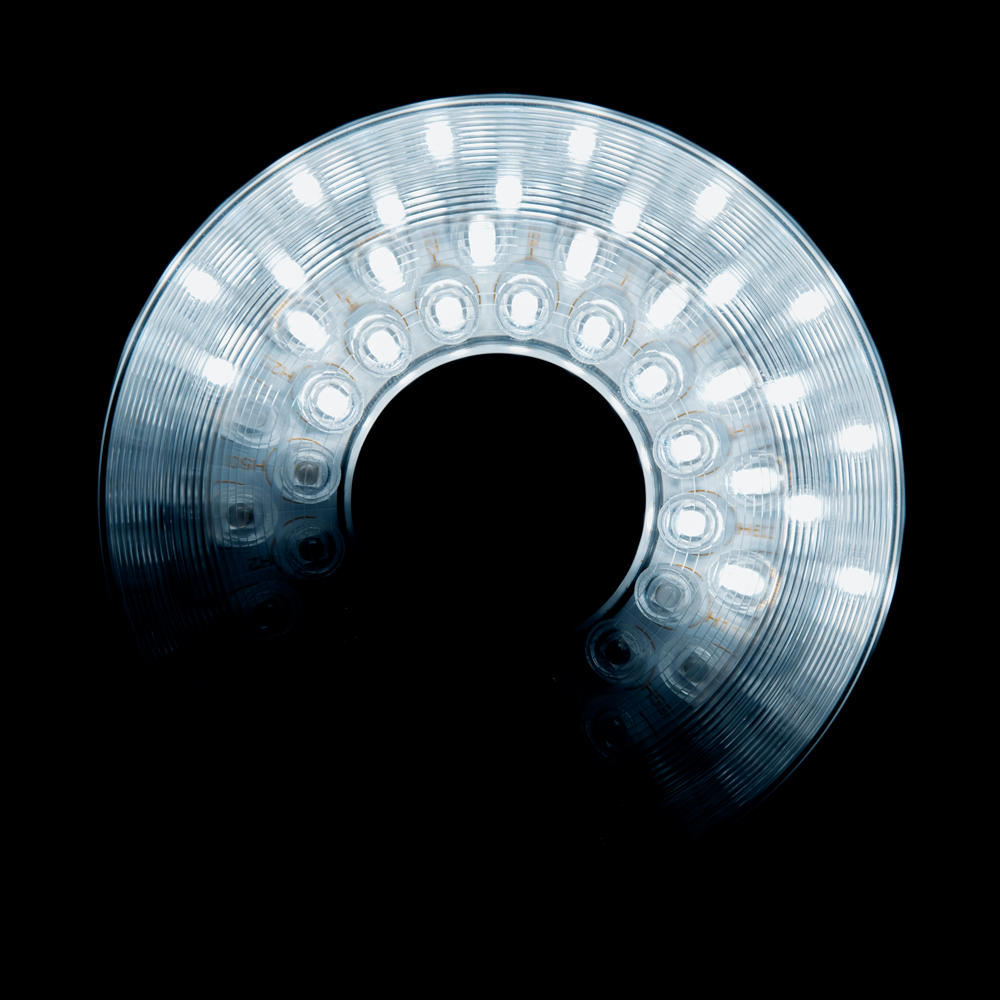

Segmentna osvetlitev​

Segmentna osvetlitev​

Svetlobni obroč je sestavljen iz 16 segmentov, ki jih lahko upravljate posamično. To zagotavlja optimalno osvetlitev glede na lastnosti obdelovanca.

Ergonomska in priročna uporaba​

ZEISS O-INSPECT duo mora izpolnjevati najvišje tehnične standarde glede kakovosti, zanesljivosti in hitrosti – obenem pa mora biti tudi varen, ergonomičen in enostaven za uporabo. Tehnična odličnost naših komponent pride do izraza le, če je izdelek mogoče enostavno uporabljati, kot je predvideno. Zato smo ZEISS O-INSPECT duo opremili s koristnimi funkcijami.​

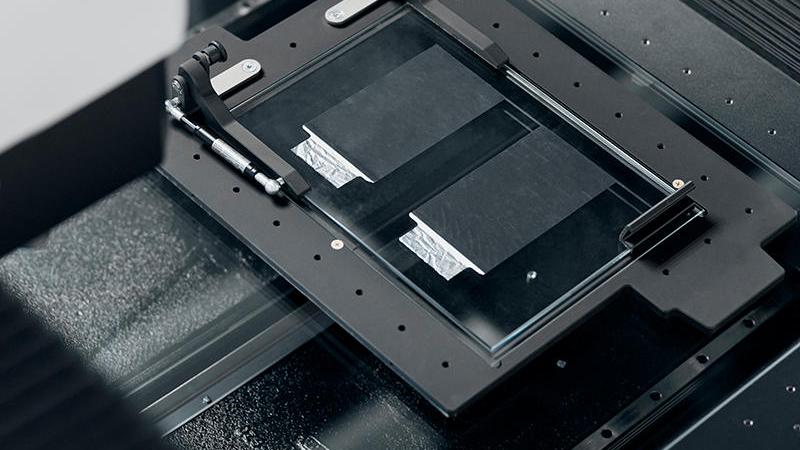

Izbirna paleta​

Izbirna paleta​

Izbirna paleta je primerna za ploščate obdelovance in omogoča enostaven transport ter varno pritrditev na stroj.

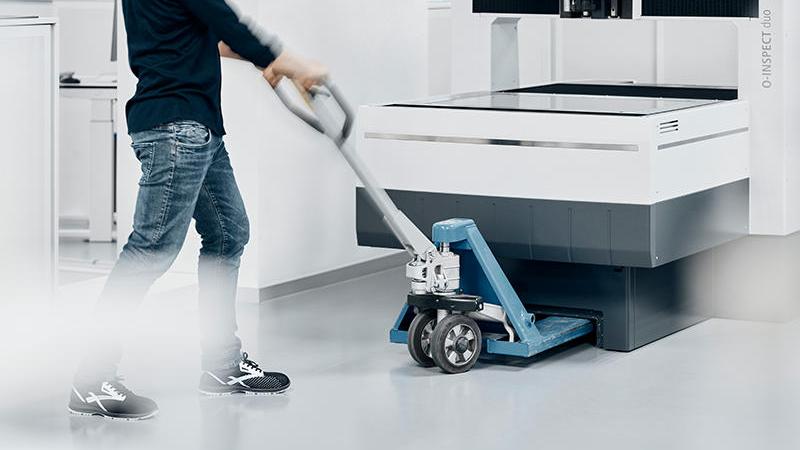

Snemljiv sprednji pokrov​

Snemljiv sprednji pokrov​

Zahvaljujoč snemljivemu sprednjemu pokrovu je mogoče ZEISS O-INSPECT duo priročno in enostavno prepeljati na želeno mesto in ga optimalno namestiti z viličarjem.

Nosilec nadzorne plošče​

Nosilec nadzorne plošče

Nosilec nadzorne plošče je mogoče prilagodljivo namestiti na katero koli stran stroja, kar zagotavlja optimalno dostopnost in upravljanje.

CALYPSO ali ZEN Core? Oba.

ZEISS O-INSPECT duo ima dva namenska programa s posebnimi funkcijami za postopke mikroskopije in meroslovja. Operaterjem z ustreznih področij se zato ni treba učiti uporabe nove programske opreme.

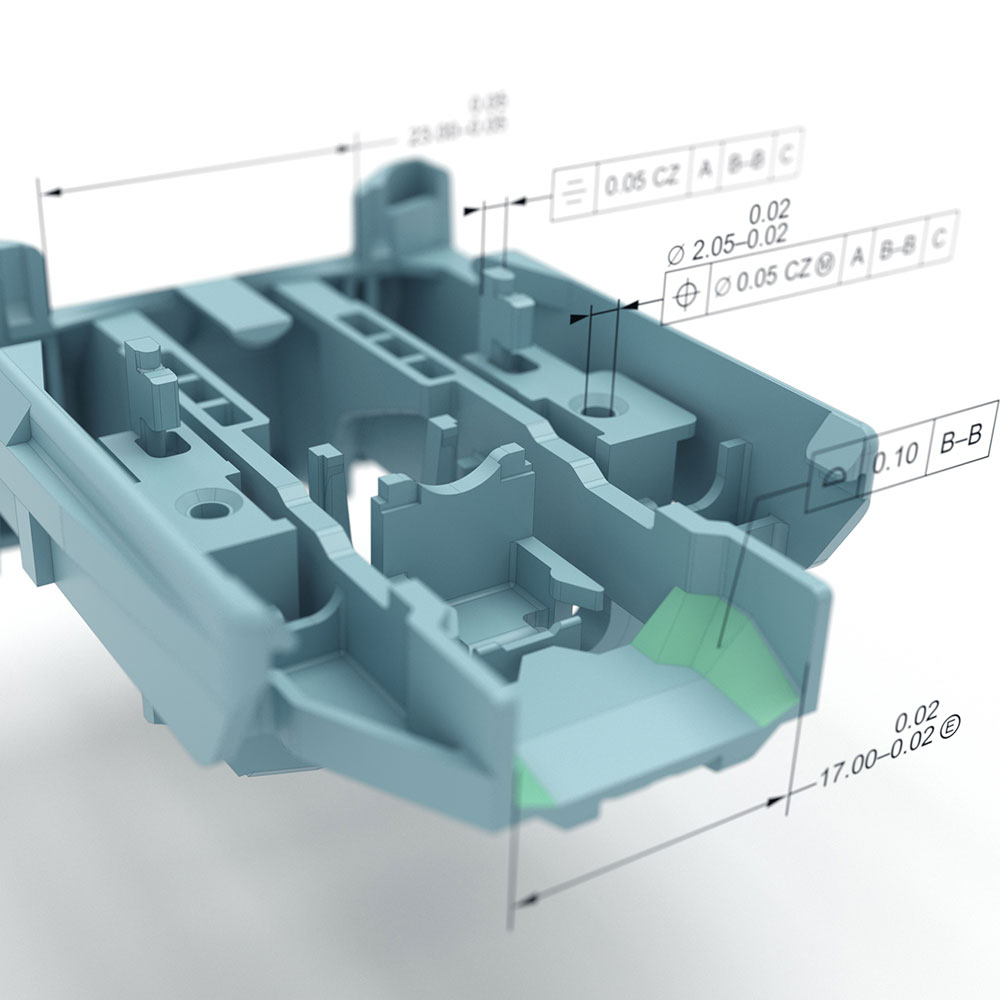

ZEISS CALYPSO za optimalen nadzor kakovosti​

ZEISS CALYPSO za optimalen nadzor kakovosti​

V kombinaciji s programsko opremo ZEISS CALYPSO lahko koordinatni merilni stroji ZEISS izkoristijo svoj polni potencial. Optimizirajte nadzor kakovosti: Programska oprema vas podpira pred merjenjem, med njim in po njem. Merite in analizirajte obdelovance z vrsto različnih funkcij in kar najbolje izkoristite svoj koordinatni merilni stroj.

    • Samodejna izdelava merilnega programa iz vmesnika PMI : ZEISS CALYPSO samodejno izdela merilne programe na podlagi podatkov vmesnika PMI, vključno z vsemi pomembnimi značilnostmi in lastnostmi.
    • Ustvarjanje različic različnih merilnih programov: Ker so vse različice merilnih programov ločene, lahko sledite vsem svojim korakom. Ni vam treba delati z različnimi kopijami, saj je vse urejeno neposredno v merilnem programu
    • Izvajanje in optimizacija merilnih strategij : Integrirano orodje za generiranje se uporablja za uporabo merilnih strategij, značilnih za podjetje, ali za optimizacijo vaših merilnih programov na podlagi priporočil družbe ZEISS.
    • Zmogljiva vizualizacija rezultatov meritev: ZEISS CALYPSO s programsko opremo ZEISS PiWeb reporting ponuja integrirano strokovno orodje za oblikovanje protokolov, s katerim lahko ustvarite smiselne vizualizacije rezultatov meritev.

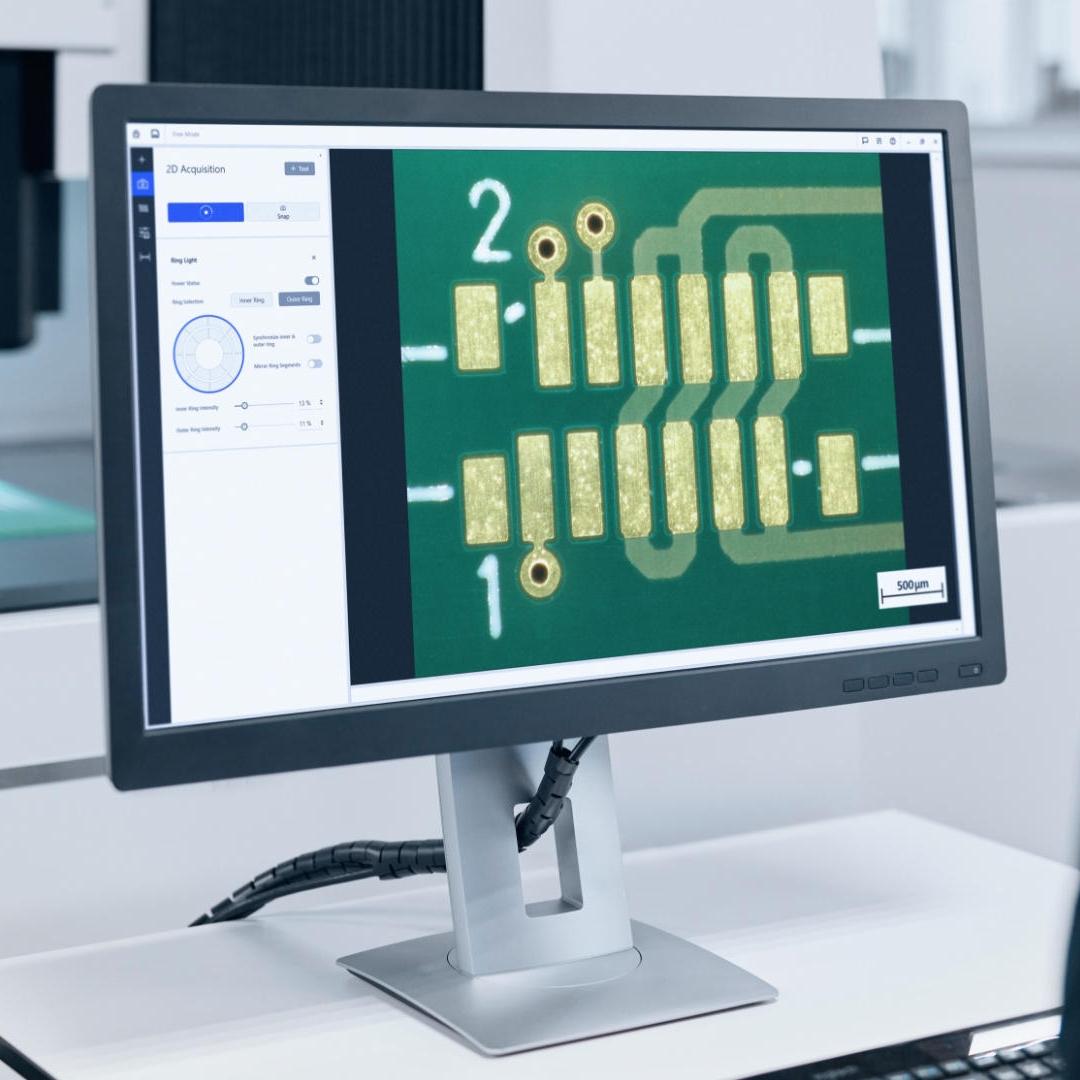

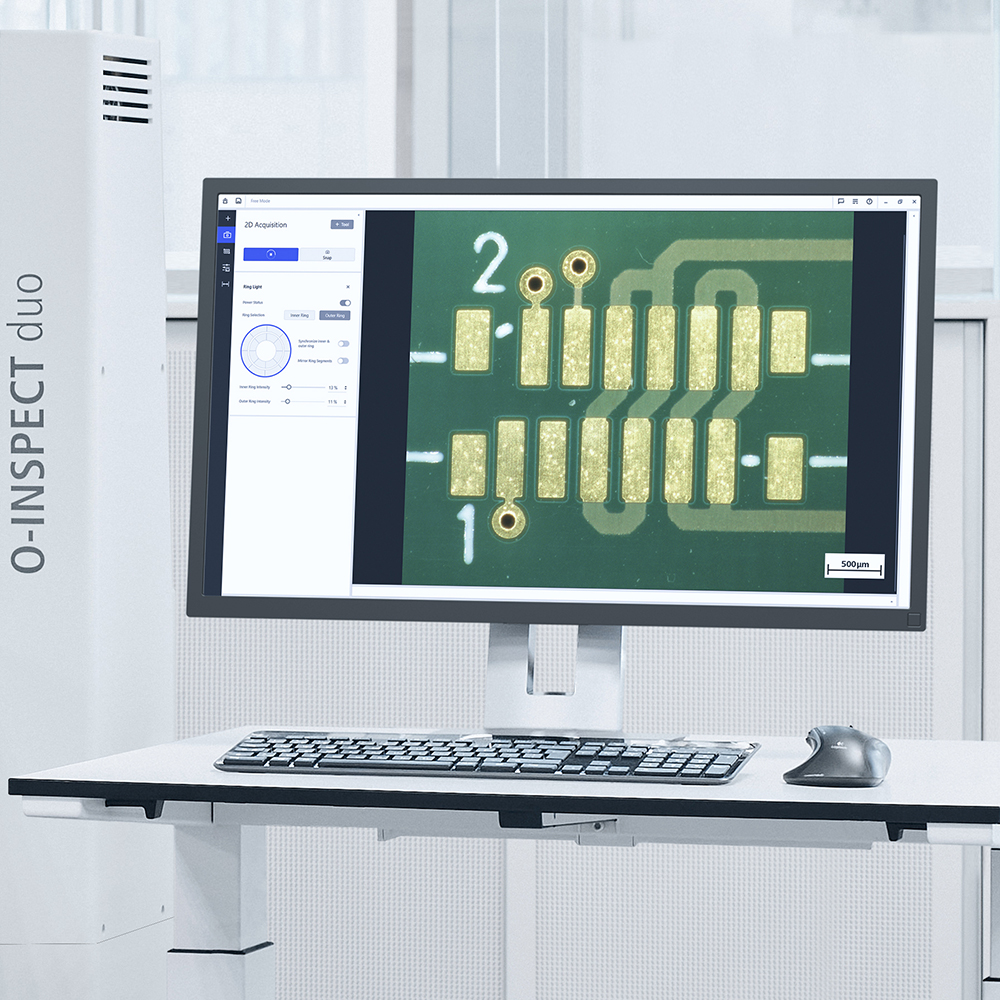

    Multimodalna, povezana mikroskopija s ZEISS ZEN Core​

    Multimodalna, povezana mikroskopija s ZEISS ZEN Core

    ZEN Core omogoča več kot le mikroskopsko slikanje: Programska oprema je najobsežnejša zbirka orodij za slikanje, segmentacijo, analizo in povezovanje podatkov za multimodalno mikroskopijo v povezanih laboratorijih za materiale. Ponuja tudi obsežne funkcije, kot so oblikovanje ploščic, polaganje (interferometrija) in samodejno zaznavanje napak.

      • En vmesnik za vse mikroskope ZEISS: ZEN Core vam zagotavlja enoten uporabniški vmesnik za mikroskope in kamere ZEISS. Izvajajte multimodalne delovne postopke ter povezujte vse slikovne in analitične podatke med sistemi, laboratoriji in lokacijami.
      • Napredno slikanje in samodejna analiza: ZEN Core je vaš nadzorni center za nastavitev funkcij samodejnega slikanja, segmentacije in analize sestavljenih svetlobnih mikroskopov.
      • Infrastrukturne rešitve za povezani laboratorij: ZEN Core zagotavlja infrastrukturo za povezana laboratorijska okolja in združuje vse vaše rešitve ZEISS za slikanje in mikroskopijo v enotnem uporabniškem vmesniku.

      Tehnični podatki

      Velikost

      8/6/3

      Kamera

      ZEISS Discovery.V12 scout 160 c, barvna kamera 5 MP, 2646 × 2056 slikovnih pik

      Osvetlitev

      16-segmentna svetloba LED-obroča z belimi LED diodami, koaksialno osvetlitvijo v smeri navzgor in osvetlitvijo ozadja

      Delovna razdalja v mm

      55

      Mehanska povečava

      12 ×

      Največje vidno polje v mm

      16,1 × 12

      Združljiva taktilna merilna glava

      ZEISS VAST XXT – TL1/TL3

      Zmogljivost

      100 kg

      Natančnost, taktilna in optična

      1D: 1,5 μm + L/250

      2D: 1,8 μm + L/250 μm

      3D: 2,2 μm + L/250 μm

      Programska oprema

      ZEISS CALYPSO (za meroslovje)

      ZEISS ZEN Core (za mikroskopijo)

      Primeri uporabe​

      Oglejte si videoposnetke s primeri uporabe in spoznajte, kako se s ZEISS O-INSPECT duo merijo in pregledujejo različni obdelovanci, kot so medicinska plastika, bipolarne plošče ali plošče tiskanega vezja.​
      • Merjenje in pregled elektronskih komponent s ZEISS O-INSPECT duo
      • Merjenje in pregled bipolarnih plošč s ZEISS O-INSPECT duo
      • Merjenje in pregled medicinske plastike s ZEISS O-INSPECT duo
      Michael Zeller

      V mikroskopiji imamo zdaj veliko več prostora za pregledovanje komponent, vzorcev pa nam ni treba več rezati

      Michael Zeller Višji vodja za področje tehnologije spremljanja in merjenja preskusne opreme, Zollner Elektronik AG

      Oglejte si naš predstavitveni posnetek s funkcijami, programsko opremo in najboljšimi praksami

      Doživite O-INSPECT duo med delovanjem in si oglejte naš spletni seminar o izdelku, v katerem boste slišali zanimive informacije naših produktnih vodij, predstavitve programske opreme in prvo izjavo ene od naših pilotnih strank. Izvedeli boste, kako bo kombinacija mikroskopije in meroslovja v eni sami napravi izboljšala vaše postopke zagotavljanja kakovosti.
