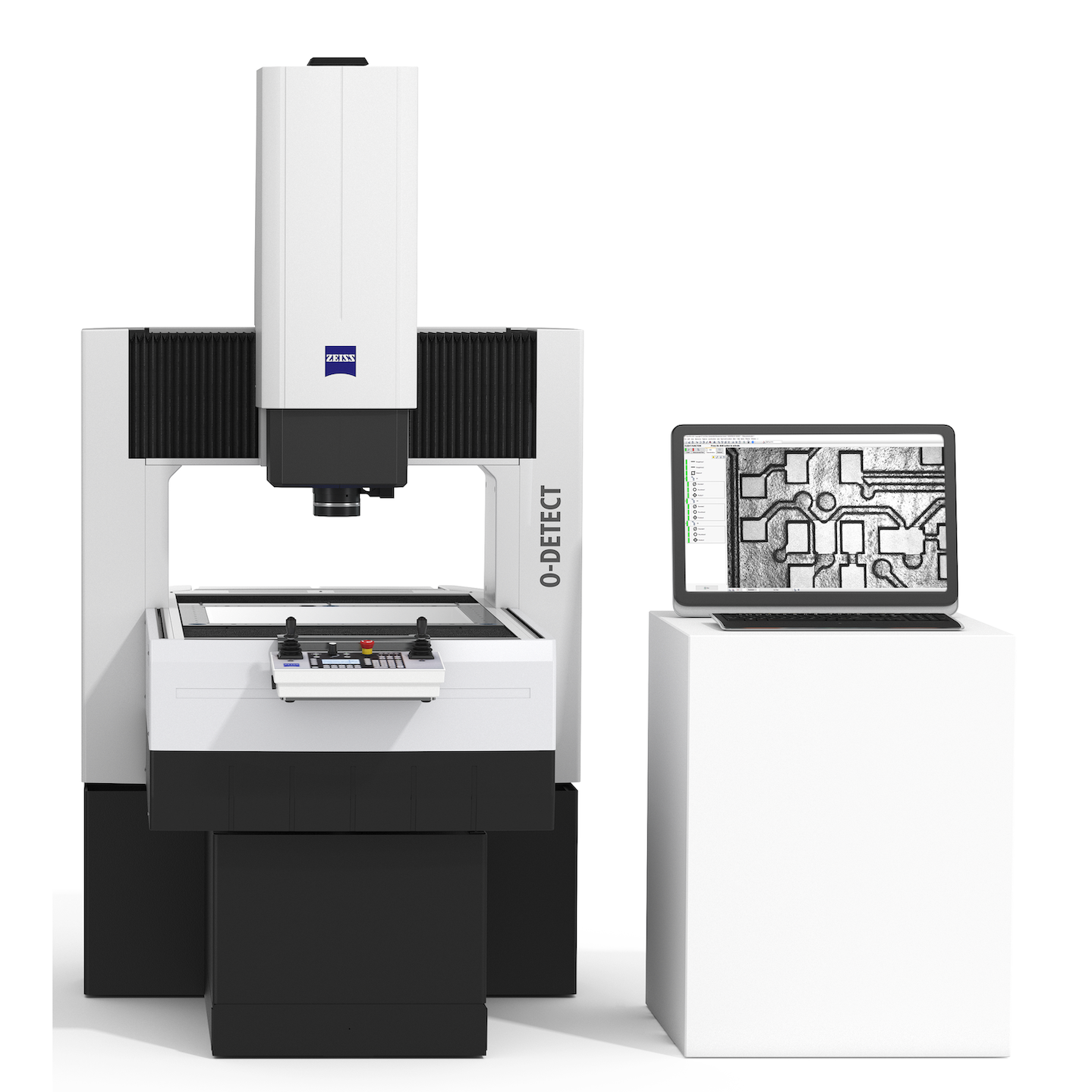

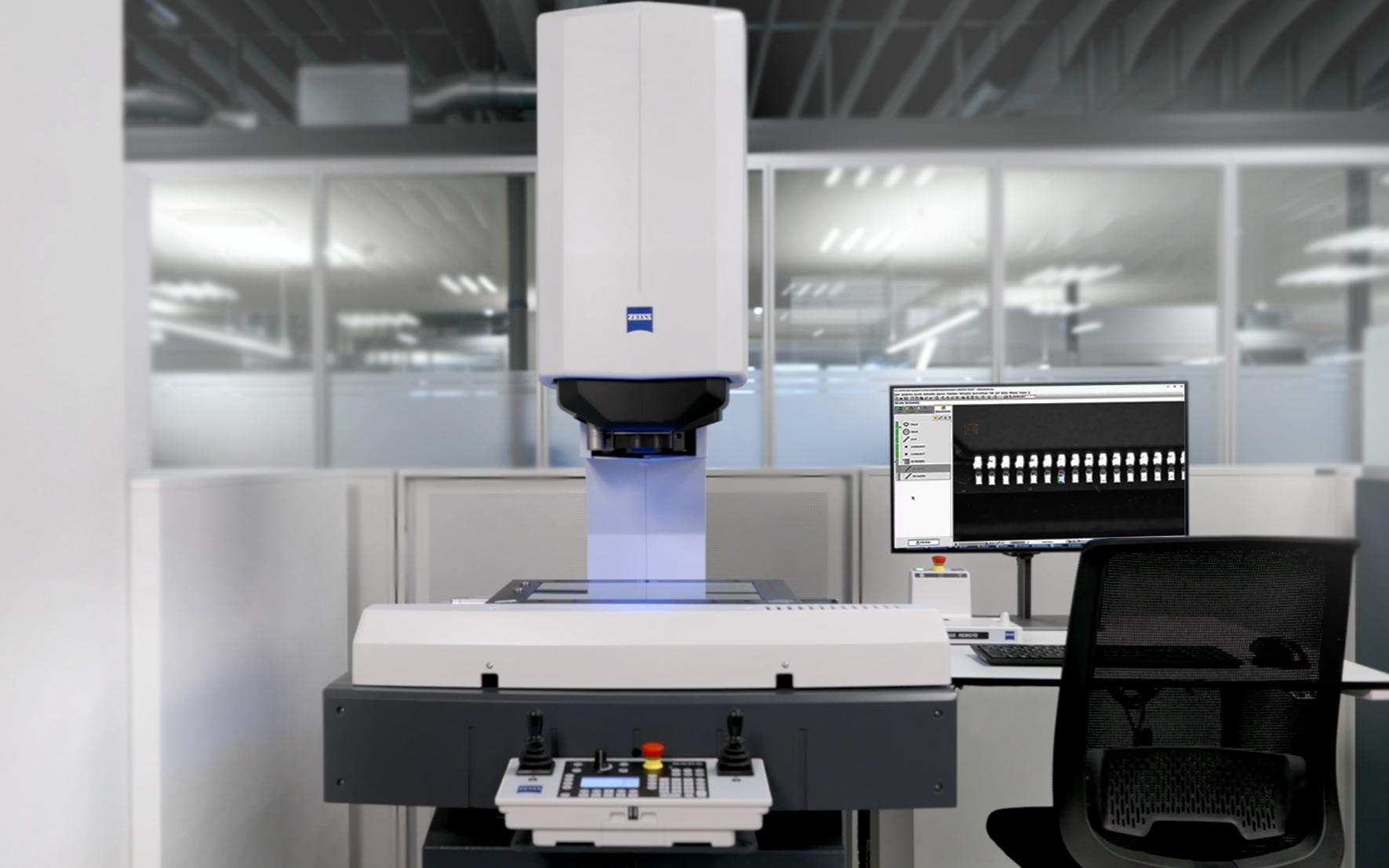

ZEISS O-DETECT

Vstopite v svet optičnega meroslovja

Intuitivno upravljanje, visokokakovostna kamera in hitro prilagodljiva osvetlitev za natančno merjenje. Primeren je za najrazličnejše komponente, predvsem pa za tiste, ki jih je najbolje pustiti nedotaknjene. Odkrijte novo generacijo optičnega meroslovja: ZEISS O-DETECT.

Visoka kakovost slike in odlična optika
Različne možnosti osvetlitve za večjo prilagodljivost
Enostavna nadgradnja z izbirnim taktilnim senzorjem

Lastnosti

Odlična optika

ZEISS Digital Zoom zagotavlja veliko vidno polje pri visoki ločljivosti – poveča učinkovitost in zajame več podrobnosti. Visokokakovostne slike so zajete s kamero z ločljivostjo 5 megapikslov in skupaj s tehnologijo ZEISS processing pretvorijo slike v natančne rezultate meritev.

Vsestranski in enostaven za nadgradnjo

Nova zamenljiva platforma za dodatke omogoča hitro zamenjavo različnih možnosti zgornjih luči za različne načine uporabe in to brez servisnega posega.

Enostavna navigacija in vizualizacija delov

Vgrajena pregledovalna barvna kamera z ločljivostjo 5 megapikslov hitreje določi položaj dela za začetek merjenja. Kamero nadzoruje programska oprema, zato ni treba uporabljati krmilne palice.

Stabilna natančnost

ZEISS O-DETECT je umerjen na natančno prostornino MPE E(3D) v skladu s standardom ISO-10360, zato zagotavlja zanesljivost in primerljivost po vsem svetu, hkrati pa tudi natančne 2D- in 3D-merilne podatke, ki so pomembni za visoko stopnjo skladnosti.

Strokovna in uporabna poročila

ZEISS PiWeb reporting omogoča dokumentiranje in vizualizacijo merilnih podatkov z enim klikom, s tem pa koristen vpogled v vaše dele in procese.

Hitre in natančne taktilne 3D-meritve

Po potrebi je mogoče stroj ZEISS O-DETECT opremiti s taktilnim enotočkovnim senzorjem ZEISS XDT, ki ponuja kombinirane meritve z več senzorji. To vam omogoča še večjo prilagodljivost pri opravljanju merilnih nalog.

Intuitivna in uporabniku prijazna programska oprema

Dolga zgodovina in izkušnje na področju meroslovja so združene v merilni programski opremi ZEISS CALYPSO. ZEISS CALYPSO express ima preprosto programsko okolje, ki omogoča kar najbolj enostaven vstop v svet optičnega meroslovja.

Odlična optika z različnimi možnostmi osvetlitve

Vrhunska kamera v vstopnem segmentu

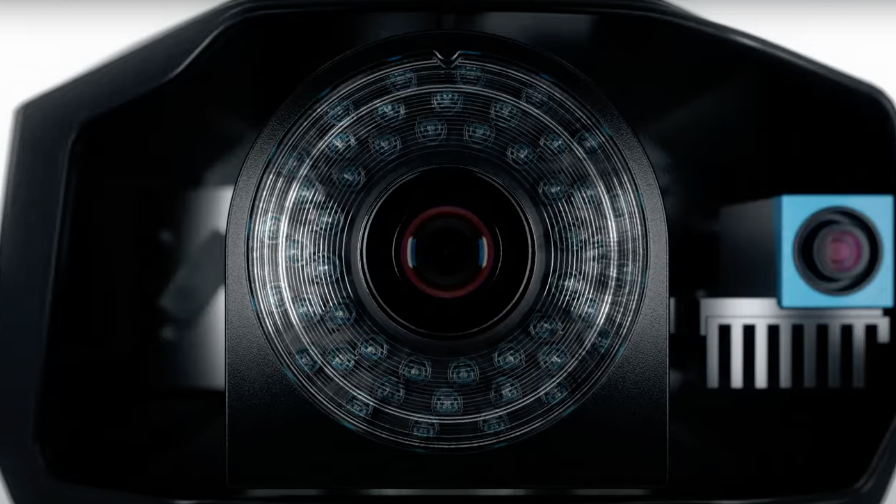

Ključni element stroja ZEISS O-DETECT je visokokakovostna kamera. Zaradi izpopolnjene programske opreme in nove funkcije samodejnega ostrenja se slika, ki jo posname kamera, pretvori v natančne rezultate meritev.

Hitro, natančno in intuitivno – zahvaljujoč pregledovalni kameri

Še ena bistvena komponenta sistema ZEISS O-DETECT je prva v svojem razredu: pregledovalna kamera z vgrajenim senzorjem z ločljivostjo 5 megapikslov. Pregledovalna kamera zajame celotno merilno območje, vključno z vsemi obdelovanci, ki so postavljeni na merilno mizo. Pridobljena pregledna slika se uporablja za premik merilne kamere na ustrezen položaj brez uporabe nadzorne plošče. To omogoča intuitivno in hitro programiranje.
Možnosti osvetlitve za vsako opravilo

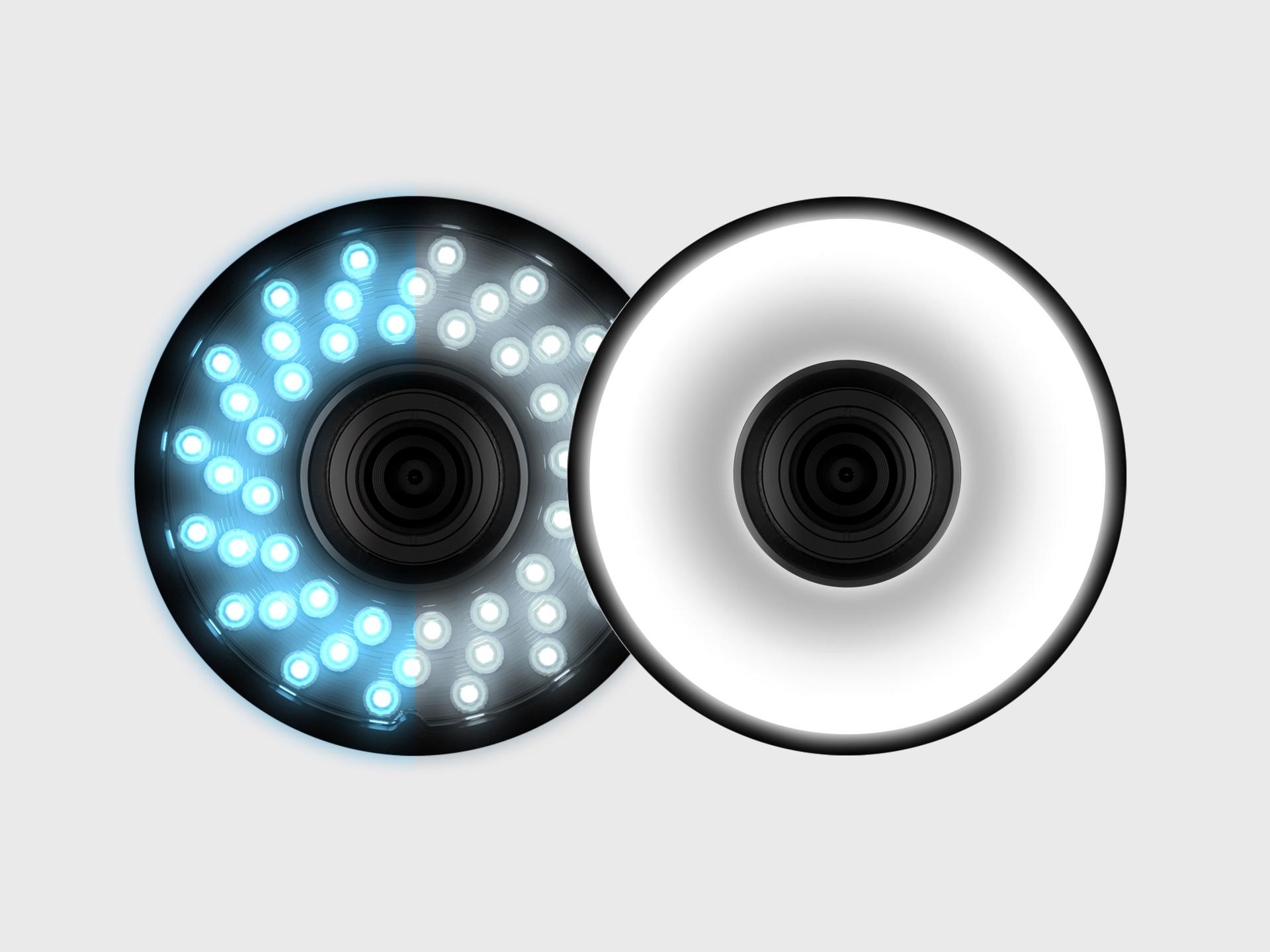

ZEISS O-DETECT ponuja različne možnosti osvetlitve za vse izzive, s katerimi se lahko soočite pri nekaterih merilnih nalogah. Luč ringlight z modrimi in belimi LED-segmenti za prilagodljivo osvetlitev splošnih obdelovancev in možnost razpršene svetlobe za sijoče obdelovance in zahtevne robove.

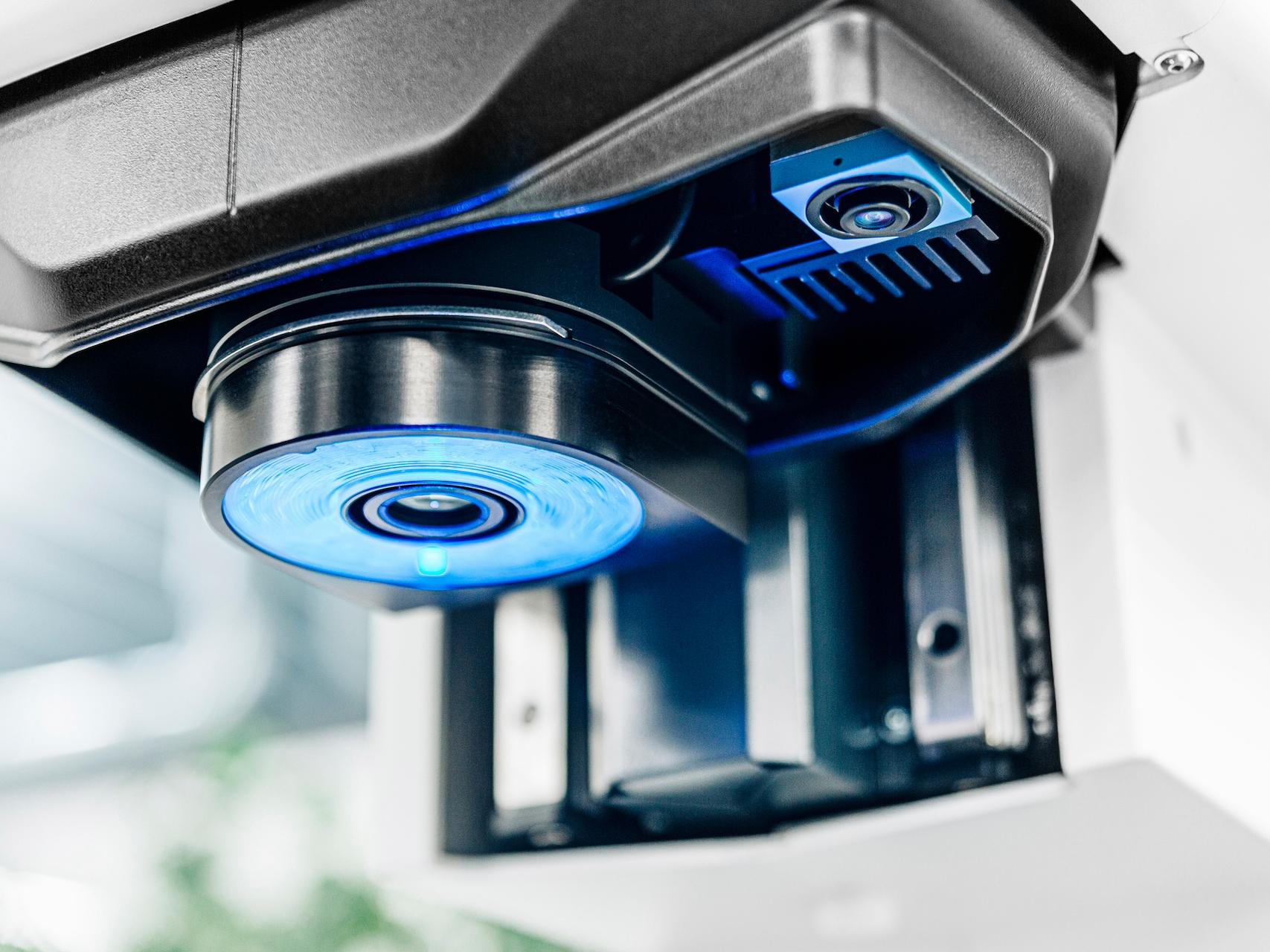

Zamenljive zgornje luči

Kakovostna osvetlitev ima ključno vlogo pri doseganju natančnih rezultatov meritev. Vsestranska in enostavno zamenljiva zgornja luč stroja ZEISS O-DETECT zagotavlja najboljše pogoje za to. Zgornja luč deluje samodejno in v skladu z uporabnikovimi nastavitvami.

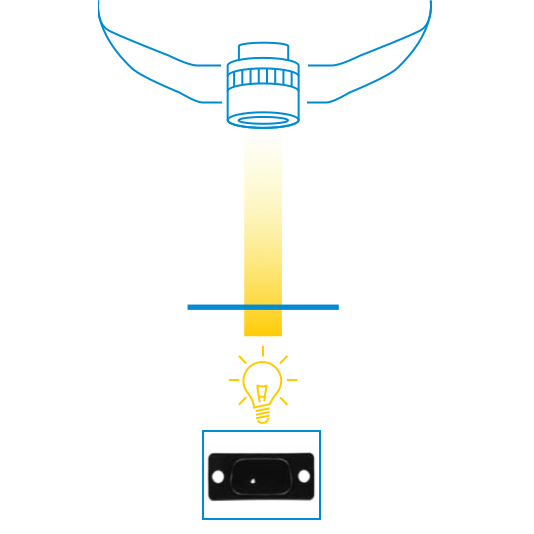

Osvetlitev ozadja

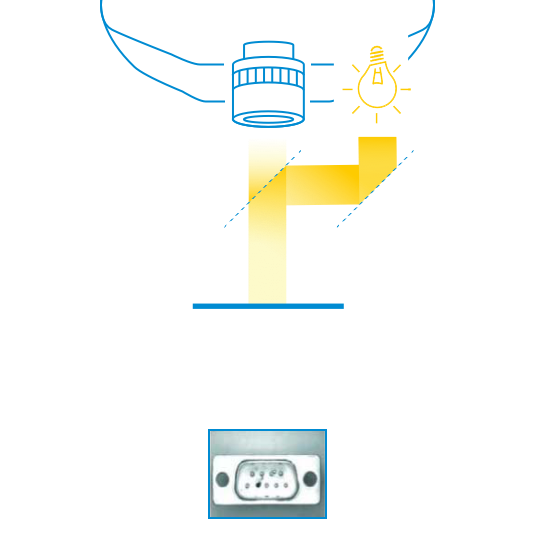

Koaksialna svetloba

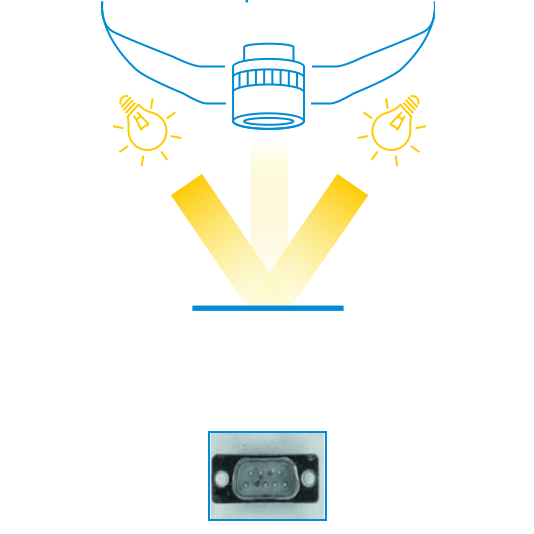

Zgornja luč

ZEISS O-DETECT: Enostavno zajemite sliko stvari, ki jih je bolje pustiti nedotaknjene
Zamenljive zgornje luči

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Enostavno zajemite sliko stvari, ki jih je bolje pustiti nedotaknjene

ZEISS O-DETECT
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Zamenljive zgornje luči

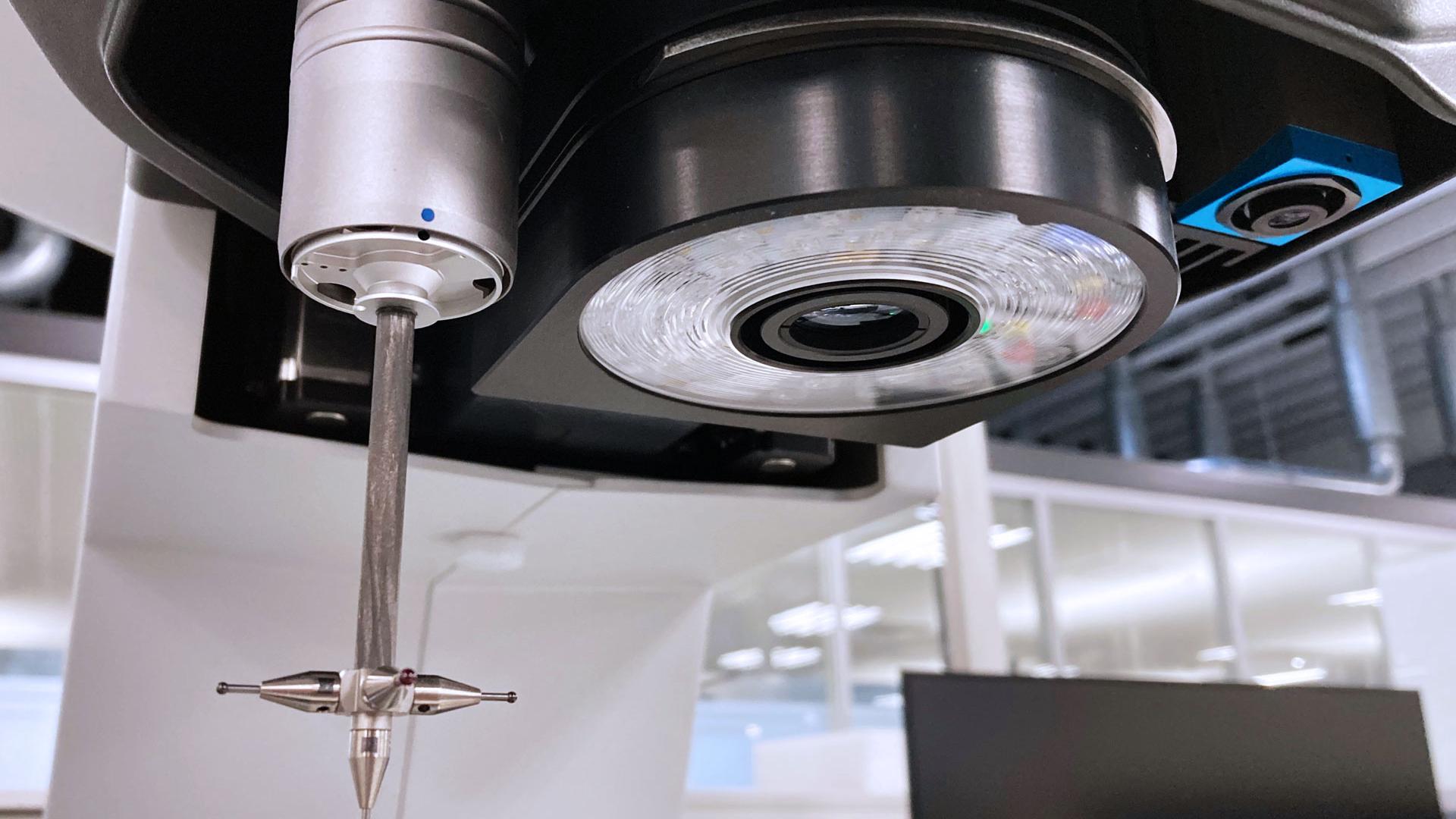

Večsenzorska možnost s ZEISS XDT

Hitre in natančne taktilne 3D-meritve

Z možnostjo ZEISS XDT je mogoče stroju ZEISS O-DETECT dodati taktilni enotočkovni senzor. Taktilni senzor omogoča enostaven dostop do stranskih izvrtin ali podrezov, ki jih ni mogoče zaznati z optičnim senzorjem kamere. Glede na nalogo je mogoče v merilni program, ki ga podpira CNC, namestiti in zamenjati posamezne konfiguracije tipal. ZEISS XDT kot pasivni merilni senzor zagotavlja ponovljive rezultate meritev, saj se za vsako posamezno točko sondiranja določi veliko število merilnih točk in izračuna stabilna srednja vrednost.

Programska oprema

Programska oprema ZEISS CALYPSO

Enostavna uporaba in programiranje

Univerzalna merilna programska oprema ZEISS CALYPSO ponuja visoko stopnjo prilagodljivosti za različne merilne naloge, ne glede na to, ali so zahteve preproste ali napredne. ZEISS CALYPSO express z jasnim uporabniškim vmesnikom in strukturiranimi delovnimi postopki omogoča preprosto programiranje in se ga je enostavno naučiti. S ZEISS PiWeb reporting lahko z nekaj kliki z miško ustvarite strokovna poročila.

Izvedite več

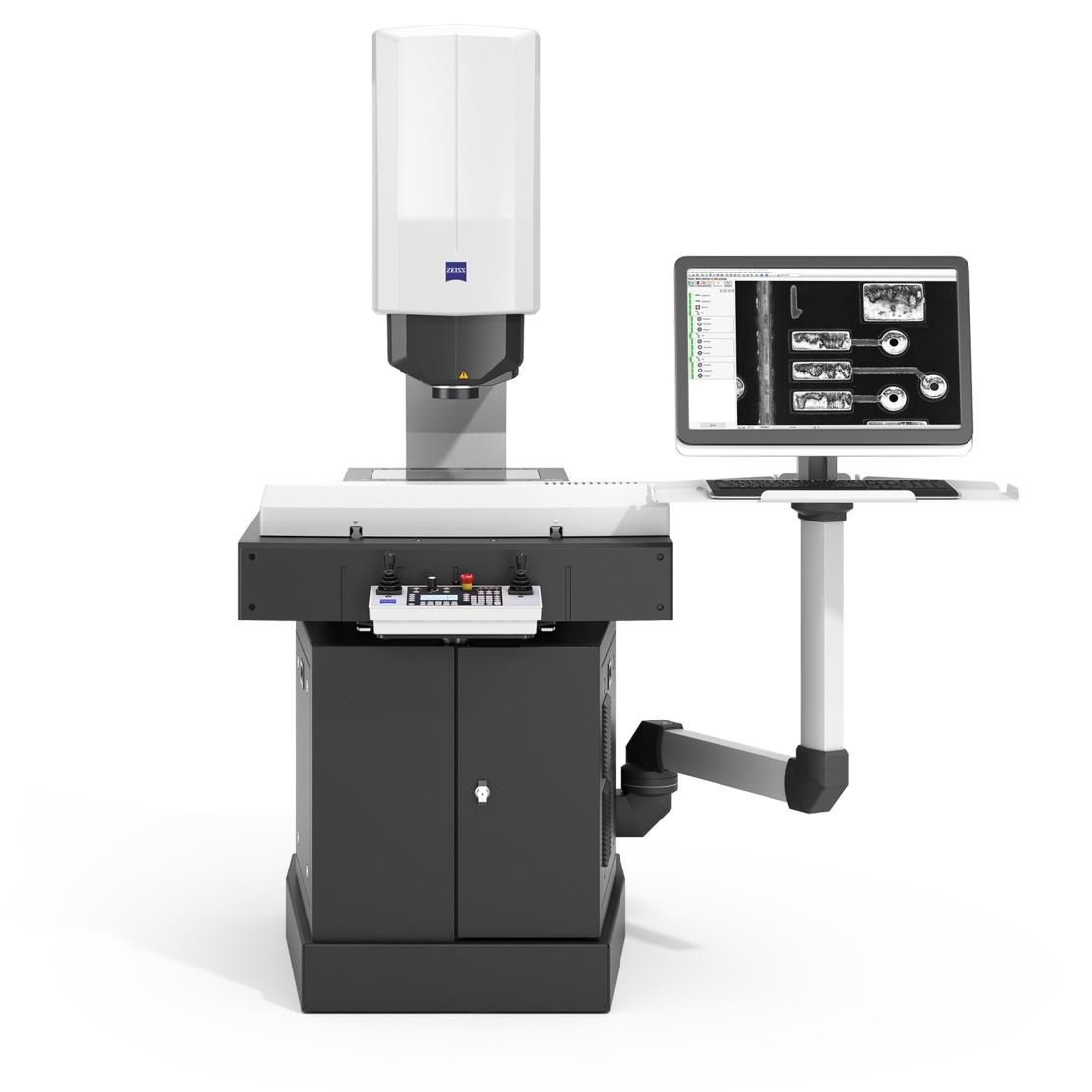

Tehnični podatki za ZEISS O-DETECT

	O-DETECT 3/2/2	O-DETECT 5/4/3
Kamera	ZEISS INVENTA D1	ZEISS INVENTA D1
Merilna prostornina	300 × 200 × 200 mm³	500 × 400 × 300 mm³
Vidno polje	8,4 × 7,0 mm²	8,4 × 7,0 mm²
Napaka merjenja dolžine MPE (EU)	v 2D: 1,9 µm + L/150 µm v 3D: 2,4 µm + L/150 µm	v 2D: 1,9 µm + L/150 µm v 3D: 2,4 µm + L/150 µm
Programska oprema	ZEISS CALYPSO	ZEISS CALYPSO

Primeri uporabe

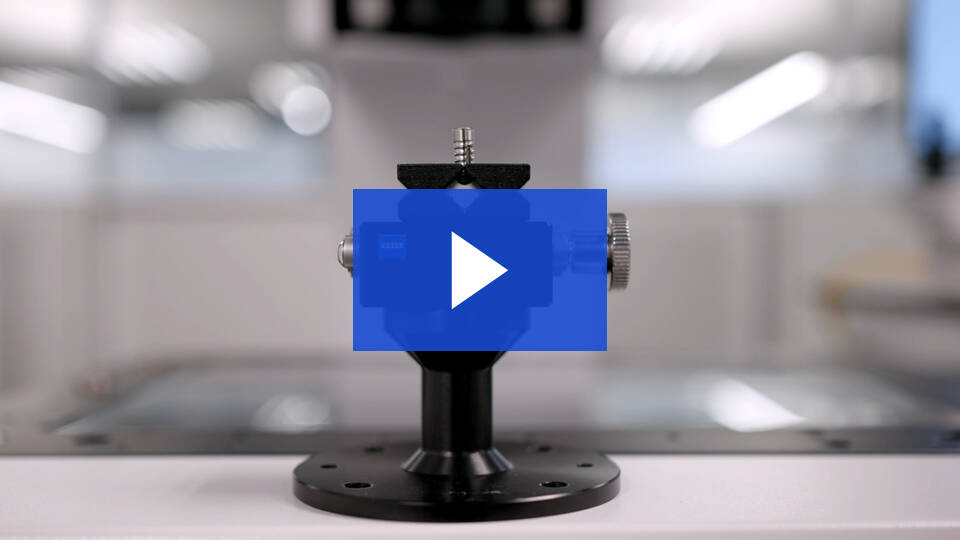

Merjenje sijočih in odsevnih medicinskih komponent s strojem ZEISS O-DETECT

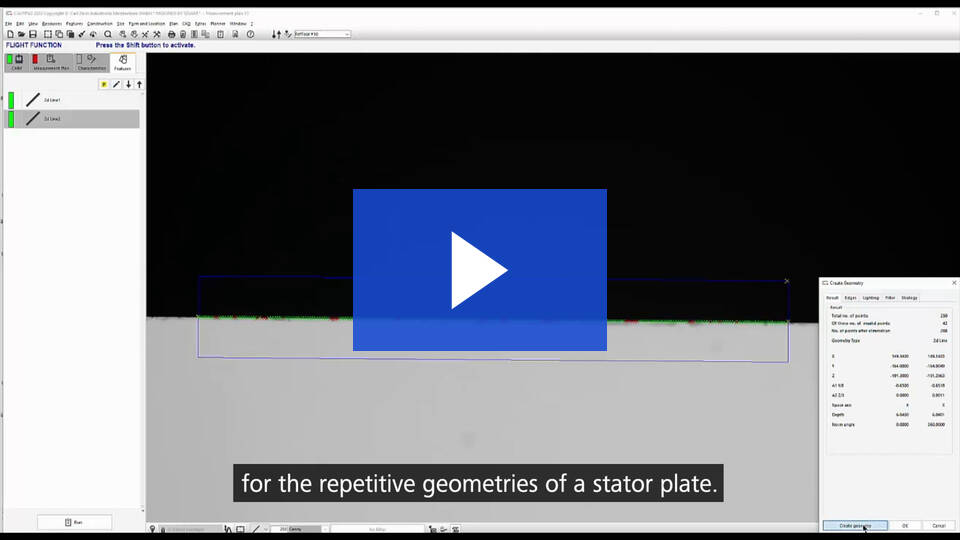

Merjenje komponent elektromotorjev s strojem ZEISS O-DETECT
Merjenje elektronskih komponent s strojem ZEISS O-DETECT

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Merjenje sijočih in odsevnih medicinskih komponent s strojem ZEISS O-DETECT
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Merjenje komponent elektromotorjev s strojem ZEISS O-DETECT
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Merjenje elektronskih komponent s strojem ZEISS O-DETECT

Preberite več o možnostih osvetlitve s strojem ZEISS O-DETECT

Izpolnite spodnji obrazec in prenesite naš informativni dokument.

Informativni dokument o možnostih osvetlitve s strojem ZEISS O-DETECT
