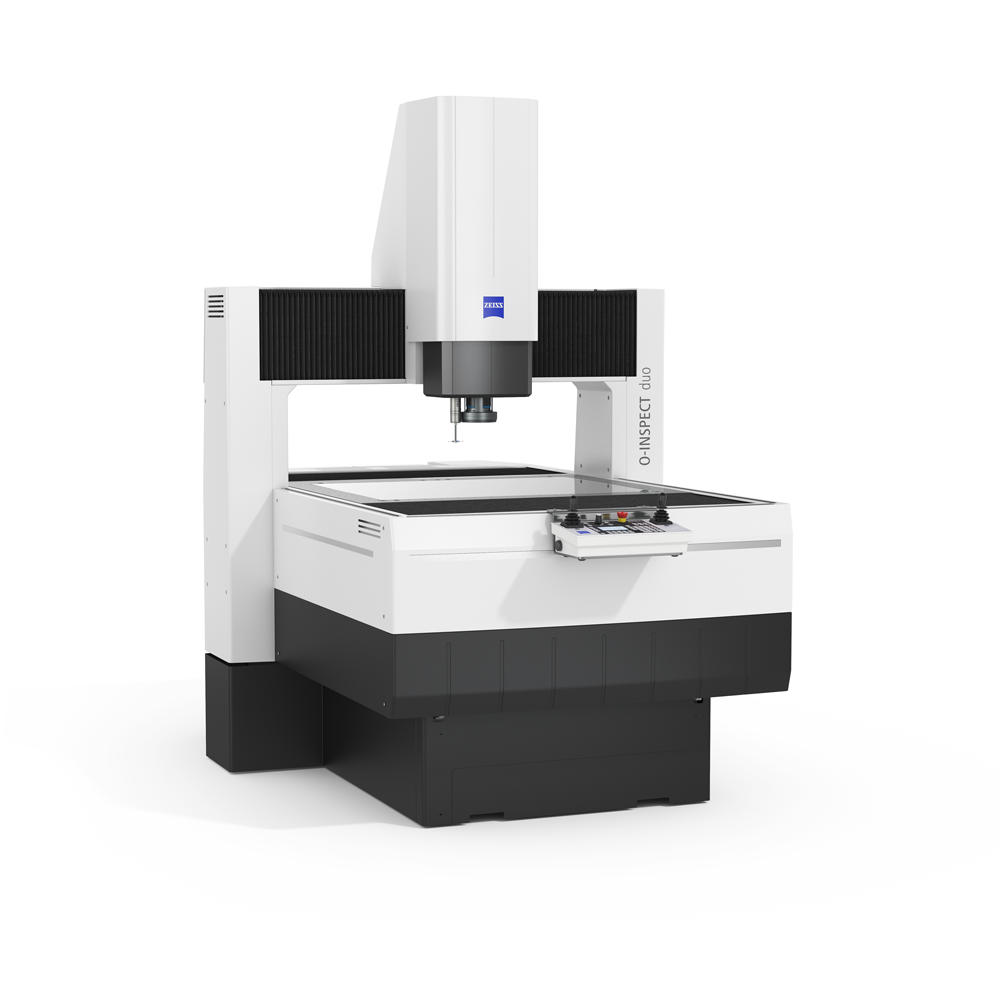

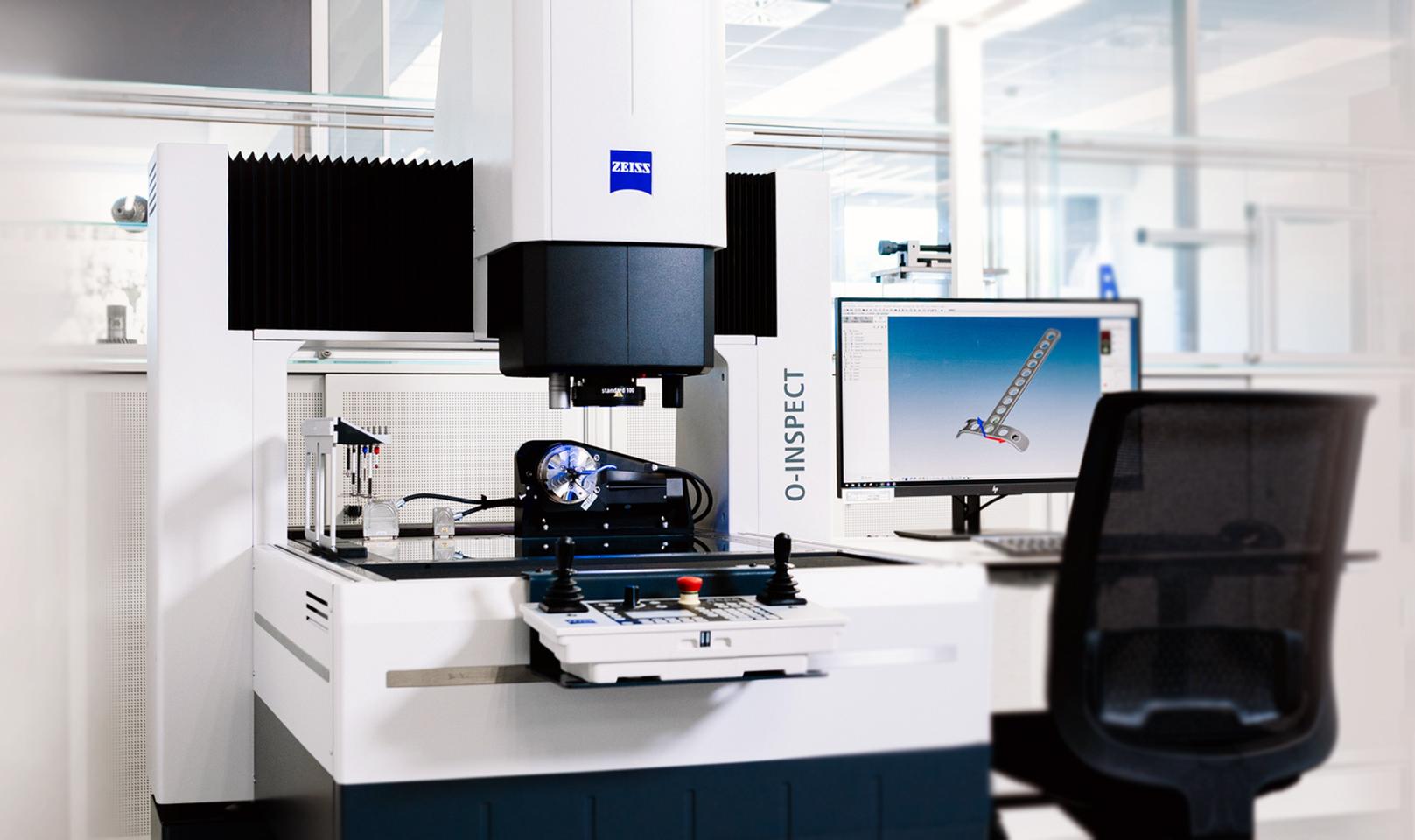

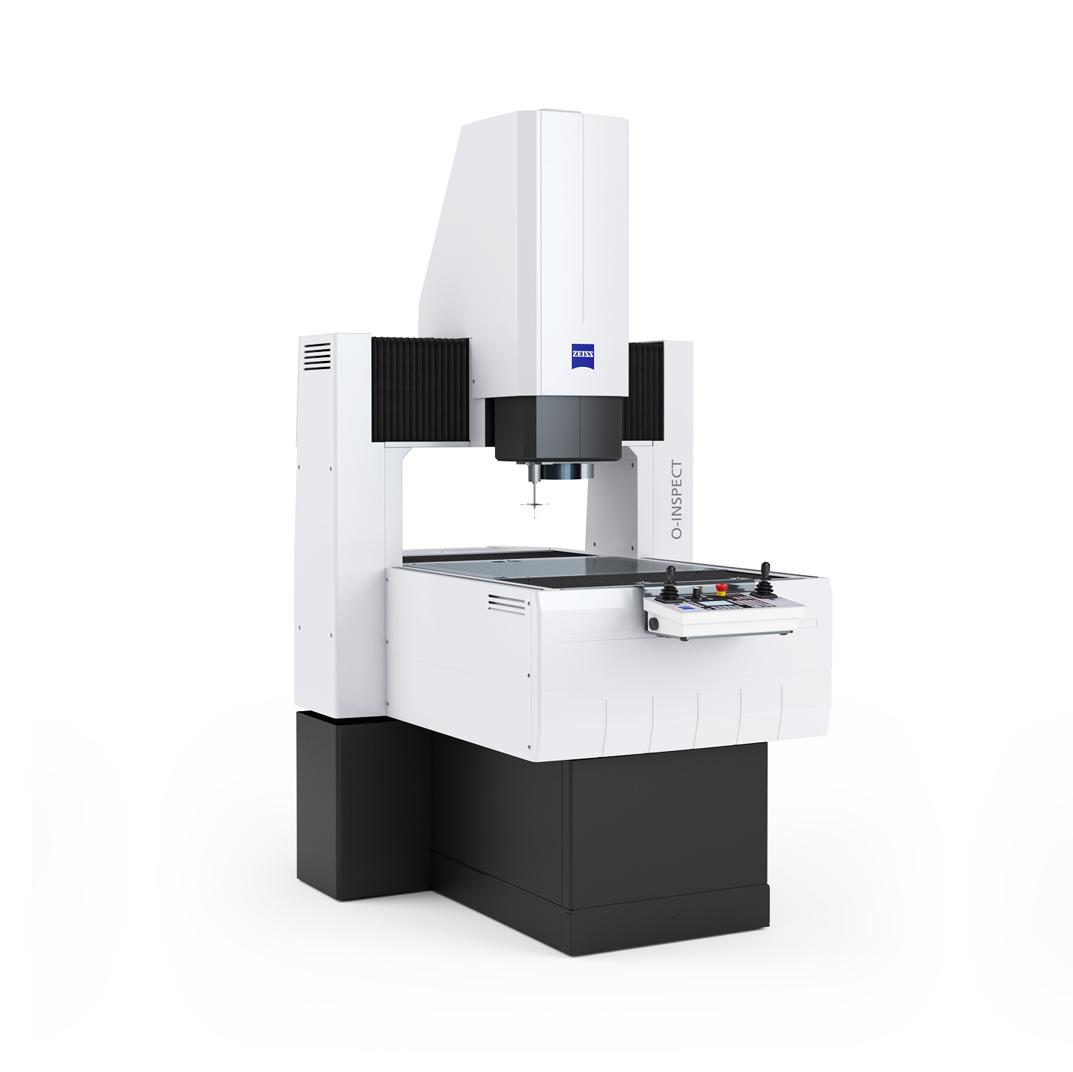

ZEISS O-INSPECT

Optična rešitev s pravim dotikom

Multisenzorski merilni stroji ZEISS O-INSPECT omogočajo optimalno merjenje vsake karakteristie v skladu s standardom ISO-10360 – optično ali kontaktno

Veliko vidno polje z visoko ločljivostjo slike
Hitre in natančne taktilne 3D meritve
Optične meritve za občutljive površine
Večja zanesljivost v krajšem času

Lastnosti

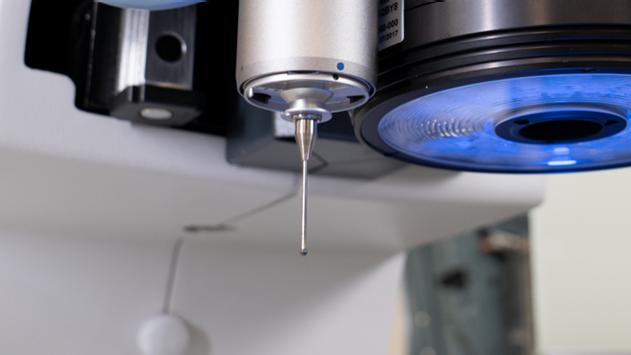

Hitre in natančne taktilne 3D meritve

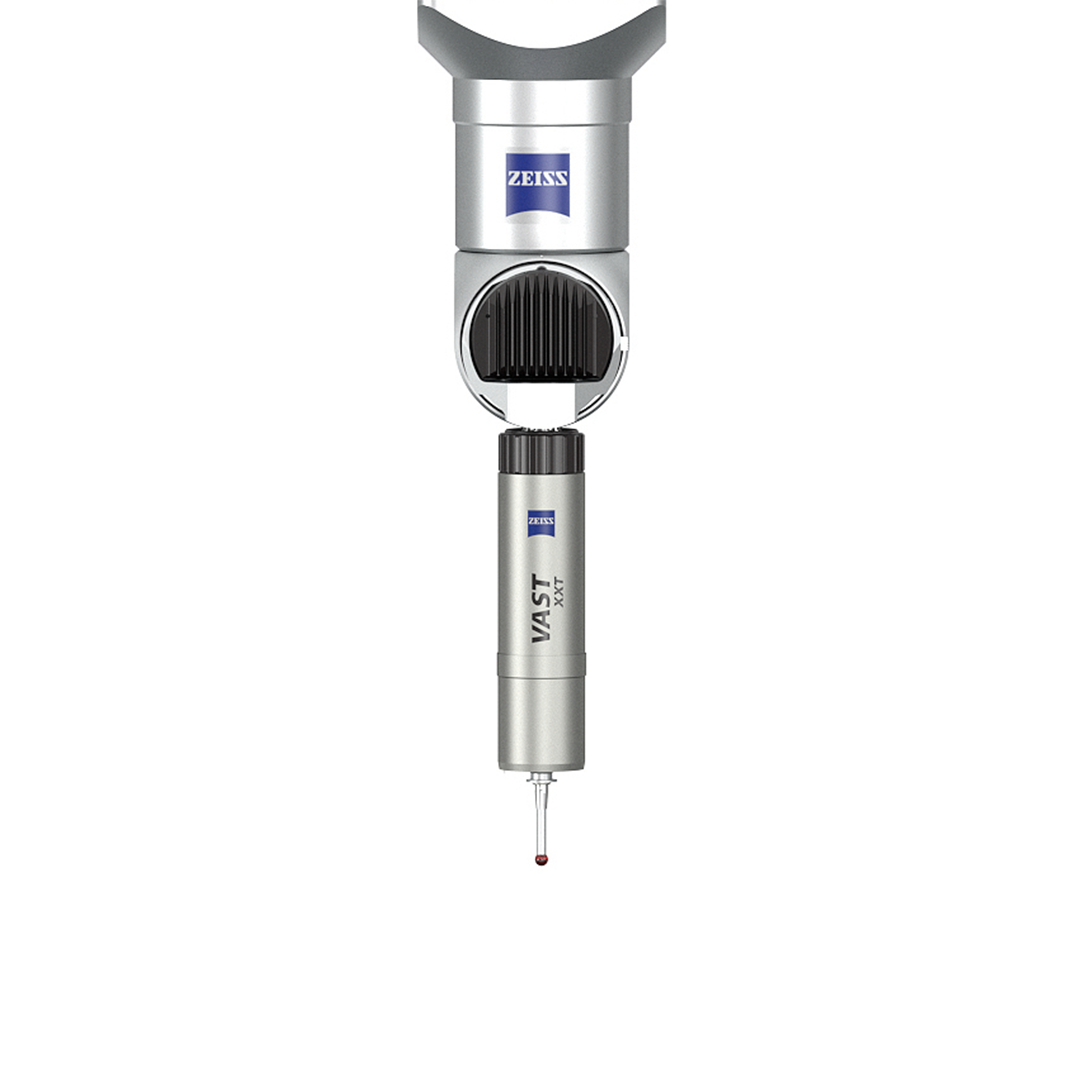

ZEISS VAST XXT omogoča zelo natančno skeniranje z beleženjem velikega števila merilnih točk z enim samim premikom – edinstvena funkcija v tej kategoriji opreme.

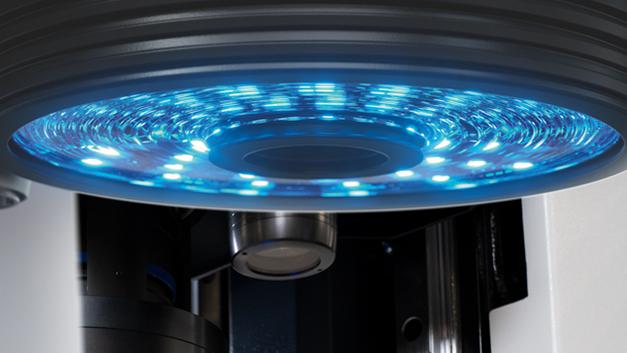

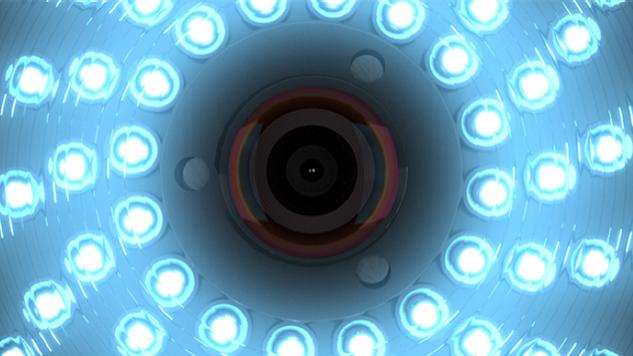

Ringlight

Luč ringlight je sestavljena iz štirih obročev s šestnajstimi modrimi in šestnajstimi rdečimi LED diodami, ki jih je mogoče posamično upravljati v osmih segmentih. Skupaj s sinhronizirano optiko barvne LED diode omogočajo operaterju, da izloči motečo svetlobo iz okolice in osvetli na primer barvne materiale z visoko stopnjo kontrasta.

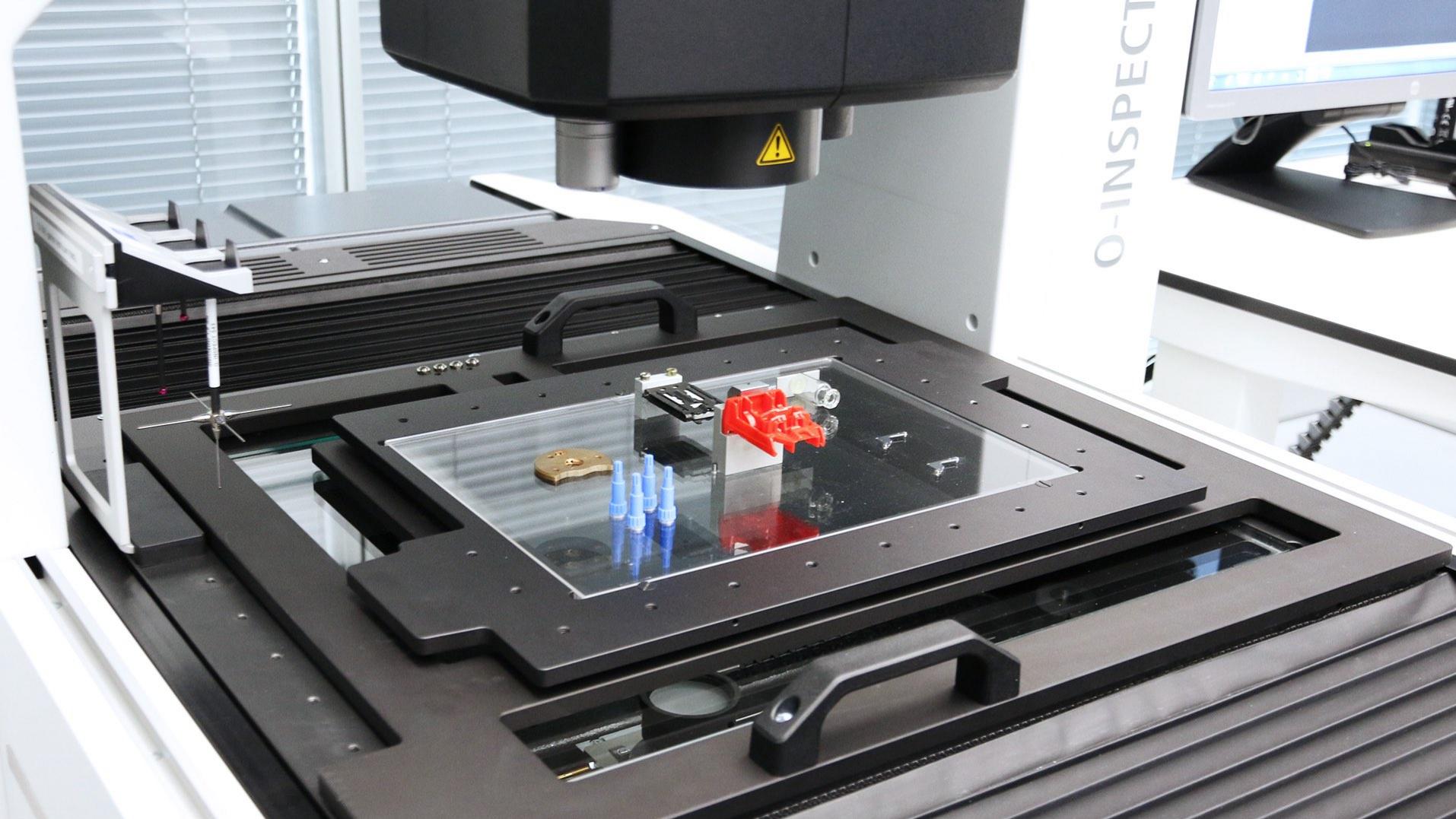

Večja zanesljivost v krajšem času

Vgrajen paletni sistem z vmesnikom za avtomatski zajem temperature vam prihrani čas in zagotavlja večjo stopnjo zanesljivosti.

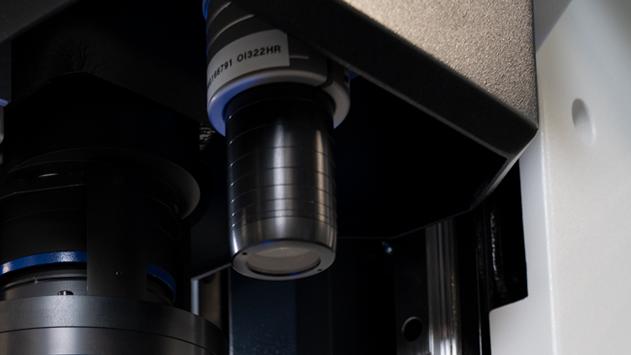

Optične meritve za občutljive površine

ZEISS DotScan omogoča brezkontaktni zajem topografije obdelovanca. Na voljo kot možnost, če imate občutljive, odsevne ali nizko-ločljive površine, ki otežujejo uporabo drugih senzorjev.

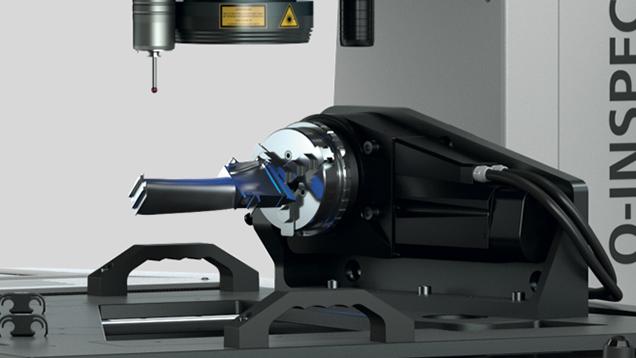

Vsestranska natančnost

Opcijska vrtljiva miza izboljša stroj ZEISS O-INSPECT s programirano vrtljivo osjo, ki omogoča pregled značilnosti z vseh strani. Lahko jo vgradite v paleto, da dosežete različne položaje in skrajšate čas namestitve.

Zmanjšanje merilne negotovosti

Vibracije tal so v različni meri prisotne na vsakem mestu postavitve in lahko povzročijo napačne meritve. To je mogoče odpraviti z možnostjo pnevmatske vibracijske izolacije. Pnevmatska vibracijska izolacija, ki jo je mogoče nadgraditi, je na voljo za vse tri velikosti. Pomembna za aplikacije z možnostjo senzorja Scout 240.

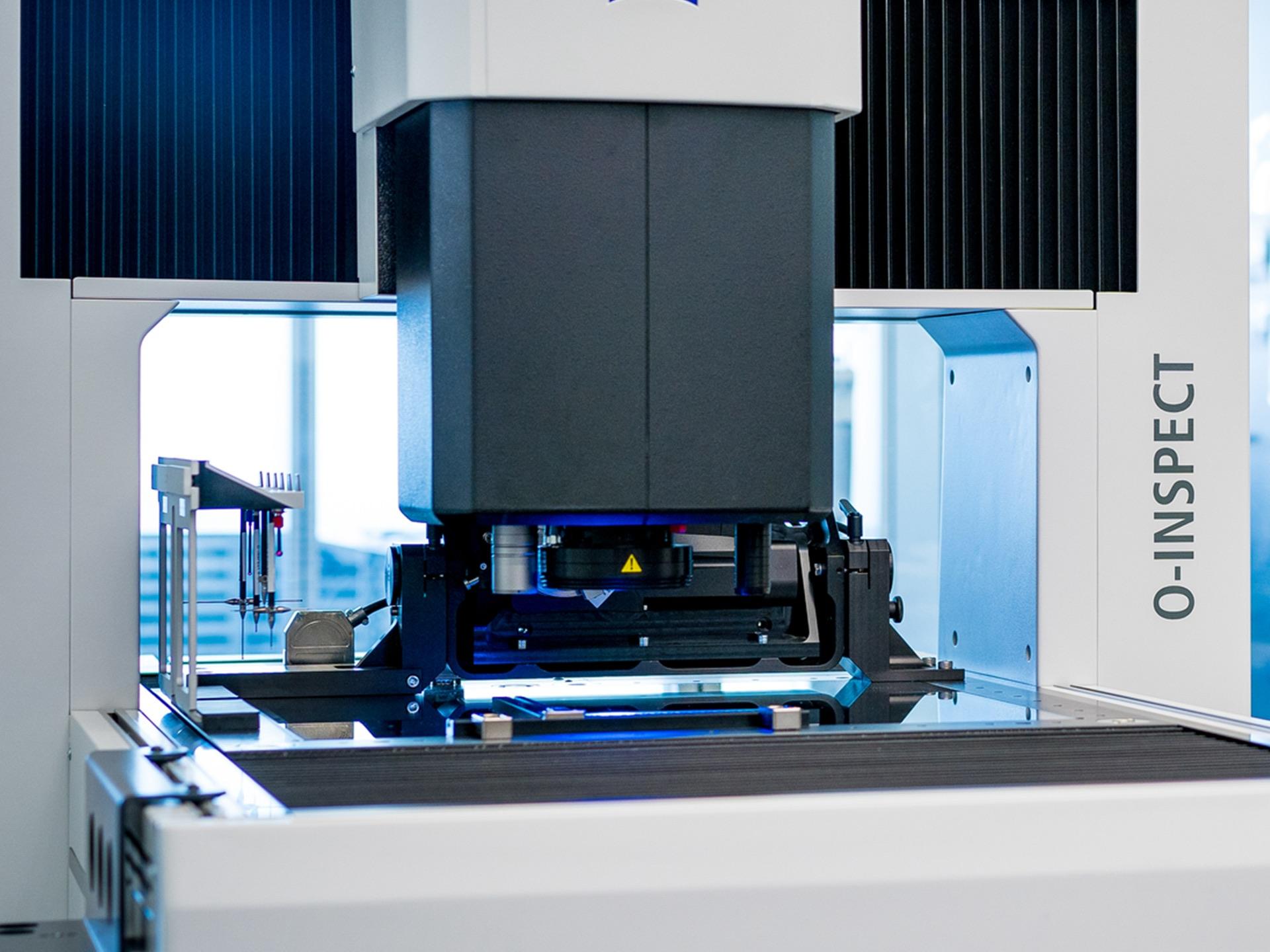

Veliko vidno polje z visoko ločljivostjo slike

Senzor kamere ZEISS Discovery.V12 zagotavlja spremenljivo povečavo. Različne možnosti senzorja standard 100, scout 160 in scout 240 omogočajo višjo ločljivost za zajemanje tudi najmanjših podrobnosti.

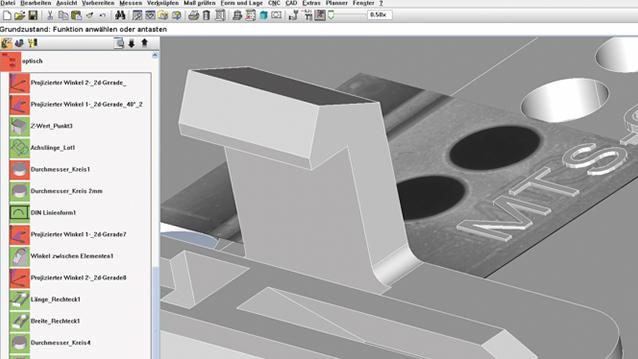

Programska oprema, prilagojena vsaki vrsti uporabe

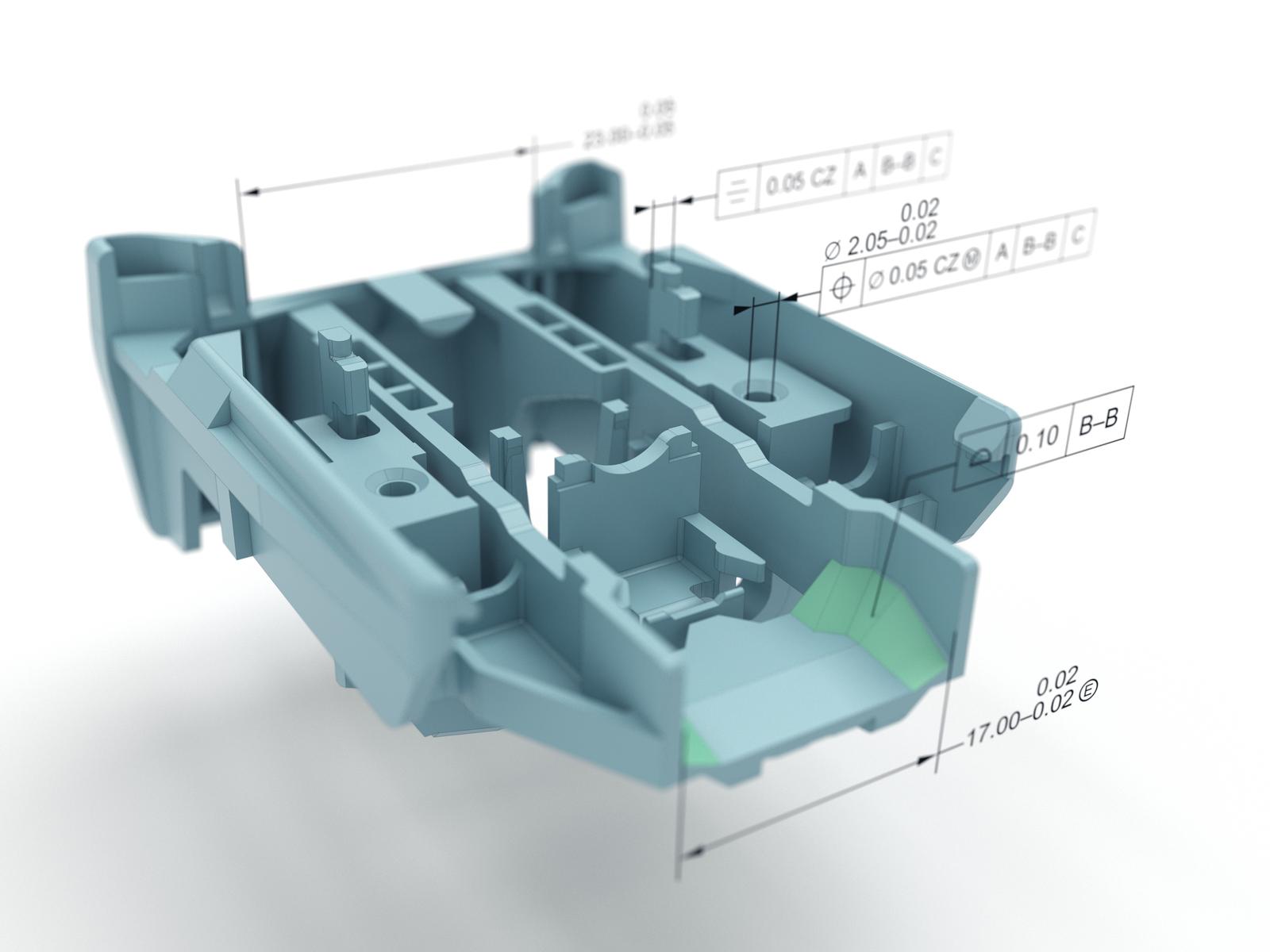

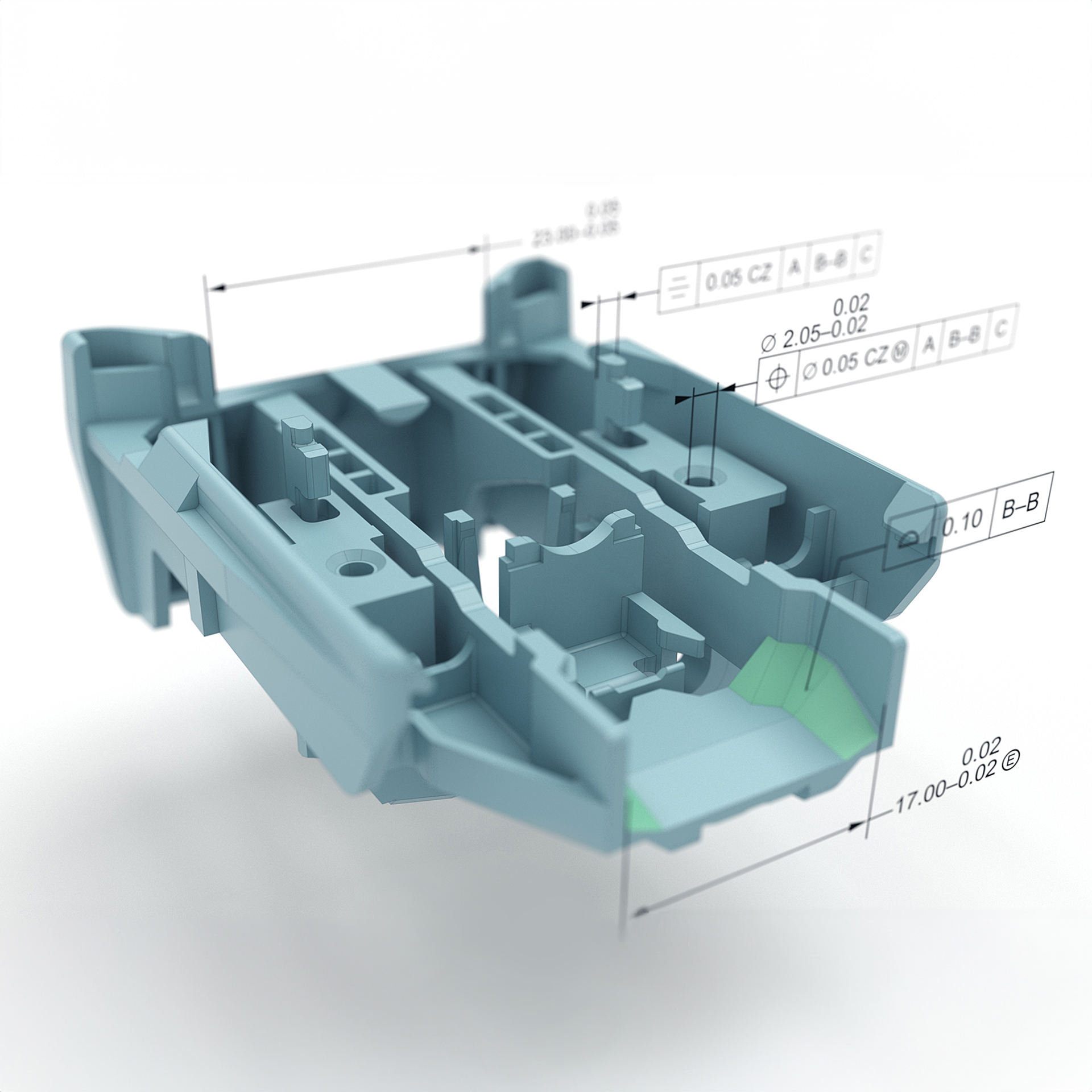

ZEISS CALYPSO ponuja izboljšane možnosti vizualizacije, ki vam prihranijo čas. Modeli CAD se lahko prikažejo prekrivno, s tem pa se hitro ugotovijo morebitna odstopanja (med DEJANSKIMI in NOMINALNIM). ZEISS CALYPSO z različnimi možnostmi ponuja tudi prava orodja za posebne zahteve.

Strokovna in uporabna poročila

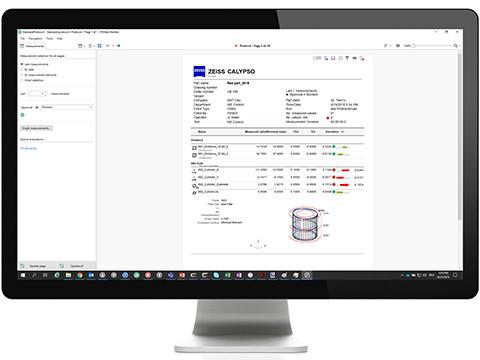

ZEISS PiWeb reporting omogoča dokumentiranje in vizualizacijo merilnih rezultatov z enim klikom, s tem pa koristen vpogled v vaše dele in procese.

Odlična optika

Veliko vidno polje

Visoka ločljivost slike

Senzor kamere ZEISS Discovery.V12 omogoča spremenljivo stopnjo povečave. V primerjavi z običajnimi objektivi ponuja štirikrat večje vidno polje in odlično natančnost zajema slike tudi na obrobnih območjih. Rezultat: krajši čas merjenja in največja stopnja natančnosti.
Dve novi možnosti senzorjev, scout 160 in scout 240, omogočata še večjo optično ločljivost. Uporaba alternativnih senzorskih enot omogoča 1,6- ali 2,4-krat večjo optično ločljivost kot standardna različica 100.

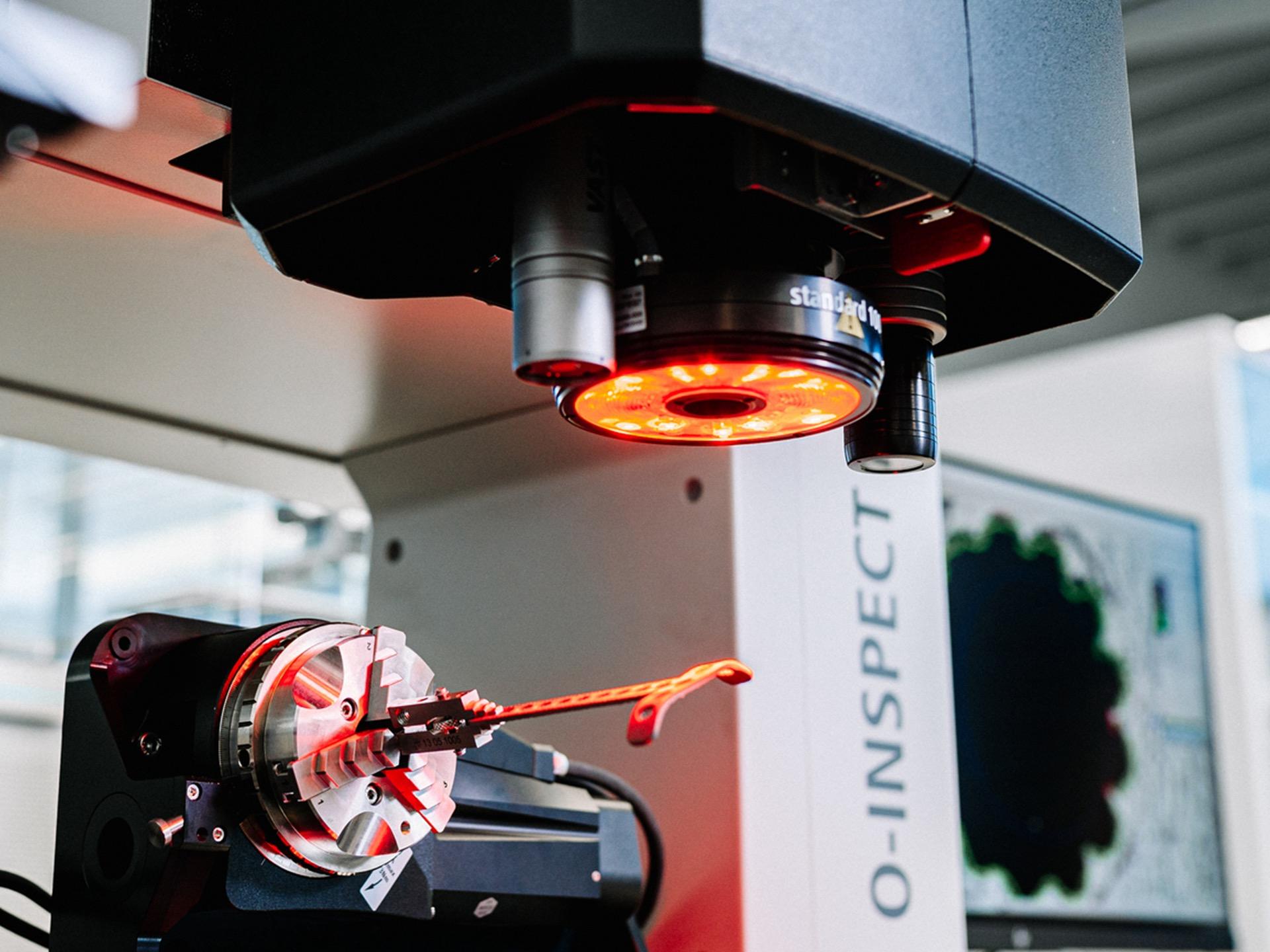

Optimalni kontrast

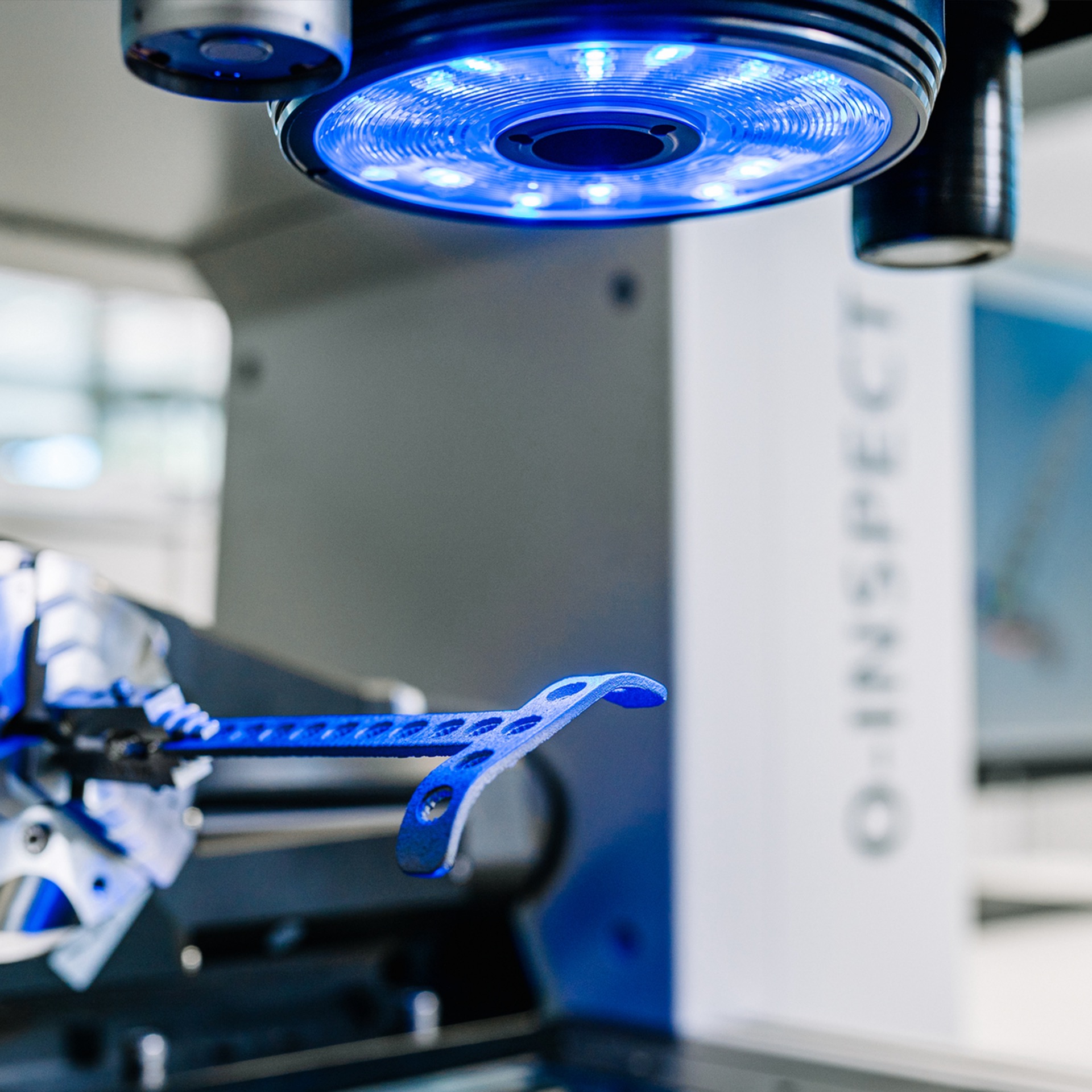

Sistem osvetlitve ZEISS O-INSPECT

Za natančne rezultate je potrebna visokokontrastna slika. ZEISS O-INSPECT ima v ta namen zelo vsestranski sistem osvetlitve. Osvetlite lahko zelo različne oblike, teksture in barve površin, tako da se dosežejo različni vpadni koti in jasno poudarijo robovi.

Multisenzorska tehnologija

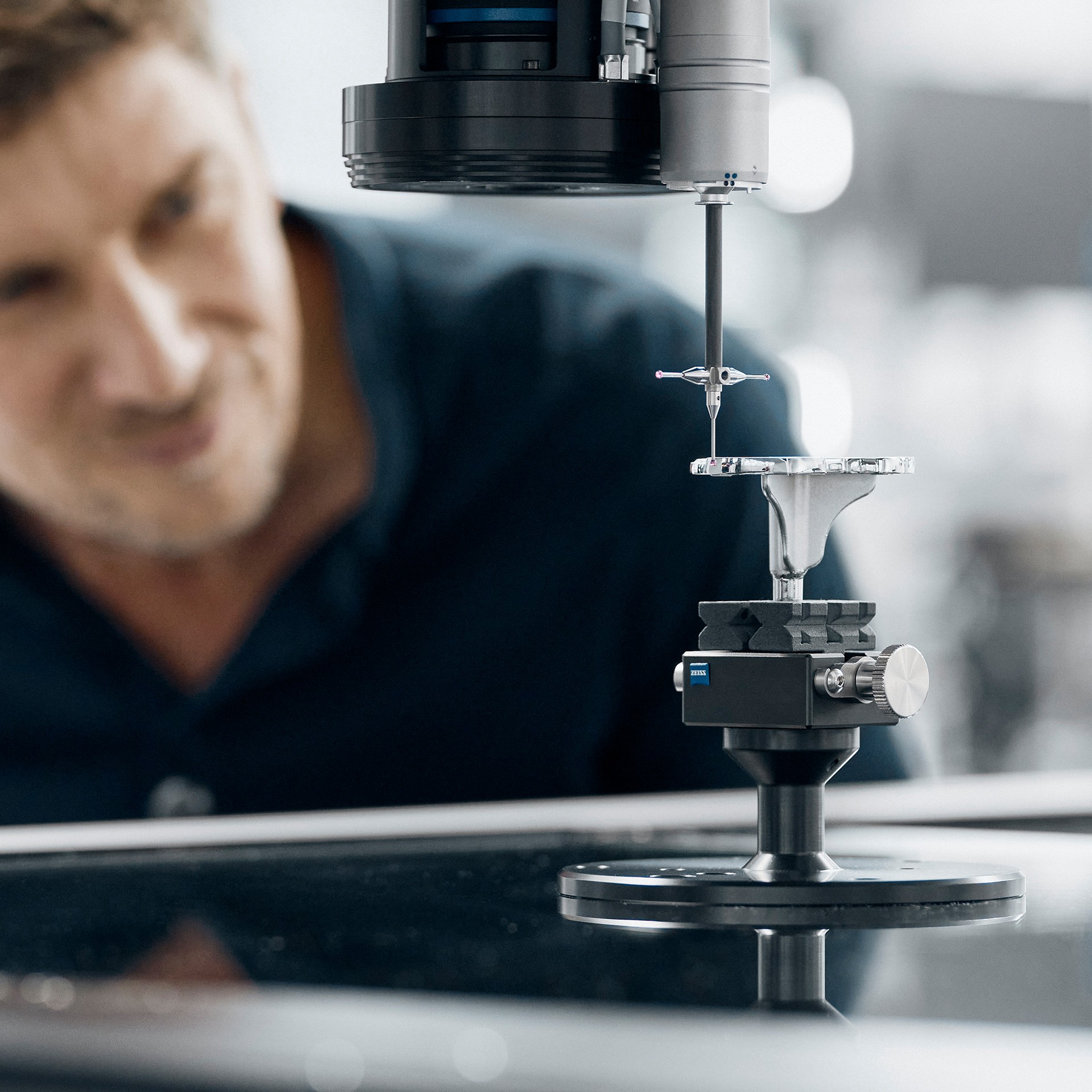

Taktilno merjenje

Prava izbira, kadar je potrebna zelo visoka natančnost. Taktilna tipala, kot je ZEISS VAST XXT, pregledujejo površino komponente točko za točko. Tu je tudi funkcija skeniranja, s tem pa so zagotovljene informacije o obliki elementov.

Optično merjenje

Objektiv ZEISS Discovery.V12 zagotavlja veliko vidno polje brez popačenj, kar omogoča izjemno natančnost meritev in znatno skrajšanje časa merjenja

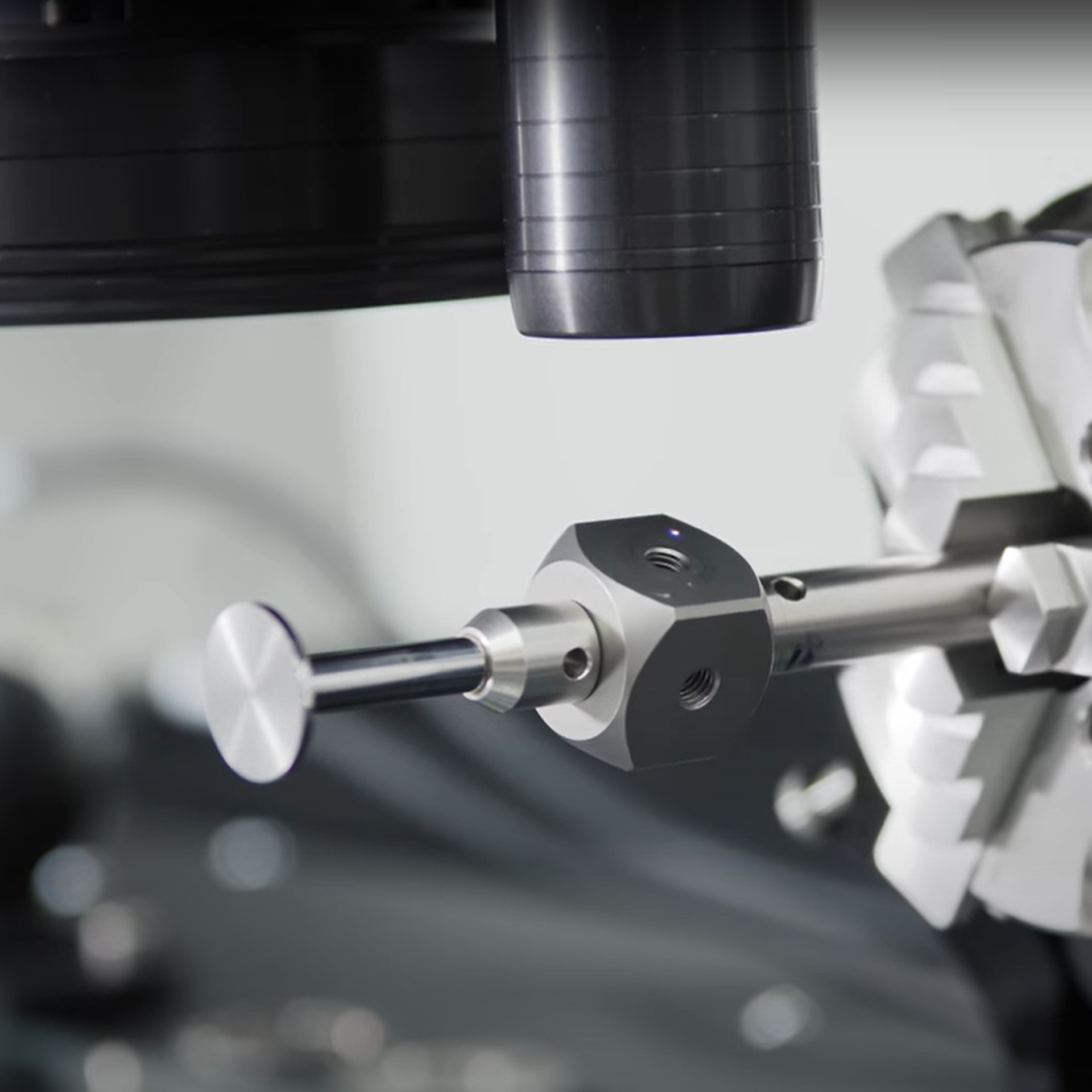

Bela svetloba

ZEISS DotScan, senzor kromatične bele svetlobe, omogoča brezkontaktni zajem topografije obdelovanca. Uporablja se, kadar občutljive, odsevne ali nizko-kontrastne površine otežujejo uporabo drugih senzorjev.

Popolna simbioza pogleda in dotika

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Programska oprema

Ena programska oprema za vsa merilna opravila

ZEISS O-INSPECT ne varčuje pri programski opremi, saj s ZEISS CALYPSO uporabljate našo univerzalno merilno programsko opremo, ki je vključena tudi v portalnih merilnih strojih, kot je ZEISS CONTURA.

ZEISS CALYPSO navdušuje z intuitivnim konceptom upravljanja, ki združuje funkcionalno raznolikost in prilagodljivost. Programiranje se izvaja s klikom na želene merilne elemente na modelu CAD ali še enostavneje s sondiranjem, ne glede na senzor, in avtomatskim prepoznavanjem merilnih elementov.

Različne možnosti programske opreme ponujajo prava orodja za posebne zahteve, kot je standardna funkcijat krivulje O-INSPECT ali integrirano programsko orodje za poročanje o meritvah ZEISS PiWeb reporting.

Izvedite več

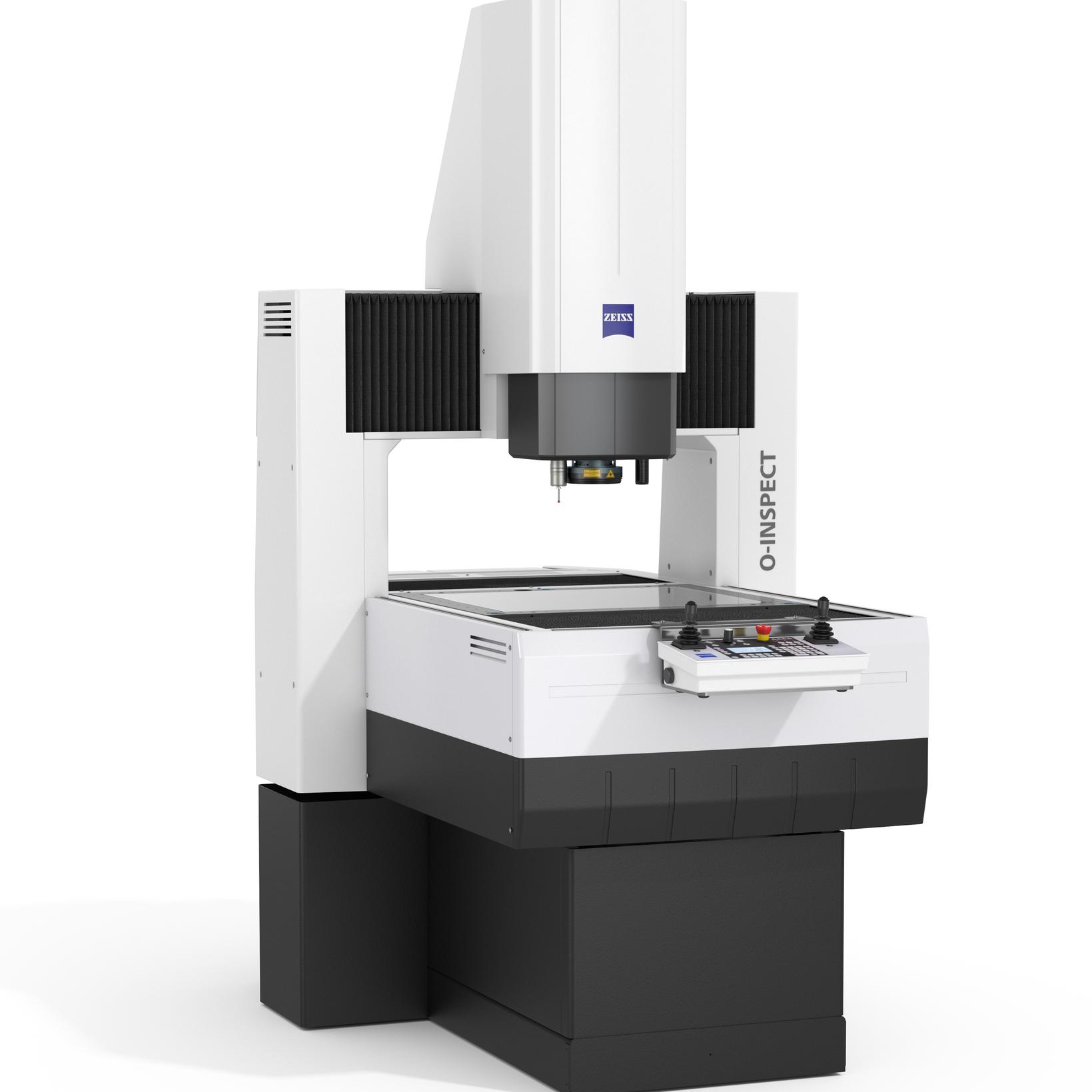

Tehnični podatki za ZEISS O-INSPECT

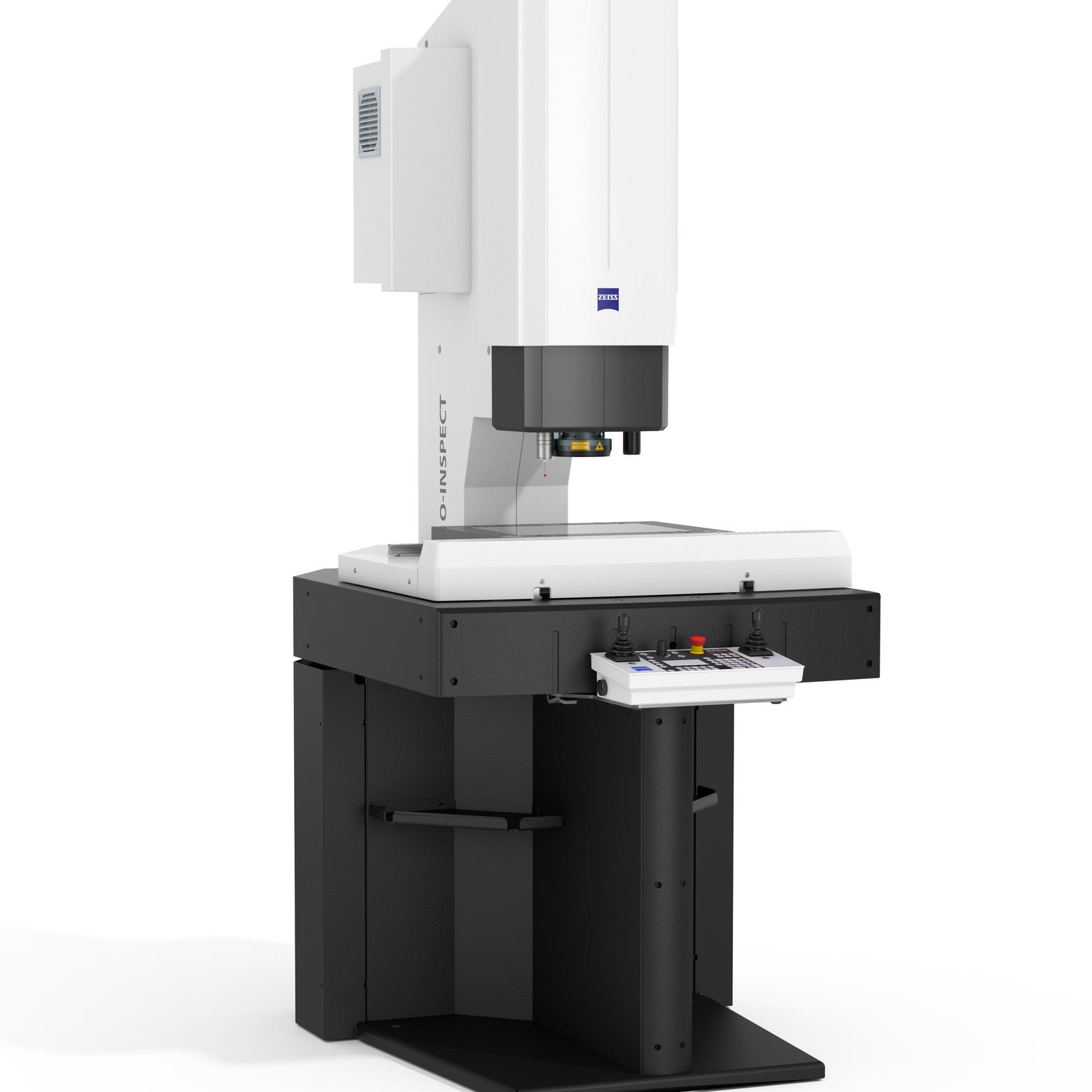

		ZEISS O-INSPECT 3/2/2 300 × 200 × 200 mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500 × 400 × 300 mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800 × 600 × 300 mm³
Merilna prostornina		300 × 200 × 200 mm³	500 × 400 × 300 mm³	800 × 600 × 300 mm³
Napaka merjenja dolžine MPE(E)	v 1D	1,6 µm + L/200 µm	1,4 μm + L/250 μm	1,5 μm + L/250 μm
	v 2D	1,9 µm + L/150 µm	1,6 μm + L/250 μm	1,8 μm + L/250 μm
	v 3D	2,4 µm + L/150 µm	1,9 μm + L/250 μm	2,2 μm + L/250 μm
Programska oprema		ZEISS CALYPSO
Optični senzor 2D-kamere		ZEISS Discovery.V12
Možnost	standard 100	delovna razdalja 87 mm, 0,5×–6,3×, ločljivost senzorja 0,9 μm, največje vidno polje: 16,1 mm × 12,0 mm
	scout 160	delovna razdalja 55 mm, 0,8×–10×, ločljivost senzorja 0,6 μm, največje vidno polje: 10,1 mm × 7,5 mm
	scout 240	delovna razdalja 30 mm, 1,2× – 15×, ločljivost senzorja 0,4 μm, največje vidno polje: 6,7 mm × 5,0 mm
Taktilni senzor		ZEISS VAST XXT
Možnost	VAST XXT TL 1	dolžina radialnega tipala do 40 mm (zvezdasto tipalo); premer konice tipala od 0,1 do 8 mm
Možnost	VAST XXT TL 3	dolžina radialnega tipala do 65 mm (zvezdasto tipalo); premer konice tipala od 0,3 do 8 mm
