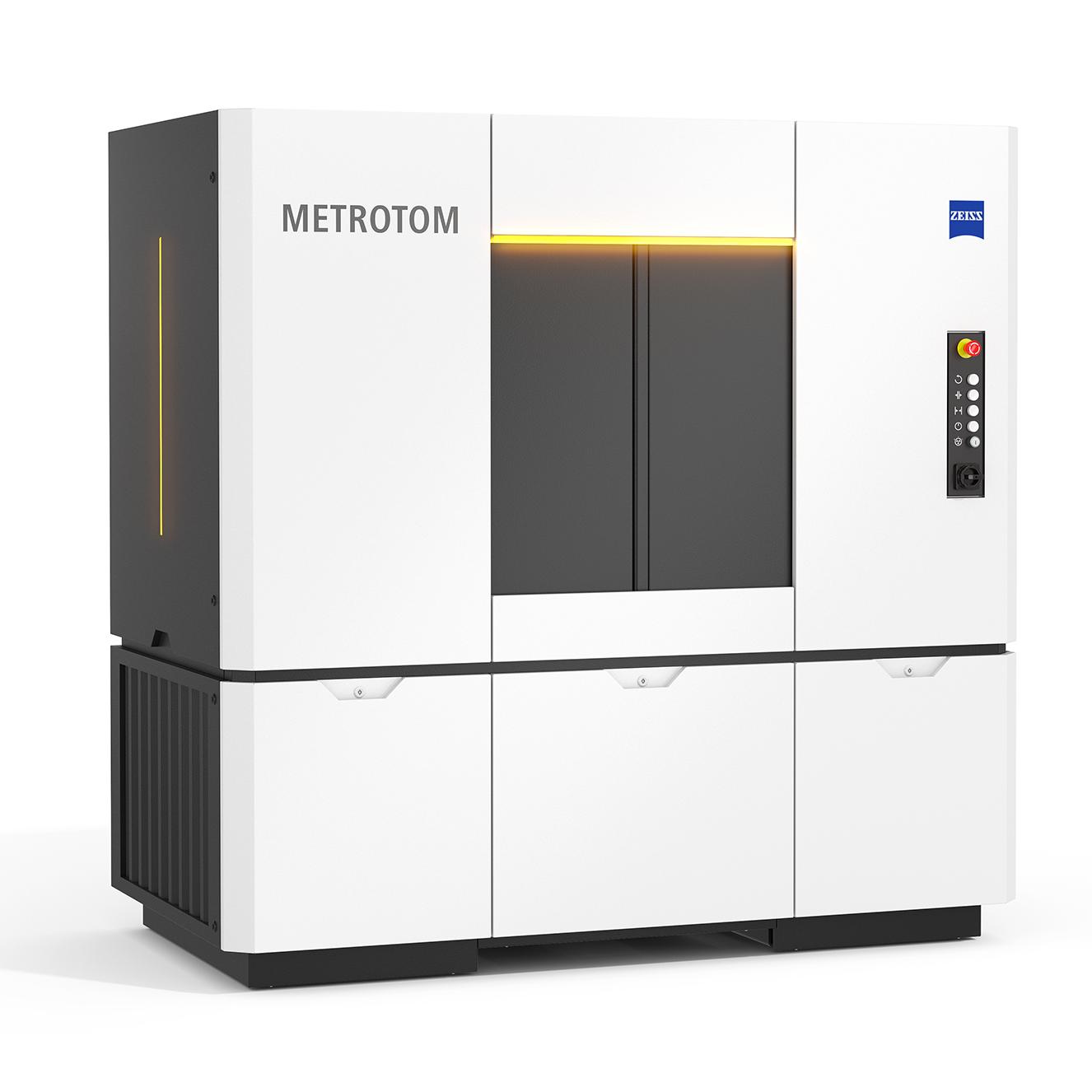

METROTOM 6 scout

Moč ločljivosti za CT-pregled in meroslovje

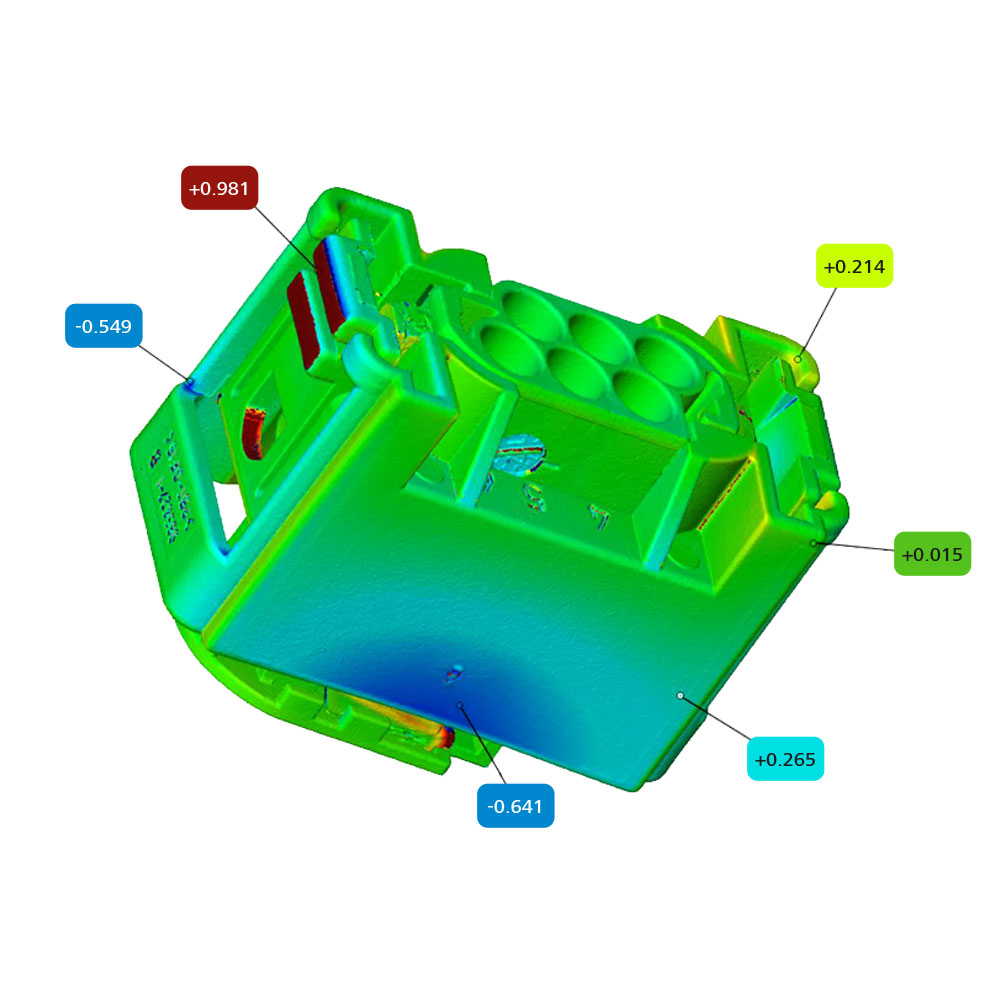

ZEISS METROTOM 6 scout digitalizira zapletene dele, vključno z notranjimi geometrijami, na najnaprednejšem nivoju podrobnosti. Rezultat je popolna 3D slika za analizo GD&T ali primerjavo med želenim in dejanskim izdelkom. Meroslovni sistem CT je odlična izbira za digitalizacijo majhnih plastičnih delov.

Izredno visoka ločljivost
Visoka stopnja natančnosti
Samodejno pozicioniranje objektov
Programska oprema »vse v enem«

Meritve majhnih plastičnih delov z visoko ločljivostjo

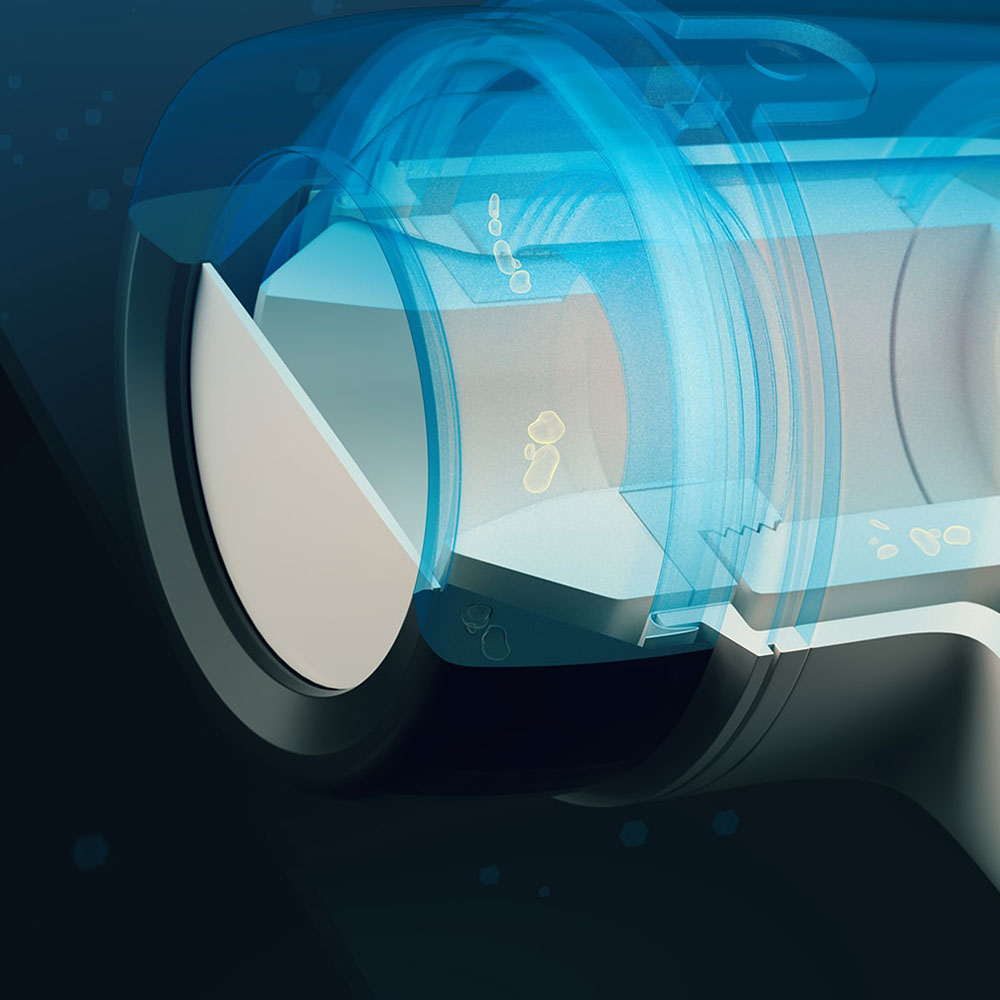

ZEISS Metrotom 6 scout je odlična rešitev za neporušitveni pregled in 3D-meroslovje komponent. Napredna merilna zmogljivost in brezhiben potek dela zagotavljata največjo zanesljivost in natančnost pri odkrivanju napak.

Poglejte, kaj se skriva pri drugih tehnologijah

Ločljivost

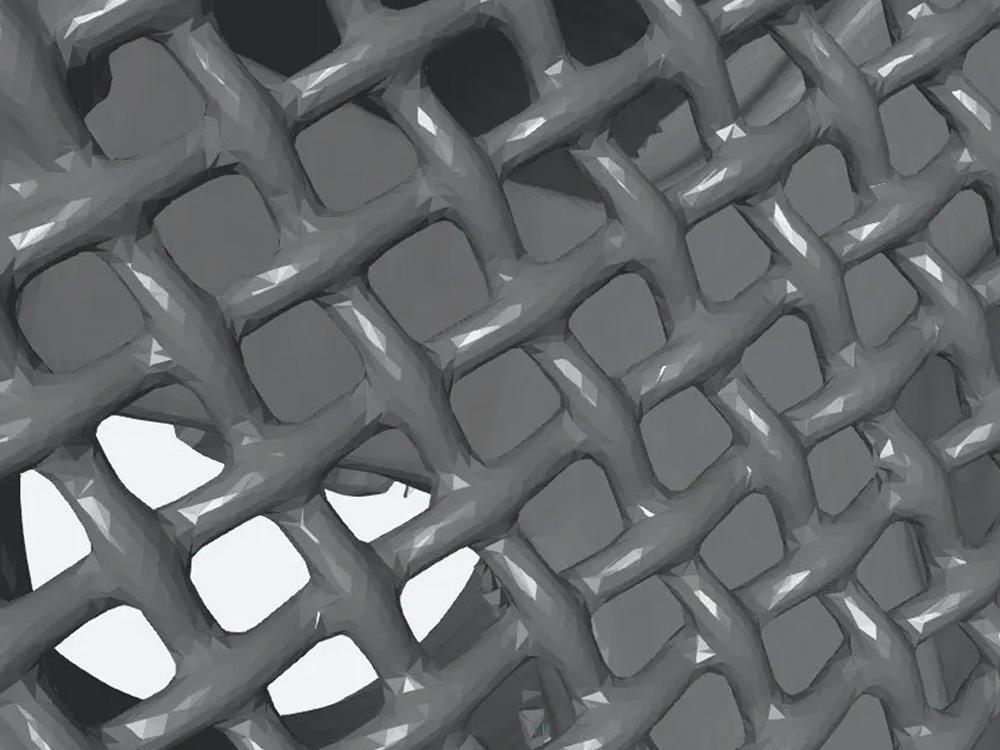

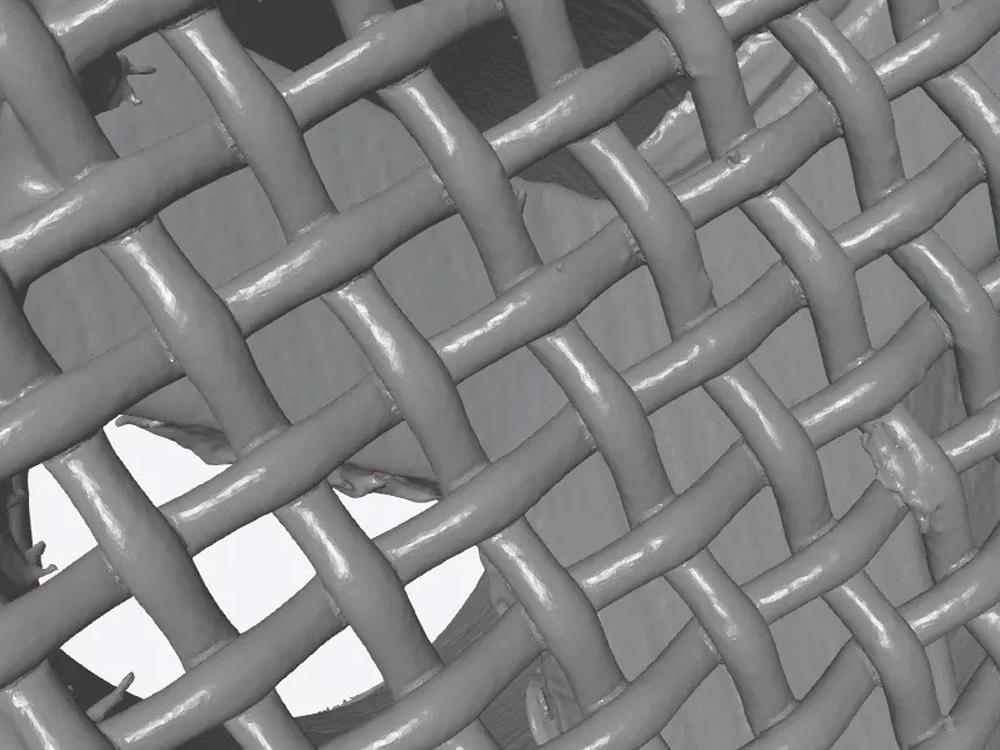

ZEISS METROTOM 6 scout pri digitalizaciji dela doseže izjemno ostrino podrobnosti: Prvič zato, ker za pridobivanje merilnih podatkov uporablja rentgenski detektor visoke ločljivosti 3k, in drugič zato, ker je vsak del izmerjen v najboljšem možnem merilnem položaju in zato vedno z najvišjo možno ločljivostjo. Rezultat je viden na sliki: Na levi strani so merilni podatki, pridobljeni z napravo ZEISS METROTOM 6 scout, na desni pa običajni standard.

Zagotovljena visoka stopnja natančnosti

Natančnost

ZEISS METROTOM 6 scout uporablja matematično inteligenco za ustvarjanje natančnih 3D-merilnih podatkov. Med celotnim postopkom merjenja združuje popolnoma povezane algoritme z digitalnim modeliranjem merilnega prostora. Poleg tega zagotavlja optimizirano mehansko stabilnost vseh komponent, ki so pomembne za merjenje. To pomeni: Na podlagi rezultatov meritev lahko ocenite kakovost posameznega dela na resnično zanesljiv, izredno natančen način in izvajate nadaljnje analize.

Samodejno centriranje delov

5-osni kinematični sistem z vgrajeno centrirno mizo vam pomaga optimalno pozicionirati del v merilni prostornini. Preprosto postavite del v merilni prostor stroja – programska oprema pa bo opravila ostalo.

Programska oprema »vse v enem«

Ena rešitev za vse procesne korake

Ena programska oprema, ZEISS INSPECT X-Ray, združuje nadzor sistema in meroslovno vrednotenje podatkov. Zato ni potrebna dodatna programska oprema ali vmesni koraki.

To zagotavlja brezhiben postopek in znatno poenostavlja potek dela od pridobivanja surovih podatkov do pregleda in poročanja o meritvah.

Izvedite več
Intuitivnost in zmogljivost

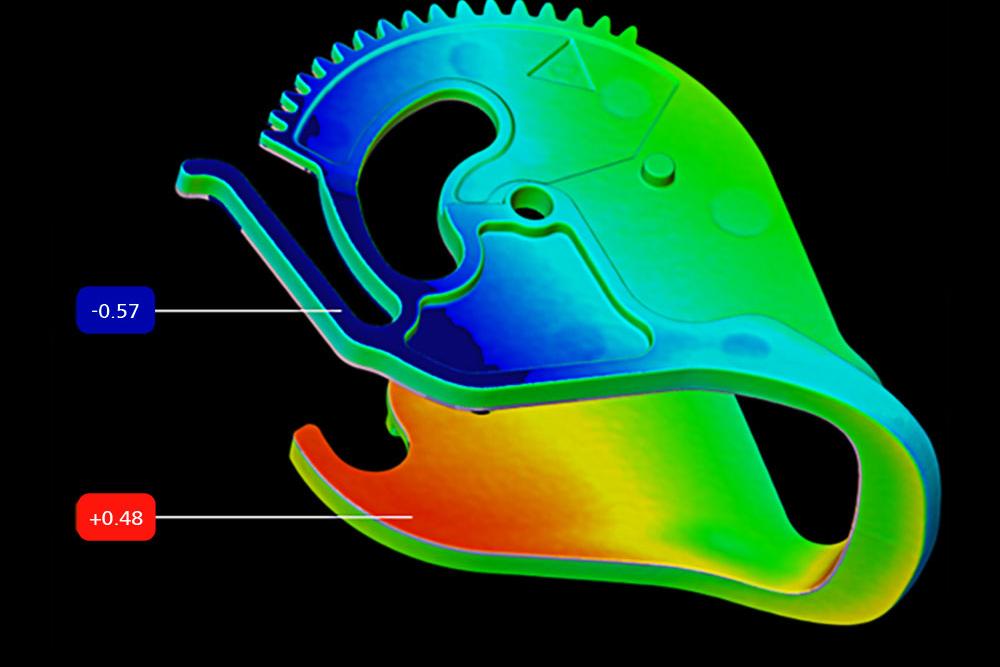

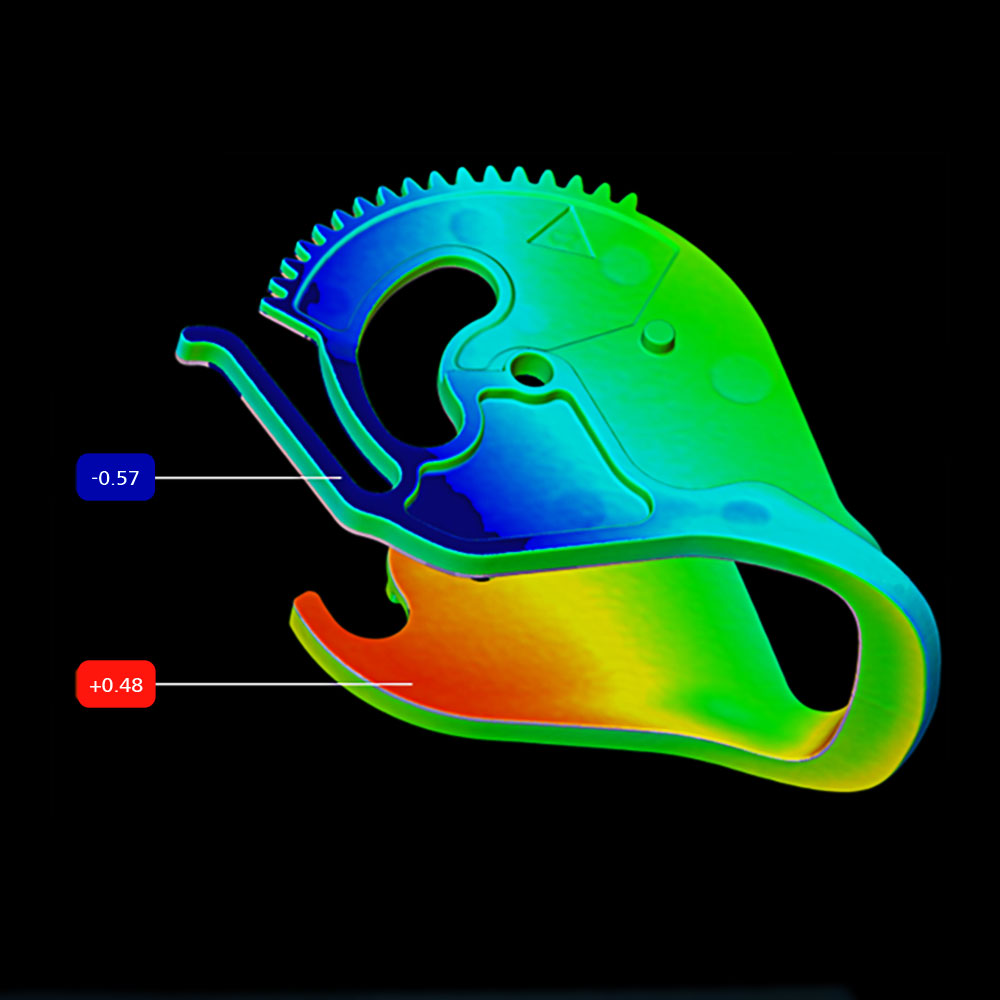

Programska oprema ZEISS INSPECT X-Ray omogoča popolno 3D-analizo podatkov CT za ocenjevanje kakovosti delov in optimizacijo proizvodnega procesa. Posamezne presečne slike vam omogočajo ogled prostornine po plasteh, pri čemer postanejo vidne tudi najmanjše podrobnosti in napake. Zaznane napake lahko podrobno analizirate in samodejno ovrednotite v skladu z različnimi kriteriji. Poleg tega lahko podatke o prostorninah različnih komponent naložite v projekt, opravite analizo trendov in analizo primerjate s podatki CAD. Vsi rezultati meritev so dokumentirani in povzeti v preglednem poročilu. Intuitivno upravljanje in visoka zmogljivost: Analiziranje podatkov CT še nikoli ni bilo tako preprosto!

Izvedite več

ZEISS METROTOM

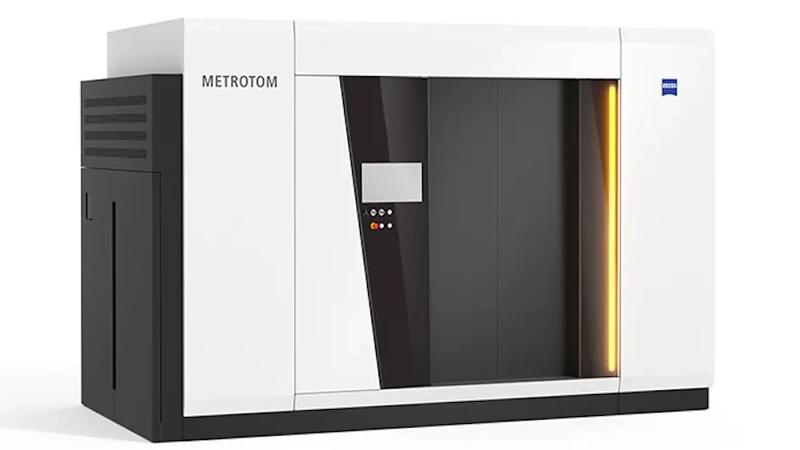

ZEISS METROTOM 1500

ZEISS METROTOM 1500 je napreden in prilagodljiv CT z visoko hitrostjo delovanja in ločljivostjo za najrazličnejše dele.

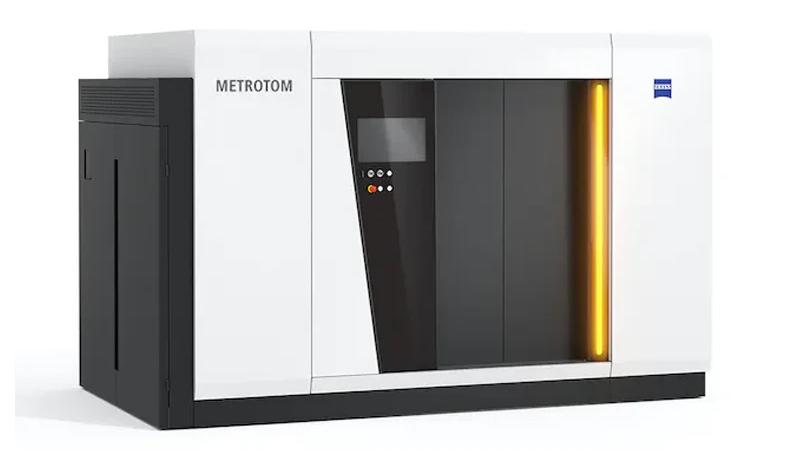

ZEISS METROTOM 800 225 kV HR

Ta CT z visoko hitrostjo delovanja je idealna izbira za hitro in natančno skeniranje gostejših delov srednjih in velikih velikosti.
ZEISS METROTOM 6 scout

ZEISS METROTOM 6 scout se z rentgenskim detektorjem 3k odlikuje pri skeniranju plastičnih delov z izjemno visoko ločljivostjo.

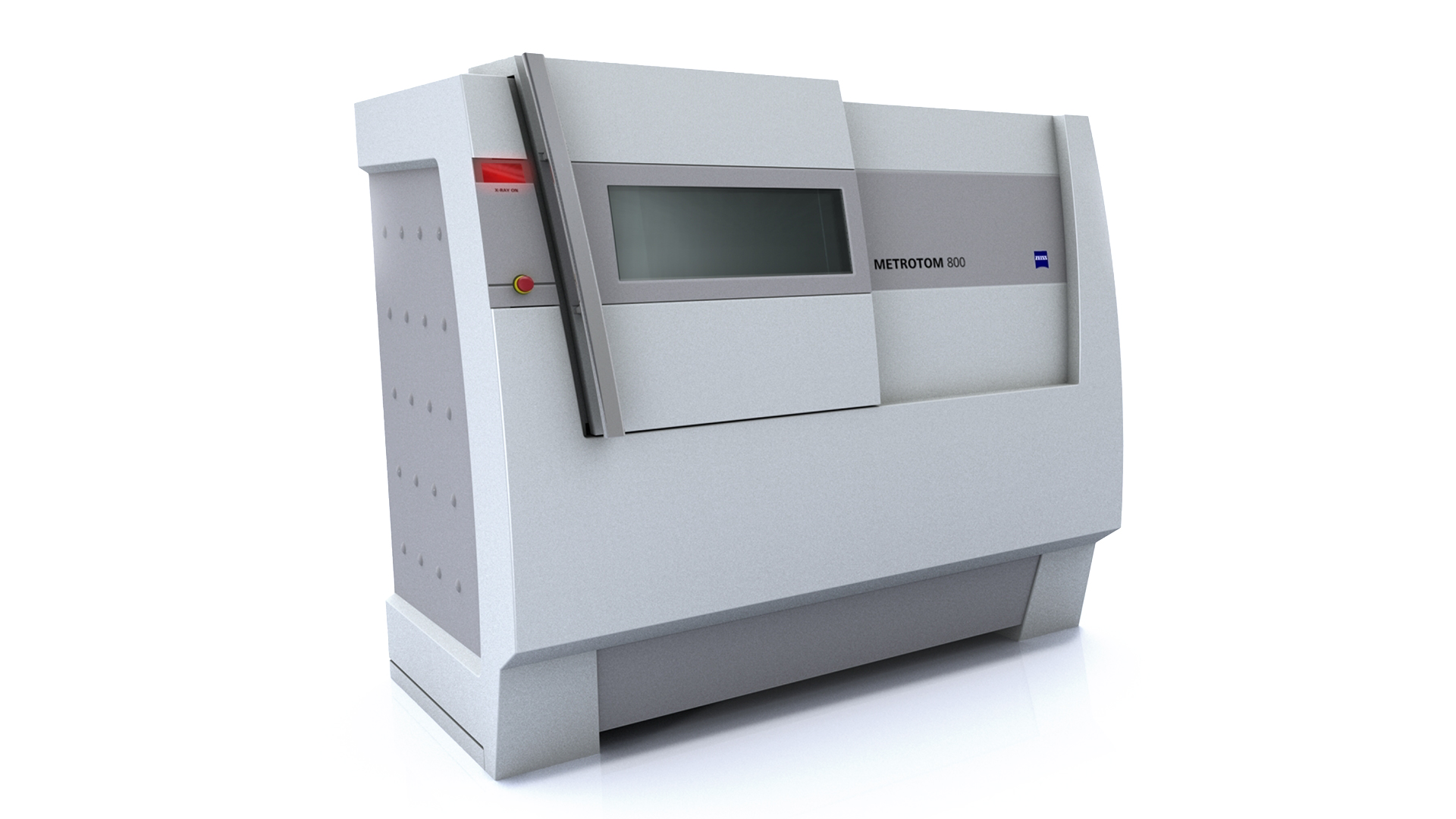

ZEISS METROTOM 800 130 kV

Ta meroslovni stroj CT se ponaša z majhnim tlorisom in je primeren za merjenje srednje velikih plastičnih delov z visoko natančnostjo.

Tehnični podatki

Funkcija

Vir rentgenskih žarkov	225 kV
Detektor rentgenskih žarkov	Ločljivost: 3008 × 2512 slikovnih pik
Merilno območje	d: 240 mm v: 400 mm
Velikost vokslov	2 µm–80 µm
Dimenzija	V. 2210 mm Š. 2200 mm D. 1230 mm
Masa	4800 kg
Področje uporabe	Pregled prvega artikla, korekcija orodij, pregled med tekočo proizvodnjo
Elementi pregledovanja	Notranje strukture, debelina sten, napake v materialu, pore in votline zaradi skrčkov
Merilna opravila	analiza GD&T, primerjava nazivno-dejansko, analiza sestavljanja
