ZEISS LineScan

Oblaki točk s svetlobno hitrostjo

ZEISS LineScan je orodje, ki ga lahko izberete pri zajemanju celotne površine oblik z oblaki točk – bodisi za primerjavo z razpoložljivimi nominalnimi podatkovnimi nizi CAD bodisi za izdelavo novega modela CAD

Visoka hitrost in celovito zaznavanje površin povečujeta produktivnost
Velika izbira senzorjev z različnimi merilnimi območji in stopnjami natančnosti za širok nabor aplikacij

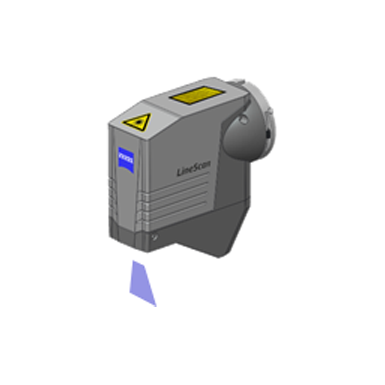

ZEISS LineScan 2-8 je najnatančnejši linijski skener na KMS na svetu in zagotavlja izjemne rezultate meritev
Zmogljiva integracija programske opreme v ZEISS CALYPSO – za standardiziran enoten uporabniški vmesnik, enostaven za uporabo

Prednosti

Večja produktivnost

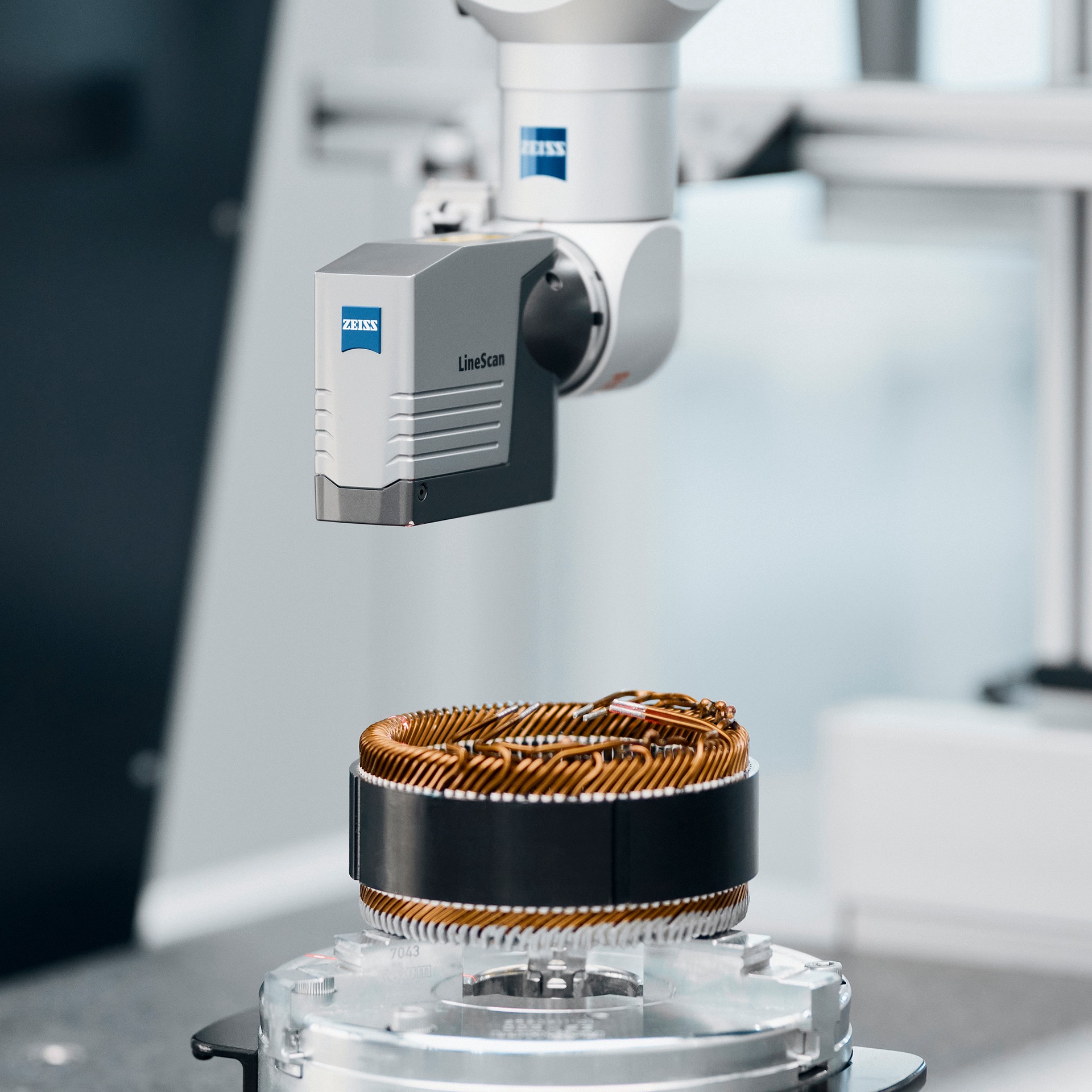

Senzor zagotavlja hiter in popoln zajem strukture površine ter visoko gostoto točk, kar omogoča skrajšanje časa merjenja do 70%. To znatno poveča produktivnost.

Prilagodljivost
Senzorji po meri za določene aplikacije pomagajo operaterju s poenostavitvijo merilne strategije. Investirajte le v senzor, ki najbolje ustreza vrsti uporabe.

Zaupajte v merilne podatke
Uporabniki zaupajo rezultatom meritev zaradi natančnih slik visoke ločljivosti. To zmanjšuje število ponovitev, kar zaradi krajšega časa merjenja pomeni nižje stroške dela in večjo produktivnost stroja.

Izjemna prijaznost do uporabnika
Način dela uporabnikov se ne spremeni: ocene so v poročilu prikazane skupaj s standardnimi ocenami geometrije. Z rešitvijo ZEISS CALYPSO uporabniki pridobijo širši nabor merilnih možnosti.

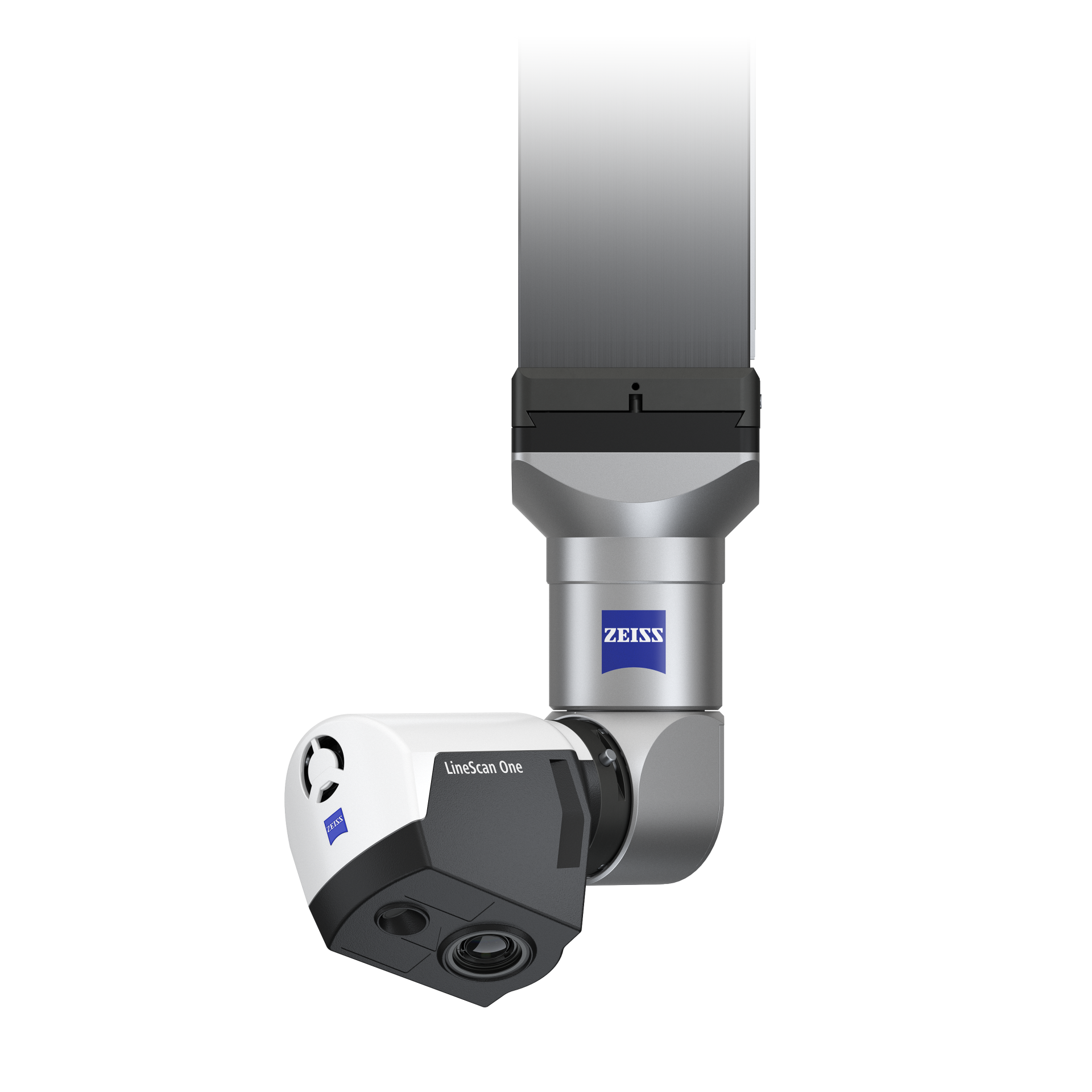

ZEISS LineScan One

ZEISS LineScan One je vstop v optično merilno tehnologijo za popolno in učinkovito merjenje površin proste oblike. Laserski triangulacijski senzor zajame veliko število točk za natančno primerjavo nominalne in dejanske geometrije

Visoka natančnost (20 mikronov)
Zelo hitro delovanje (232.960 točk na sekundo)
Neposredna zmogljiva integracija programske opreme v ZEISS CALYPSO za enoten vmesnik, ki je enostaven za uporabo

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Primeri uporabe

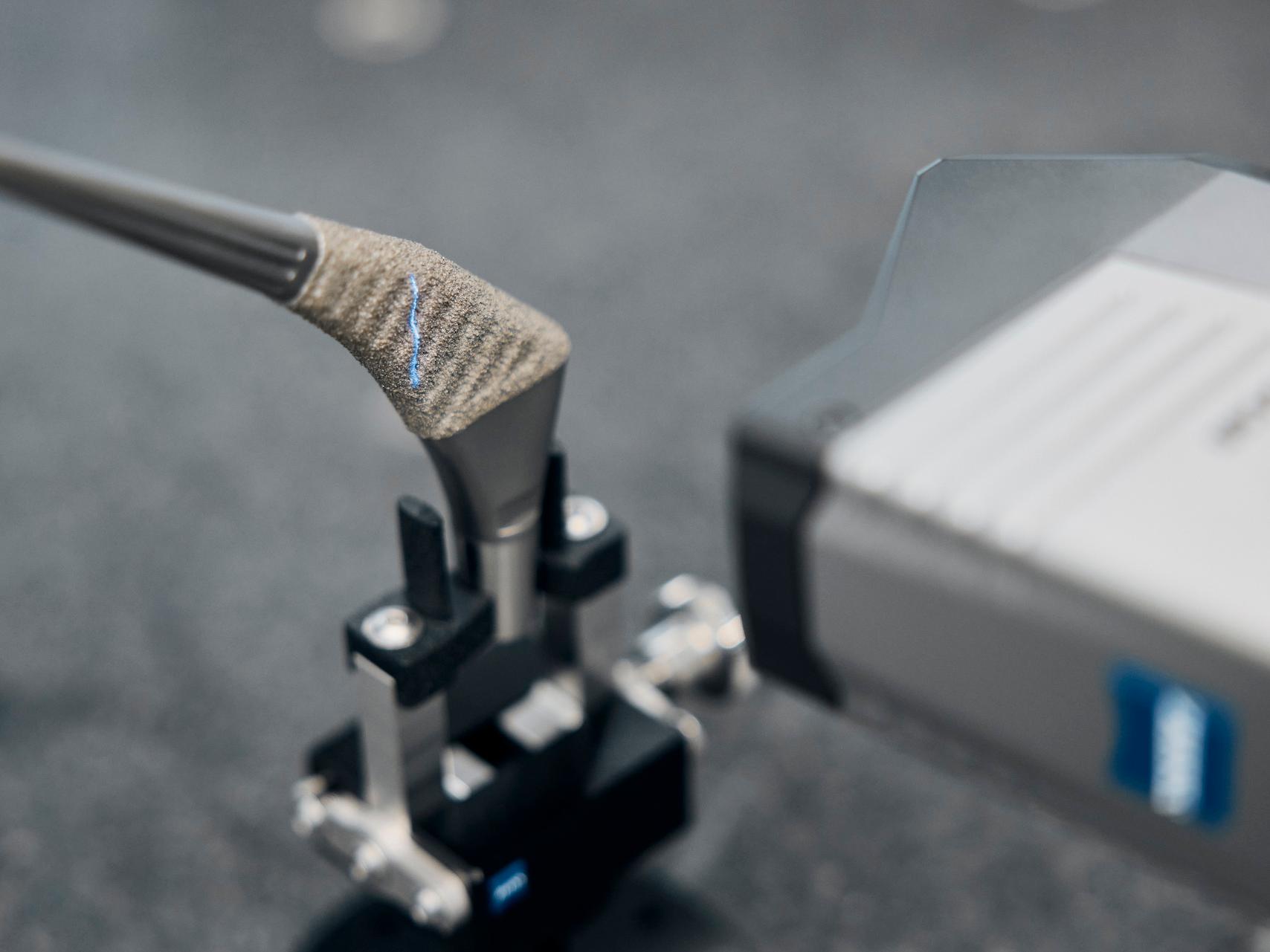

Prednosti sistema ZEISS LineScan so še posebej očitne na področju karoserij, izdelave kalupov/orodij, izdelave modelov, oblikovanja in za površine, občutljive na dotik, ali za fino strukturirane površine.

Avtomobilska industrija

CAD-pregled avtomobilskih karoserij
Meritve vrzeli in poravnave
Analiza prostornine karoserije za elektromotorje

Letalska in vesoljska industrija

Pregled kakovosti prosto oblikovanih površin litih kovinskih delov za reaktivne motorje
Merjenje lopatic rotorjev in elementov kril

Oblikovanje

CAD-primerjava oblikovanih delov
Analiza obrabe in popravil orodij za oblikovanje
Povratni inženiring orodij za oblikovanje

Medicinski sistemi

Preverjanje ravnosti fotografskih plošč za digitalno rentgensko slikanje
Pregled orodij za oblikovanje za zobne svedre

Energija

Meritve CAD in povratni inženiring lopatic za vetrne in vodne turbine

Ladjedelništvo

CAD-primerjava blokov cilindrov ladijskih motorjev

Analiza prostornine ohišij za elektromotorje

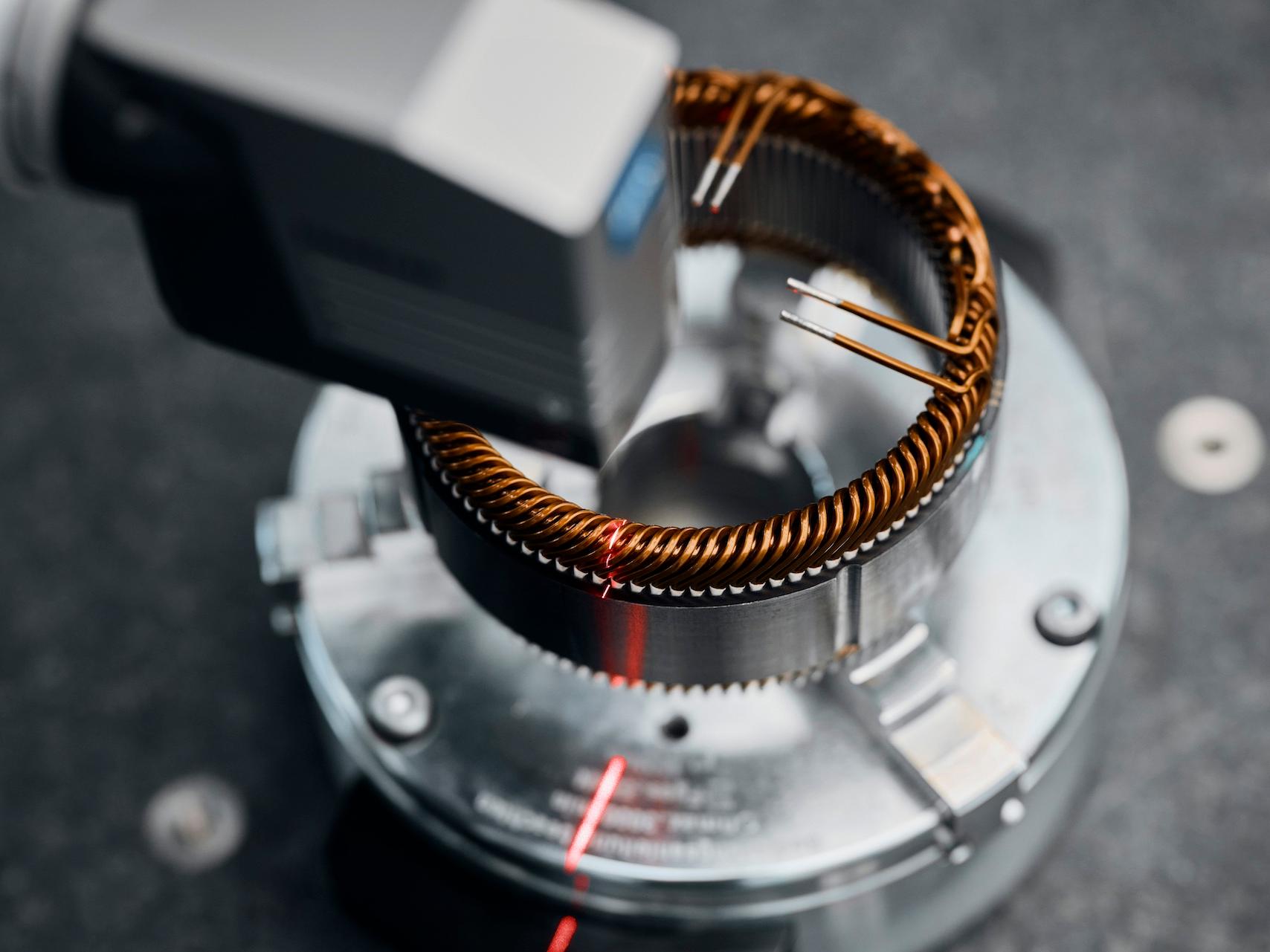

Primer uporabe optičnega senzorja ZEISS LineScan so aplikacije na področju elektromobilnosti. Zunanje dimenzije statorja so odločilen dejavnik za njegovo vgradnjo v ohišje elektromotorja. Položaj priključne prirobnice in gredi je treba izmeriti glede na položaj zobnika.

Velika izbira z različnimi merilnimi območji

Primerno za najrazličnejše aplikacije

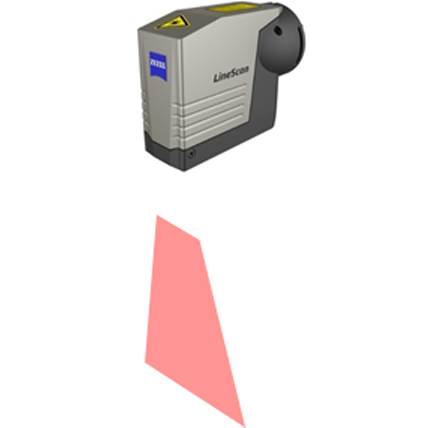

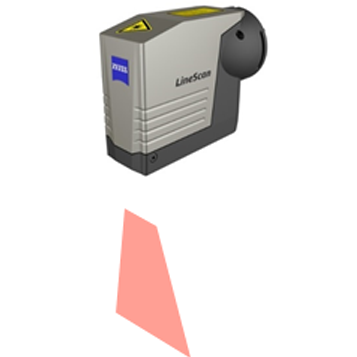

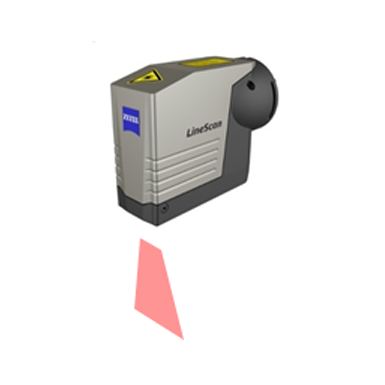

	LineScan One	LineScan 2-25	LineScan 2-25	LineScan 2-50	LineScan 2-100
*MPE P (D.95%:Tr:Opt):**	20 μm	2,9 μm – PRISMO; 3,3 μm – CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS:**	5 μm	0,9 μm	4 μm	5 μm	12 μm
Področje uporabe:	Primerno za širok nabor aplikacij	Majhne komponente z visoko natančnostjo; majhne tolerance	Srednje velike komponente z visoko natančnostjo; srednje tolerance	Univerzalni skener za širok nabor aplikacij	Zelo veliko merilno območje z manjšo natančnostjo; velike tolerance
Točke skeniranja:	Do 232.960	700.000	700.000	256.000	700.000
Samodejni popravek osvetlitve:	da	ne	ne	ne	ne
Združljivi izdelki:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
