Družina ZEISS SPECTRUM

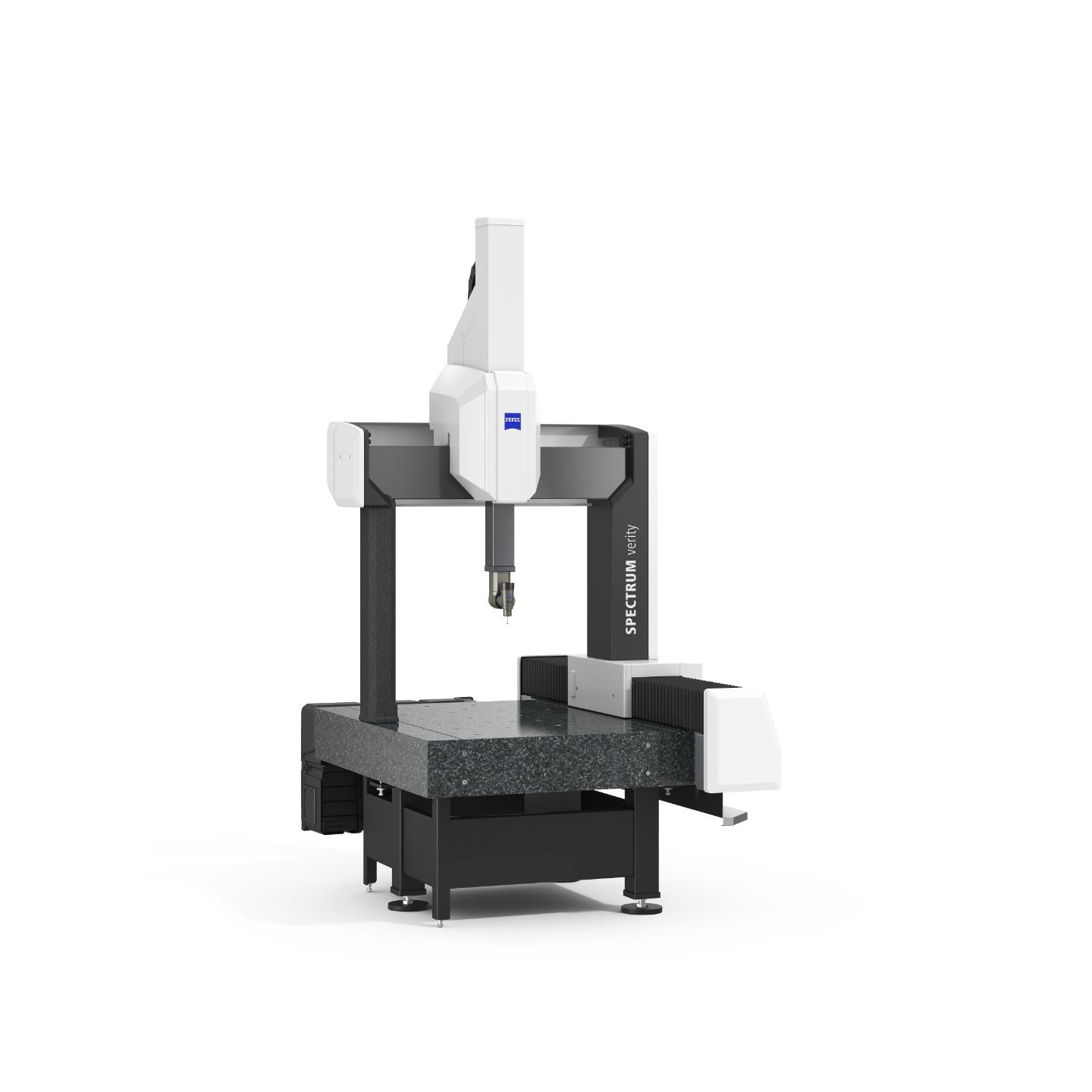

ZEISS SPECTRUM verity

Aktivno skeniranje in velika natančnost za zanesljive rezultate

Ta mostni koordinatni merilni stroj zagotavlja visoko stopnjo natančnosti in prilagodljivost senzorjev. Izkoristite prednosti napredne tehnologije, učinkovitih postopkov, aktivnega skeniranja in zelo natančnih rezultatov meritev za različne dele in vrste uporabe. Poleg zanesljivih taktilnih meritev ponuja stroj ZEISS SPECTRUM verity tudi možnost optičnega skeniranja, saj je združljiv z našim novim laserskim skenerjem LineScan One. Optično skeniranje je glavni poudarek v tem razredu, saj ponuja odlično razmerje med ceno in zmogljivostjo.

Taktilno in optično skeniranje
Aktivno skeniranje s senzorjem ZEISS VAST XT gold
SoftTouch Mode za večjo učinkovitost

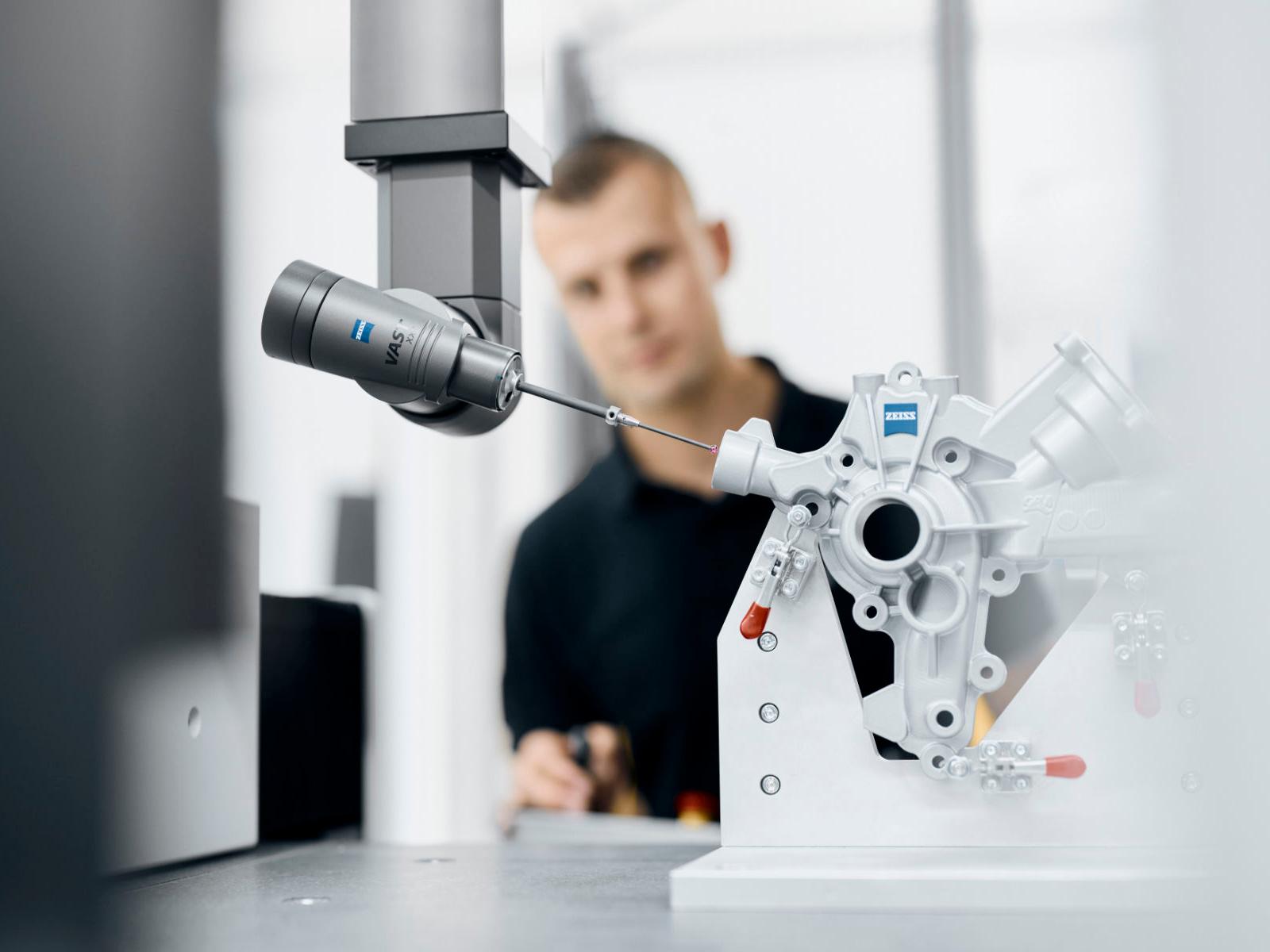

Taktilno merjenje s tehnologijo skeniranja ZEISS

ZEISS SPECTRUM verity je opremljen z naprednimi funkcijami za taktilno skeniranje, ki omogočajo večjo natančnost. Pri enotočkovnih meritvah se razmere med merilnimi točkami ocenjujejo z interpolacijo, ki lahko spregleda znatna odstopanja. Tehnologija skeniranja ZEISS pa omogoča zajem več tisoč podatkovnih točk v samo nekaj sekundah za resnično zanesljivo zagotavljanje taktilne kakovosti.

Tehnologija zagotavlja večjo varnost delovanja, natančnost in večji pretok informacij kot enotočkovne meritve. Ker se celotni deli merijo v enem samem tekočem in neprekinjenem gibanju, skeniranje omogoča večje hitrosti, odpravo okoljskih vplivov in zajem večjega števila podatkov. To so na voljo velik pretok informacij in natančni rezultati, ki so ključnega pomena za proizvodnjo.

Izvedite več

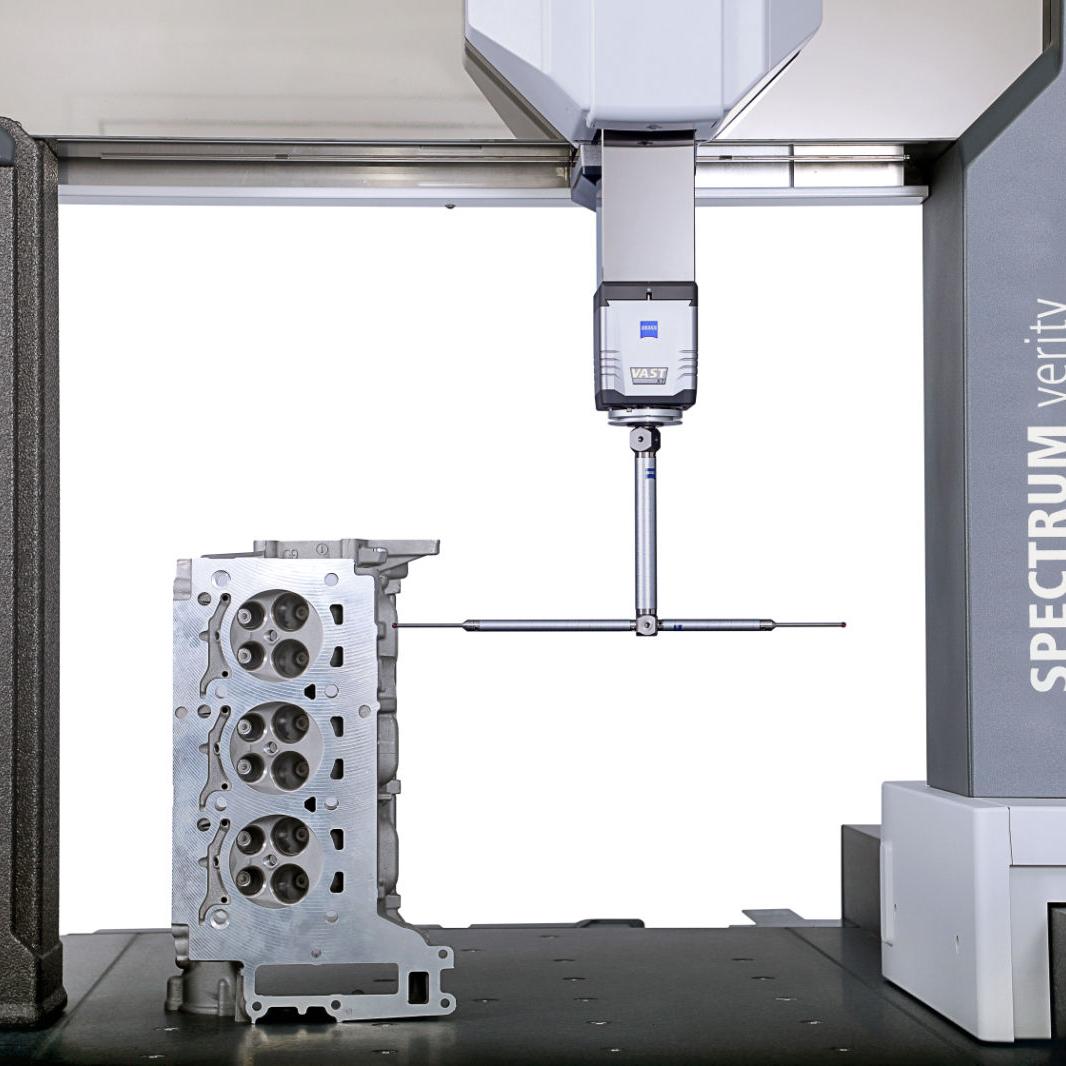

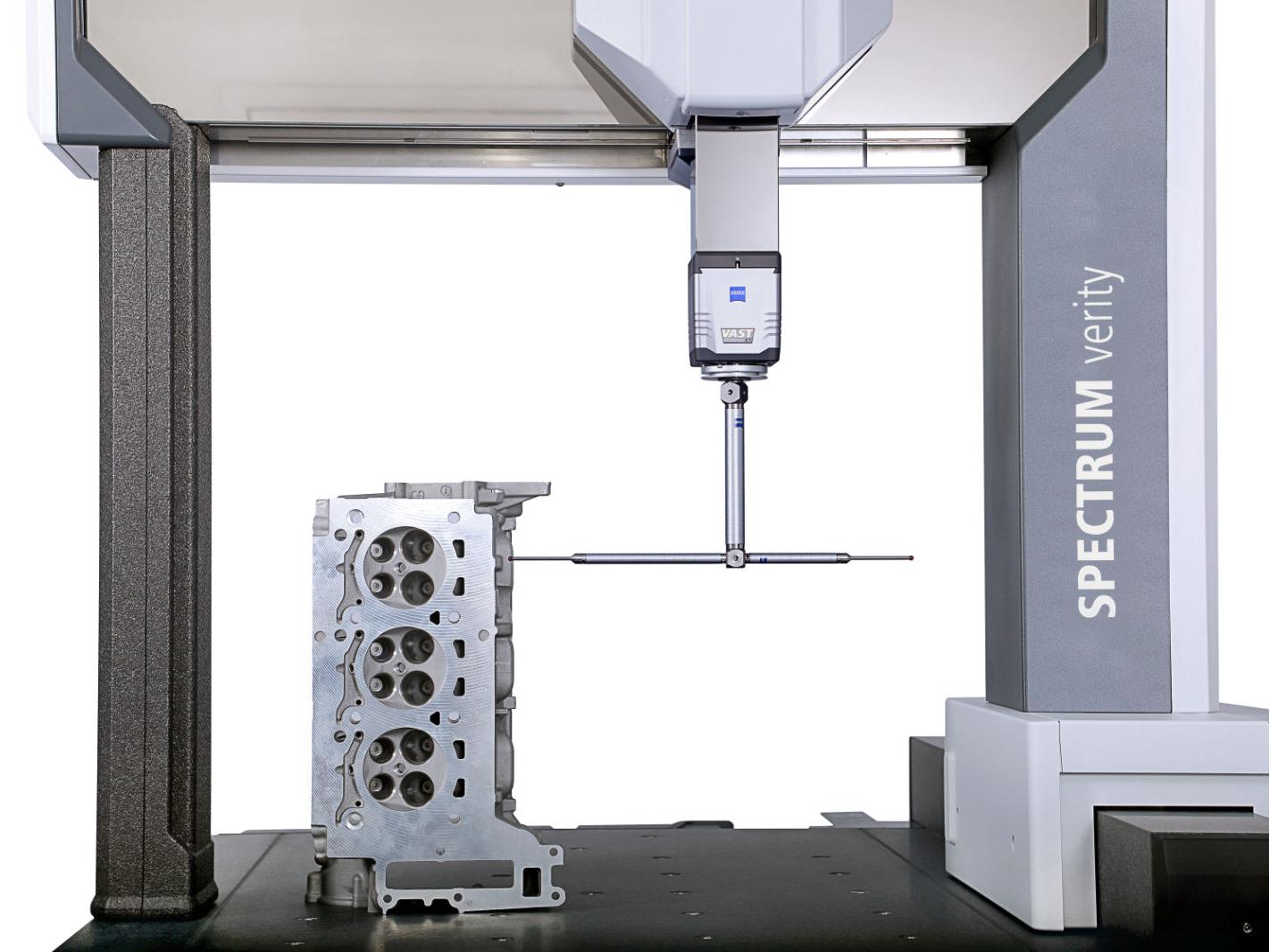

Aktivno skeniranje s senzorjem ZEISS VAST XT gold

Stroj ZEISS SPECTRUM verity s senzorjem ZEISS VAST XT gold omogoča aktivno skeniranje s prilagodljivo merilno silo – za hitro in natančno skeniranje z največjo stopnjo prilagodljivosti.

Sistemi aktivnega skeniranja uporabljajo programsko krmiljene elektromagnete in krmilnike sile z ničelno neto silo. Aktivni sistem v realnem času spremlja odstopanja in prilagaja merilno silo na tipalu tako, da je ta čim manjša in enakomerna, ne glede na dolžino, maso, položaj ali poravnavo tipala. S tem je dosežena večja natančnost pri veliko večji hitrosti merjenja in je idealna rešitev tudi za nestandardne geometrije.

Izvedite več

Zagotovite si naslednjo stopnjo zanesljivosti in produktivnosti procesov

ZEISS SPECTRUM verity je rešitev za veliko stopnjo zanesljivosti in učinkovitosti. Naj gre za optimalen čas delovanja, temperaturno odpornost, ustreznost za različne kombinacije tipal ali hitro in enostavno namestitev: S strojem ZEISS SPECTRUM verity dobite najboljše rezultate za svojo naložbo.

Stroškovna učinkovitost

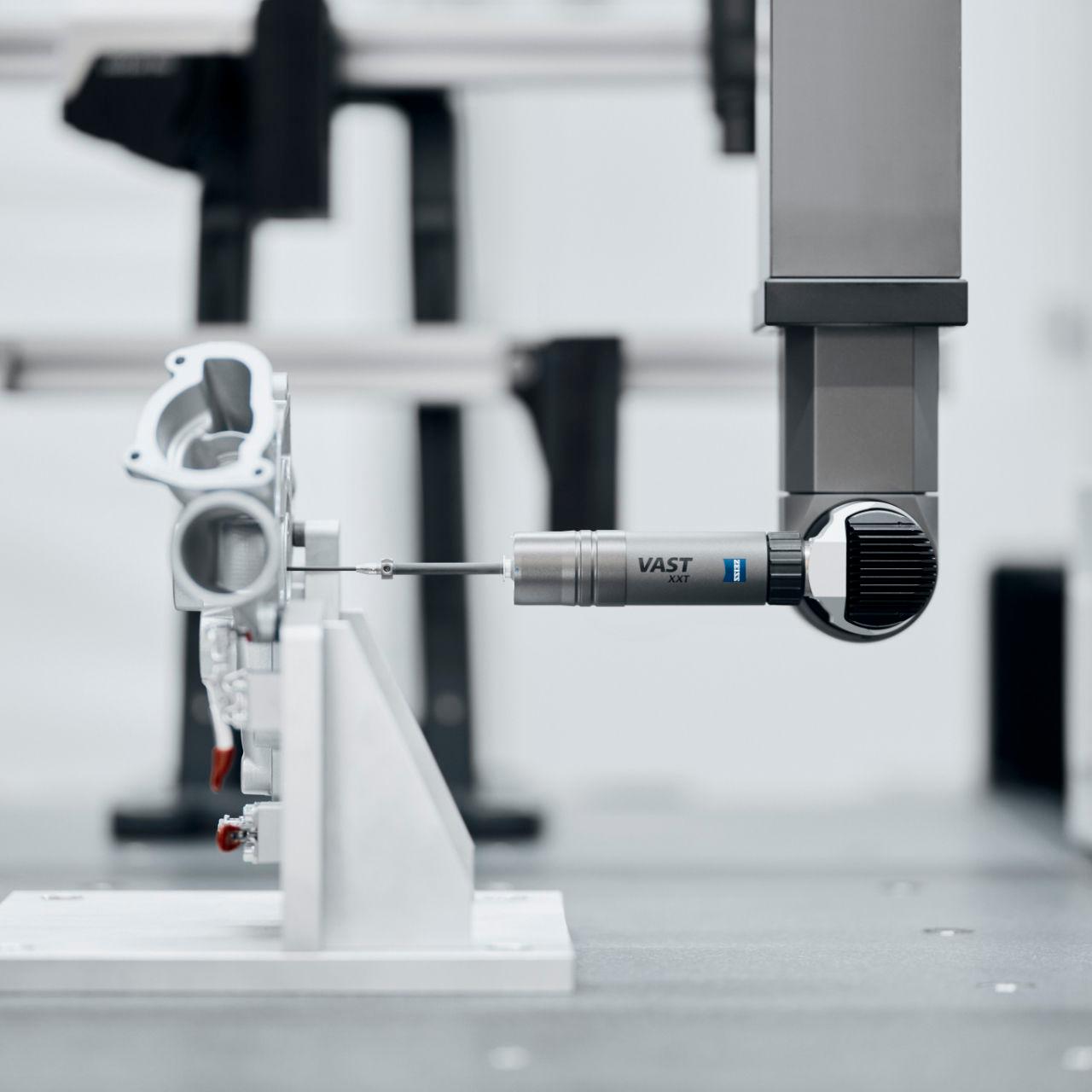

Merilna glava RDS z vgrajenim sistemom CAA (računalniško podprta natančnost) skrajša čas delovanja, kompaktna zasnova senzorja pa znatno poveča razpoložljivo merilno prostornino na stroju.
Prilagojeno vašim potrebam

ZEISS SPECTRUM verity je na voljo v različnih paketih za enotočkovno merjenje, način skeniranja ali z merilno glavo RDS za kompleksne strukture ter optične merilne rešitve. S tem lahko enostavno sprejemate odločitve glede na vrsto uporabe.
Prilagodljivost s senzorji

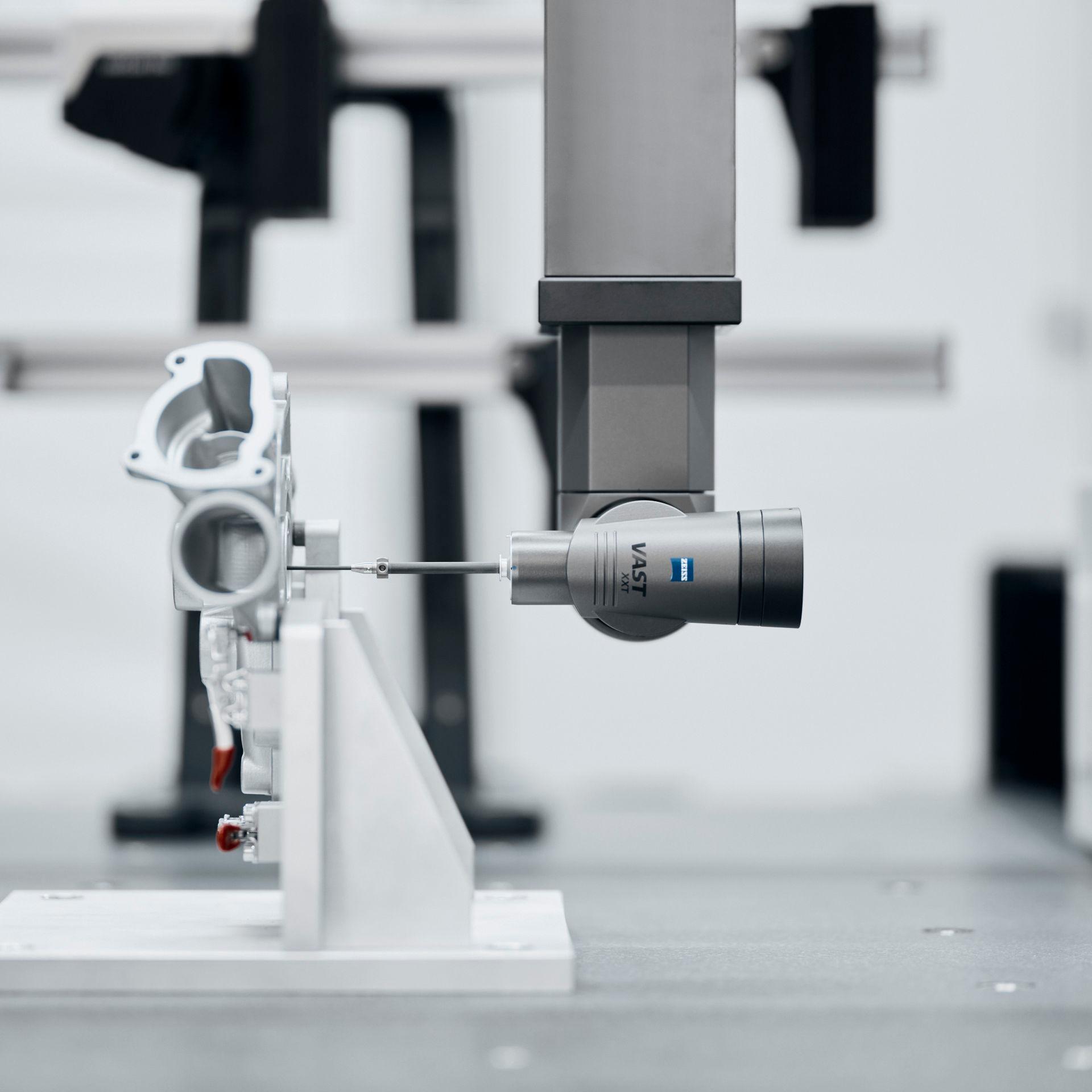

Senzor VAST XT gold omogoča merjenje kompleksnejših elementov z dolžinami tipal do 500 mm, zaradi česar je KMS primeren za več vrst uporabe. Senzor VAST XXT je primeren za različne kombinacije tipal (npr. stransko zvezdno tipalo do 65 mm), kar omogoča merjenje kompleksnejših elementov z eno konfiguracijo tipal.
Robustnost in zanesljivost

ZEISS SPECTRUM je najbolj vrhunski stabilen in zanesljiv KMS v svojem razredu. Steklokeramične letve zagotavljajo odpornost v širokem temperaturnem območju, brez temperaturnih senzorjev. Bolj tog osnovni okvir in trinožna konstrukcija zagotavljata popoln prenos sile in potresno zaščito.
Izboljšana produktivnost

ZEISS SPECTRUM verity se ponaša z visoko hitrostjo skeniranja s senzorjem VAST XT gold, brez zmanjšanja merilne natančnosti. Poleg tega SoftTouch zagotavlja veliko natančnost, ponovljivost in hitrost merjenja za odklonske dele.
Manjša obremenitev pri pripravi

Izjemno hitra in enostavna namestitev stroja ZEISS SPECTRUM verity zmanjšuje stroške in omogoča hiter zagon sistema.

Tehnični podatki

	ZEISS SPECTRUM verity
Tip	Mostni KMS v prostoru za merjenje
Velikosti	7/7/6;7/10/6 9/12/6; 9/18/6
Združljivi senzorji	RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 Kompaktna zasnova VAST XT gold VAST XXT direct
Natančnost	Do: 1,7+L/300

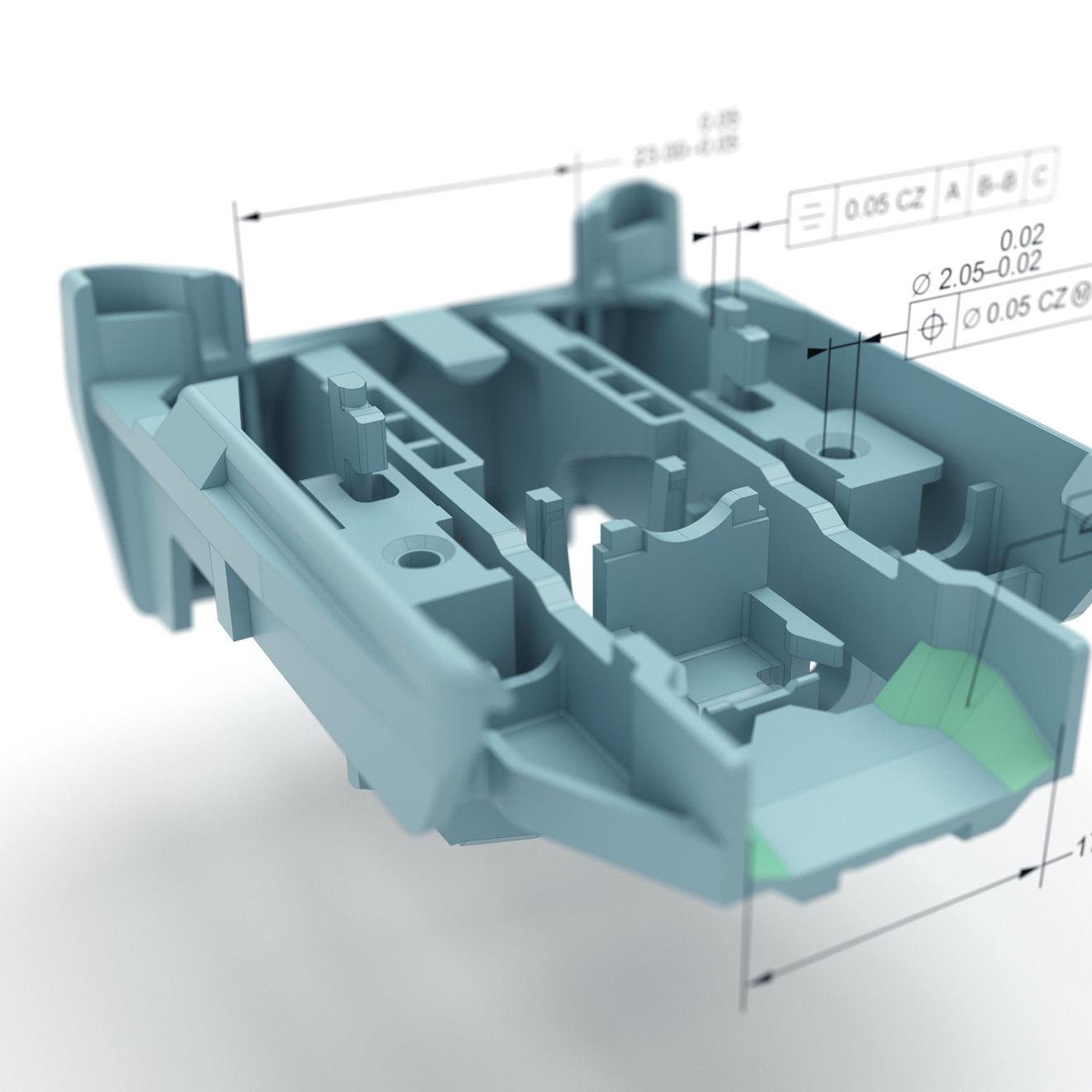

Programska oprema	ZEISS CALYPSO
Kotni položaji	Stopenjski kot 2,5 stopinje 20.736 možnih položajev
Optični senzorji	ZEISS LineScan One Ni na voljo za SPECTRUM verity z aktivnim senzorjem
Opcije	ZEISS SoftTouch Mode Ni na voljo za SPECTRUM verity z aktivnim senzorjem

Vrste uporabe

Industrija

S strojem ZEISS SPECTRUM lahko merite industrijske izdelke, kot so deli iz CNC, ohišja za opremo in mehanske komponente.
Elektronika

ZEISS SPECTRUM je idealen za skeniranje majhne elektronike, vključno s konektorji, ohišji, srednjimi okvirji ali tankimi folijami.
Avtomobilska industrija

V avtomobilski industriji se ZEISS SPECTRUM uporablja za majhna ohišja, štancane kose, kose, obdelane s stroji CNC, in plastične dele.
Delavnice

ZEISS SPECTRUM je odličen za merjenje proizvodnih delov, delov iz pločevine, štancanih delov in plastičnih delov.
