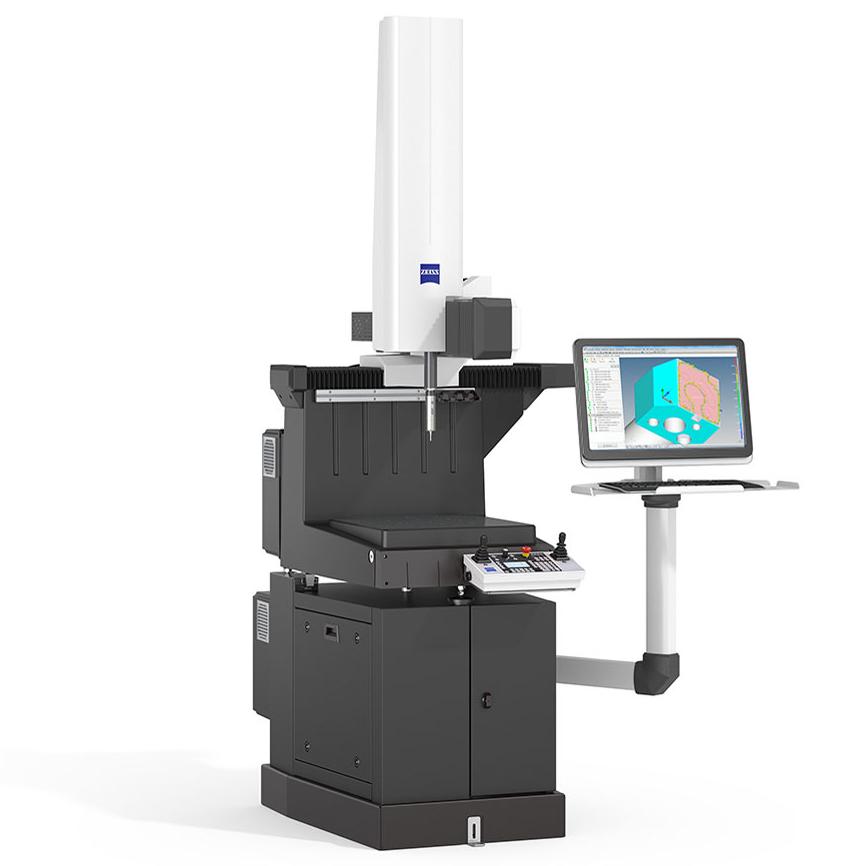

ZEISS DuraMax

Naravna izbira za proizvodno delavnico

Zagotavljanje kakovosti je zahtevno, zahteve KMS pa visoke – še posebej v proizvodnem okolju. ZEISS DuraMax združuje robustnost, natančnost in učinkovitost, zato je popolna izbira za merjenje na liniji neposredno v vaši proizvodni hali. Stroj ZEISS DuraMax je kos zahtevnim okoljskim razmeram, obenem pa je odporen tudi na visoke temperature. V povezavi s senzorjem ZEISS VAST XXT omogoča hitre enotočkovne meritve ter skeniranje kontur in površin proste oblike, zaradi česar so fiksni merilniki odveč.

Robustna zasnova za proizvodna okolja
Visoka natančnost v spremenljivih pogojih
Napredna tehnologija skeniranja

Vse prednosti v pregledu

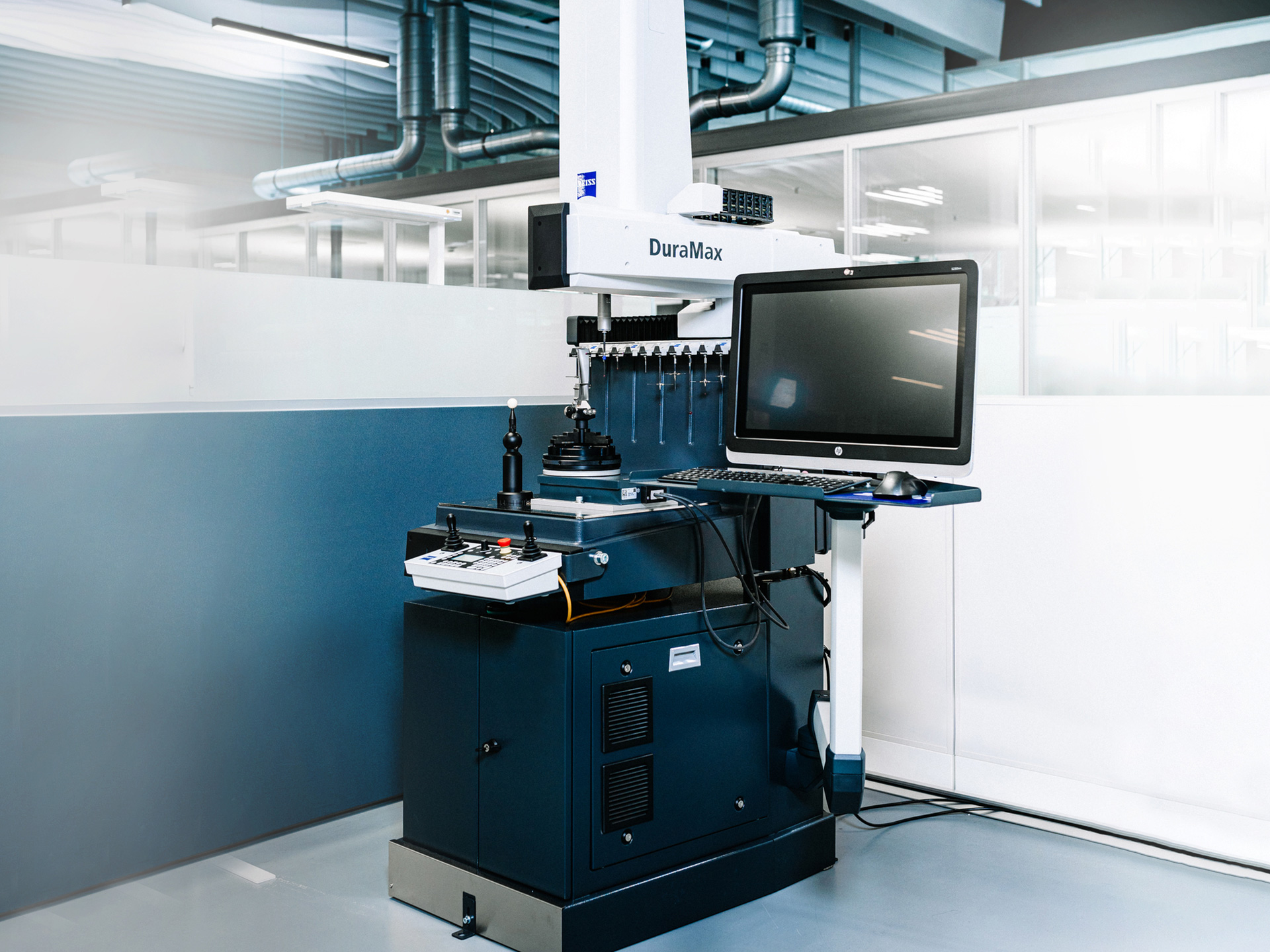

Učinkovitost

Optimalno razmerje med merilno prostornino in tlorisom
Kompaktna zasnova za majhen tloris

Velika in lahko dostopna merilna prostornina

Nalaganje s treh strani in od zgoraj

Stisnjen zrak ni potreben

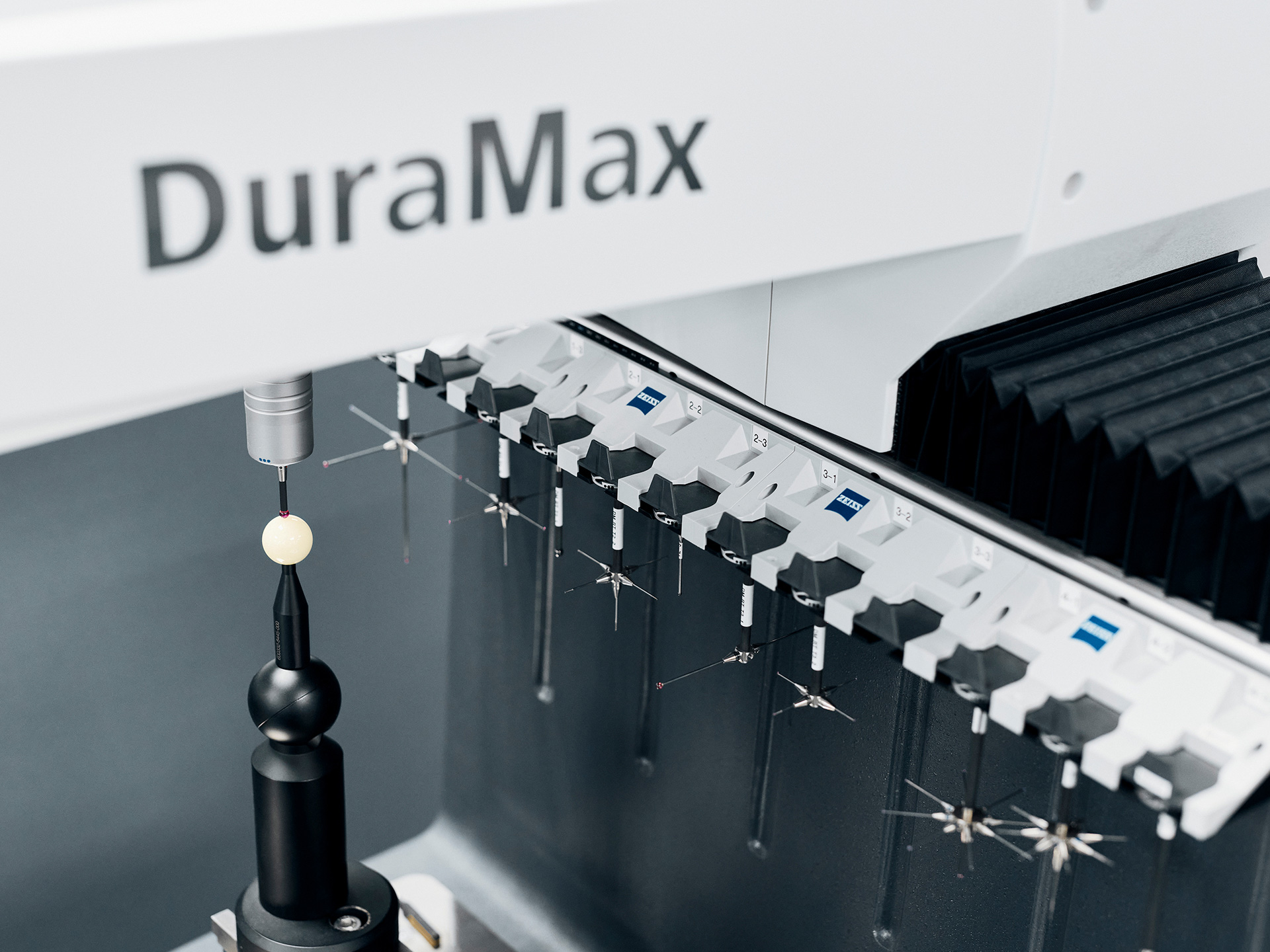

Hitrost

Krajši čas delovanja in hitre meritve
Hitro skeniranje s tipalom ZEISS VAST XXT

Enotočkovne meritve s ZEISS VAST probing

Sistem ZEISS Duplex za večjo propustnost

Štiriosno merjenje z vrtljivo mizo
Natančnost

Natančni rezultati tudi v zahtevnih okoljih
Zaščita pred prahom in vlago

Podstavek ShopFloor z zaščito IP54

Toplotna stabilnost zaradi steklokeramičnih letev

Linearni vodilni sistem s pogonsko matico in krogličnim ležajem s pokritimi vodili v vseh oseh

Pasivno blaženje vibracij kot standard

Če želite odpreti podatkovno okno z več podrobnostmi, kliknite na okrogle oznake na sliki.

Popolnoma opremljeni za vaše izzive

Odkrijte edinstvene funkcije ZEISS DuraMax

Edinstvene funkcije stroja ZEISS DuraMax

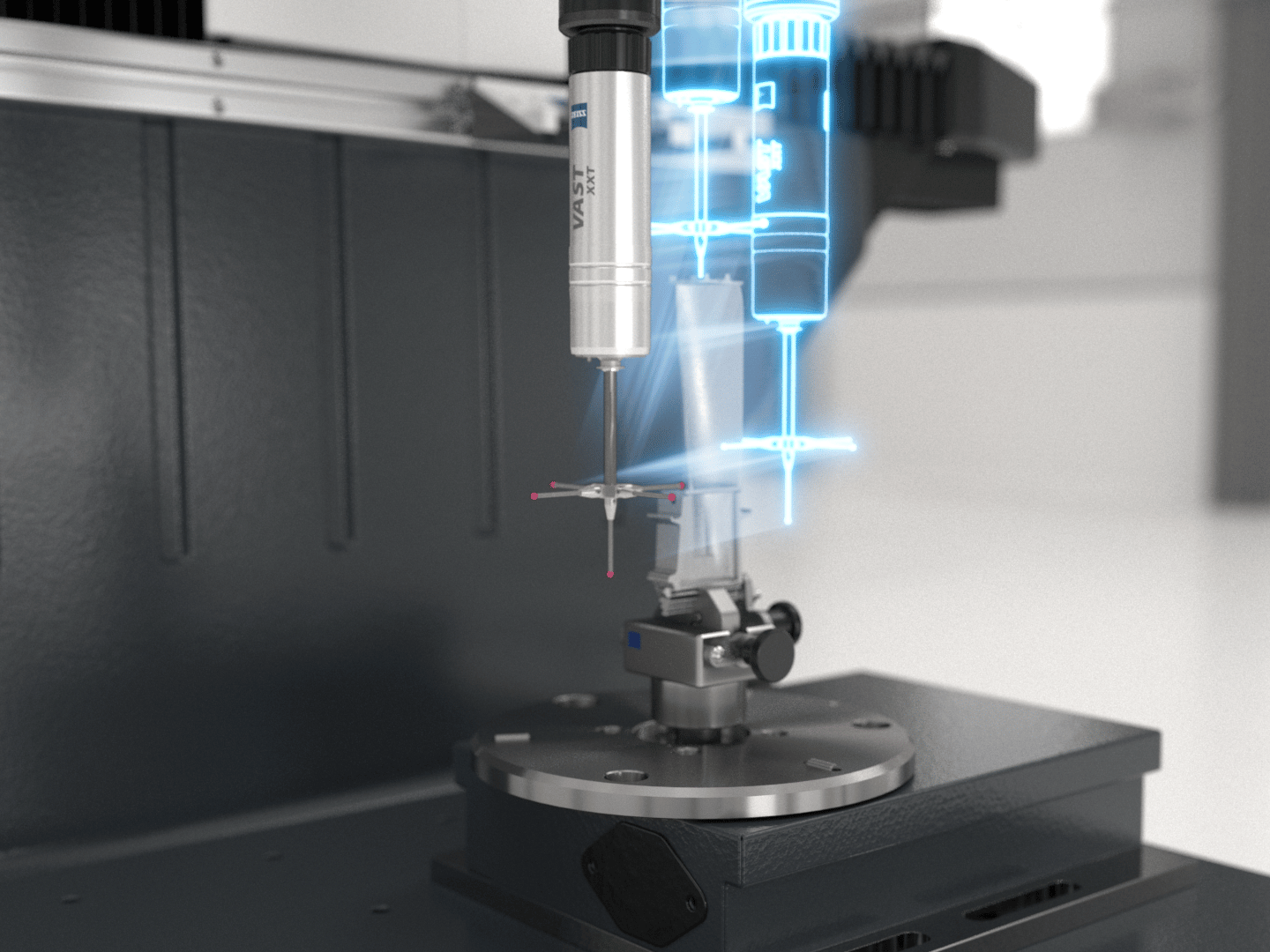

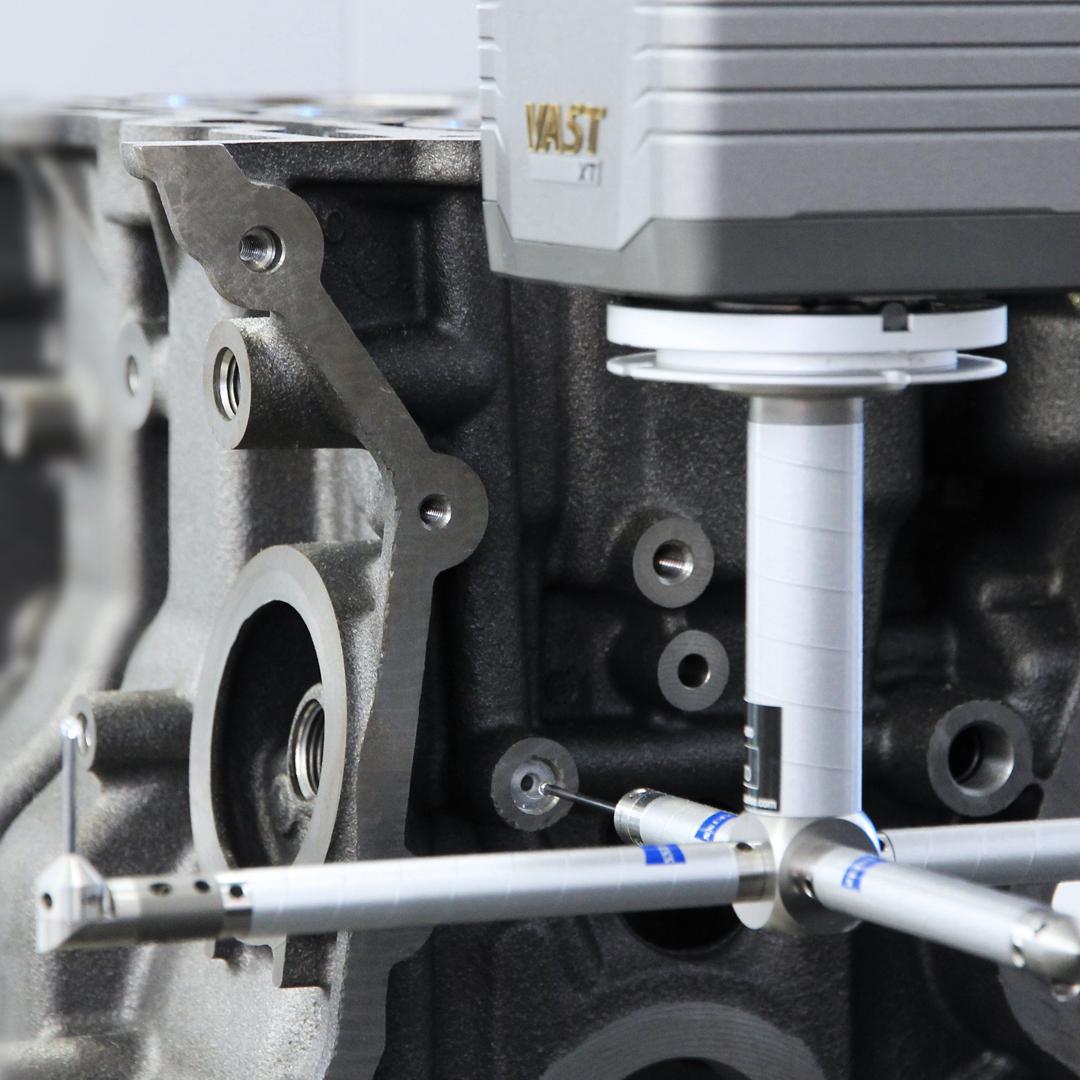

ZEISS VAST XXT

Tipalo ZEISS VAST XXT omogoča enotočkovno merjenje in skeniranje. To zagotavlja optimalno produktivnost in stabilne rezultate. Tehnologija skeniranja omogoča merjenje veliko večje gostote točk in s tem boljšo oceno tolerance velikosti, oblike in položaja. Širok nabor tipal omogoča merjenje kompleksnejših elementov na več delih.

Izvedite več

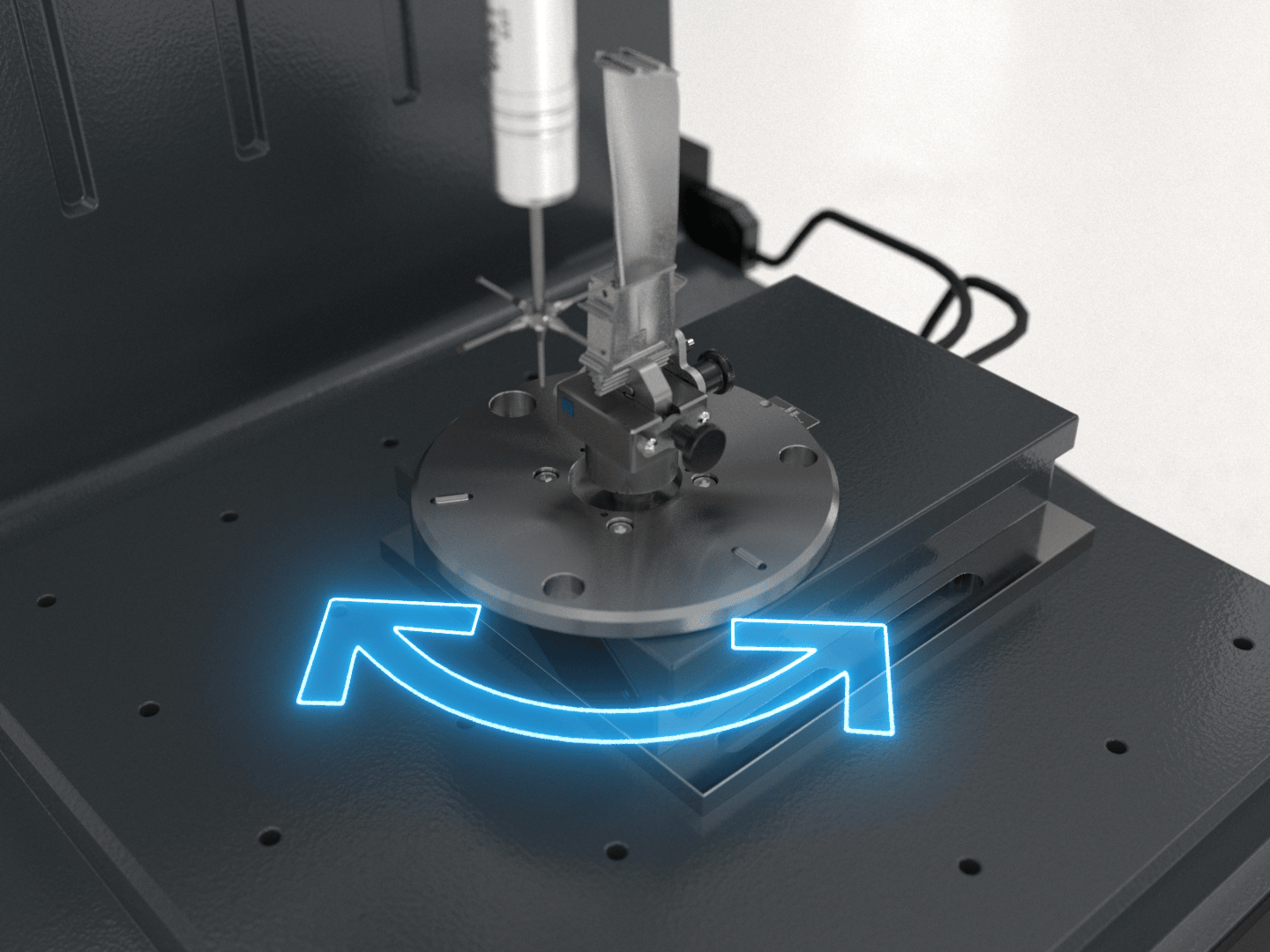

Vrtljiva miza

V kombinaciji z dodatno vrtljivo mizo pridobite še večjo prilagodljivost za rotacijsko simetrične majhne dele, kar vam omogoča izvajanje kompleksnih merilnih nalog s četrto osjo. S tem se ne zmanjša le zapletenost sistemov tipal, temveč tudi čas delovanja zaradi manjšega števila menjav tipal.

Pripomočki

ZEISS Integration Series omogoča prilagodljivo razširitev vaše merilne rešitve za optimalno integracijo v obstoječe procese ter povečanje produktivnosti in propustnosti.

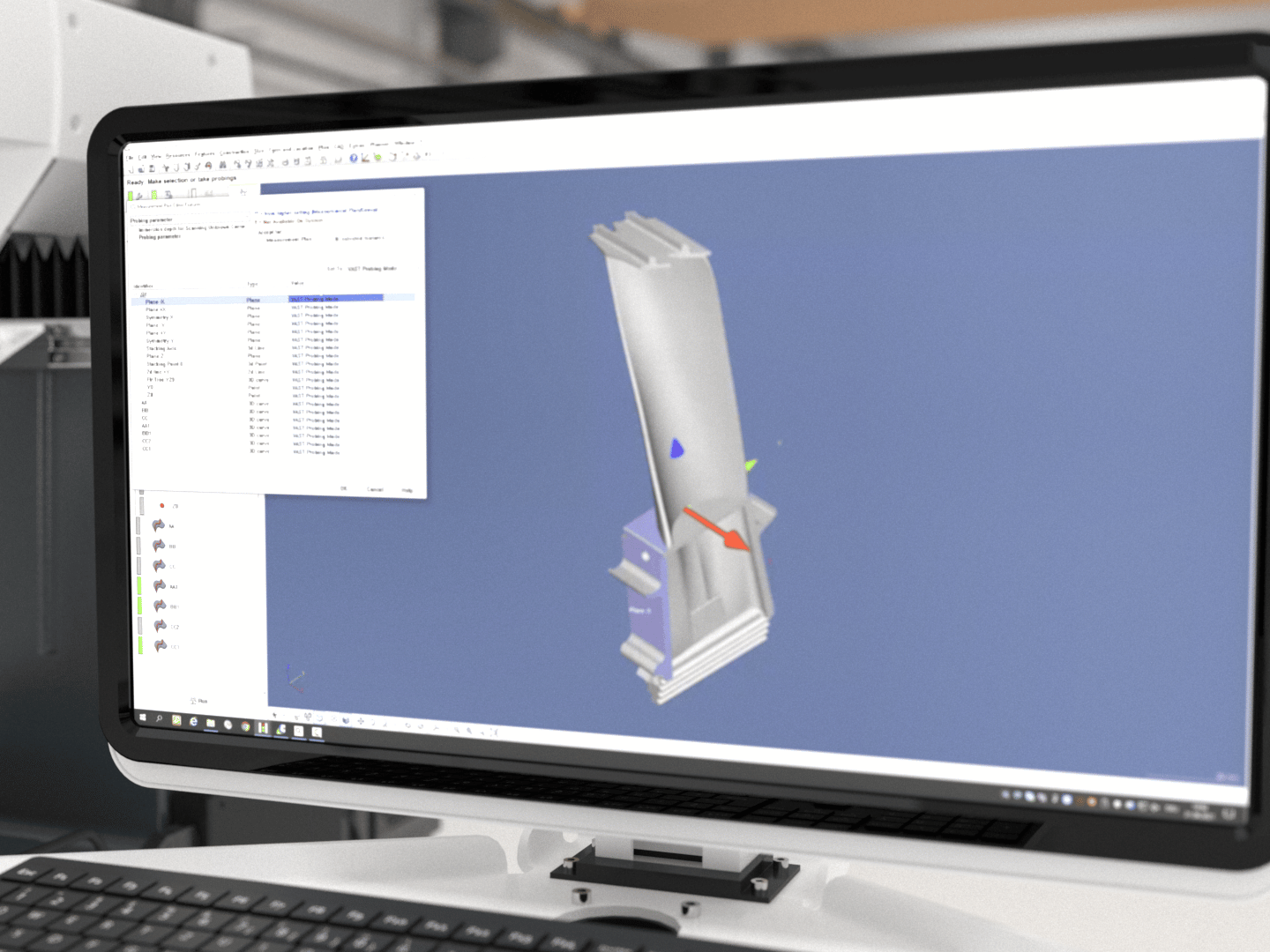

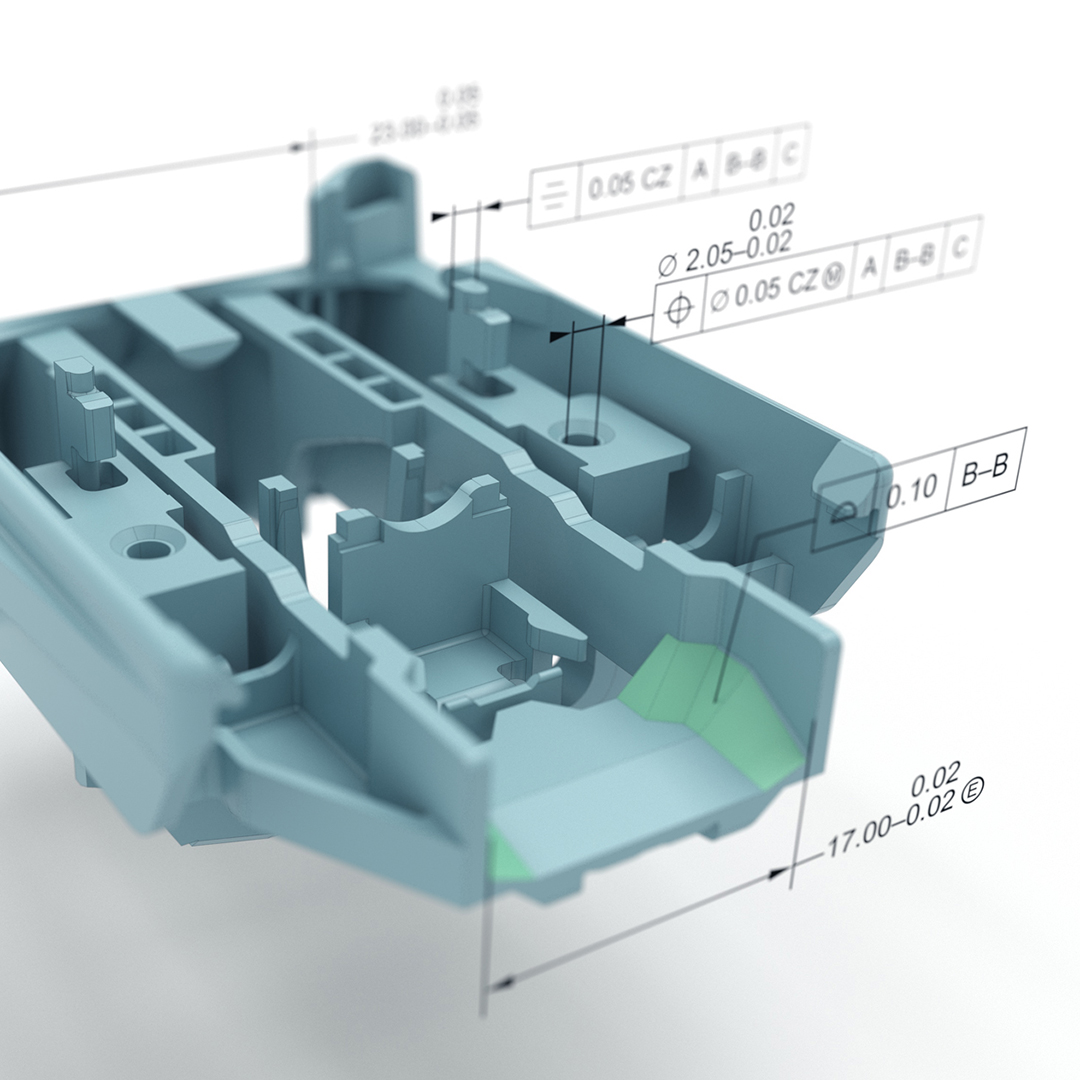

ZEISS Calypso

Intuitivna programska oprema ZEISS CALYPSO ponuja visoko stopnjo prilagodljivosti za različne merilne naloge, ZEISS CALYPSO express pa omogoča preprosto programiranje. Enotočkovni način za stroj ZEISS DuraMax zdaj omogoča tudi delovanje taktilnega senzorja v načinu ZEISS VAST probing, s čimer prihranite od 25 do 80 % časa pri merjenju, odvisno od naloge.

Izvedite več

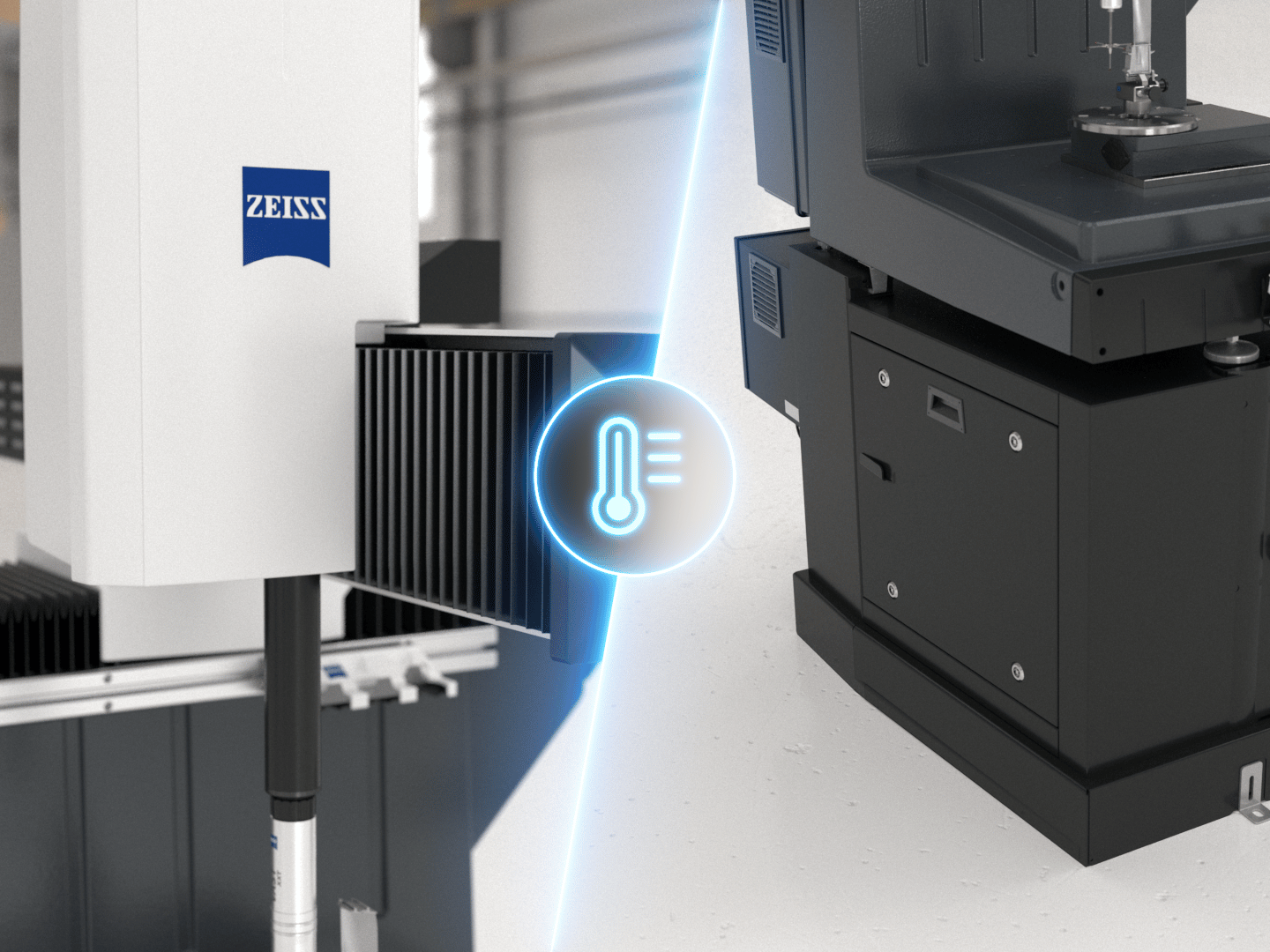

Temperaturna odpornost

Vse osi so opremljene s steklokeramičnimi letvami. Te se z naraščajočo temperaturo ne raztezajo, kar omogoča stabilne meritve pri temperaturah od +18 °C do +30 °C. Podstavek IP54 ščiti računalniško strojno opremo.

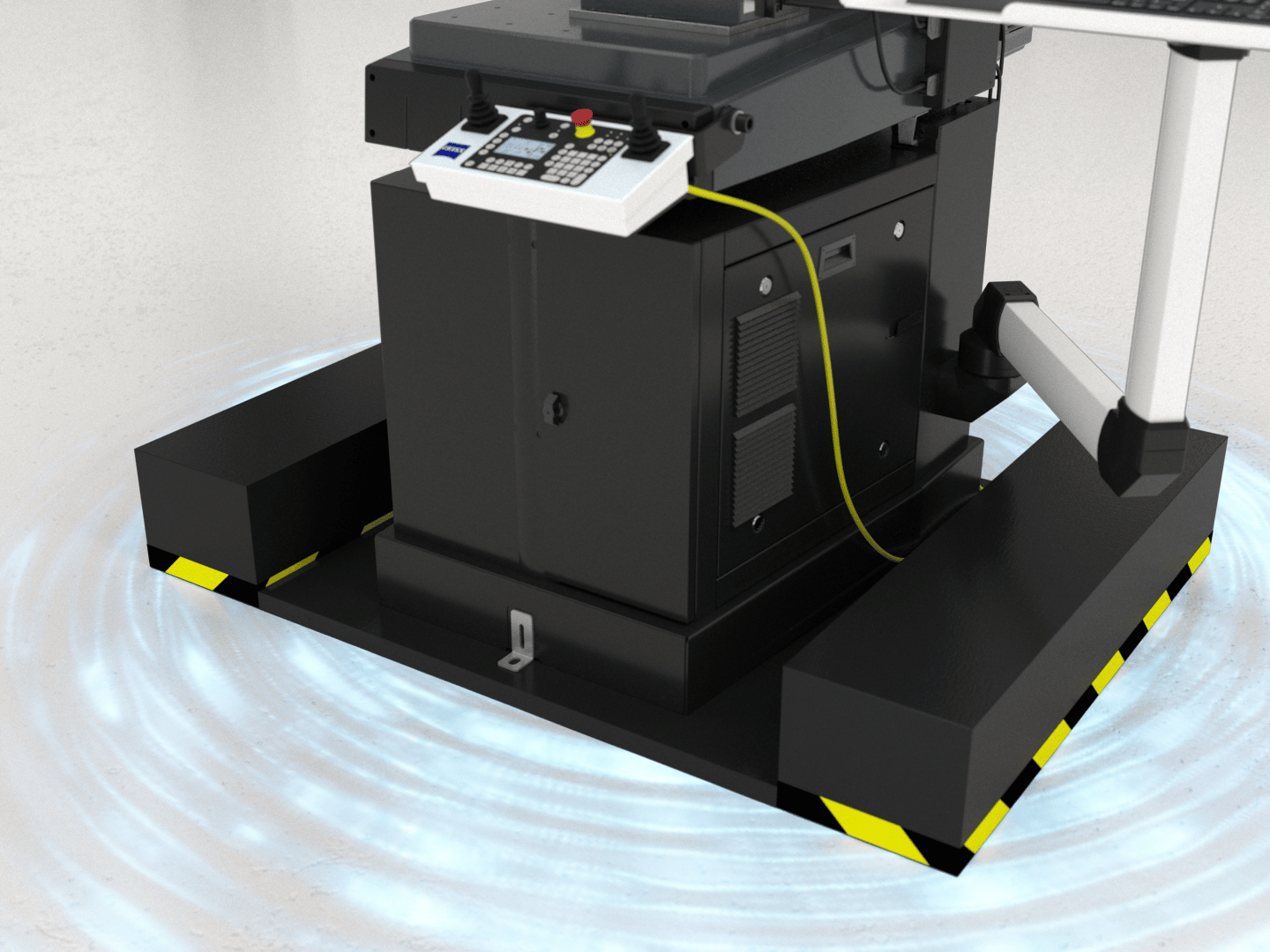

Pnevmatska izolacija vibracij

Izbirna pnevmatska izolacija vibracij preprečuje vpliv vibracij tal na rezultate meritev in zagotavlja avtomatizirano regulacijo nivoja. Prav tako jo je mogoče naknadno opremiti za ZEISS DuraMax in ZEISS O-INSPECT.

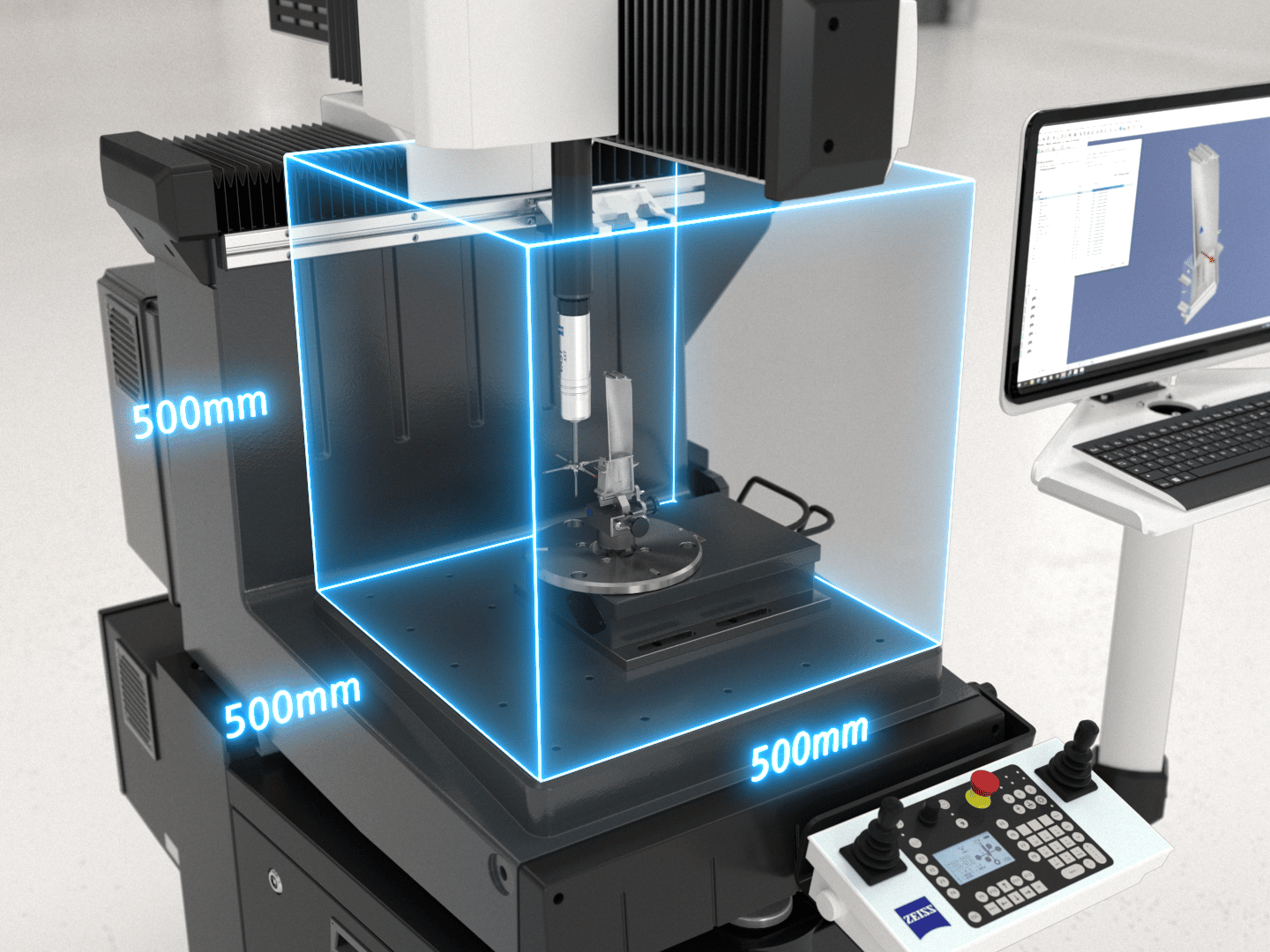

Merilna prostornina

ZEISS DuraMax ponuja neprekosljivo razmerje med merilno prostornino in tlorisom. Optimalna dostopnost, jasen pogled v merilno prostornino ter nalaganje na optimalni delovni višini s treh strani in od zgoraj izboljšujejo ergonomijo in varnost ter skrajšujejo čas delovanja.

Še manjša občutljivost na temperaturo, še večja robustnost

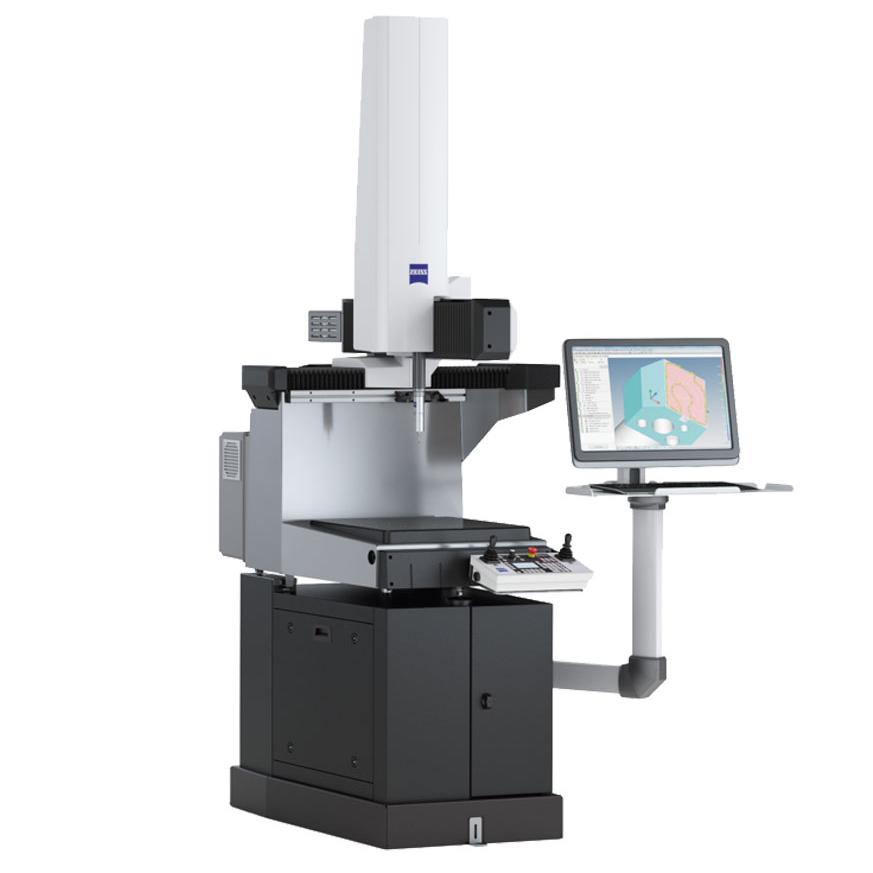

ZEISS DuraMax HTG

ZEISS DuraMax HTG ponuja najširše temperaturno območje z največjim temperaturnim gradientom in ga je mogoče uporabljati tako na proizvodnem mestu kot v avtomatiziranih sistemih. To zagotavlja večjo prilagodljivost, saj lahko merilne naloge opravljate s še večjo odpornostjo na vplive okolja.

Poudarki

Natančno merjenje pri visokih temperaturah
Letvice Zerodur za najmanjši možni toplotni raztezek
Temperaturni senzorji za korekcijo temperature obdelovanca
Dodatne filtrirne blazinice v oseh X in Y za zaščito pred umazanijo in prahom

Oglejte si, kako uspešno uporabljati ZEISS DuraMax

Hitro taktilno enotočkovno sondiranje

ZEISS DuraMax s ZEISS VAST probing (ZEISS ZVp) skrajša čas meritev in s tem zmanjša obratovalne stroške. Z načinom ZVp je mogoče skrajšati čas merjenja pri enotočkovnem sondiranju do 30 %.

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

ZEISS Integration Series: Ustrezne rešitve za vsako merilno nalogo

Ponudba izdelkov iz serije ZEISS Integration Series omogoča prilagodljivo razširitev vaše merilne rešitve, kar zagotavlja optimalno integracijo v obstoječe procese ter povečanje produktivnosti in propustnosti.

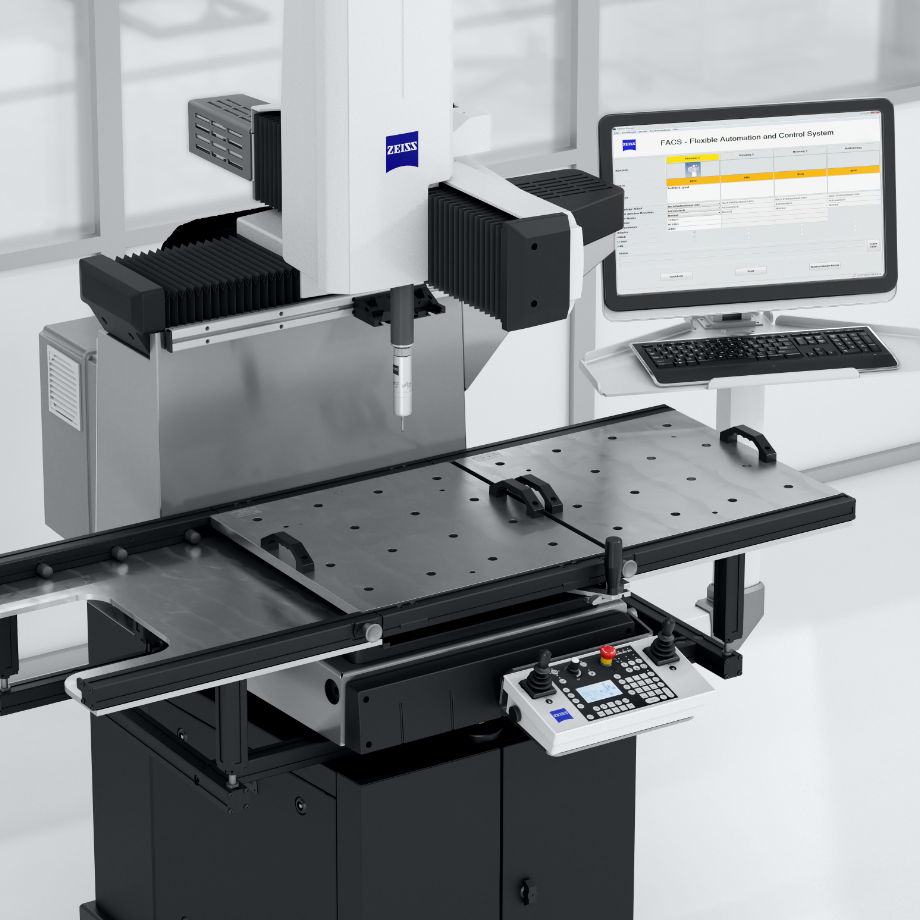

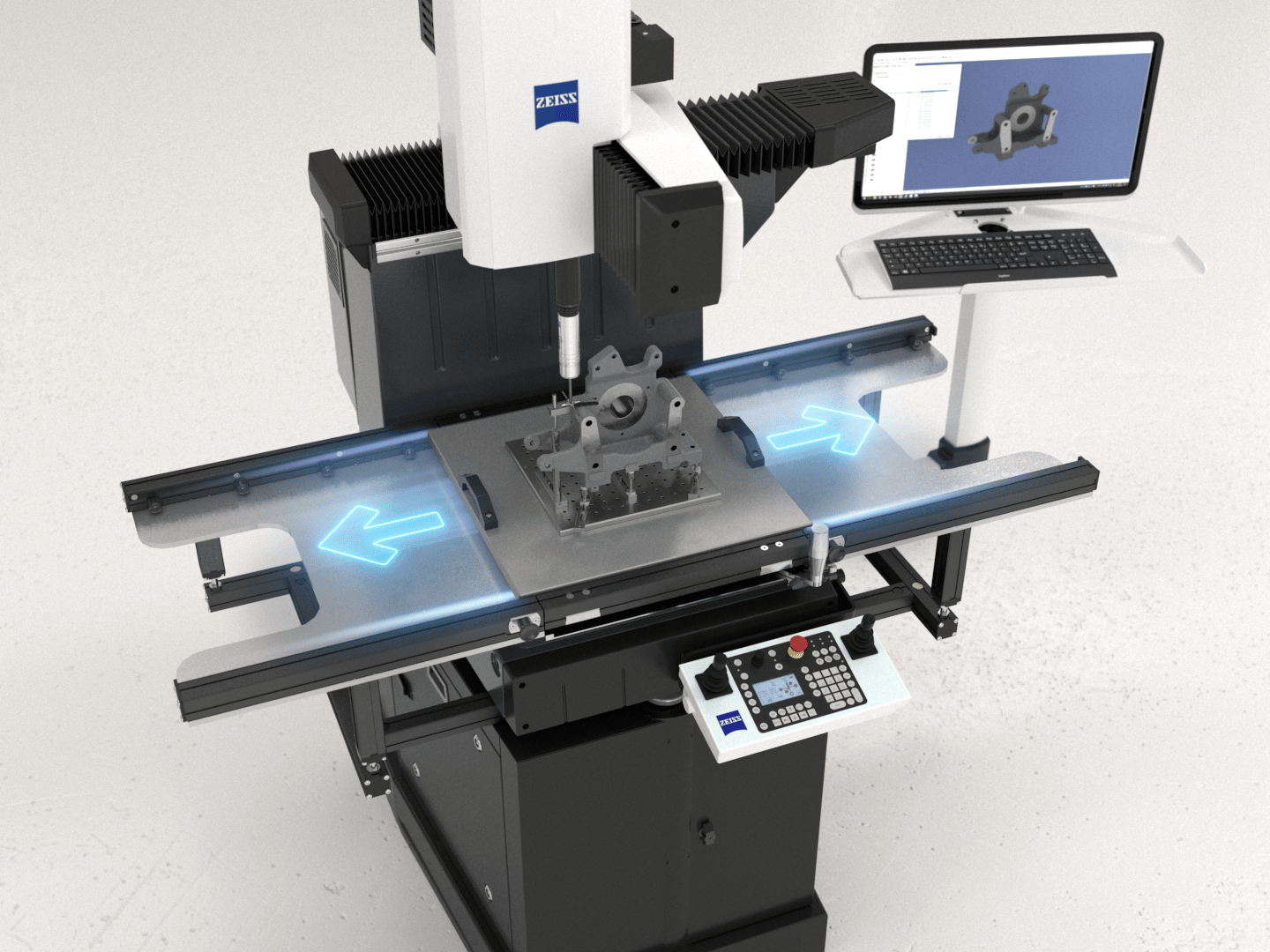

Sistem Duplex

Sistem Duplex za ZEISS DuraMax izboljša izkoriščenost stroja, saj je mogoče obdelovance vpenjati in odpenjati vzporedno z merjenjem. Poleg tega sistem izboljšuje ergonomijo rokovanja z deli in preprečuje poškodbe merilnih senzorjev

Nastavitev med postopkom merjenja

Optimiziran izkoristek KMS
Visoka propustnost obdelovancev

Izvedite več

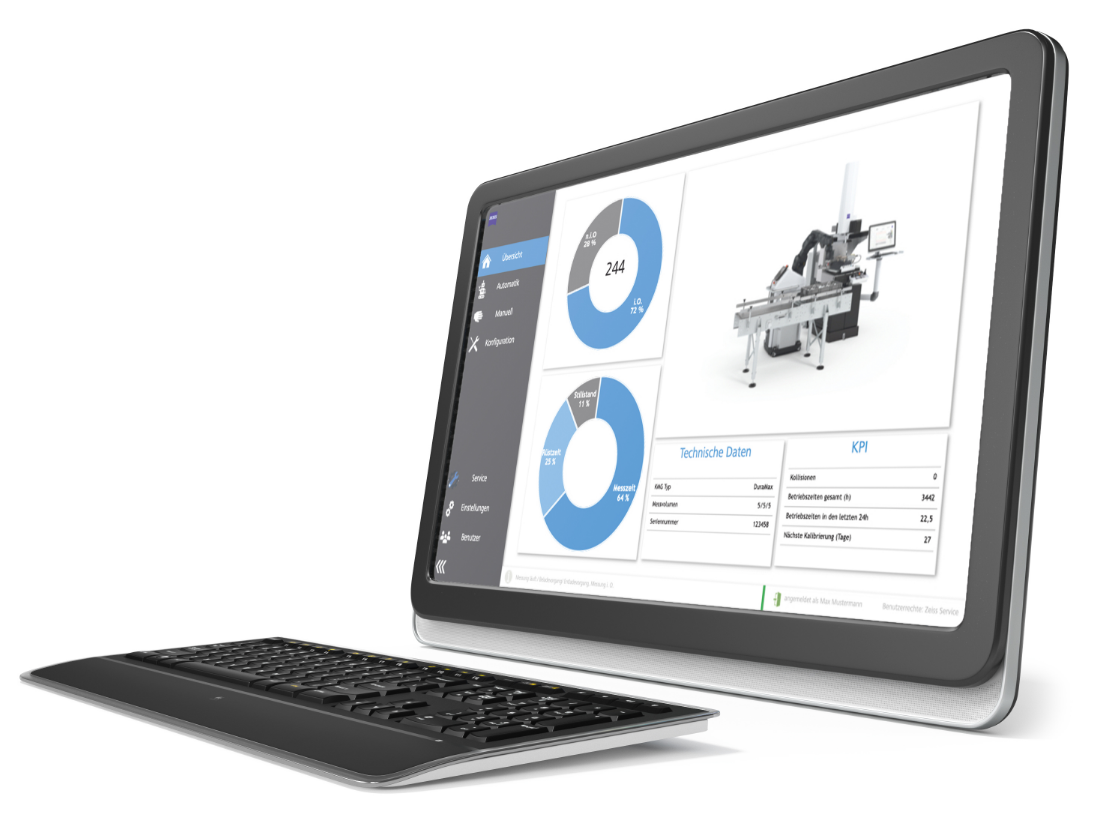

Vmesnik za avtomatizacijo

Vmesnik ZEISS Automation Interface vam omogoča enostavno avtomatizacijo merilne naprave brez kakršnegakoli inženirskega napora. Aplikacija poleg zagona merilnih programov in zagotavljanja povratnih informacij o rezultatih meritev ali stanju stroja omogoča tudi nadzor perifernih naprav KMS. Vmesnik je tudi vnaprej konfiguriran za vse izdelke iz serije ZEISS Integration Series. Tako lahko na primer z nekaj kliki brez težav konfigurirate krmiljenje avtomatiziranih vpenjal ali enote za nalaganje palet. S konfiguracijo lahko upravljate tudi posamezna interno razvita vpenjala.

Enostavna avtomatizacija perifernih naprav KMS

Standardizirani komunikacijski vmesniki: OPC UA, Profinet, EthernetIP
Uporabniško upravljanje omogoča operaterjem naprav, merilnim tehnikom, nastavljavcem ali serviserjem, da vidijo točno to, kar potrebujejo
Lahko se uporablja v avtomatiziranem in ročnem načinu, tudi s strani neusposobljenih operaterjev
Enostavna konfiguracija s klikom in neposredno prek uporabniškega vmesnika, brez zapletenega programiranja PLC
Učinkovita uvedba v obratovanje z nizkimi projektnimi tveganji in stroški

Izvedite več

Tehnične specifikacije

	DuraMax	DuraMax HTG
Merilna prostornina	500 × 500 × 500 mm³	500 × 500 × 500 mm³
Napaka merjenja dolžine E0 v μm E0/E40 v μm MPE v skladu s standardom ISO 10360-2:2009	2,4 + L/300 18 °C–22 °C	2,2 + L/300 18 °C–22 °C
Razširjeno temperaturno območje (ZEISS TVA 1) E0/E40 v µm	2,7 + L/250 18 °C–26 °C	2,5 + L/250 18 °C–26 °C
Razširjeno temperaturno območje (ZEISS TVA 2) E0/E40 v µm	2,9 + L/200 18 °C–30 °C	2,7 + L/200 18 °C–30 °C
Razširjeno temperaturno območje (ZEISS TVA 3) E0/E40 v µm	ni na voljo	3,9 + L/100 15 °C–40 °C
Programska oprema	ZEISS CALYPSO	ZEISS CALYPSO
Taktilni senzor	VAST XXT TL 3	VAST XXT TL 3
Dolžina tipala	v radialni smeri do 65 mm (zvezdasto tipalo)	v radialni smeri do 65 mm (zvezdasto tipalo)
Premer tipala	0,3–8 mm	0,3–8 mm

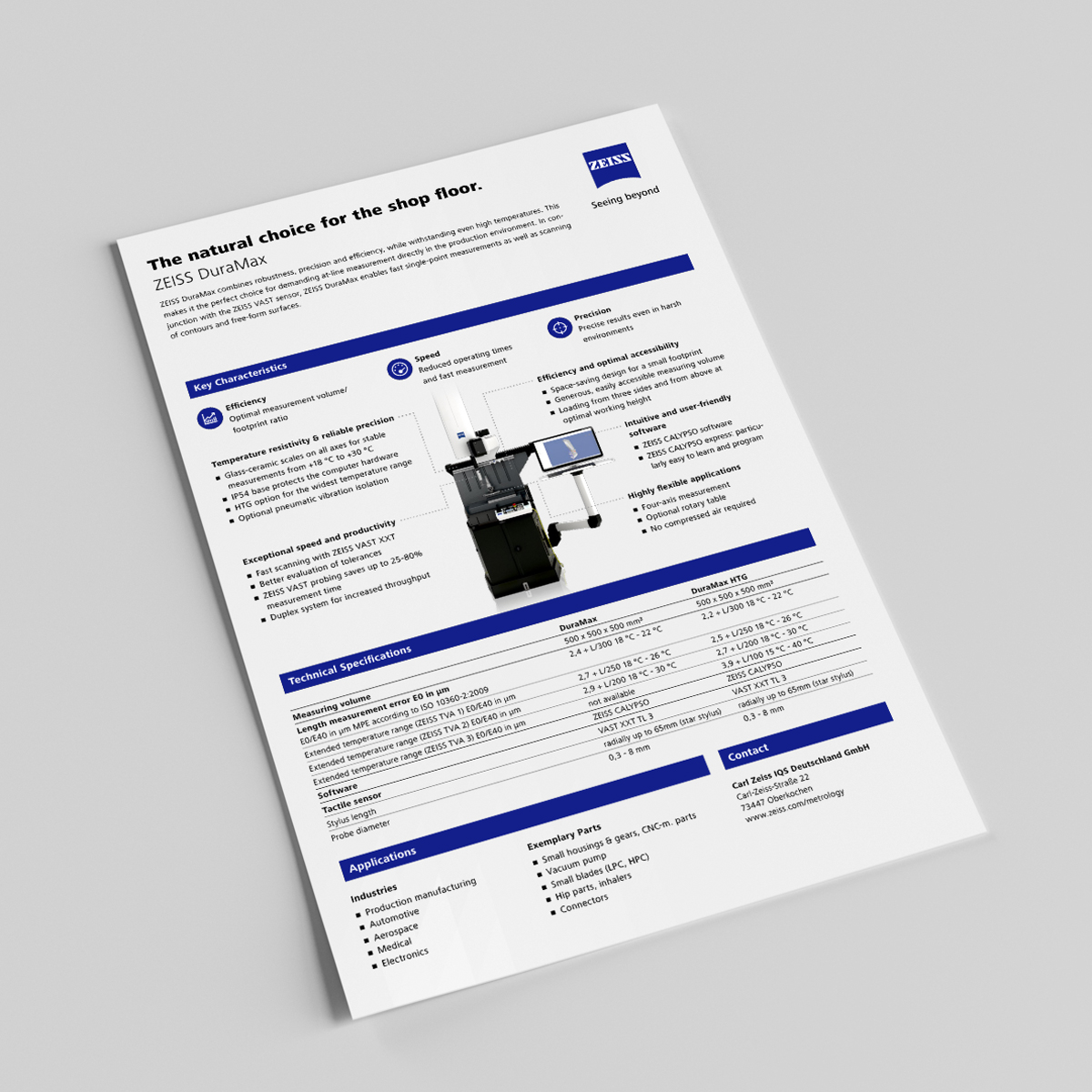

Vse informacije o stroju ZEISS DuraMax v pregledu
