Visokokakovostni FIB-SEM

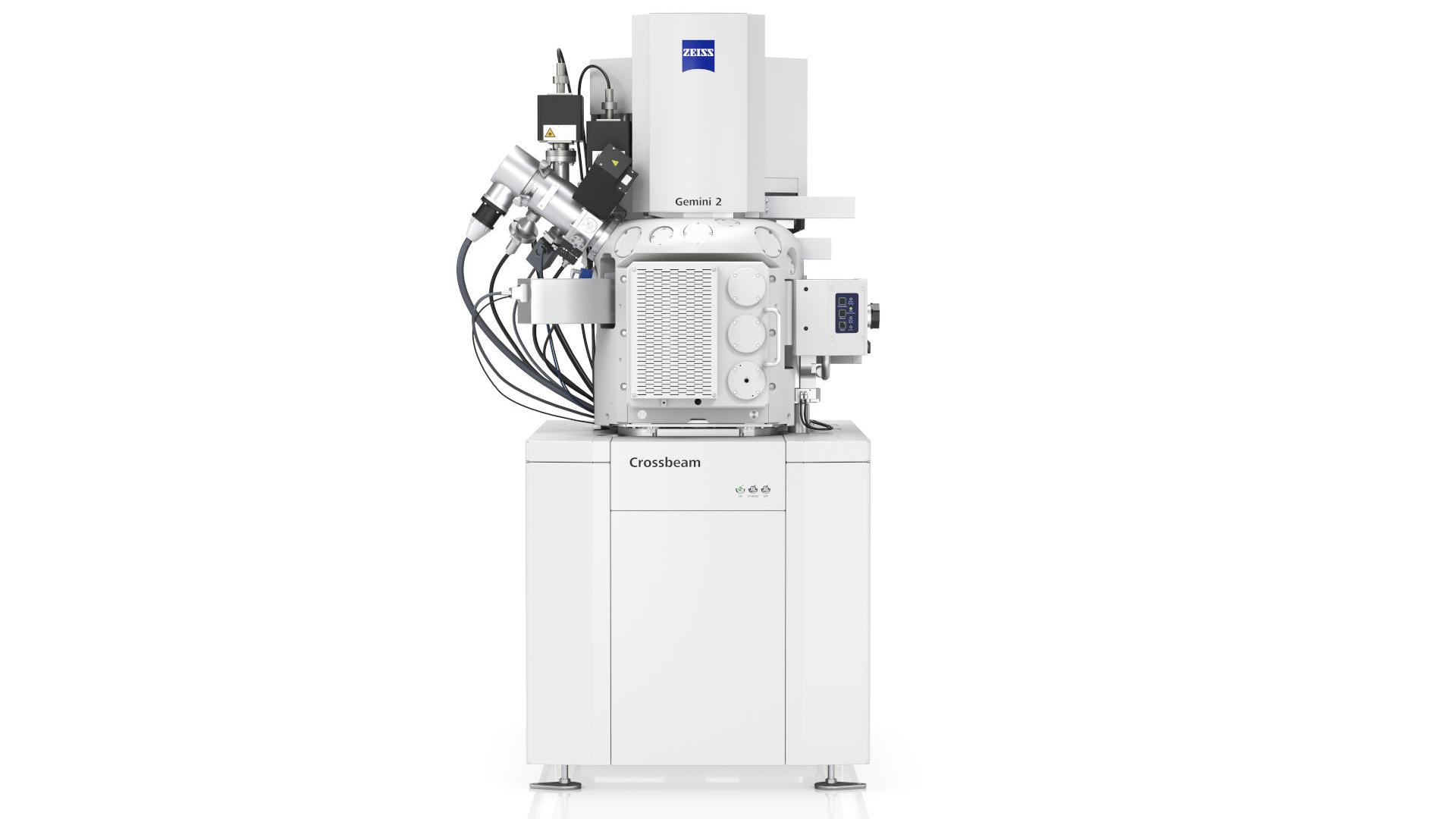

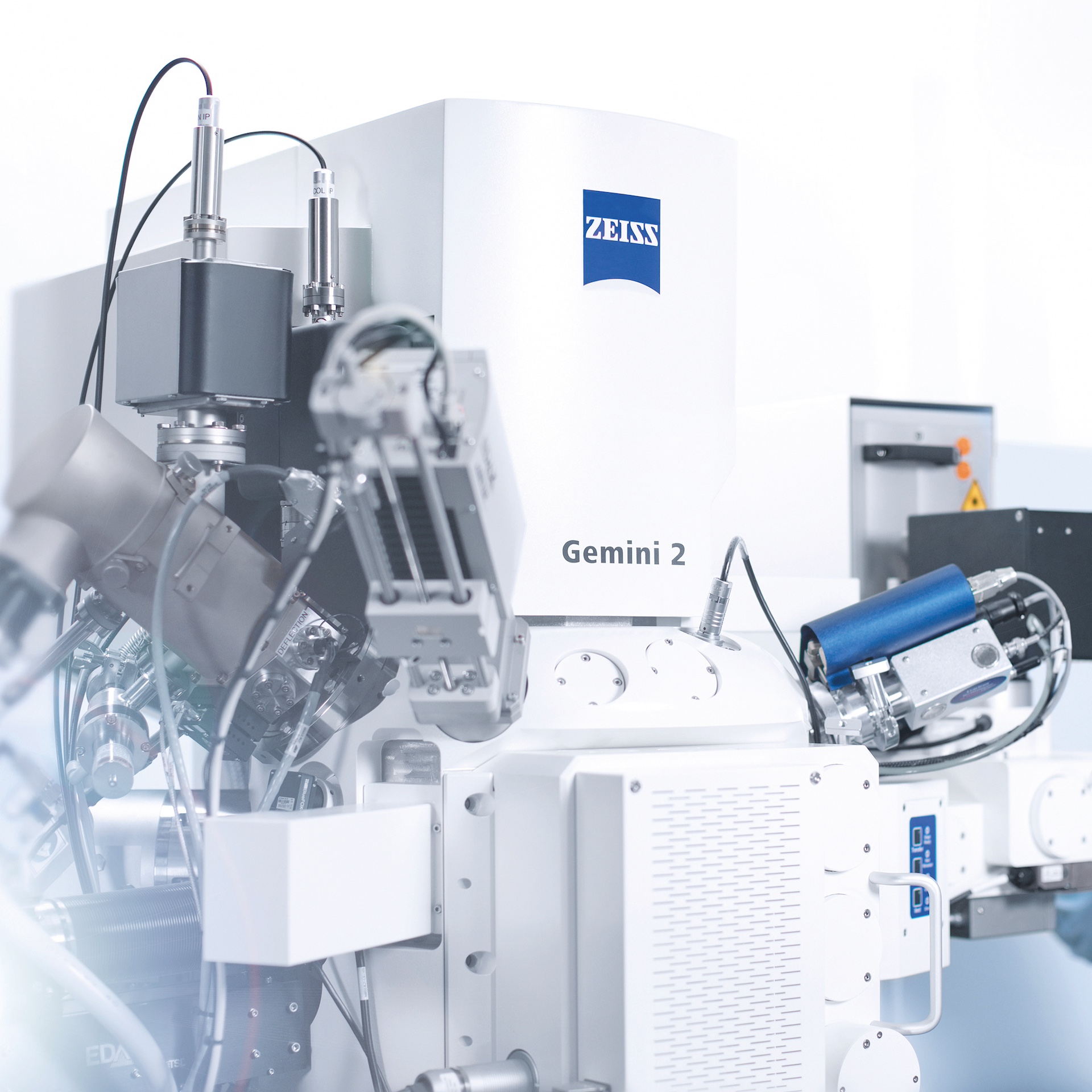

ZEISS Crossbeam

Usmerjen v tretjo dimenzijo

Kombinacija vrstičnega elektronskega mikroskopa (SEM) in sistema z usmerjenim ionskim žarkom (FIB) omogoča specifično rezanje v material na najmanjši ravni (nanometrsko območje) in neposredno slikanje strukture materiala pod površino. Značilne uporabe vključujejo natančno lokalizacijo in kemično analizo (EDX) lokalnih napak.

Najboljša 3D-ločljivost pri analizi FIB-SEM
Dva žarka, ioni in elektroni
Orodje za pripravo vzorca
Razširjena uporaba zaradi dodatnega femtosekundnega laserja
EDS, EBSD, WDS, SIMS in še več na zahtevo

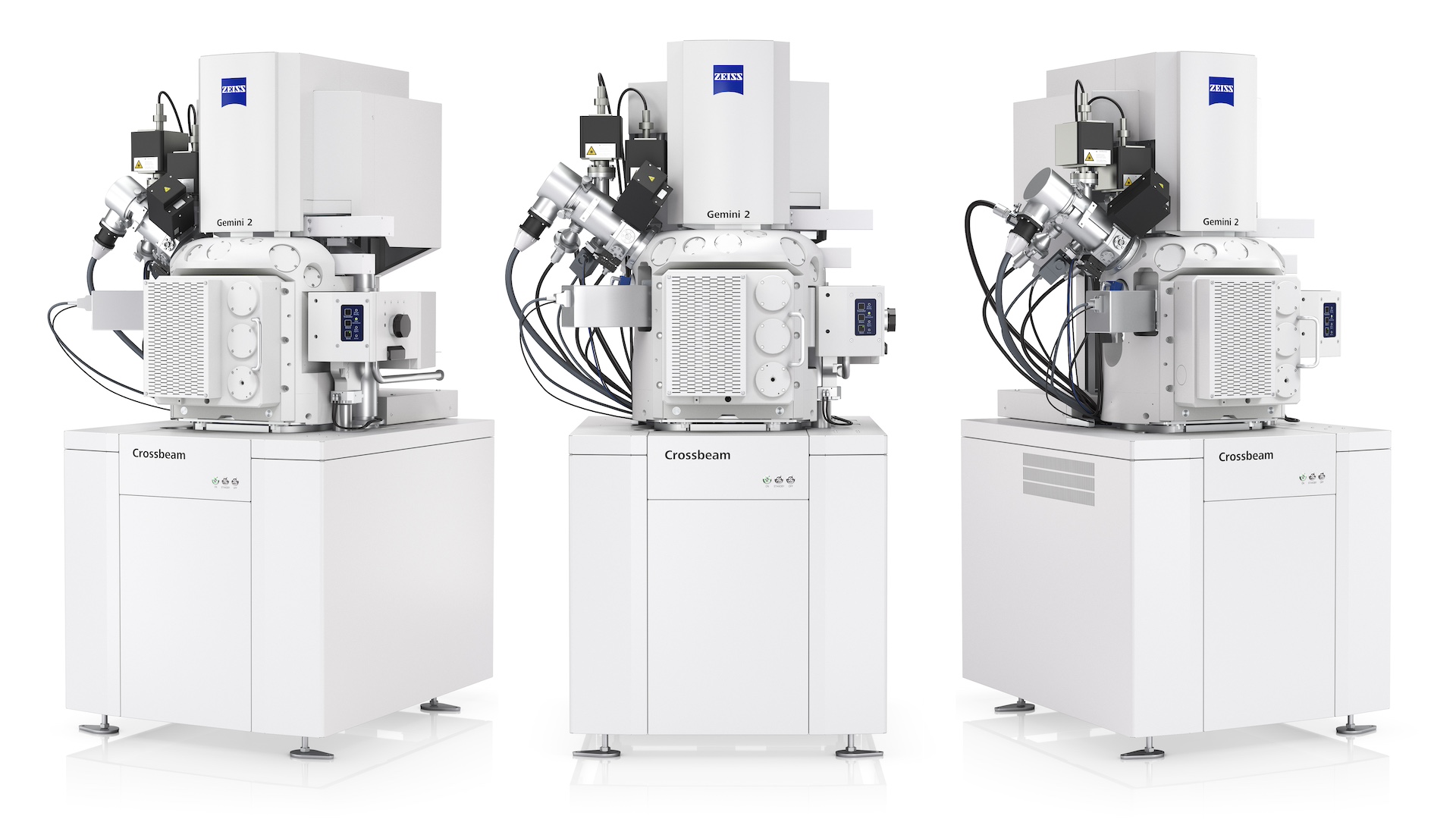

ZEISS Crossbeam za industrijo

Izkusite novo kakovost pri preskušanju vzorcev.

Pripravite tanke lamele za analizo v presevni elektronski mikroskopiji (TEM) ali vrstični presevni elektronski mikroskopiji (STEM). ZEISS Crossbeam ponuja celovito rešitev za pripravo lamel TEM, tudi v serijah.

Nizkonapetostna zmogljivost stebra FIB z ionskim oblikovanjem omogoča izdelavo visokokakovostnih lamel in preprečuje amorfizacijo občutljivih vzorcev. Za začetek uporabite preprost potek dela in počakajte na samodejno izvajanje. Izkoristite programsko opremo za zaznavanje končnih točk, ki zagotavlja natančne informacije o debelini lamele.

Opcijski femtosekundni laser se uporablja za ablacijo materiala in izboljšan dostop do globljih struktur ter za pripravo velikih vzorcev.

Področja uporabe v pregledu

Lokalni preseki, npr. na mestih okvar (napake rasti tankih plasti, korozija, ujeti delci itd.)
Priprava lamel s TEM
Pregledi prečnih prerezov visoke ločljivosti v presevanju (STEM)
3D-tomografija mikrostrukture ali lokalnih napak
Obdelava struktur z usmerjenim odstranjevanjem materiala

Izvedite več v naših videoposnetkih o ZEISS Crossbeam

Hitra 3D-analiza napak. Korelativna rešitev delovnega postopka družbe ZEISS.
ZEISS Crossbeam Laser: Optimizacija in avtomatizacija procesov z LaserFIB
Preberite več o delovnem postopku analize vzorca v volumnu.

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Oglejte si videoposnetek o naši korelativni rešitvi poteka dela! Spoznajte, kako enostavno je s ZEISS Solutions uporabljati podatke v različnih tehnologijah ter kako doseči zanesljive in učinkovite rezultate.

Hitra 3D-analiza napak. Korelativna rešitev delovnega postopka družbe ZEISS.
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

1. Hiter dostop do globoko zakopanih struktur 2. Izvajanje laserskih opravil v namenski integrirani komori, da se ohrani čistoča glavne komore in detektorjev FIB-SEM 3. Avtomatizacija laserske obdelave, poliranja, čiščenja in prenosa vzorca v komoro FIB 4. Priprava več vzorcev, npr. prečnih prerezov, lamel TEM, sklopov stebričkov Učinkovito delovanje z uporabo vnaprej nameščenih receptov za različne materiale

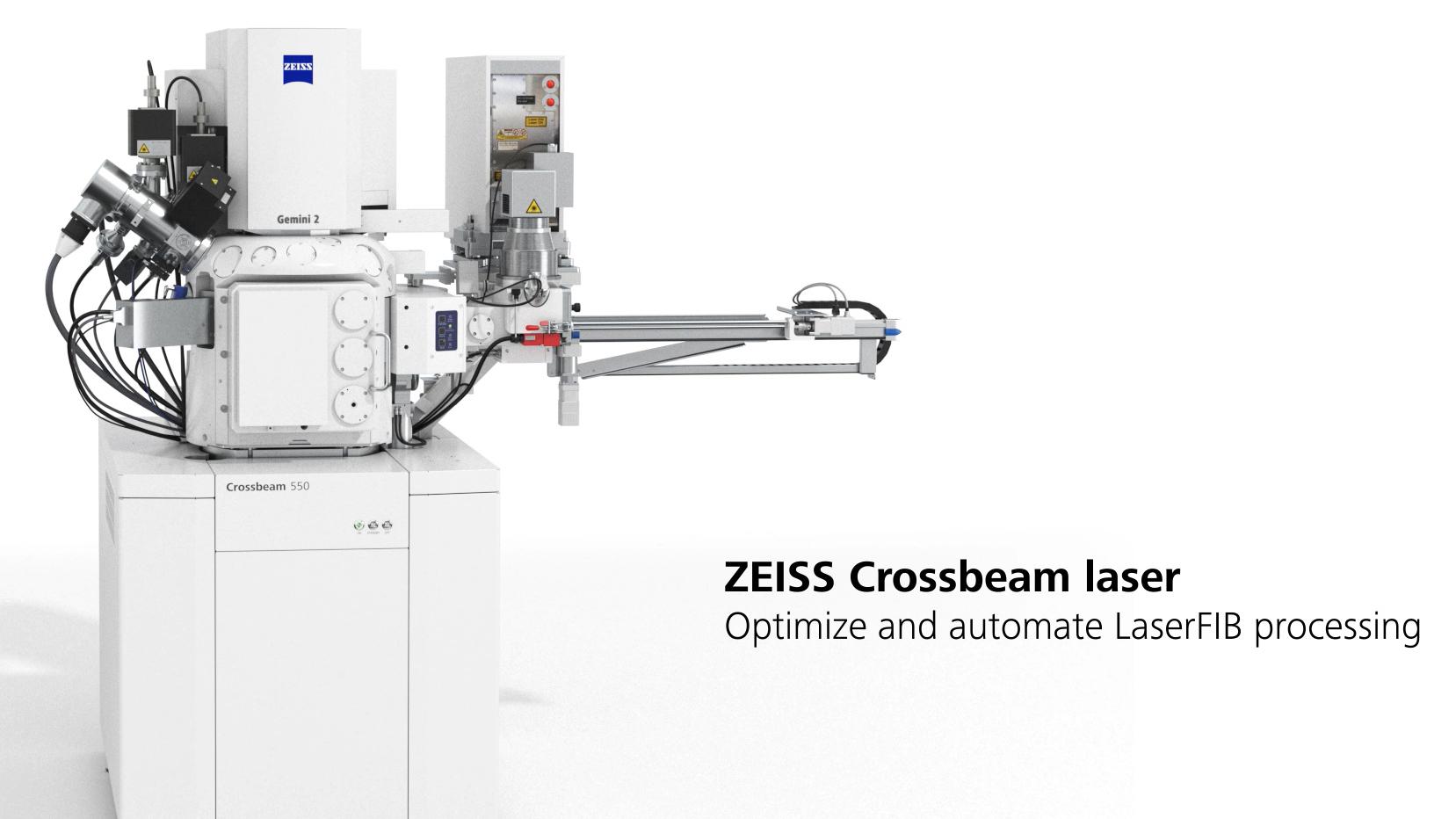

ZEISS Crossbeam Laser: Optimizacija in avtomatizacija procesov z LaserFIB
Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

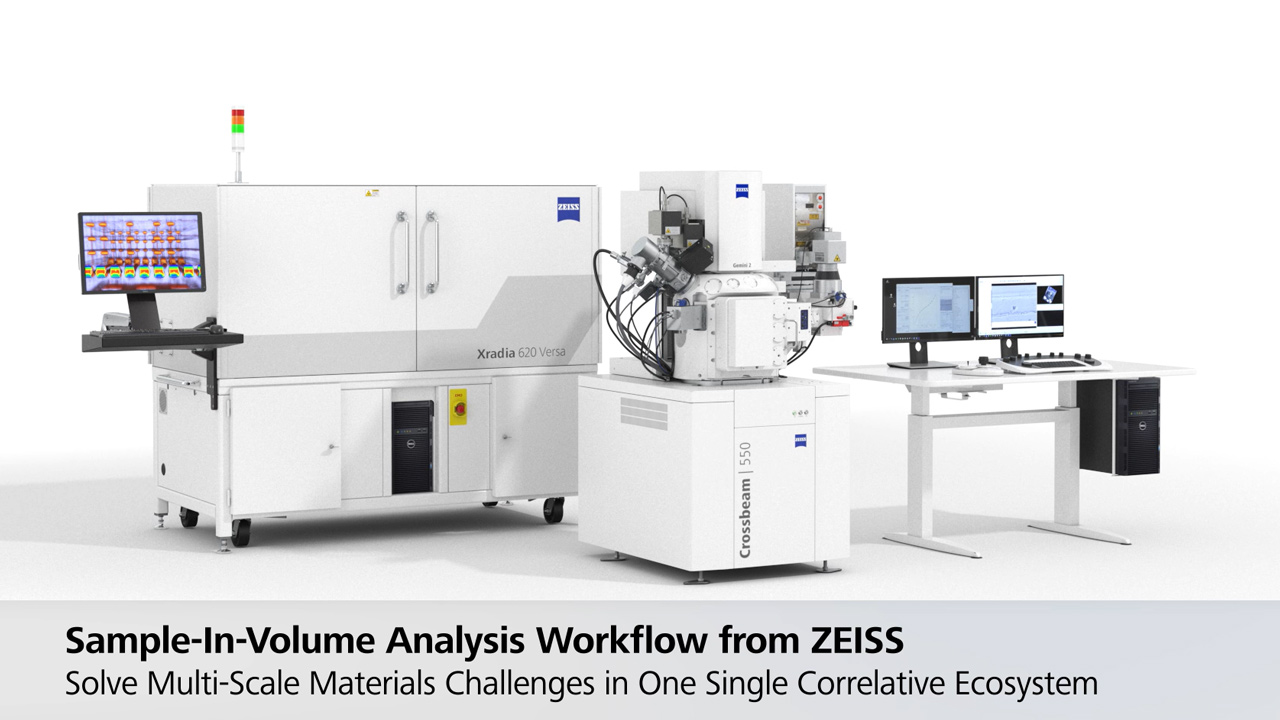

Raziščite delovni postopek analize vzorca v volumnu, nov instrument, ki lahko v enem samem korelativnem ekosistemu rešuje večplastne izzive na področju materialov. Z uporabo različnih tehnik mikroskopiranja ta delovni postopek uporabniku omogoča razumevanje lastnosti materialov, povezanih z vsakim obsegom povečav.

Preberite več o delovnem postopku analize vzorca v volumnu

Analiza napak FIB-SEM na delih avtomobilske karoserije

Zaradi večje kakovosti proizvodnje in najsodobnejših tehnologij površinske obdelave so napake zdaj manjše in manj pogoste. Zato je treba uporabiti mikroskopske metode za iskanje, določanje položaja, pripravo in pregledovanje površinskih napak in njihovih glavnih vzrokov. Ta brošura opisuje pristop korelativne mikroskopije za učinkovito pregledovanje med analizo napak.

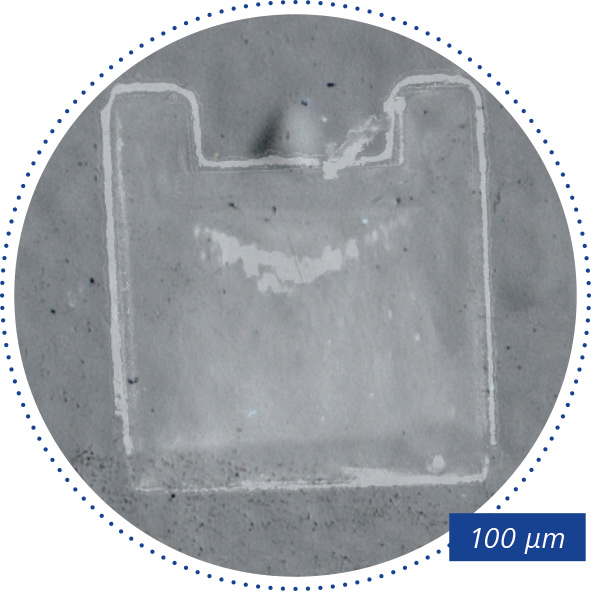

01 Prekrivanje lasersko rezkanega utora na sliki območja zanimanja s svetlobnim mikroskopom.

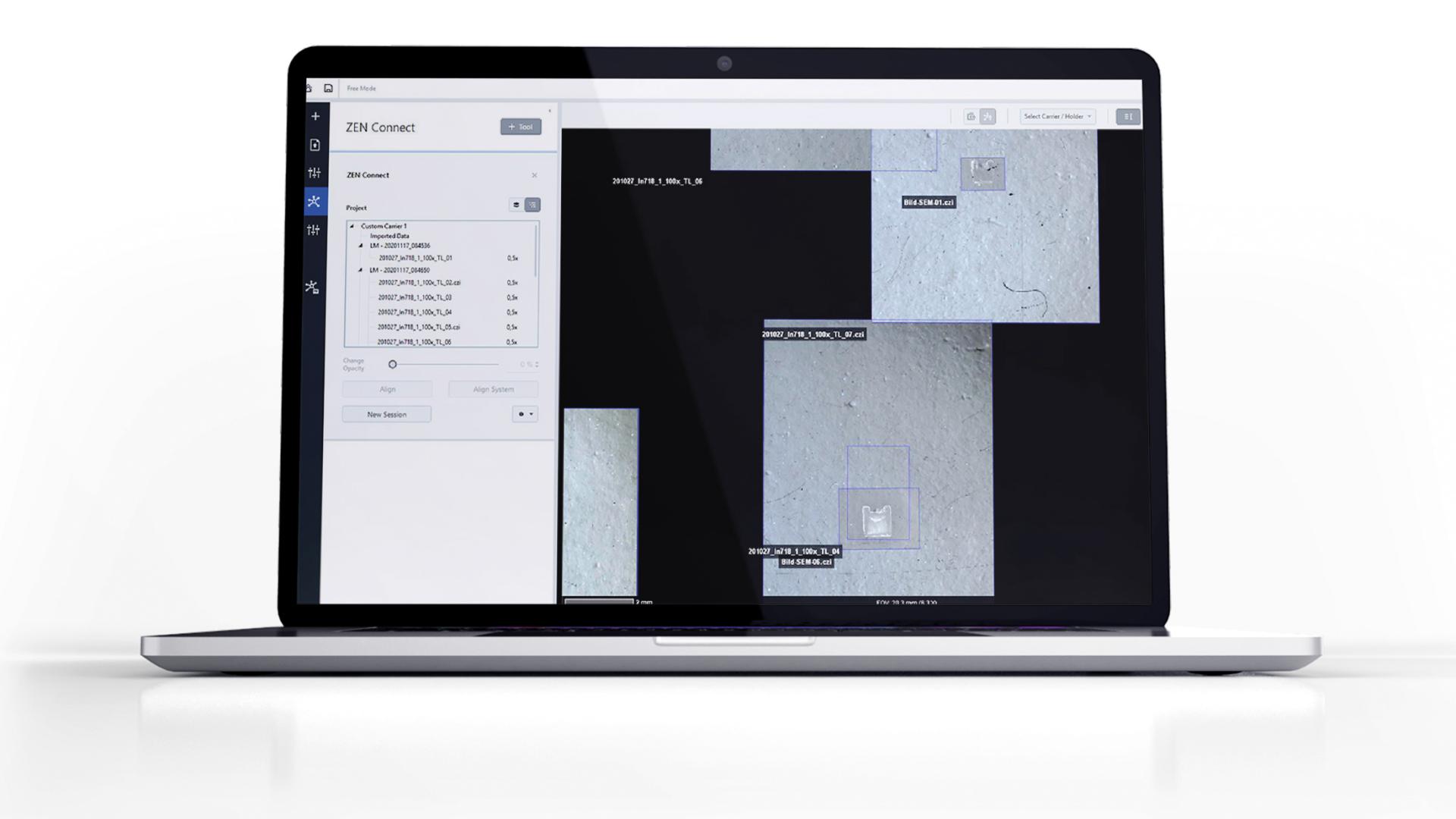

Pri tem naloge svetlobne mikroskopije opravlja digitalni mikroskop ZEISS Smartzoom 5, priprava in pregledi se izvajajo s ZEISS Crossbeam Laser, oba sistema pa sta povezana s sistemom ZEISS ZEN Connect za natančno lociranje napak v FIB-SEM.

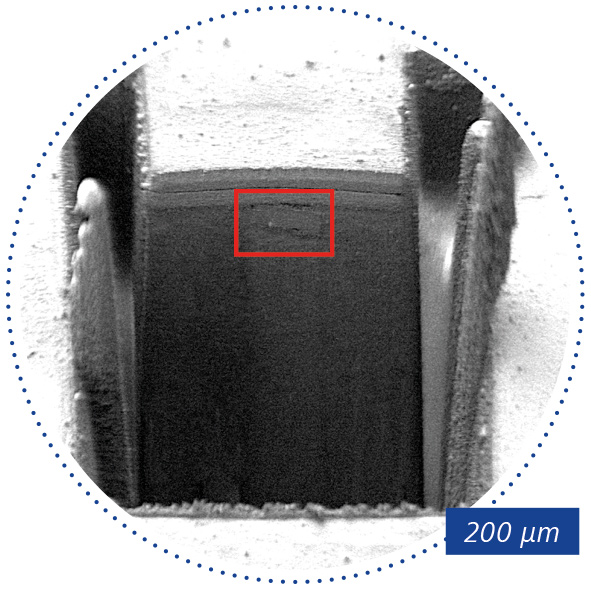

02 Lasersko rezkan prečni prerez skozi površinsko napako, sumljiv element viden pod plastmi barve; SEM, SESI, 50×.

Iskanje osnovnega vzroka redko razporejenih in majhnih napak na velikih vzorcih za učinkovito analizo napak zahteva priročen potek dela pri določanju položaja, dokumentiranju, ponovnem umeščanju, pripravi in pregledu območij zanimanja.

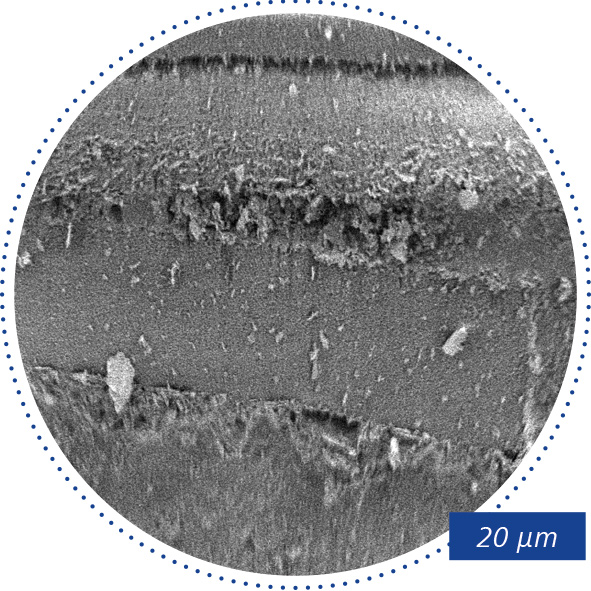

03 Sumljiv element v osnovnem materialu pod barvo, lasersko rezkana površina; SEM, SESI, 450×.

Vrstični elektronski mikroskopi z usmerjenim ionskim žarkom (FIB-SEM) odpravljajo omejitve običajne materialografske priprave vzorcev. Ker pa imajo elektronski mikroskopi običajno omejeno vidno polje, je včasih lažje izvesti korak lokalizacije s svetlobnim mikroskopom. Zato uporabniki potrebujejo sistem, ki jim omogoča lokalizacijo slikovnega območja v svetlobnem mikroskopu in nato njegovo ponovno vzpostavitev v FIB-SEM.

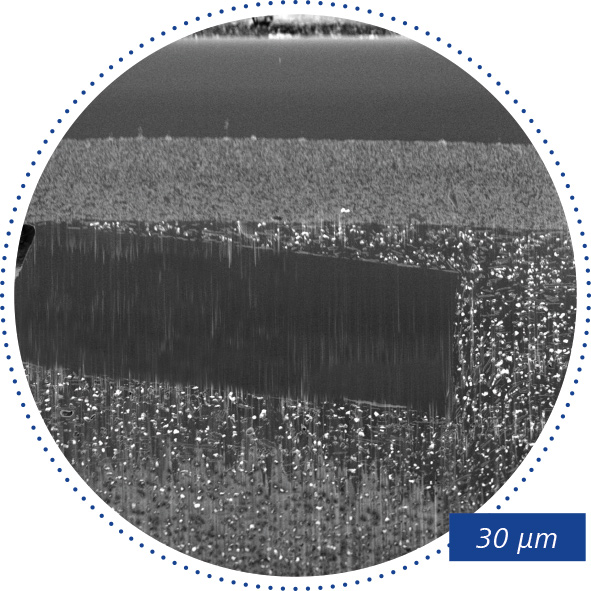

04 FIB po poliranju, dobra površinska obdelava z jasno razločljivimi značilnostmi; SEM, InLens, 450×.

Programska rešitev ZEISS ZEN Connect v kombinaciji s ZEISS ZEN Data Storage zagotavlja prav to. Novi femtosekundni laser za družino ZEISS Crossbeam omogoča tudi pripravo na velikih površinah, ki je prilagojena posameznim lokacijam. S pomočjo poliranja prečnih prerezov s fs-laserjem in usmerjenim ionskim žarkom FIB ter analize EDS je bilo ugotovljeno, da so vzrok površinskih napak v zgornjem primeru ostanki ogljikovih vlaken.

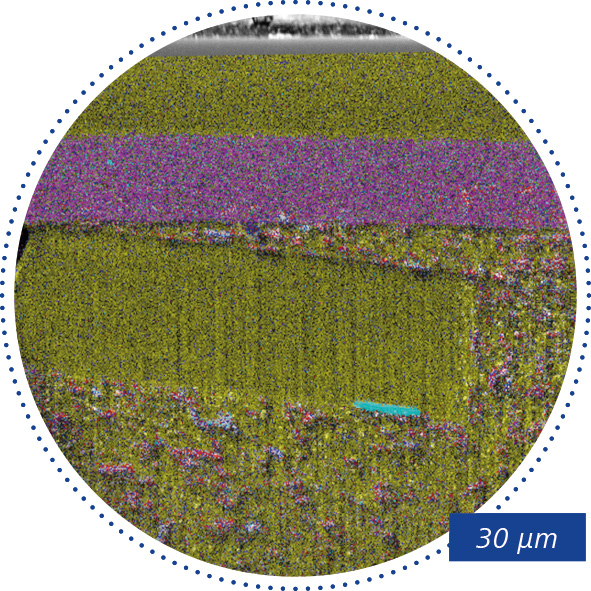

05 Kartiranje elementov spektroskopije EDS za območje, polirano z usmerjenim ionskim žarkom FIB; rumena: Intenzivnost C, modra: Intenzivnost Al, roza: Intenzivnost Ti, rdeča: Intenzivnost Si.

Pristop korelativne mikroskopije omogoča tudi učinkovit pregled več kot enega interesnega območja. Vsi rezultati so nato shranjeni v celovitem projektu, možnost ZEISS ZEN Data Storage pa zagotavlja popolno dostopnost za nadaljnje preiskave ali poročanje.
