Družina ZEISS PRISMO

Ko natančnost šteje največ

Odkrijte družino ZEISS PRISMO

Odkrijte novo dobo natančnosti. ZEISS PRISMO je že več kot 30 let eden od najnatančnejših KMS na trgu, ki dosega zanesljive in ponovljive rezultate z največjo stopnjo natančnosti. Koordinatni merilni stroji iz družine ZEISS PRISMO ponujajo največje hitrosti merjenja med vsemi KMS družbe ZEISS in so primerni za uporabo v najrazličnejših okoljih. Družina ZEISS PRISMO šteje štiri modele. Njihova visoka kakovost in merilna natančnost povečujeta učinkovitost vašega procesa. Če pri zagotavljanju kakovosti ne želite sklepati kompromisov glede natančnosti, ste z družino ZEISS PRISMO v varnih rokah. Ker velja pravilo: natančnost in varnost zagotavljata produktivnost.

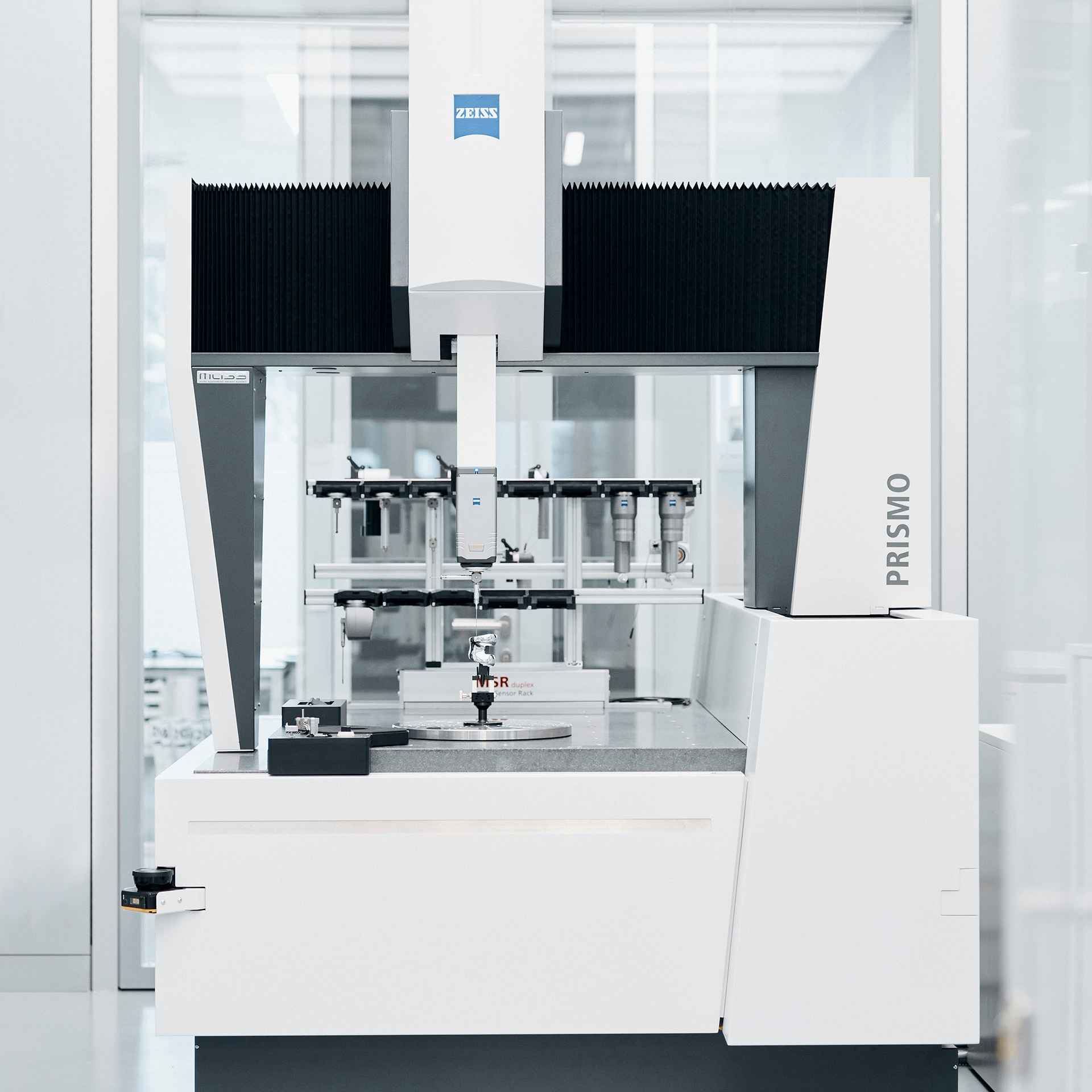

ZEISS PRISMO

Vsestranski stroj

Z napako merjenja dolžine od 0,9 + L/350 µm je ZEISS PRISMO paradni konj med KMS ZEISS in ponuja največjo produktivnost in izjemno stopnjo zmogljivosti.

Izvedite več

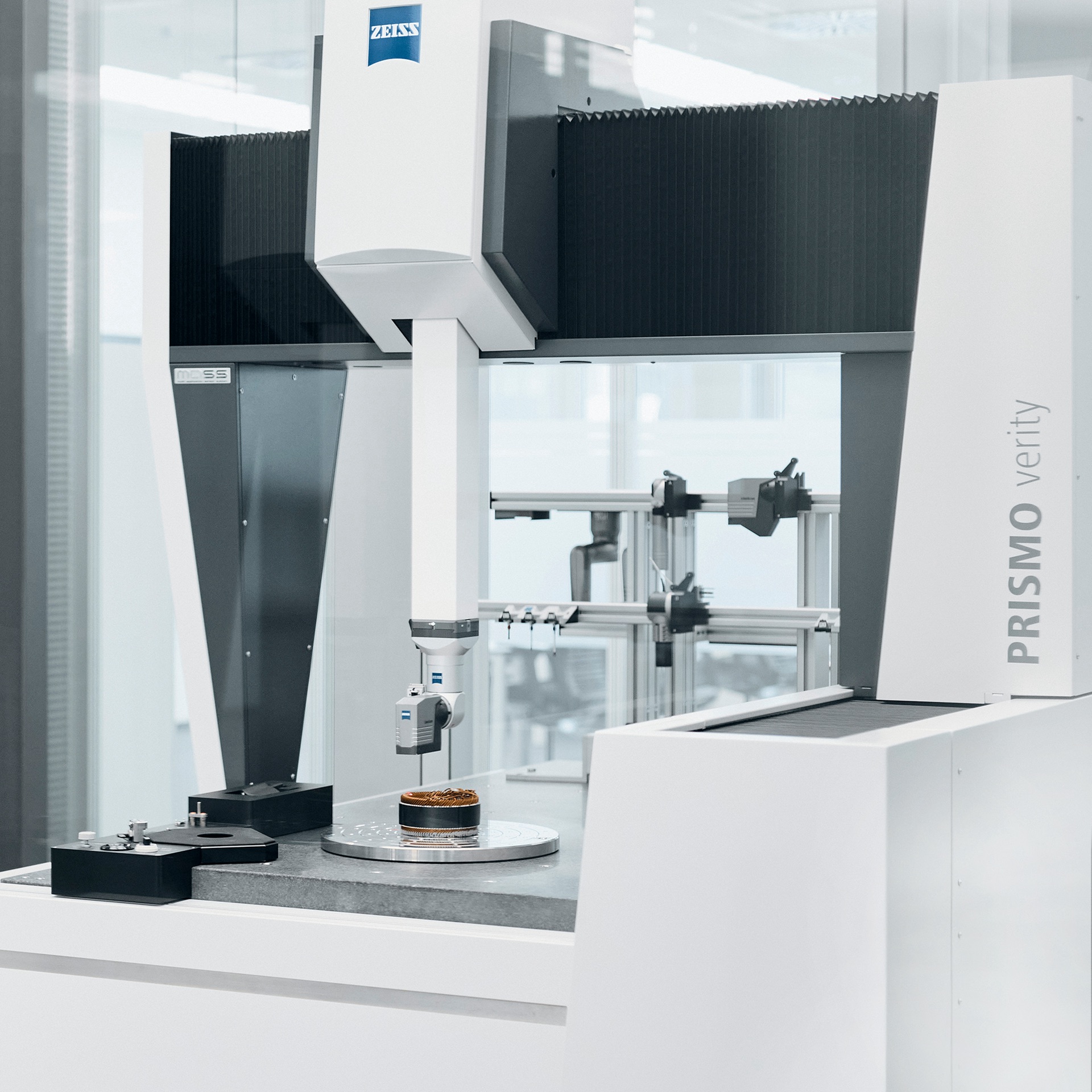

ZEISS PRISMO verity

Novi standard

ZEISS PRISMO verity zagotavlja rezultate z napako merjenja dolžine od 0,7 + L/400 µm in navdušuje z izboljšanimi vrednostmi merjenja oblik.

Izvedite več

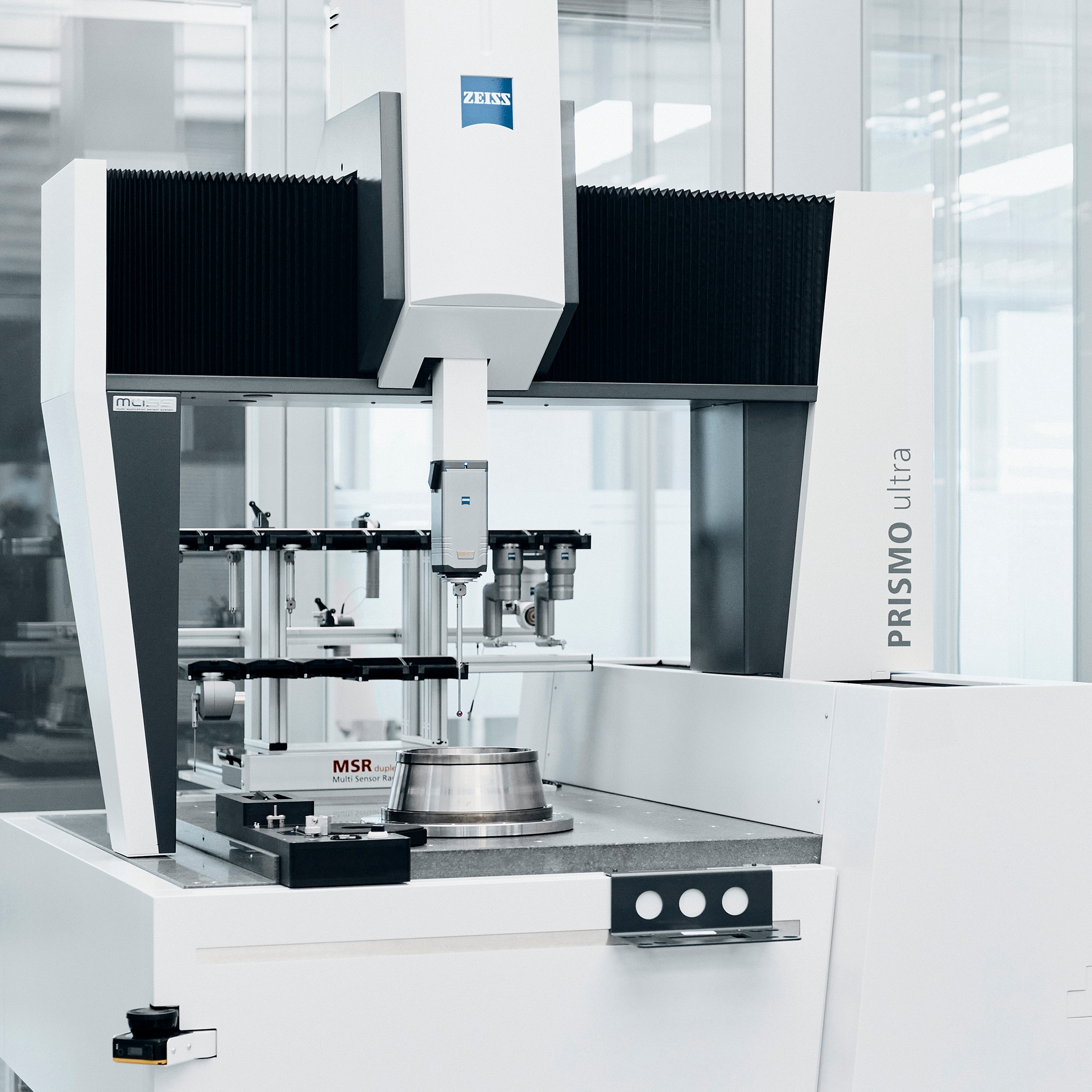

ZEISS PRISMO ultra

Največja natančnost v družini PRISMO

Z napako merjenja dolžine 0,5 + L/500 µm stroj ZEISS PRISMO ultra še izboljša natančnost in je zato še posebej primeren za raziskovalne in kalibracijske naloge ter referenčne laboratorije.

Izvedite več

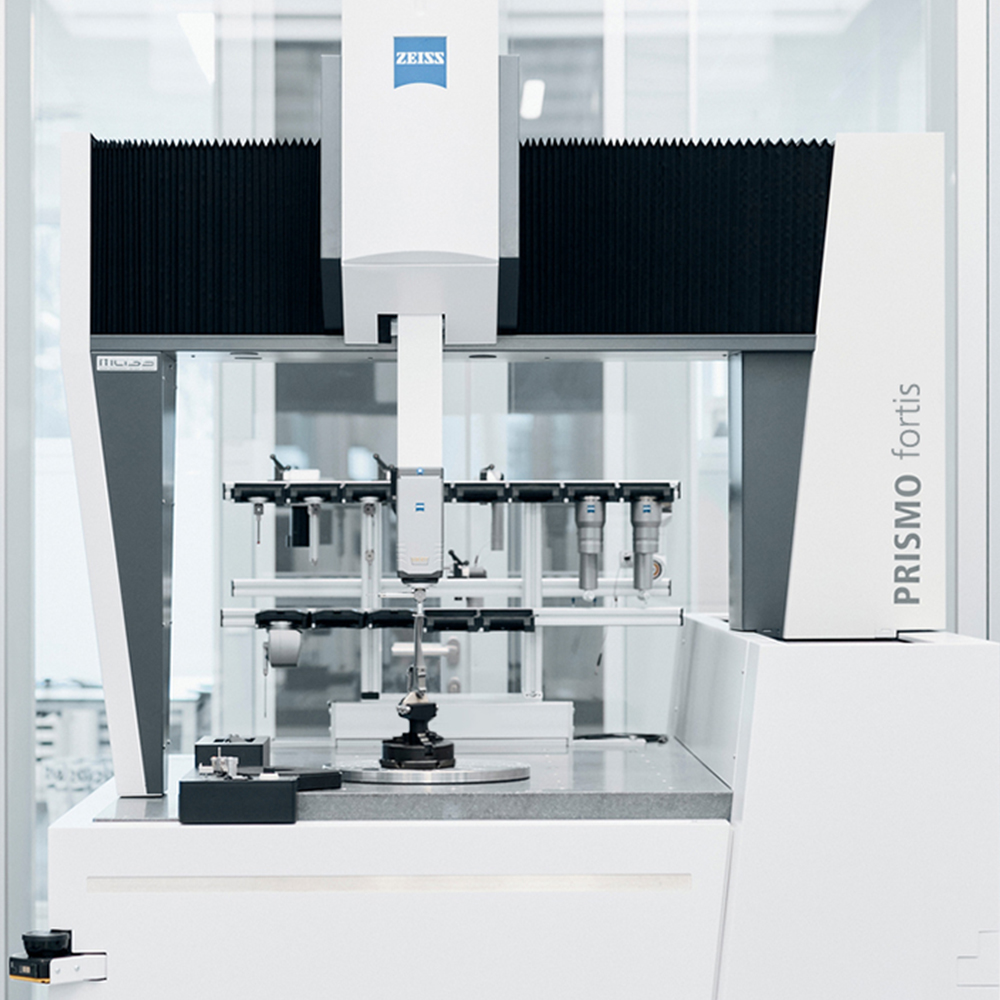

ZEISS PRISMO Fortis

Natančnost v proizvodnih okoljih

ZEISS PRISMO Fortis je zasnovan za uporabo v proizvodnih okoljih in zagotavlja največjo natančnost, celo pri temperaturah do 40 °C

Izvedite več

ZEISS PRISMO postavlja nove standarde

Več kot le lepotni popravki: Vodilna družina koordinatnih merilnih strojev družbe ZEISS je bila popolnoma prenovljena. S številnimi posodobitvami so varnost, ekonomska in okoljska učinkovitost, prilagodljivost, ergonomija in nenazadnje produktivnost povsem na novi ravni.

Večja varnost

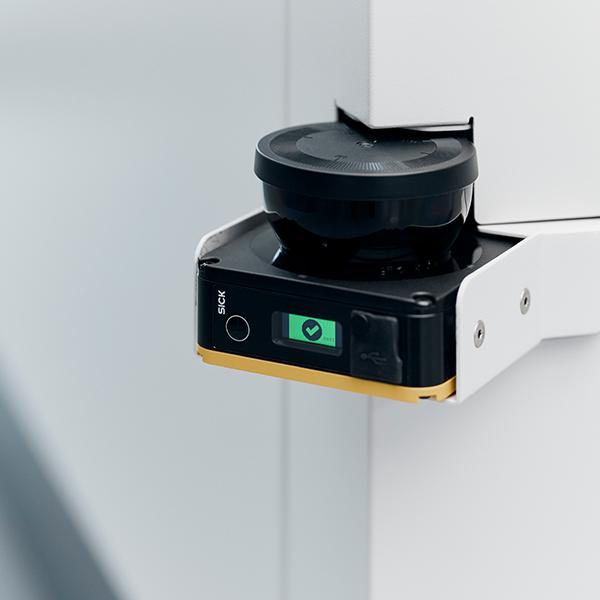

Varnostni laserski skener in certifikat nemškega zavoda DGUV

Družina strojev ZEISS PRISMO ima varnostne laserske skenerje, ki ne le v celoti določijo vsak kot, temveč tudi avtomatsko zmanjšajo hitrost, takoj ko zaznajo gibanje ali nevarnost na varnostnem območju.

Poleg tega ima vsak koordinatni merilni stroj ZEISS PRISMO uradni certifikat mednarodno priznanega nemškega zavoda za socialno zavarovanje za primer nezgode pri delu (DGUV). Ta prostovoljni certifikat je edinstven med ponudniki KMS. Za izpolnjevanje smernic DGUV so bile uvedene dodatne inovacije, kot so nastavljivi stranski paneli. Z zmanjšanjem razdalje med gibljivimi deli na manj kot 4 mm je zmanjšana tudi nevarnost zmečkanja.

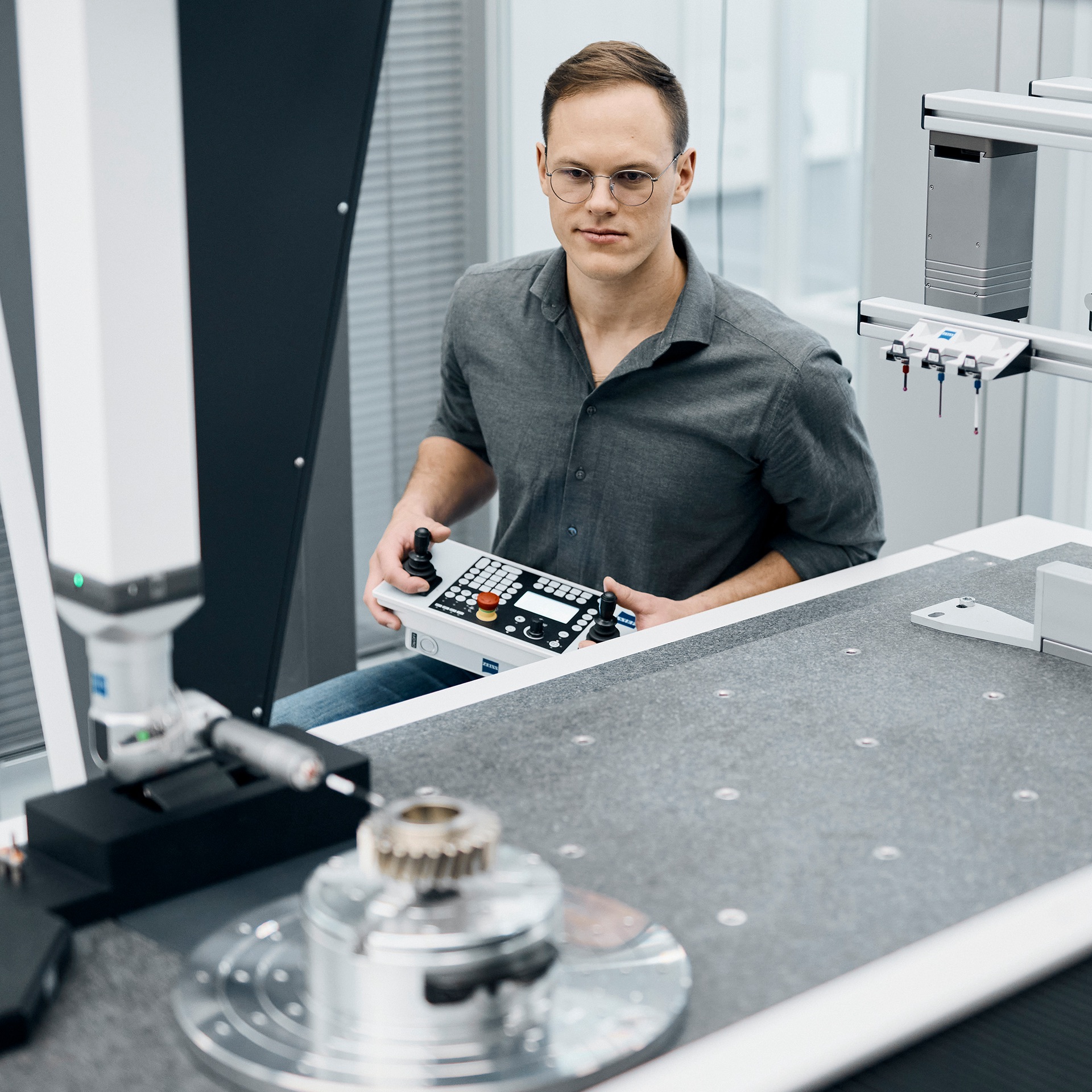

Največja stopnja produktivnosti

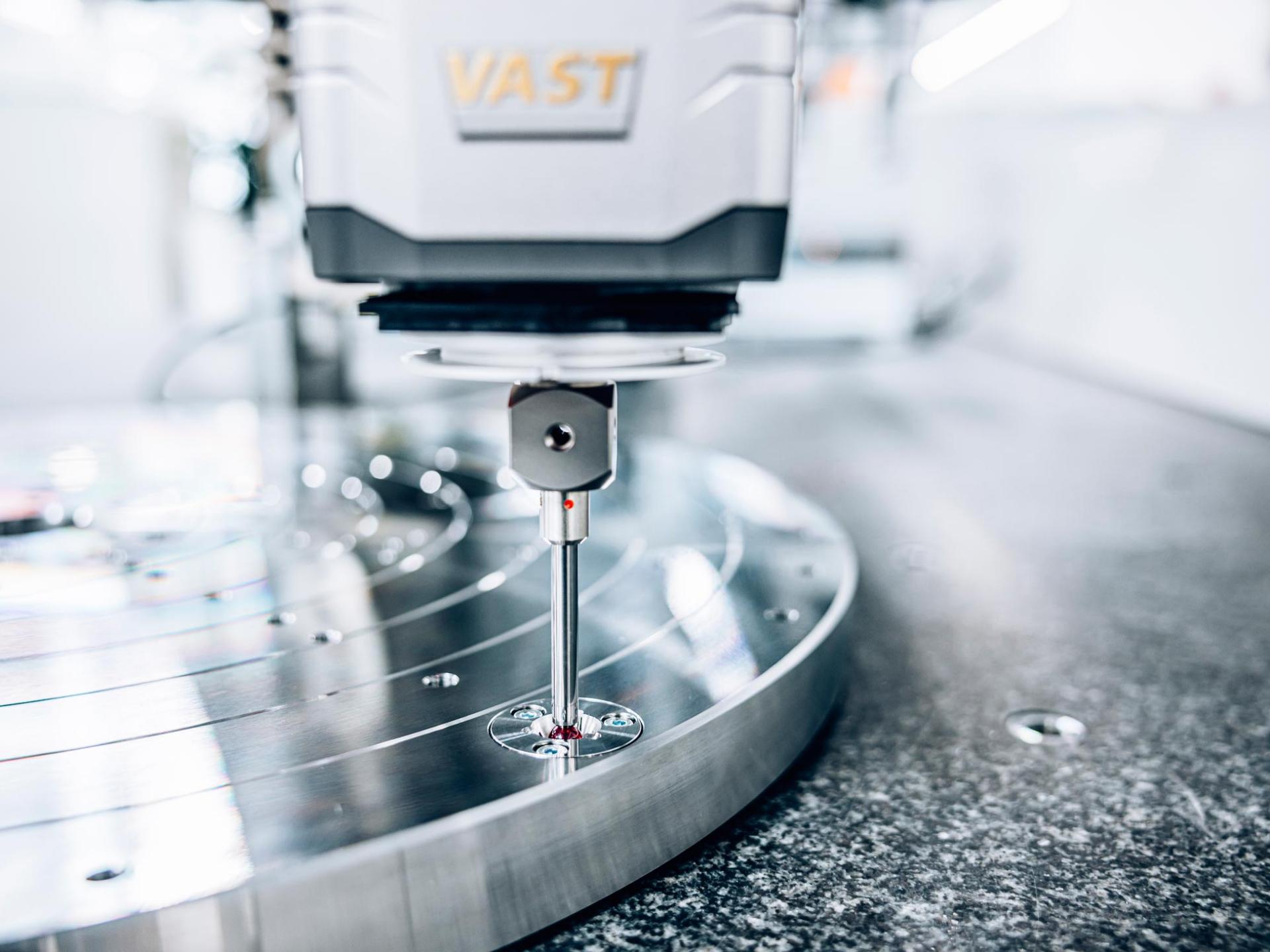

Hitrost in opcijska rešitev ZEISS VAST Rotary Table Axis

Novi varnostni laserski skenerji so opremljeni s funkcijo avtomatskega zmanjšanja hitrosti in tako omogočajo bistveno hitrejše meritve – ob zanesljivem ohranjanju visokih varnostnih standardov.

Hitrost povečuje tudi možnost ZVRA za določanje osi vrtljive mize. Določanje osi na vrtljivi mizi ne traja več 60 sekund, temveč le 15 sekund – zahvaljujoč neprekinjenemu merjenju s posebno možnostjo ZEISS VAST Rotary Table Axis (ZVRA).

Izboljšana ergonomija

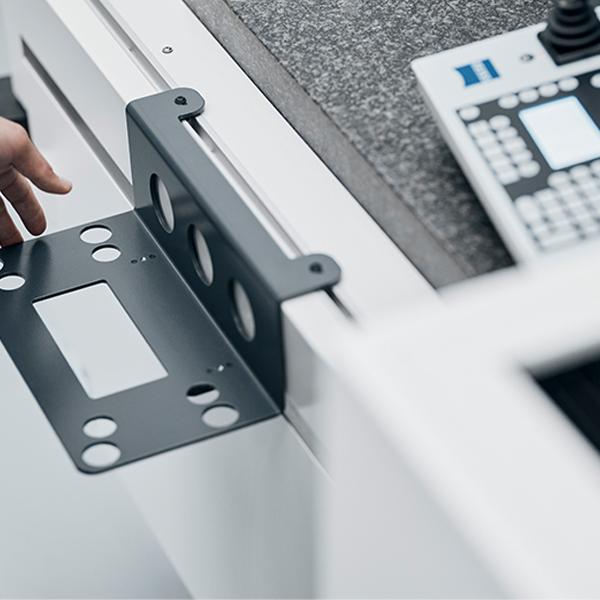

Nosilec nadzorne plošče, razporeditev stikal in vitka zasnova

V novi družini ZEISS PRISMO je bila optimizirana tudi ergonomija. Nov nosilec omogoča priročno shranjevanje, ko nadzorne plošče ne uporabljate.

Za še lažje upravljanje in nadzor večina stikal ni več na krmilniku, temveč neposredno na nadzorni plošči.

Nov pokrov na sprednji strani v primerjavi s prejšnjim modelom bistveno zmanjša razdaljo med operaterjem in merilno prostornino – za boljšo zaščito zaposlenih, zlasti pri nalaganju težkih obdelovancev.

Večja prilagodljivost

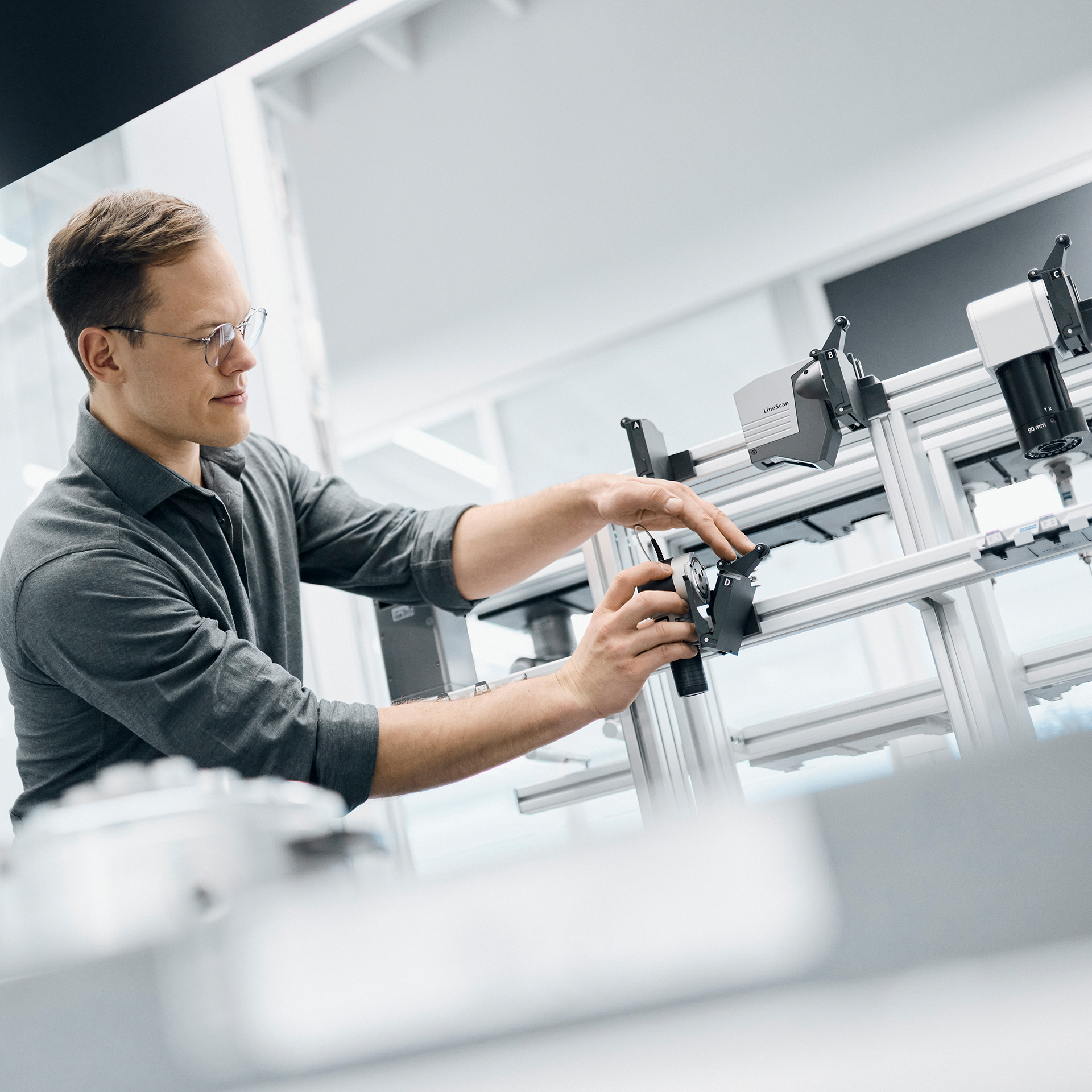

Prosta izbira senzorja in razširjena izbira velikosti

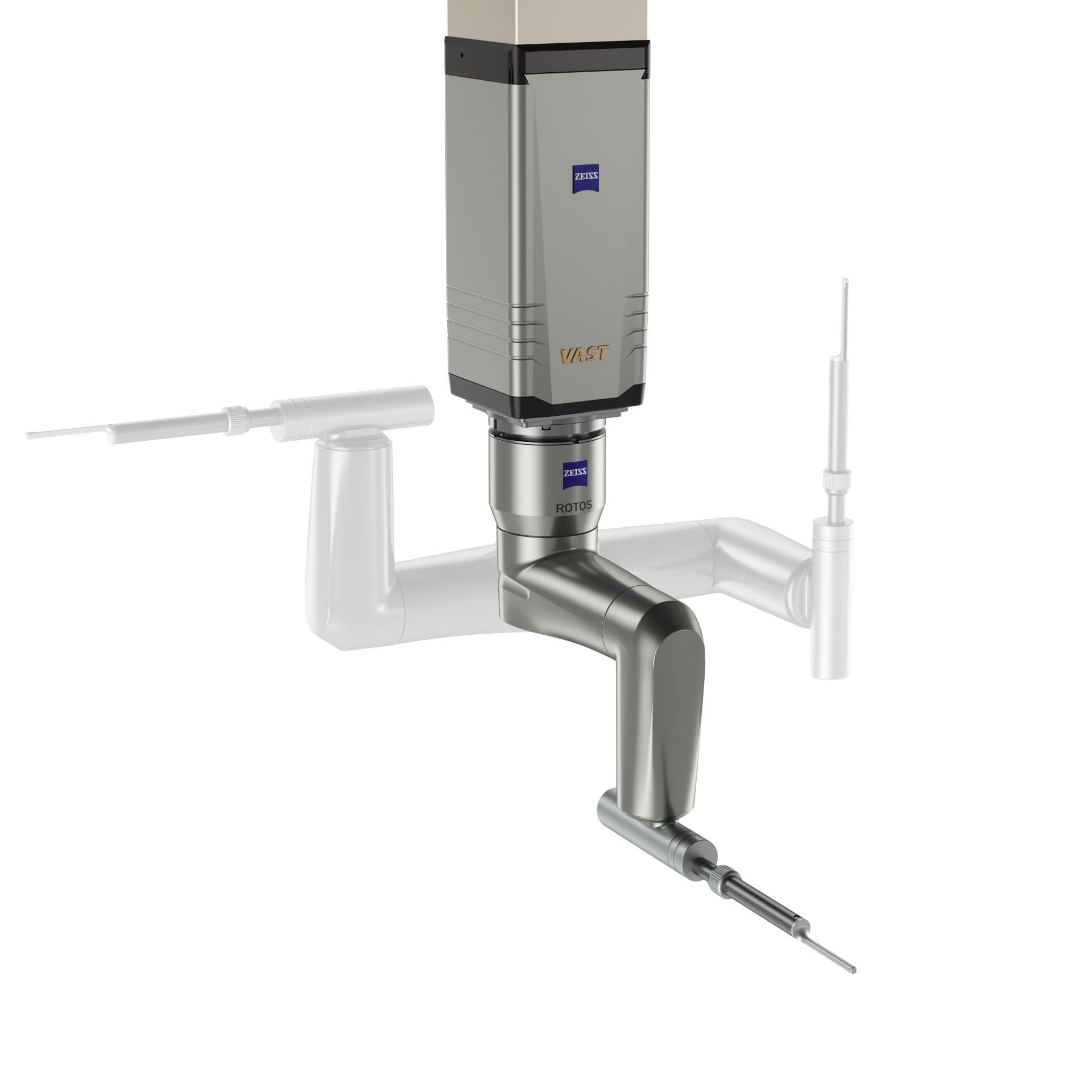

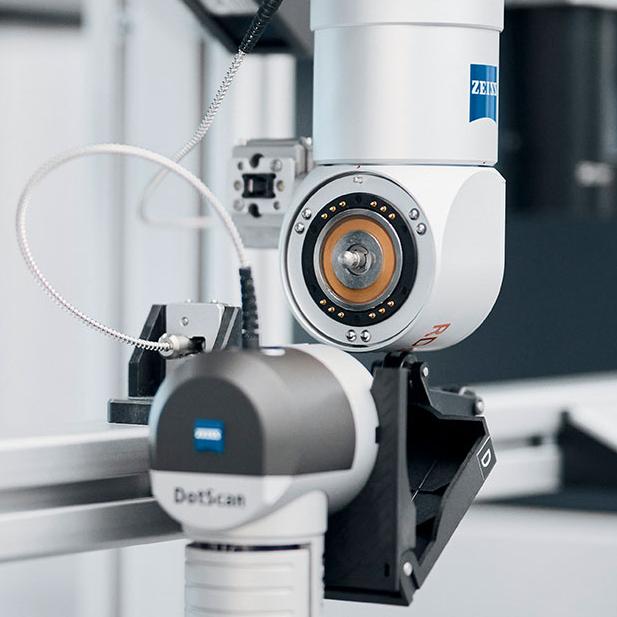

Stroj ZEISS PRISMO z novim krmilnikom ZEISS C99m zdaj podpira tako ZEISS ROTOS (senzor hrapavosti) kot ZEISS LineScan (optični senzor), kar povečuje operativno prilagodljivost.

Razširjena je tudi izbira velikosti. Običajne velikosti ZEISS PRISMO od 7/9/5 do 16/42/10 so še vedno na voljo. Standardna izvedba je zdaj na voljo tudi v treh novih velikostih: 16/24/14, 16/30/14 in 16/42/14.

Tehnična primerjava

	ZEISS PRISMO	ZEISS PRISMO verity	ZEISS PRISMO ultra	ZEISS PRISMO Fortis
Mesto uporabe	Laboratorij za kakovost (offline)	Proizvodnja (offline)	Laboratorij za kakovost (offline)	Laboratorij za kakovost (na liniji)
Natančnost od	0,9 + L/350 µm	0,7 + L/400 μm	0,5 + L/500	0,7 + L/400 μm (pri 22 °C), do 2,7 + L /80 μm (pri 40 °C)
Temperatura	19–22 °C	19–22 °C	20–22 °C	5–40 °C s TVA (natančnost pri spreminjanju temperature)
Tehnologija ZEISS MASS	Standardno	Standardno	Standardno	Standardno
Skladno z DGUV	✔	✔	✔	✔
Nadgradnja starejših modelov	✔	✔	✔	✔
ZEISS PowerSaver	✔	✔	✔	✔
Združljivost z ZVRA in ZVR	ZVRA (izbirno)	ZVRA (izbirno)	ZVRA (izbirno)	ZVRA (izbirno) ZVR (samo Fortis 7/12/7)
Steklokeramične letve	✔ Robax®: Ločljivost 200 nm	✔ ZERODUR®: Ločljivost 80 nm	✔ ZERODUR®: Ločljivost 20 nm	✔ ZERODUR®: Ločljivost 80 nm
Velikosti	7/9/5 – 16/42/14	7/9/5 – 12/18/10	7/10/5 – 16/30/10	7/12/7 – 12/18/10

Zmogljivost na kratko

Gonilna sila zmogljivosti za največjo hitrost in okretnost

ZEISS KMS Acceleration Mode za uporabo v letalski in vesoljski industriji

Posebna možnost za ZEISS PRISMO 7/12/7 in 12/18/10 Fortis

Za osnovni pregled kakovosti komponent motorja, kot so turbinske lopatice in plošče z lopaticami, veljajo stroge zahteve za zagotavljanje kakovosti. Pregled predstavlja 20 % vseh proizvodnih stroškov in 25 % celotnega proizvodnega časa, zato je izjemno drag in zamuden. Pospešitev postopka merjenja brez zmanjšanja merilne natančnosti pomeni pomemben potencialni prihranek za celotno industrijo. Rešitev se imenuje ZEISS KMS Acceleration Mode for Aerospace Applications.

ZEISS KMS Acceleration Mode for Aerospace Applications, ki je na voljo za stroje ZEISS PRISMO 7/12/7 in 12/18/10 Fortis, ponuja dve možnosti ZEISS VAST Rotary Table Axis (ZVRA) in ZEISS VAST Rotary Table (ZVR) ter po potrebi tudi poseben paket za aplikativno podporo. ZVRA zagotavlja še večjo natančnost zaradi hitre določitve osi vrtljive mize. ZVR pospeši gibanje vrtljive mize in s tem postopek merjenja ter zagotavlja zanesljive rezultate meritev.

Izvedite več

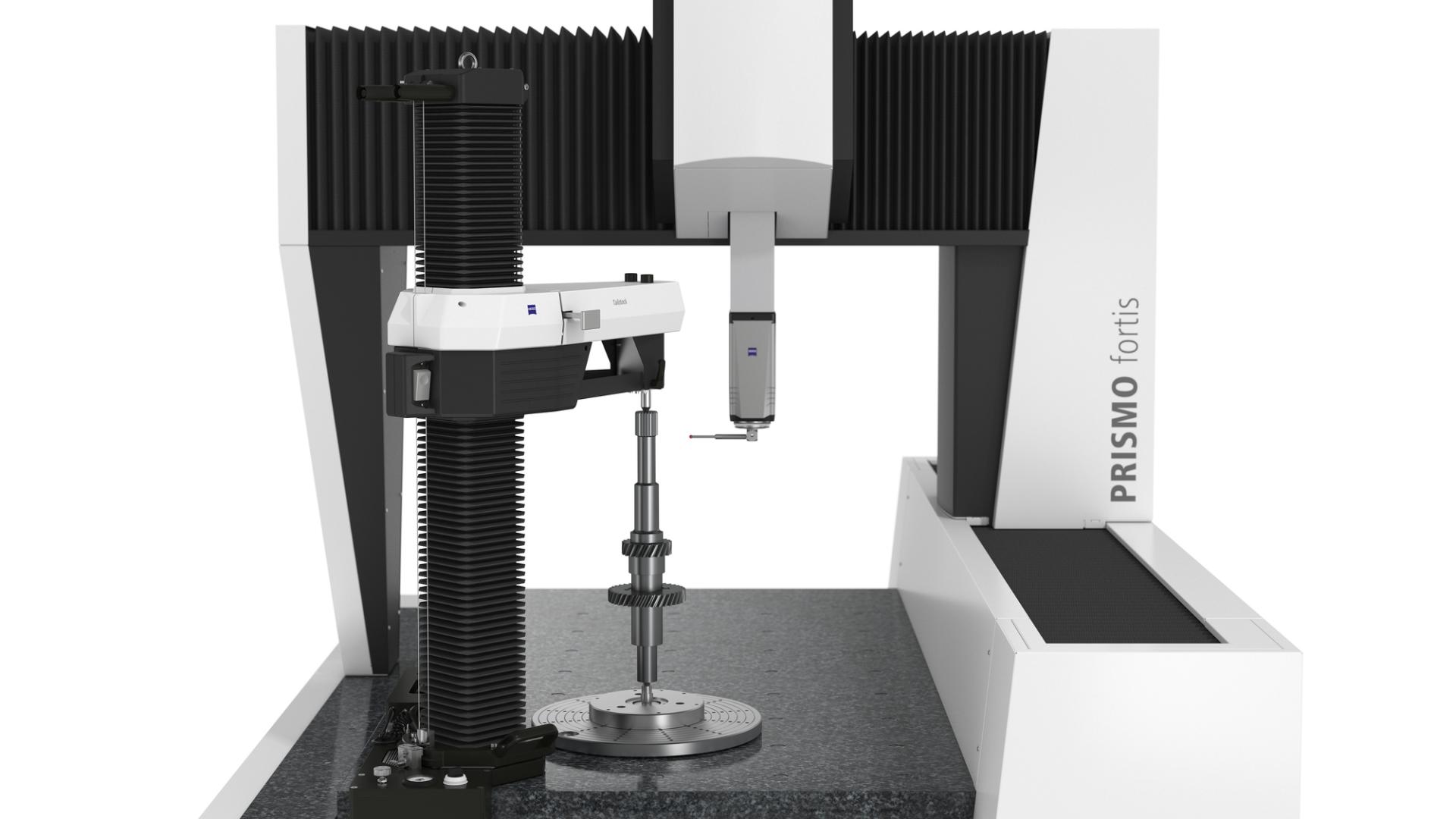

ZEISS TS

Novi konjiček za stroje družine ZEISS PRISMO

Konjiček ZEISS omogoča vpenjanje valovito oblikovanih merilnih predmetov med konice. Na primer zobniške gredi, polžaste gredi, ročične gredi, odmične gredi in rotorje je mogoče vpenjati brez deformacij in meriti na najboljši možni način. Zaradi te optimalne dostopnosti je mogoče opraviti celotne meritve z enim samim vpenjanjem. ZEISS TS ima zamenljiv vmesnik, ki po potrebi omogoča hitro postavitev konjička v merilni prostor. V kombinaciji z zelo natančno vrtljivo mizo ZEISS RT-AB-600 z zračnimi ležaji lahko univerzalni koordinatni merilni stroj hitro in prilagodljivo nadgradite v poseben stroj za merjenje gredi. ZEISS TS je na voljo v dveh velikostih Z, in sicer v izvedbah TS-7 in TS-10, in je zasnovan tako, da se ujema z izbranimi različicami družine ZEISS PRISMO.

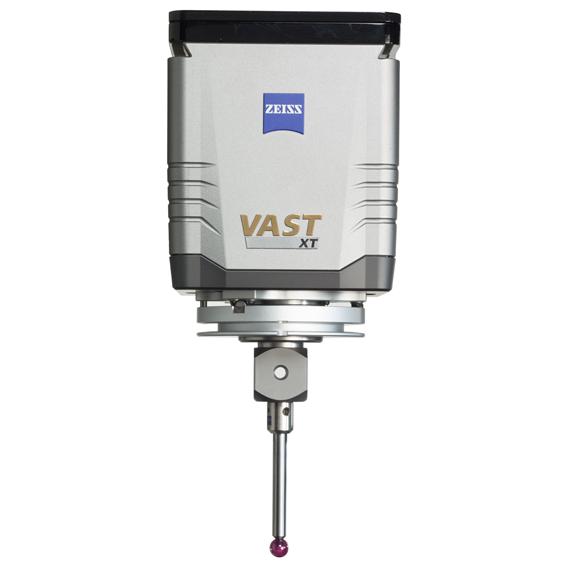

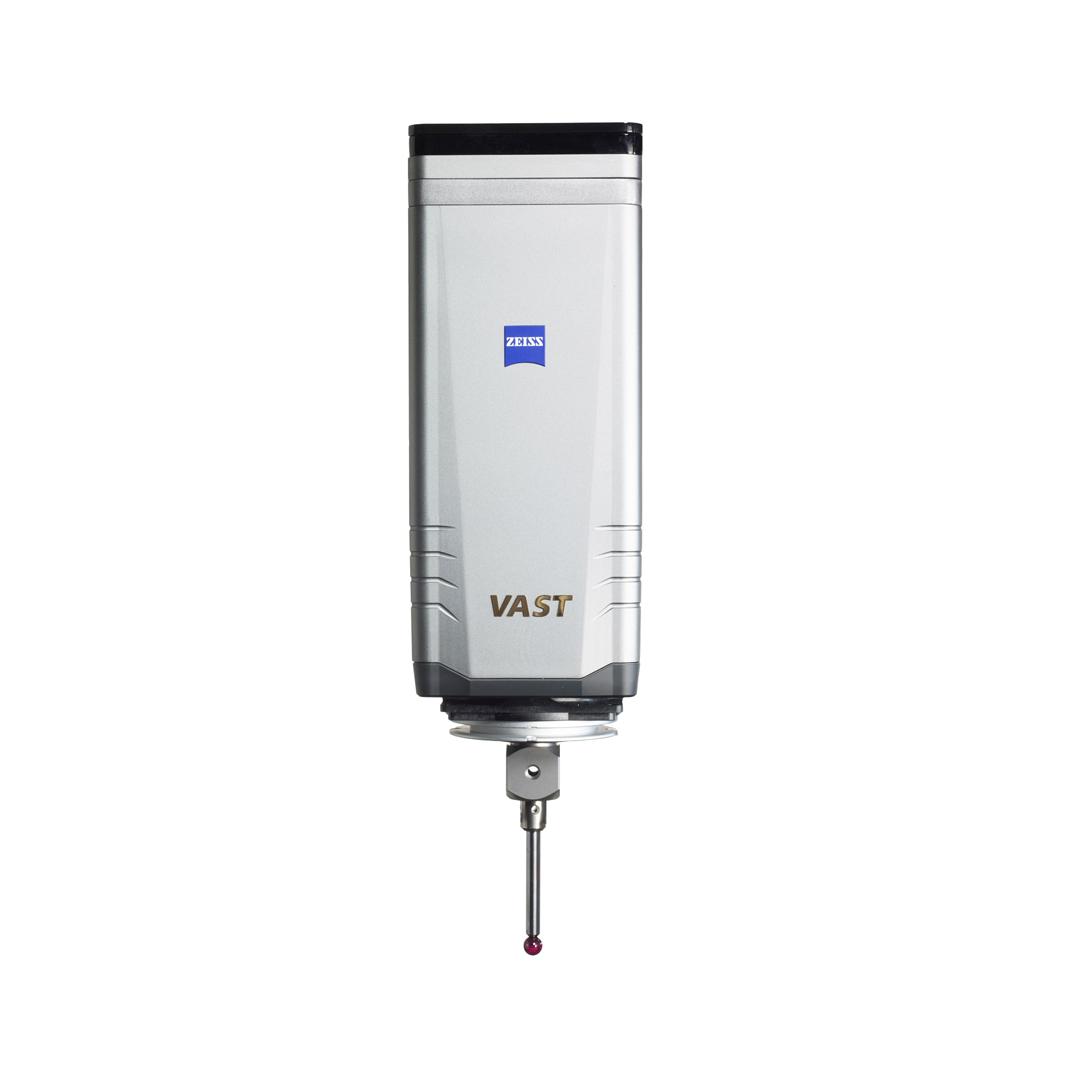

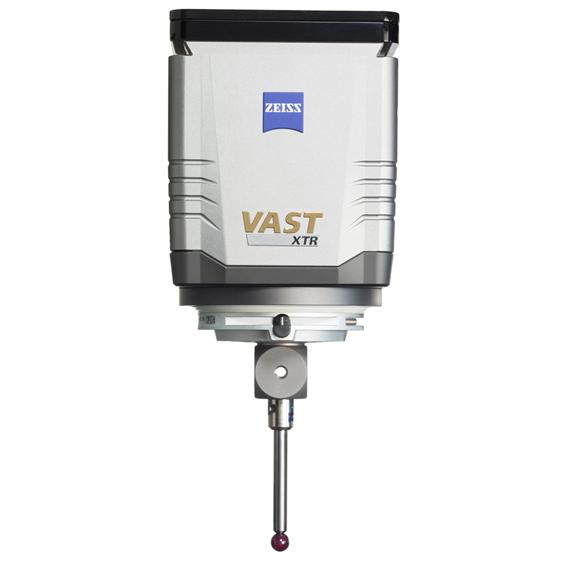

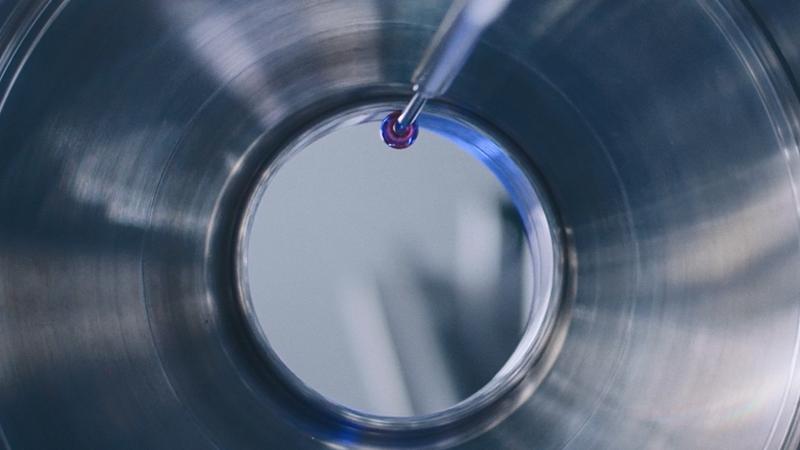

ZEISS VAST Navigator

Visoke hitrosti skeniranja

Avtomatsko konfigurira optimalno hitrost skeniranja, s tem pa prepreči napake uporabnika pri izbiri parametrov. Zagotavlja hitrejše skeniranje, dosledno natančnost ter zanesljive in ponovljive rezultate.

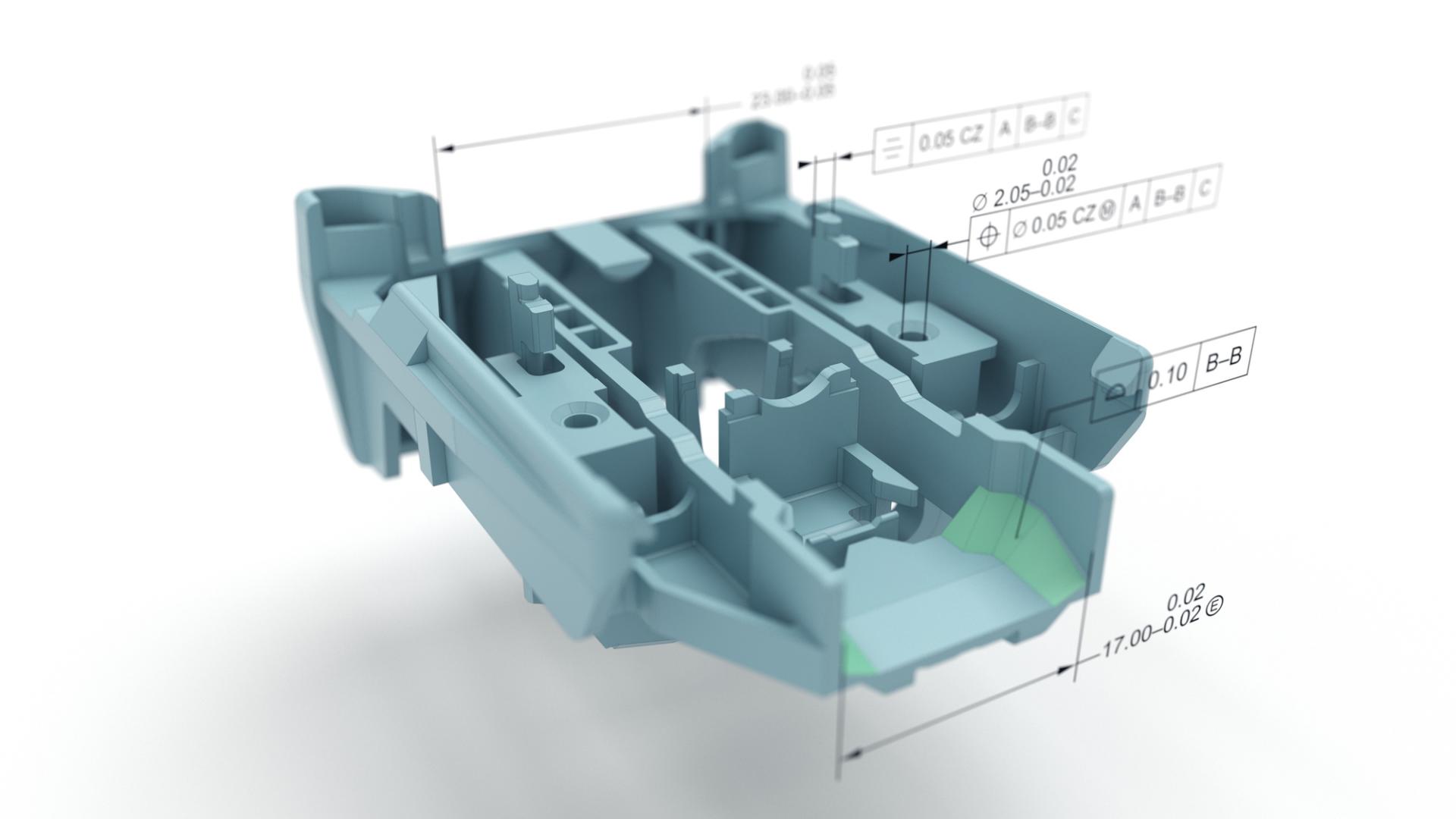

Programska oprema ZEISS CALYPSO

Programska oprema za dimenzionalno merilno tehnologijo

ZEISS CALYPSO preprosto, hitro in zanesljivo meri standardne geometrije. Merilne programe lahko preprosto programirate s klikom na želene funkcije. Programska oprema samodejno in optimalno ustvari poti premikanja. ZEISS CALYPSO s številnimi opcijskimi razširitvami ponuja tudi prava orodja za posebne zahteve, na primer ZEISS CALYPSO VAST probing in ZEISS CALYPSO pallet optimizer. Te funkcije omogočajo do 25 % hitrejše izvajanje meritev.

Izvedite več

Večja stopnja trajnosti v vaših merilnih procesih s ZEISS PRISMO

V središču vsake uporabe stroja je poraba energije, ki ima ključno vlogo v fazi aktivne uporabe in pomembno vpliva na okoljsko ravnovesje. Zaradi funkcij varčevanja z energijo in novo razvitega energetsko učinkovitega nadzornega sistema je ZEISS PRISMO odličen primer učinkovite porabe virov na področju industrijske merilne tehnologije. Družina strojev ZEISS PRISMO je sinonim za vzdržljivost in postavlja nove standarde glede natančnosti, hitrosti in trajnosti.

Nova družina strojev ZEISS PRISMO je opremljena z novo krmilno enoto C99m, ki v primerjavi s prejšnjimi modeli zmanjša porabo energije za 64%.

Večja stopnja trajnosti v vaših merilnih procesih s ZEISS PRISMO

S funkcijo ZEISS PowerSaver se stroj odklopi od električnega napajanja, ko se ne uporablja, poraba energije pa v tem času pade na nič. Uporabniki lahko določijo aktivacijo funkcije ZEISS PowerSaver ob določenem času.

Funkcija ZEISS AirSaver zagotavlja dodatne prihranke in samodejno izklopi stisnjen zrak po določenem času.

Hitrost in natančnost sta se vedno nekoliko izključevali, dokler nismo namestili nove generacije stroja ZEISS PRISMO Fortis

Roland Ziltener Vodja oddelka za upravljanje kakovosti, skupina Starrag
