ZEISS PRISMO ultra

Največja stopnja natančnosti

ZEISS PRISMO ultra prinaša še višjo stopnjo natančnosti v družino ZEISS PRISMO in doseže napako pri merjenju dolžine le 0,5 + L/500 µm. Koordinatni merilni stroj je zato še posebej primeren za naloge, pri katerih se zahteva največja natančnost, na primer pri raziskavah, razvoju, zagotavljanju kakovosti in pri umerjanju meril ali preskusnih primerkov v referenčnih merilnih prostorih ali merilnih laboratorijih.

Največja natančnost in ponovljivost zaradi številnih sodobnih funkcij in popravil
Izbirni paket za merjenje oblike z izbiro RT-AB
Prilagojen in optimiziran proizvodni proces

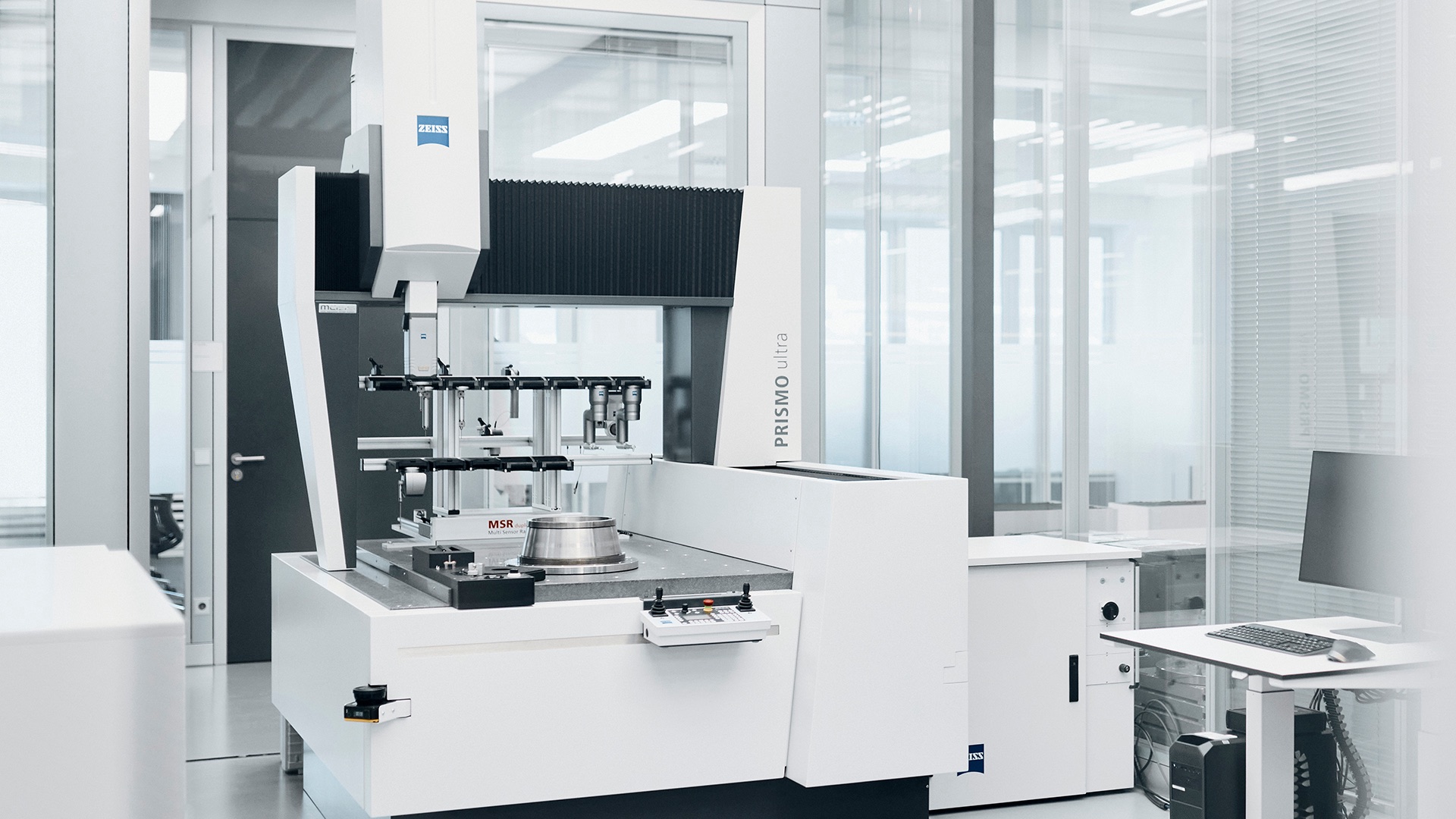

Največja natančnost in ponovljivost

Visoka natančnost rezultatov zaradi izboljšanih funkcij

Visoko stopnjo osnovne natančnosti ZEISS PRISMO ultra zagotavljajo številne sodobne funkcije in popravila. Mednje spadajo toplotna kompenzacija upogibanja, aktivni pnevmatski sistem blaženja, izboljšani zračni ležaji in letvice ZERODUR® z ločljivostjo 20 nm – za izjemno natančnost in stabilnost. Nadaljnje izboljšave računalniško podprte natančnosti, kot so optimizirano umerjanje tenzorja, kompenzacija upogibanja referenčne kroglice in popravila za meritve RT, zagotavljajo največjo natančnost tudi pri visokih hitrostih in podpirajo odlično stabilnost KMS, saj ga ščitijo pred motečimi dejavniki.

Izbirni paket za merjenje oblike z izbiro RT-AB

Merjenje oblike z jamstvom kakovosti

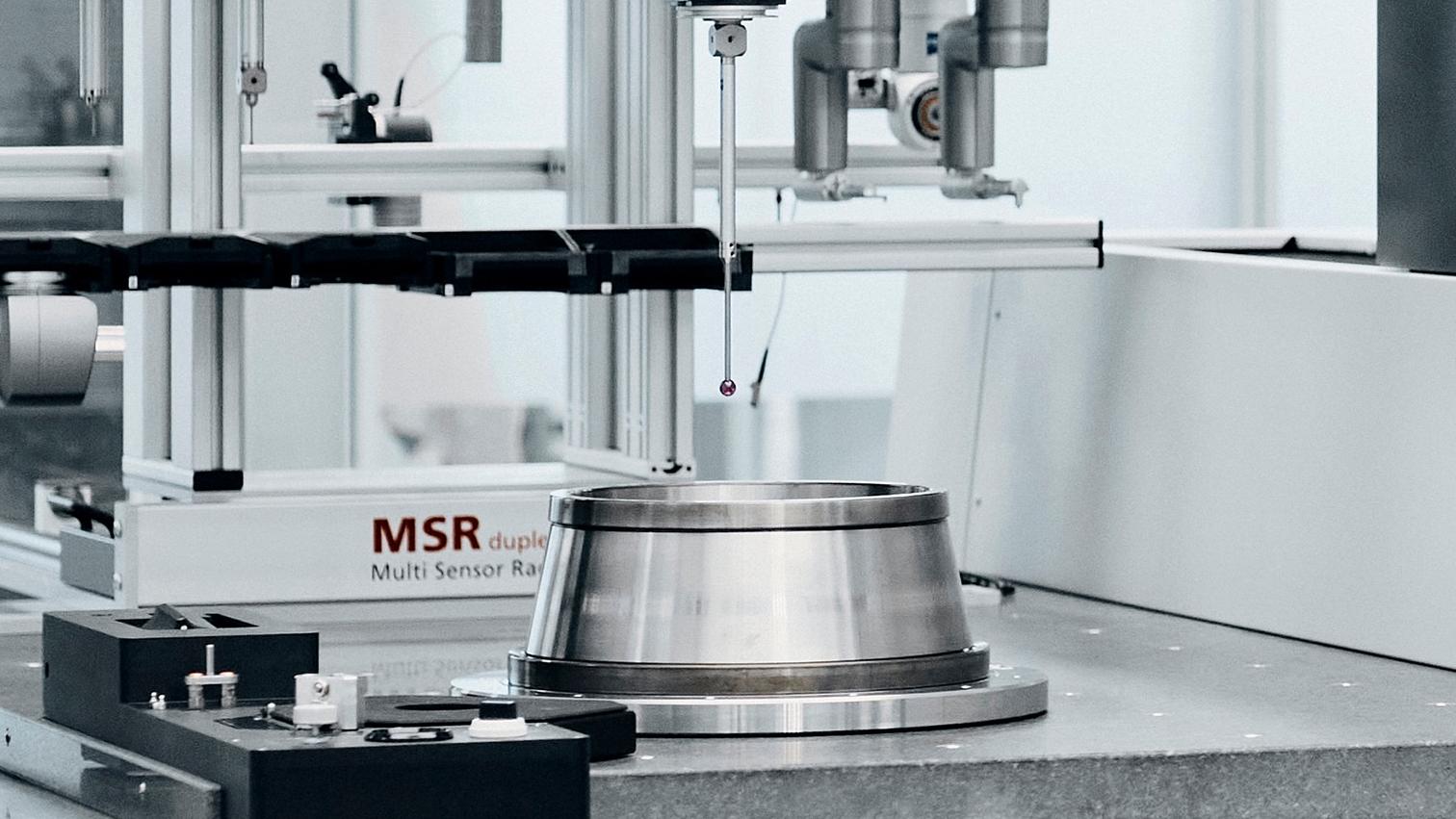

ZEISS PRISMO ultra je lahko po želji opremljen s paketom za merjenje oblike za optimizacijo vrednosti merjenja oblike. Poleg izbire RT-AB vsebuje tudi poseben komplet tipal in komplet za določanje osi RT ter zagotavlja vrednost umerjanja obročnega merilnika z natančnostjo 0,2 μm ali več – kar je potrdil vodilni nemški inštitut. Merilne tolerance od 2 do 3 μm za zaobljenost in cilindričnost je mogoče izmeriti s ZEISS PRISMO ultra v skladu z zlatim pravilom merilne tehnologije.

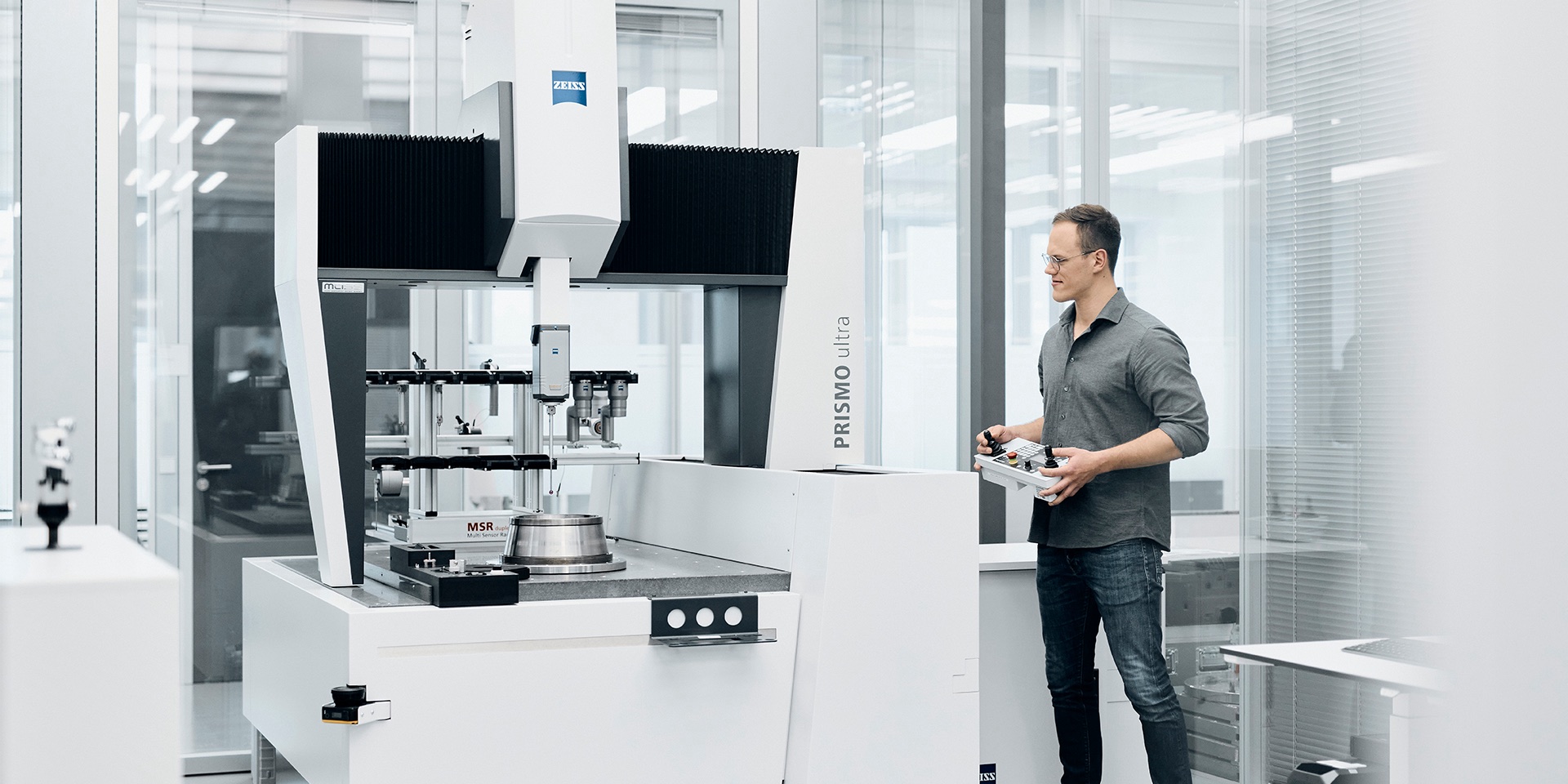

Prilagojen in optimiziran proizvodni proces

Prilagojena namestitev in prevzem

Vsaka granitna plošča stroja ZEISS PRISMO ultra je pred dobavo deležna trimesečnega postopka aklimatizacije. Končni pregled se opravi v posebni klimatizirani komori. Po namestitvi se opravi preskus natančnosti, po 4 do 6 tednih pa še strokovni prevzemni preskus. Ta postopek zagotavlja največjo natančnost in kakovost.

S ZEISS PRISMO ultra se začenja novo obdobje

Več kot le lepotni popravki: Izdelki iz družine ZEISS PRISMO so bili popolnoma prenovljeni. S številnimi posodobitvami so varnost, ekonomska in okoljska učinkovitost, prilagodljivost, ergonomija in nenazadnje produktivnost povsem na novi ravni. Produktivnost se je povečala s prilagoditvijo parametrov skeniranja in podvojitvijo hitrosti skeniranja (s 150 mm/s na 300 mm/s). Hkrati se je raven hrupa zmanjšala za 34 %. Izdelki iz družine ZEISS PRISMO so zmogljivejši kot kdaj koli prej, od energetsko varčnega krmilnika in nadzorne plošče z novo zasnovo do avtomatiziranih varnostnih mehanizmov in izboljšane združljivosti s tipali.

Produktivnost se je povečala s prilagoditvijo parametrov skeniranja s splošno podvojitvijo hitrosti skeniranja (s 150 mm/s na 300 mm/s). Novi varnostni laserski skenerji omogočajo tudi bistveno hitrejše merjenje – ob zanesljivem zagotavljanju visokih varnostnih standardov, saj skenerji samodejno zmanjšajo hitrost, ko v varnostnem območju zaznajo osebe ali predmete. Večjo produktivnost zagotavlja tudi možnost ZEISS VAST Rotary Table Axis (ZVRA). Definiranje osi na vrtljivi mizi s to funkcijo zdaj traja le 16 sekund, kar pomeni 75-odstotni prihranek časa v primerjavi s standardnimi metodami.
Vsi KMS iz družine ZEISS PRISMO imajo certifikat mednarodno priznanega nemškega zavoda za socialno zavarovanje za primer nezgode pri delu (DGUV). Za še večjo varnost so bile uvedene dodatne inovacije, kot so nastavljivi stranski paneli. Z zmanjšanjem razdalje med gibljivimi deli na manj kot 4 mm je zmanjšana tudi nevarnost zmečkanja. Varnostni laserski skenerji zaznajo tudi okolico koordinatnega merilnega stroja in samodejno zmanjšajo hitrost, takoj ko na določenem območju zaznajo osebe ali predmete.
Z vgrajeno funkcijo ZEISS PowerSaver se KMS, ko ni v uporabi, samodejno odklopi od električnega napajanja. Uporabniki lahko individualno nastavijo vklop funkcije in določijo posebne čase zaustavitve stroja, kar zmanjšuje porabo energije. Novi krmilnik ZEISS C99m poskrbi za dodatne prihranke. Ima tanjšo zasnovo in za 64 % manjšo porabo energije v primerjavi s prejšnjim modelom (v internem preskusu primerjave med starim in novim krmilnikom). Poleg tega modul ZEISS AirSaver zagotavlja, da se dovod stisnjenega zraka po določenem času izklopi.
Upravljanje prek nadzorne plošče zagotavlja enostaven nadzor in upravljanje. Ko nadzorne plošče ne uporabljate, jo lahko priročno shranite v novo namensko držalo. Večina stikal je bila prav tako prenesena neposredno s krmilnika na nadzorno ploščo. Poleg tega nov pokrov na sprednji strani zagotavlja manjšo razdaljo med operaterjem in merilno enoto, s tem pa je operater razbremenjen pri nalaganju težkih komponent.
Tehnologija ZEISS MASS omogoča široko paleto tipal s ZEISS PRISMO. Zaradi novega krmilnika ZEISS C99m je KMS zdaj združljiv tudi z dvema dodatnima tipaloma: ZEISS ROTOS (senzor hrapavosti) in ZEISS LineScan (optično tipalo) za še večjo prilagodljivost pri delu.

Večja stopnja trajnosti v vaših merilnih procesih s ZEISS PRISMO

V središču vsake uporabe stroja je poraba energije, ki ima ključno vlogo v fazi aktivne uporabe in pomembno vpliva na okoljsko ravnovesje. Zaradi funkcij varčevanja z energijo in novo razvitega energetsko učinkovitega nadzornega sistema je ZEISS PRISMO odličen primer učinkovite porabe virov na področju industrijske merilne tehnologije. Družina strojev ZEISS PRISMO je sinonim za vzdržljivost in postavlja nove standarde glede natančnosti, hitrosti in trajnosti.

Nova družina strojev ZEISS PRISMO je opremljena z novo krmilno enoto C99m, ki v primerjavi s prejšnjimi modeli zmanjša porabo energije za 64%.

Večja stopnja trajnosti v vaših merilnih procesih s ZEISS PRISMO

S funkcijo ZEISS PowerSaver se stroj odklopi od električnega napajanja, ko se ne uporablja, poraba energije pa v tem času pade na nič. Uporabniki lahko določijo aktivacijo funkcije ZEISS PowerSaver ob določenem času.

Funkcija ZEISS AirSaver zagotavlja dodatne prihranke in samodejno izklopi stisnjen zrak po določenem času.

Tehnični podatki

Natančnost od	0,5 + L/500 µm
Temperaturno območje	20–22 °C
Tehnologija ZEISS MASS	Da
Skladno z DGUV	Da
Možnost naknadne nadgradnje starejših modelov	Da
ZEISS PowerSaver	Da
Združljivost ZVRA in ZVR	ZVRA (na voljo opcijsko)
Steklokeramična letev	ZERODUR®: Ločljivost 20 nm
Velikosti	7/10/5 – 16/30/10

Različne velikosti za širok nabor aplikacij

ZEISS PRISMO ultra

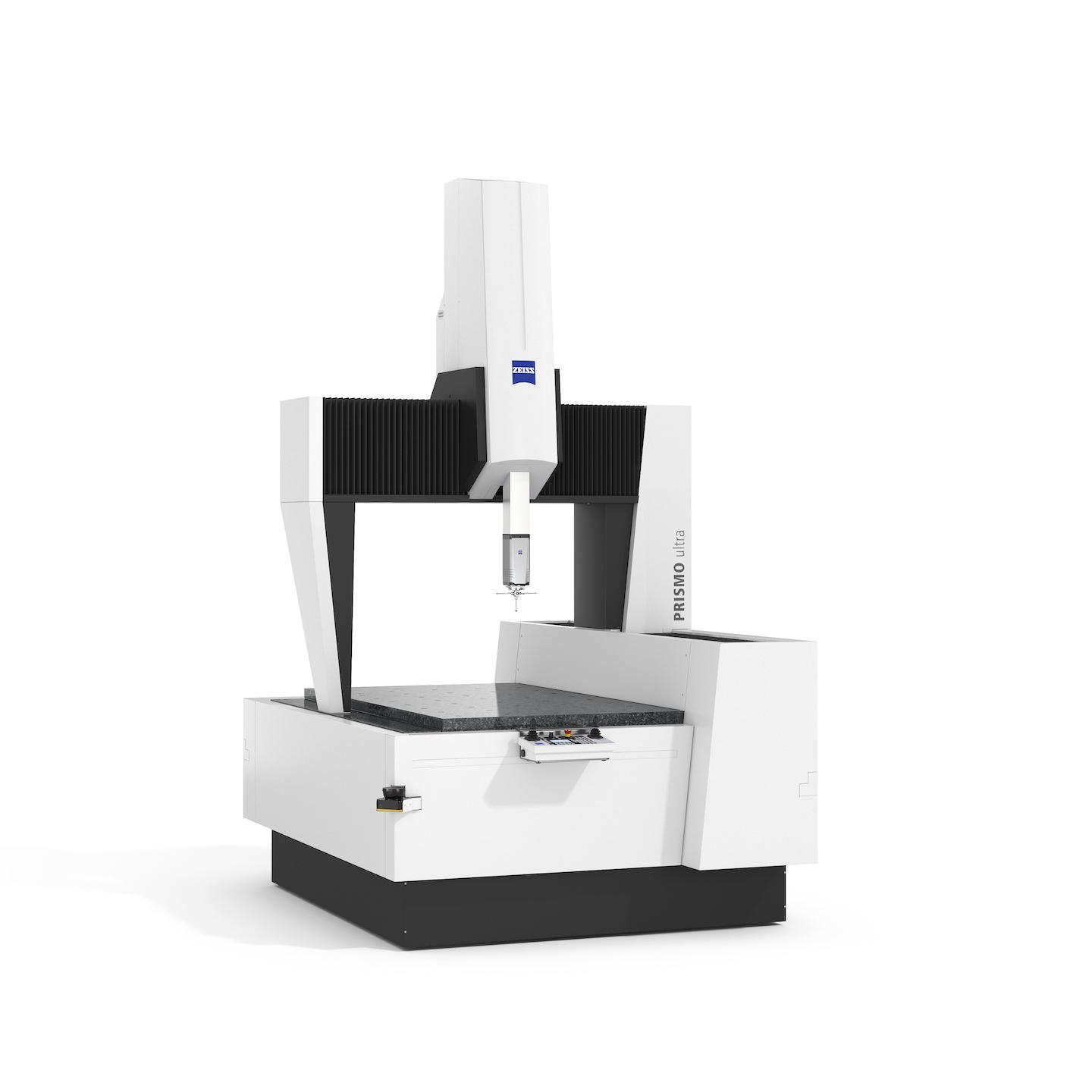

Različne velikosti za širok nabor aplikacij

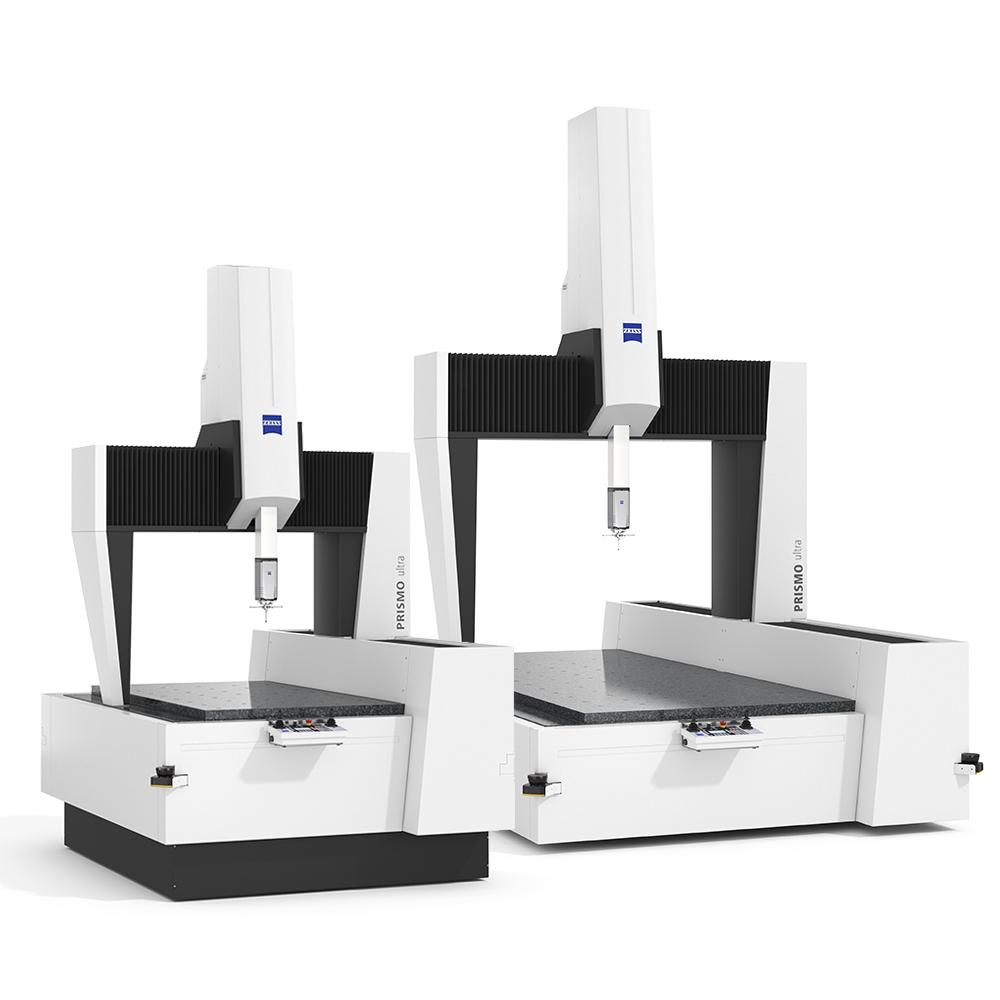

ZEISS PRISMO ultra je na voljo v različnih velikostih. Od najmanjše izvedbe z merilnim območjem 700 × 1000 × 500 mm do največje različice tega koordinatnega merilnega stroja z merilnim območjem 1600 × 3000 × 1000 mm.
