Družina ZEISS PRISMO

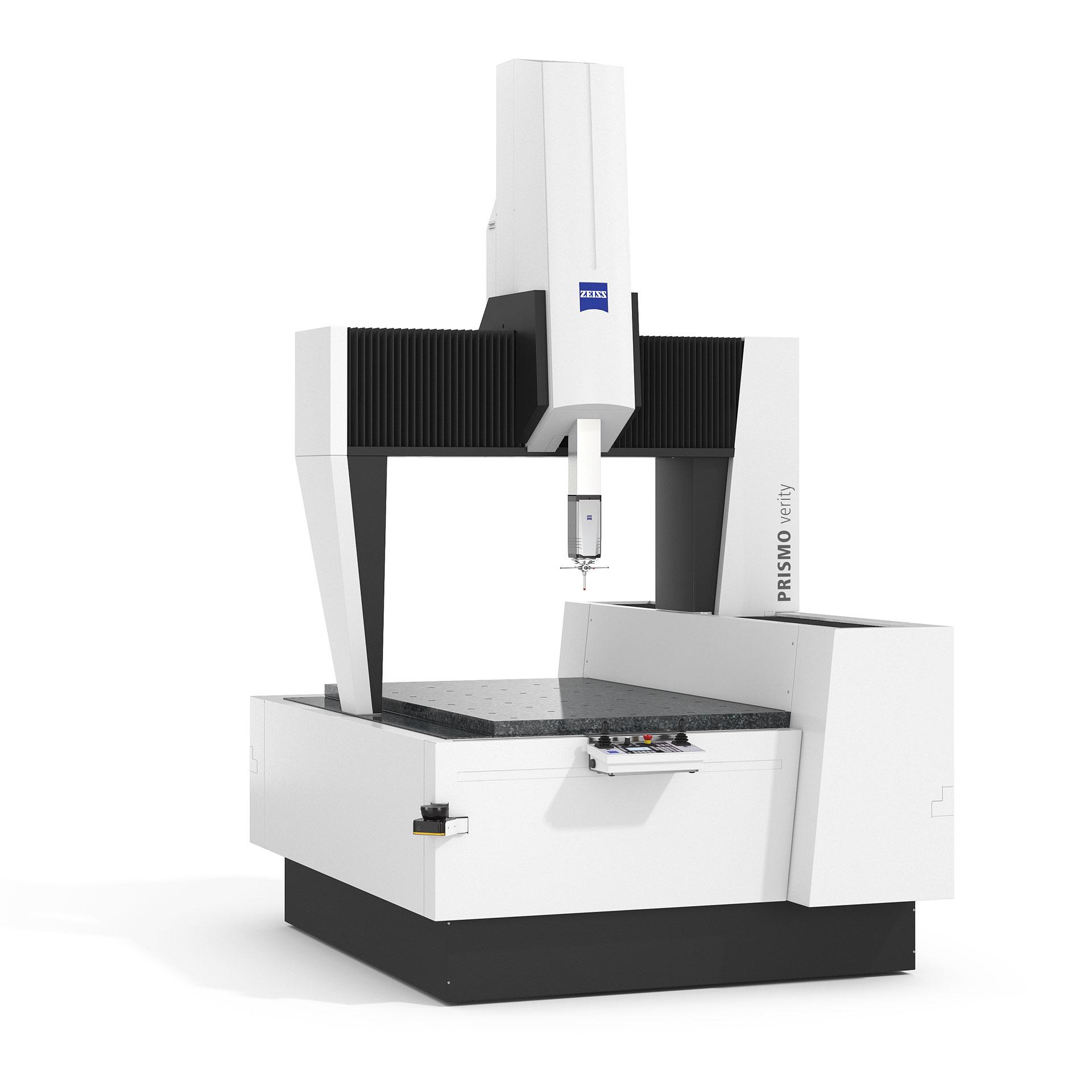

ZEISS PRISMO verity

Novi standard

ZEISS PRISMO verity zagotavlja rezultate z napako merjenja dolžine od samo 0,7 + L/400 µm in je vodilni KMS v svojem razredu zaradi izboljšanih vrednosti merjenja oblik. Koordinatni merilni stroj se lahko uporablja za zelo različne vrste uporabe, kjer se zahteva visoka stopnja natančnosti, in je primeren za merilne prostore razreda 3 v skladu z VDI/VDE 2627.

Izjemna natančnost zaradi izboljšanih vrednosti
Primeren za merilne prostore razreda 3
Tehtnice ZERODUR^® z visoko ločljivostjo
Na voljo z izbiro RT-AB za natančnejše merjenje rotacijsko simetričnih komponent

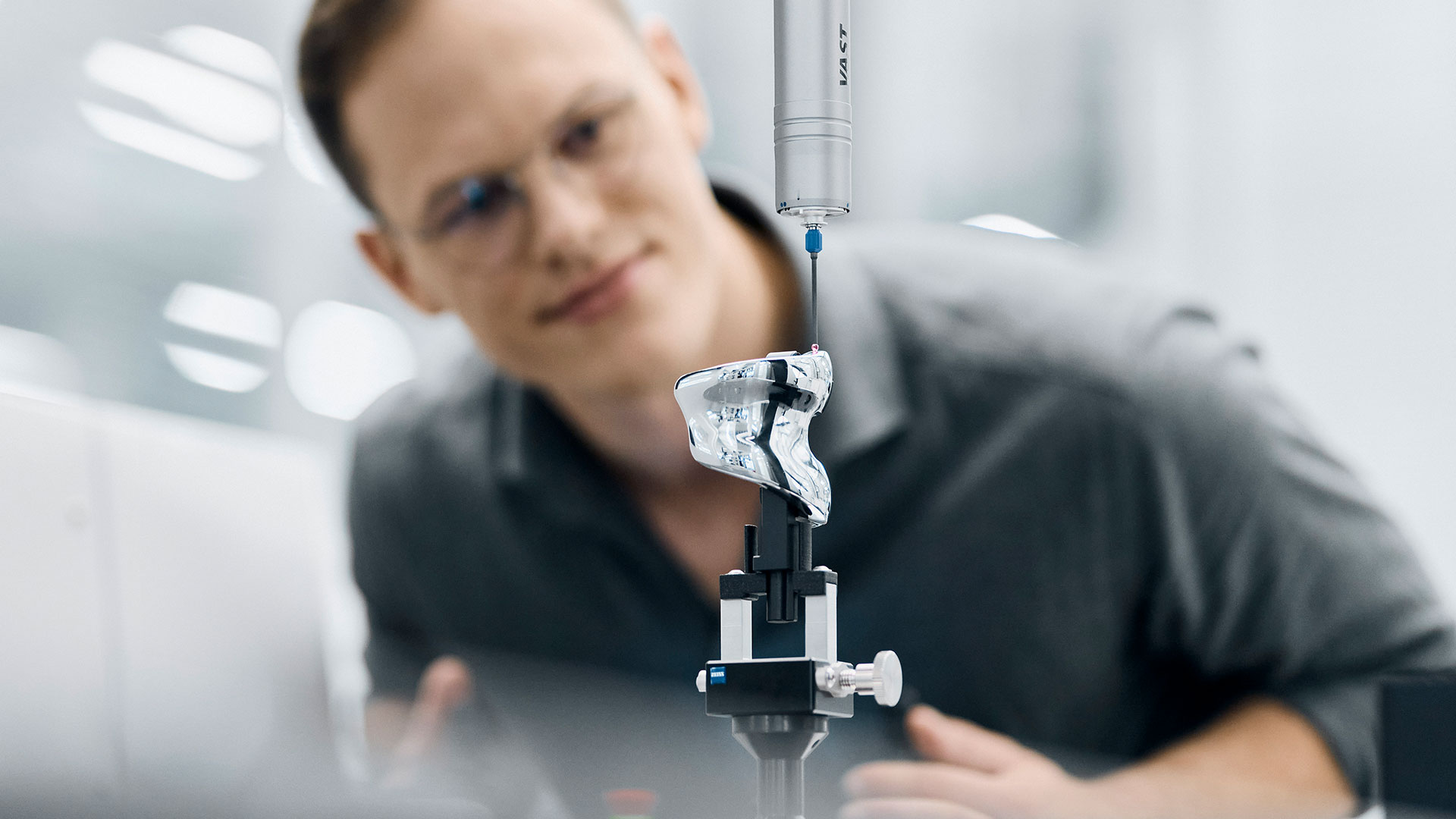

Izjemna natančnost zaradi izboljšanih vrednosti

ZEISS PRISMO verity navdušuje z izboljšanimi vrednostmi merjenja oblik (tudi zaradi izbire ZEISS RT-AB za rotacijsko simetrične komponente) in dosega natančnost merjenja od 0,7 + L/400 µm. Z uporabo tehnologije ZEISS VAST navigator se največja hitrost merjenja nastavi samodejno – za natančne meritve v kratkem času.

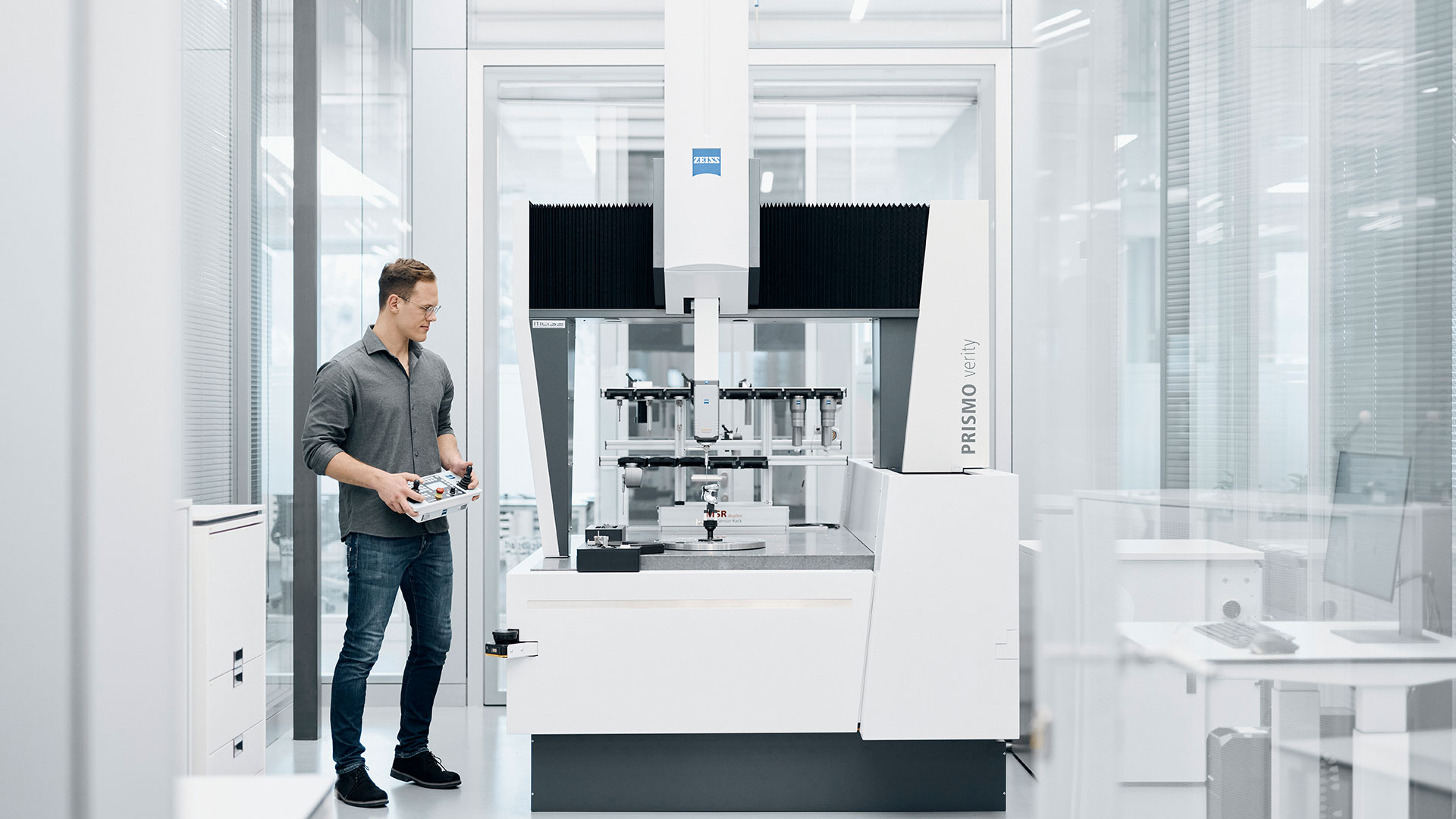

Primeren za merilne prostore razreda 3

ZEISS PRISMO verity s prilagoditvijo tipa KMS izpolnjuje zahteve za prostore za merjenje razreda 3 v skladu s standardom VDI/VDE 2627. Vse potrebne meritve se zato lahko opravijo v klimatizirani komori pri temperaturi 19–22 °C.

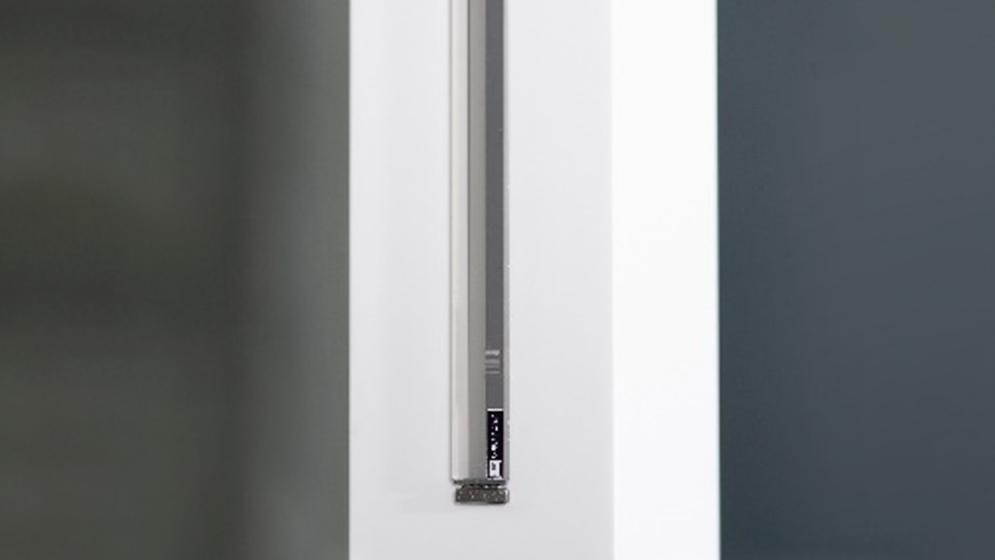

Tehtnice ZERODUR^® z visoko ločljivostjo

Plavajoče letvice z ločljivostjo 80 nm znatno zmanjšajo vpliv toplotno povzročenih sprememb v osnovni enoti. Uporabljeni material ZERODUR^® ima koeficient toplotnega raztezanja (CTE) skoraj nič, zato je izključen vpliv torzije in temperaturnih nihanj. Na ta način uporaba temperaturnih senzorjev in dodatna popravila niso več potrebni.

S ZEISS PRISMO verity se začenja novo obdobje

Več kot le lepotni popravki: Izdelki iz družine ZEISS PRISMO so bili popolnoma prenovljeni. S številnimi posodobitvami so varnost, ekonomska in okoljska učinkovitost, prilagodljivost, ergonomija in nenazadnje produktivnost povsem na novi ravni. Produktivnost se je povečala s prilagoditvijo parametrov skeniranja in podvojitvijo hitrosti skeniranja (s 150 mm/s na 300 mm/s). Hkrati se je raven hrupa zmanjšala za 34 %. Izdelki iz družine ZEISS PRISMO so zmogljivejši kot kdaj koli prej, od energetsko varčnega krmilnika in nadzorne plošče z novo zasnovo do avtomatiziranih varnostnih mehanizmov in izboljšane združljivosti s tipali.

Produktivnost se je povečala s prilagoditvijo parametrov skeniranja s splošno podvojitvijo hitrosti skeniranja (s 150 mm/s na 300 mm/s). Novi varnostni laserski skenerji omogočajo tudi bistveno hitrejše merjenje – ob zanesljivem zagotavljanju visokih varnostnih standardov, saj skenerji samodejno zmanjšajo hitrost, ko v varnostnem območju zaznajo osebe ali predmete. Večjo produktivnost zagotavlja tudi možnost ZEISS VAST Rotary Table Axis (ZVRA). Določanje osi na vrtljivi mizi s to funkcijo traja le 16 sekund, kar pomeni 80-odstotni prihranek časa v primerjavi s standardnimi metodami.
Vsi KMS iz družine ZEISS PRISMO imajo certifikat mednarodno priznanega nemškega zavoda za socialno zavarovanje za primer nezgode pri delu (DGUV). Za še večjo varnost so bile uvedene dodatne inovacije, kot so nastavljivi stranski paneli. Z zmanjšanjem razdalje med gibljivimi deli na manj kot 4 mm je zmanjšana tudi nevarnost zmečkanja. Varnostni laserski skenerji zaznajo tudi okolico koordinatnega merilnega stroja in samodejno zmanjšajo hitrost, takoj ko na določenem območju zaznajo osebe ali predmete.
Z vgrajeno funkcijo ZEISS PowerSaver se KMS, ko ni v uporabi, samodejno odklopi od električnega napajanja. Uporabniki lahko individualno nastavijo vklop funkcije in določijo posebne čase zaustavitve stroja, kar zmanjšuje porabo energije. Novi krmilnik ZEISS C99m poskrbi za dodatne prihranke. Ima tanjšo zasnovo in za 64 % manjšo porabo energije v primerjavi s prejšnjim modelom (v internem preskusu primerjave med starim in novim krmilnikom). Poleg tega modul ZEISS AirSaver zagotavlja, da se dovod stisnjenega zraka po določenem času izklopi.

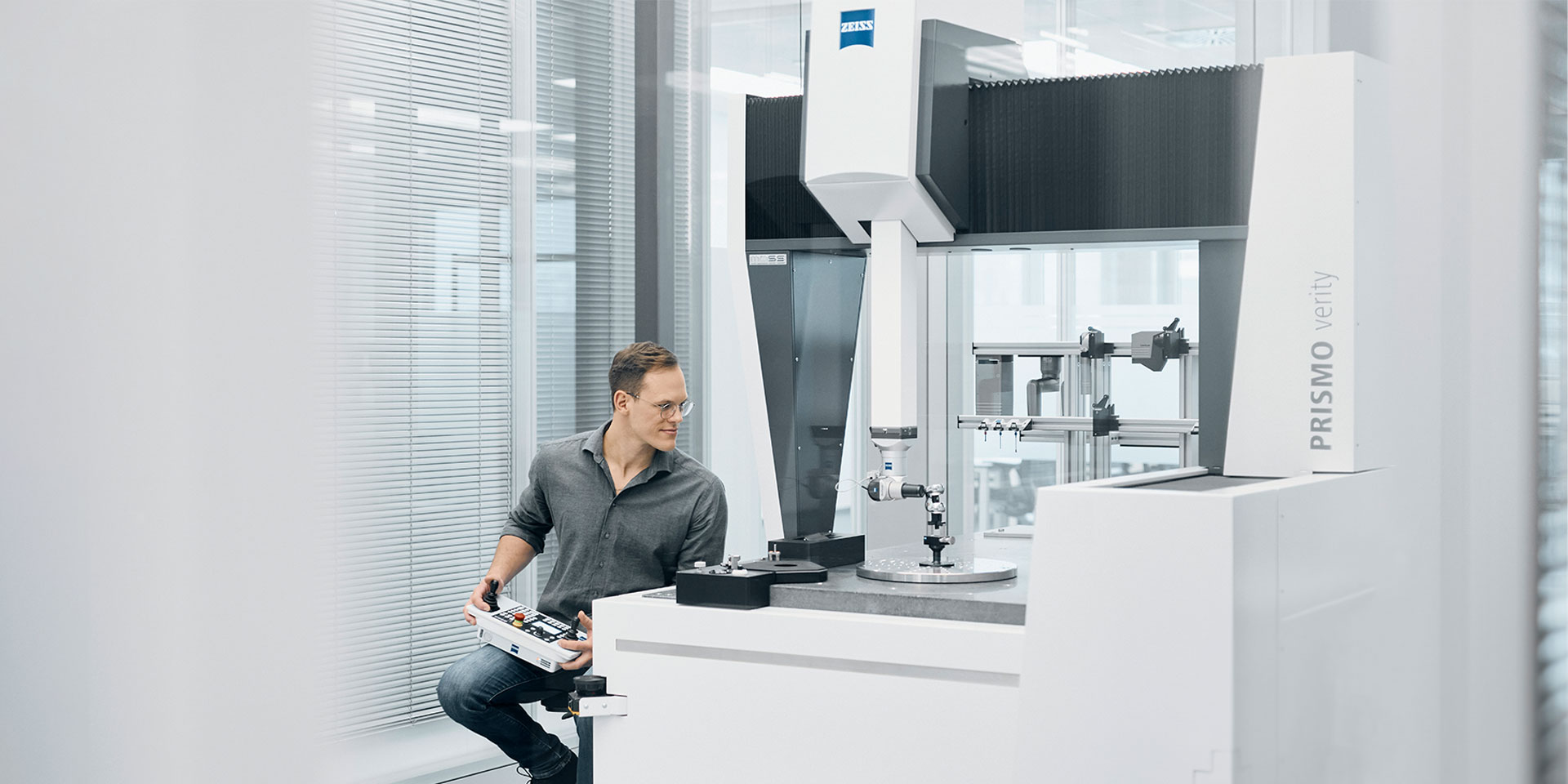

Upravljanje prek nadzorne plošče zagotavlja enostaven nadzor in upravljanje. Ko nadzorne plošče ne uporabljate, jo lahko priročno shranite v novo namensko držalo. Večina stikal je bila prav tako prenesena neposredno s krmilnika na nadzorno ploščo. Poleg tega nov pokrov na sprednji strani zagotavlja manjšo razdaljo med operaterjem in merilno enoto, s tem pa je operater razbremenjen pri nalaganju težkih komponent.
Tehnologija ZEISS MASS omogoča široko paleto tipal s ZEISS PRISMO. Z novim krmilnikom ZEISS C99m pa je KMS zdaj združljiv z dvema dodatnima senzorjema: ZEISS ROTOS (senzor hrapavosti) in ZEISS LineScan (optični senzor) za še večjo prilagodljivost pri delu.

Večja stopnja trajnosti v vaših merilnih procesih s ZEISS PRISMO

V središču vsake uporabe stroja je poraba energije, ki ima ključno vlogo v fazi aktivne uporabe in pomembno vpliva na okoljsko ravnovesje. Zaradi funkcij varčevanja z energijo in novo razvitega energetsko učinkovitega nadzornega sistema je ZEISS PRISMO odličen primer učinkovite porabe virov na področju industrijske merilne tehnologije. Družina strojev ZEISS PRISMO je sinonim za vzdržljivost in postavlja nove standarde glede natančnosti, hitrosti in trajnosti.

Nova družina strojev ZEISS PRISMO je opremljena z novo krmilno enoto C99m, ki v primerjavi s prejšnjimi modeli zmanjša porabo energije za 64%.

Večja stopnja trajnosti v vaših merilnih procesih s ZEISS PRISMO

S funkcijo ZEISS PowerSaver se stroj odklopi od električnega napajanja, ko se ne uporablja, poraba energije pa v tem času pade na nič. Uporabniki lahko določijo aktivacijo funkcije ZEISS PowerSaver ob določenem času.

Funkcija ZEISS AirSaver zagotavlja dodatne prihranke in samodejno izklopi stisnjen zrak po določenem času.

Tehnični podatki

Natančnost od	0,7 + L/400 µm
Temperaturno območje	19–22 °C
Tehnologija ZEISS MASS	✔
Skladno z DGUV	✔
Možnost naknadne nadgradnje starejših modelov	✔
ZEISS PowerSaver	✔
Združljivost ZVRA in ZVR	ZVRA (na voljo opcijsko)
Steklokeramična letev	ZERODUR®: Ločljivost 80 nm
Velikosti	7/9/5 – 12/18/10

Različne velikosti za širok nabor aplikacij

ZEISS PRISMO verity

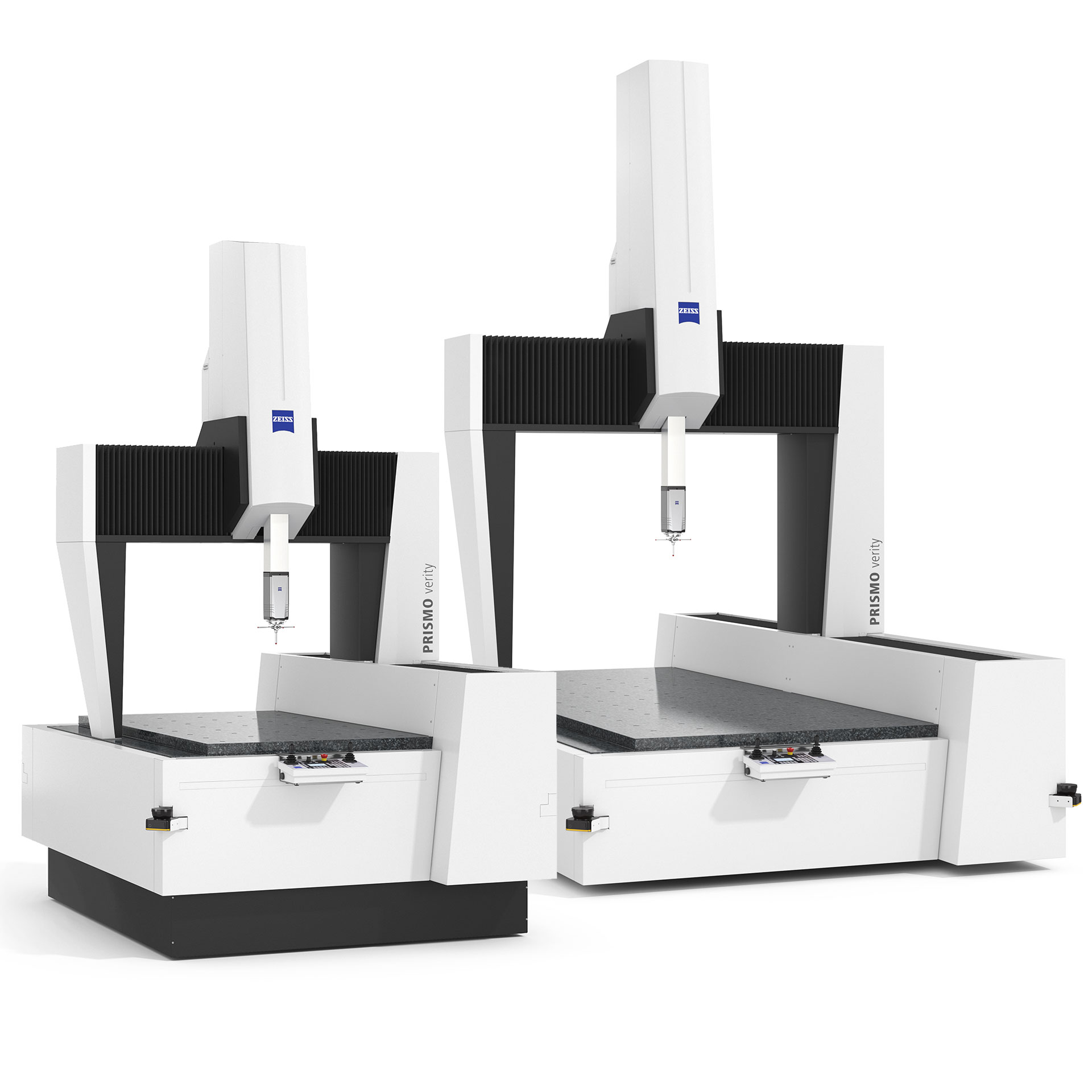

Različne velikosti za širok nabor aplikacij

ZEISS PRISMO verity je na voljo v različnih velikostih. Od najmanjše izvedbe z merilnim območjem 700 × 900 × 500 mm do največje različice tega koordinatnega merilnega stroja z merilnim območjem 1200 × 1800 × 1000 mm.
