Družina ZEISS PRISMO

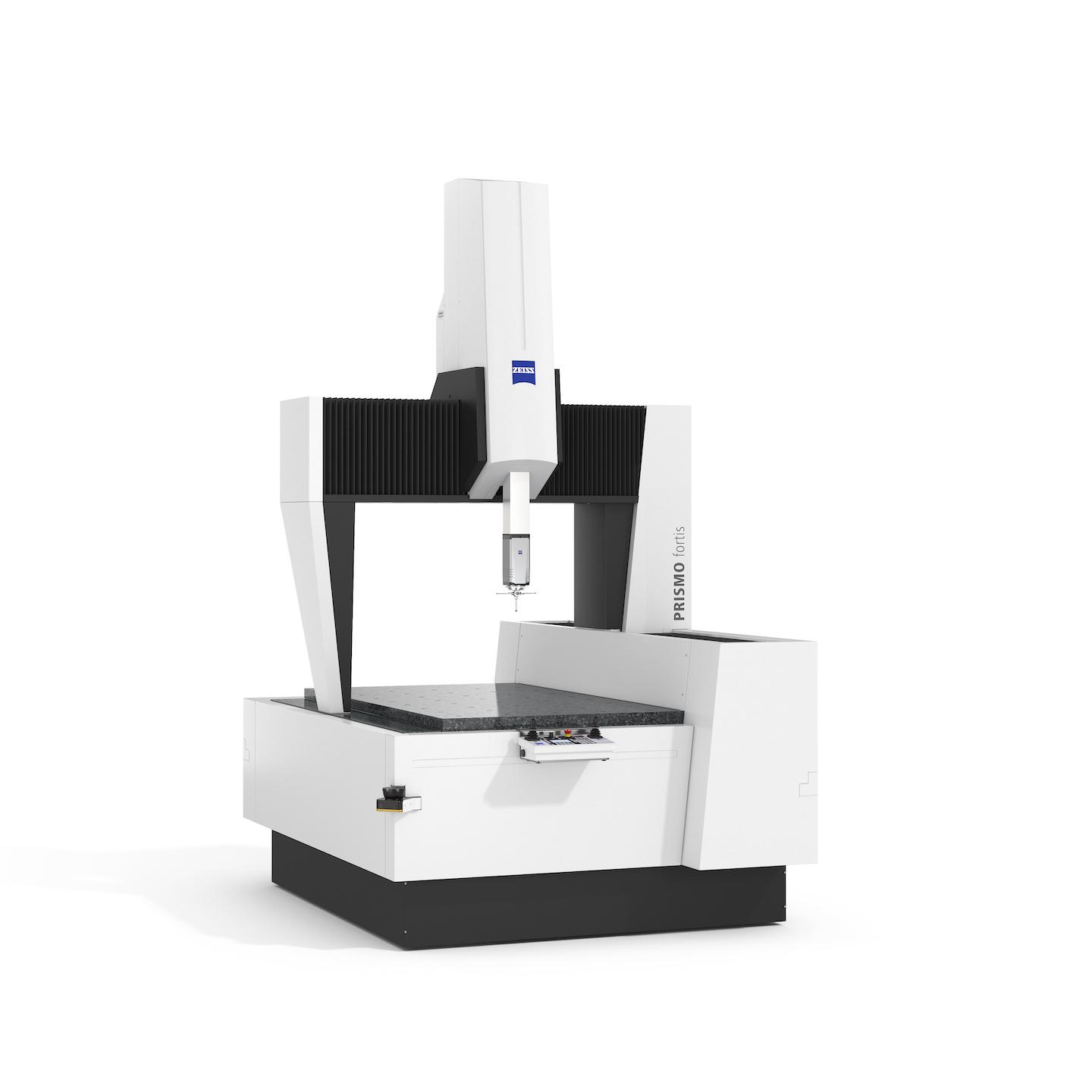

ZEISS PRISMO Fortis

Natančnost v proizvodnih okoljih

Zaradi optimiziranih materialov in novo razvitih popravil stroj ZEISS PRISMO Fortis zagotavlja največjo natančnost pri temperaturah do 40 °C. Zato se lahko koordinatni merilni stroj uporablja tudi neposredno v proizvodnih okoljih. Z uporabo izbirne vrtljive mize ZEISS VAST (ZVR) lahko zaradi njenega hitrejšega vrtenja znatno skrajšate čas merjenja pri nekaterih aplikacijah.

Uporaba v proizvodnih okoljih pri temperaturah do 40 °C
Opredelitev osi vrtljive mize z možnostjo ZEISS VAST Rotary Table Axis (ZVRA)
ZEISS KMS Acceleration Mode for Aerospace Applications kot možnost

Visoka stopnja natančnosti v proizvodnih okoljih

Največji temperaturni gradient za meritve do 40 °C

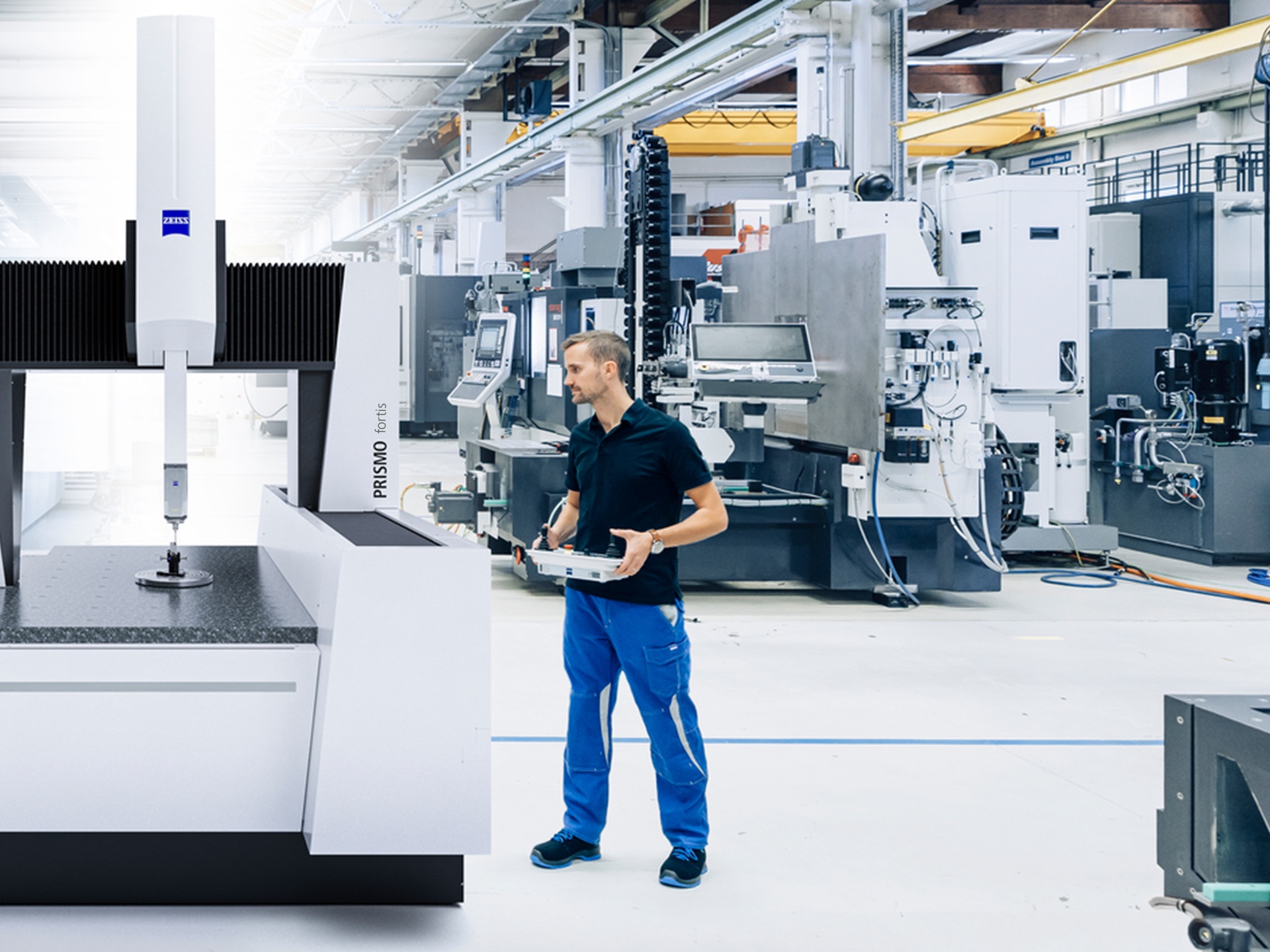

Zaradi doslednega nadaljnjega razvoja posameznih komponent je stroj ZEISS PRISMO Fortis primeren za uporabo v proizvodnih okoljih. Na novo razvita popravila, vključno z dodatnimi temperaturnimi senzorji v granitni plošči, pnevmatski sistem za blaženje vibracij in plavajoče letvice ZERODUR® z ločljivostjo 80 nm zagotavljajo temperaturno stabilnost do 40 °C. Merilna naprava je zato primerna za uporabo v proizvodnih okoljih s temperaturnimi gradienti do 5 K/d, 2 K/h in 1 K/m – po potrebi pa se lahko uporablja tudi v laboratoriju za kakovost.

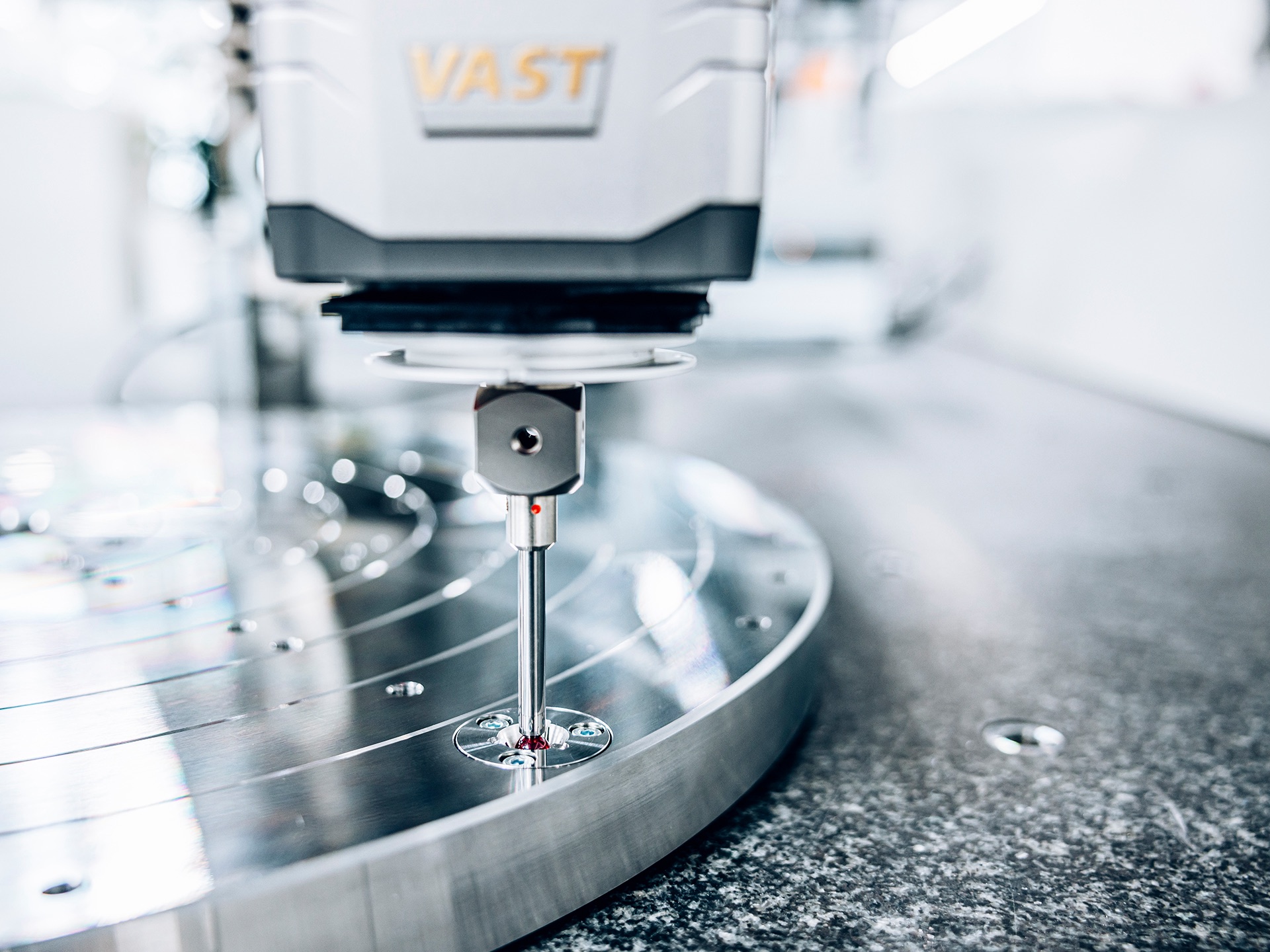

Opredelitev osi vrtljive mize z možnostjo ZEISS VAST Rotary Table Axis (ZVRA)

Za večjo natančnost, varnost in produktivnost

ZEISS VAST Rotary Table Axis (ZVRA) opredeljuje os vrtljive mize in tako postavlja temelje za natančne in zanesljive meritve. Če je bilo prej za določitev osi potrebnih šest meritev na diskretnih točkah, kar je trajalo do 60 sekund, ZVRA zdaj izvede en sam neprekinjen premik, pri čemer se čas nastavitve skrajša za 75 %. Nova metoda se razlikuje po tem, da se tipalo premika po vodilu na konstantni višini. To pomeni, da celoten postopek poteka po eni enotni poti brez nepotrebnih premikov. ZVRA prihrani 75-odstotkov časa in tako omogoča pogostejše določanje osi vrtljive mize. To zagotavlja še večjo natančnost, varnost in produktivnost.

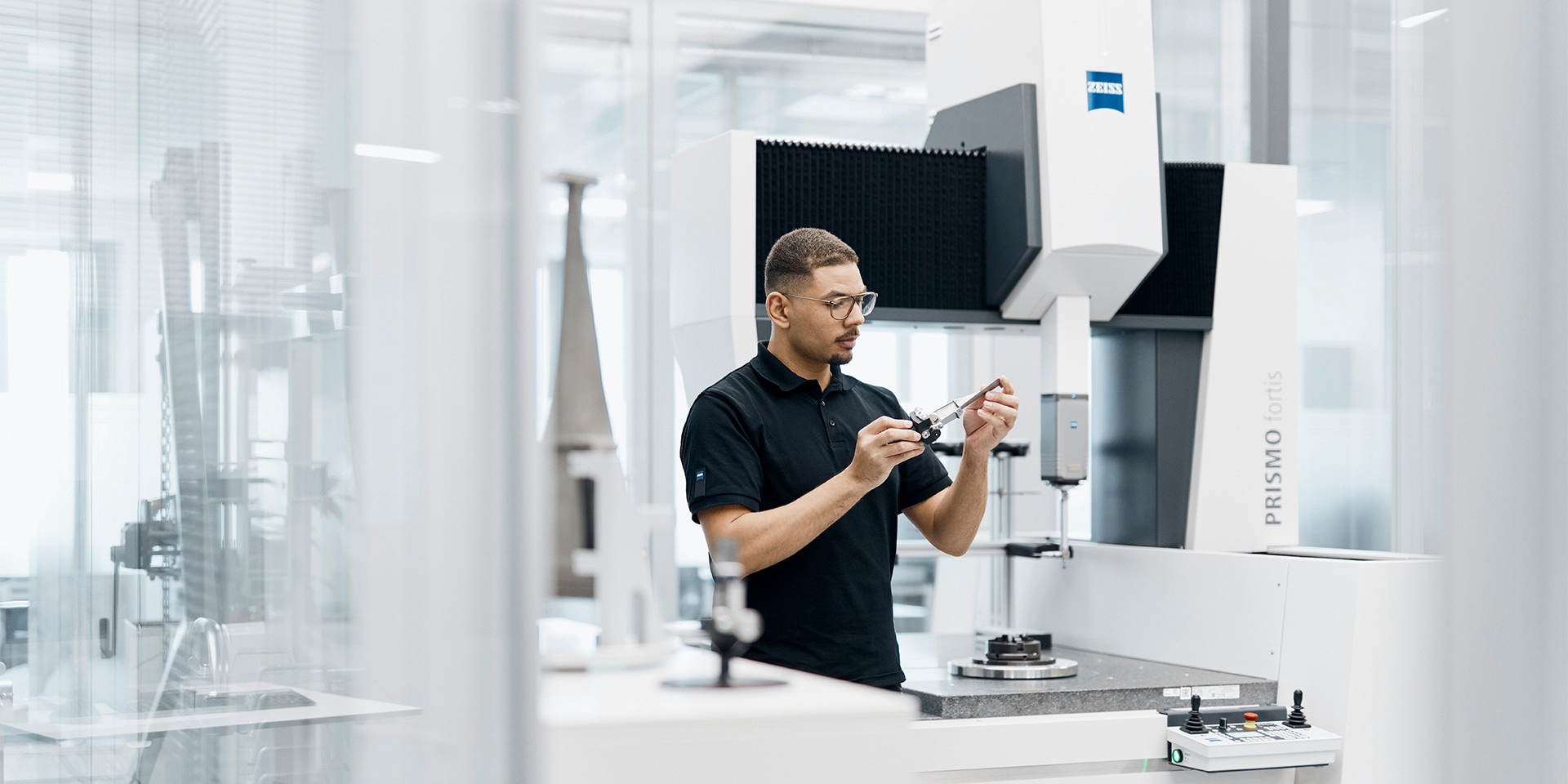

S strojem ZEISS PRISMO Fortis se začenja novo obdobje

Več kot le lepotni popravki: Izdelki iz družine ZEISS PRISMO so bili popolnoma prenovljeni. S številnimi posodobitvami so varnost, ekonomska in okoljska učinkovitost, prilagodljivost, ergonomija in nenazadnje produktivnost povsem na novi ravni. Produktivnost se je povečala s prilagoditvijo parametrov skeniranja in podvojitvijo hitrosti skeniranja (s 150 mm/s na 300 mm/s). Hkrati se je raven hrupa zmanjšala za 34 %. Izdelki iz družine ZEISS PRISMO so zmogljivejši kot kdaj koli prej, od energetsko varčnega krmilnika in nadzorne plošče z novo zasnovo do avtomatiziranih varnostnih mehanizmov in izboljšane združljivosti s tipali.

Produktivnost se je povečala s prilagoditvijo parametrov skeniranja s splošno podvojitvijo hitrosti skeniranja (s 150 mm/s na 300 mm/s). Novi varnostni laserski skenerji omogočajo tudi bistveno hitrejše merjenje – ob zanesljivem zagotavljanju visokih varnostnih standardov, saj skenerji samodejno zmanjšajo hitrost, ko v varnostnem območju zaznajo osebe ali predmete. Večjo produktivnost zagotavlja tudi možnost ZEISS VAST Rotary Table Axis (ZVRA). Definiranje osi na vrtljivi mizi s to funkcijo zdaj traja le 16 sekund, kar pomeni 75-odstotni prihranek časa v primerjavi s standardnimi metodami.
Vsi KMS iz družine ZEISS PRISMO imajo certifikat mednarodno priznanega nemškega zavoda za socialno zavarovanje za primer nezgode pri delu (DGUV). Za še večjo varnost so bile uvedene dodatne inovacije, kot so nastavljivi stranski paneli. Z zmanjšanjem razdalje med gibljivimi deli na manj kot 4 mm je zmanjšana tudi nevarnost zmečkanja. Varnostni laserski skenerji zaznajo tudi okolico koordinatnega merilnega stroja in samodejno zmanjšajo hitrost, takoj ko na določenem območju zaznajo osebe ali predmete.
Z vgrajeno funkcijo ZEISS PowerSaver se KMS, ko ni v uporabi, samodejno odklopi od električnega napajanja. Uporabniki lahko individualno nastavijo vklop funkcije in določijo posebne čase zaustavitve stroja, kar zmanjšuje porabo energije. Novi krmilnik ZEISS C99m poskrbi za dodatne prihranke. Ima tanjšo zasnovo in za 64 % manjšo porabo energije v primerjavi s prejšnjim modelom (v internem preskusu primerjave med starim in novim krmilnikom). Poleg tega modul ZEISS AirSaver zagotavlja, da se dovod stisnjenega zraka po določenem času izklopi.
Nadzor prek krmilne konzole zagotavlja enostavno spremljanje in upravljanje. Ko krmilne konzole ne uporabljate, jo lahko priročno shranite v novo namensko držalo. Večina stikal je bila prav tako prenesena neposredno s krmilnika na krmilno konzolo. Poleg tega nov pokrov na sprednji strani zagotavlja manjšo razdaljo med operaterjem in merilno enoto, s tem pa je operater razbremenjen pri nalaganju težkih komponent.
Tehnologija ZEISS MASS omogoča široko paleto tipal s ZEISS PRISMO. Zaradi novega krmilnika ZEISS C99m je KMS zdaj združljiv tudi z dvema dodatnima tipaloma: ZEISS ROTOS (senzor hrapavosti) in ZEISS LineScan (optično tipalo) za še večjo prilagodljivost pri delu.

Večja stopnja trajnosti v vaših merilnih procesih s ZEISS PRISMO

V središču vsake uporabe stroja je poraba energije, ki ima ključno vlogo v fazi aktivne uporabe in pomembno vpliva na okoljsko ravnovesje. Zaradi funkcij varčevanja z energijo in novo razvitega energetsko učinkovitega nadzornega sistema je ZEISS PRISMO odličen primer učinkovite porabe virov na področju industrijske merilne tehnologije. Družina strojev ZEISS PRISMO je sinonim za vzdržljivost in postavlja nove standarde glede natančnosti, hitrosti in trajnosti.

Nova družina strojev ZEISS PRISMO je opremljena z novo krmilno enoto C99m, ki v primerjavi s prejšnjimi modeli zmanjša porabo energije za 64%.

Večja stopnja trajnosti v vaših merilnih procesih s ZEISS PRISMO

S funkcijo ZEISS PowerSaver se stroj odklopi od električnega napajanja, ko se ne uporablja, poraba energije pa v tem času pade na nič. Uporabniki lahko določijo aktivacijo funkcije ZEISS PowerSaver ob določenem času.

Funkcija ZEISS AirSaver zagotavlja dodatne prihranke in samodejno izklopi stisnjen zrak po določenem času.

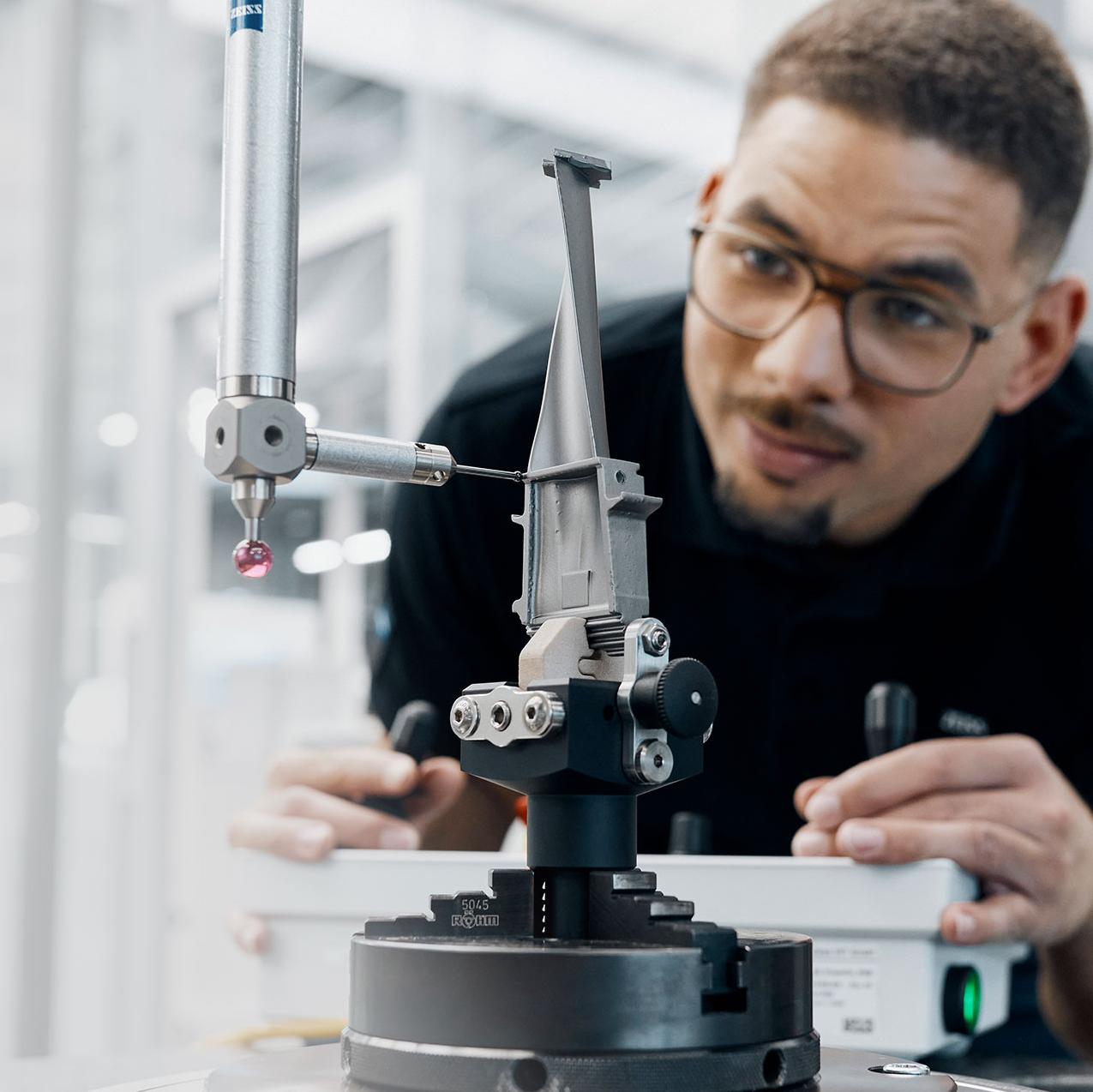

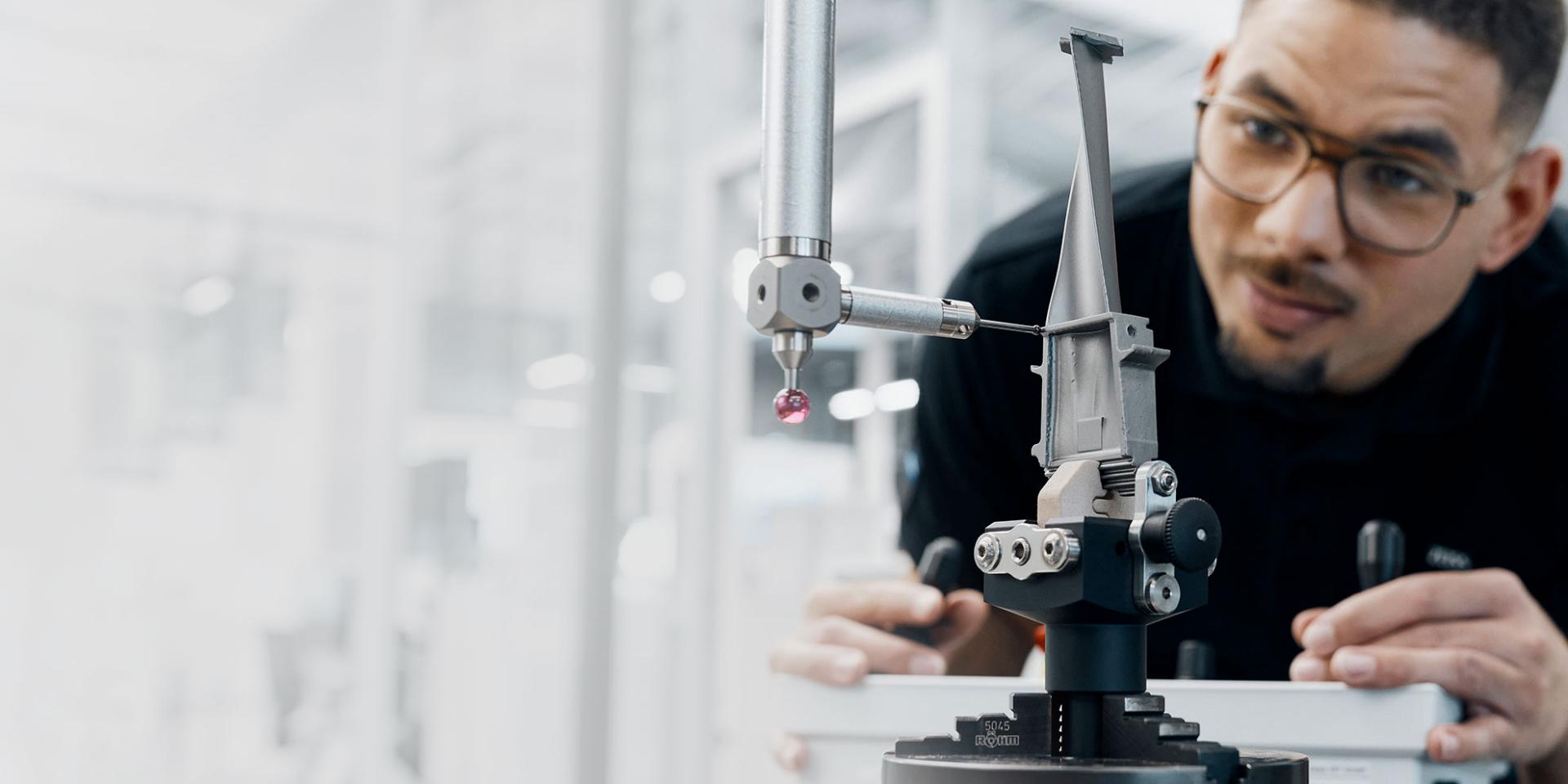

ZEISS KMS Acceleration Mode za uporabo v letalski in vesoljski industriji

Za osnovni pregled kakovosti komponent motorja, kot so turbinske lopatice in plošče z lopaticami, veljajo stroge zahteve za zagotavljanje kakovosti. Pregled predstavlja 20 % vseh proizvodnih stroškov in 25 % celotnega proizvodnega časa, zato je izjemno drag in zamuden. Pospešitev postopka merjenja brez zmanjšanja merilne natančnosti pomeni pomemben potencialni prihranek za celotno industrijo. Rešitev se imenuje ZEISS KMS Acceleration Mode for Aerospace Applications.

Posebne rešitve za letalsko in vesoljsko industrijo

Najvišja stopnja natančnosti

ZEISS KMS Acceleration Mode for Aerospace Applications, ki je na voljo za stroje ZEISS PRISMO 7/12/7 in 12/18/10 Fortis, poleg dveh možnosti ZEISS VAST Rotary Table Axis (ZVRA) in ZEISS VAST Rotary Table (ZVR), ponuja tudi poseben paket podpore za aplikacije. ZVRA zagotavlja še večjo natančnost zaradi hitre določitve osi vrtljive mize. ZVR pospeši gibanje vrtljive mize in s tem postopek merjenja.

Izvedite več

Hitrost in natančnost sta se vedno nekoliko izključevali, dokler nismo namestili nove generacije stroja ZEISS PRISMO Fortis.

Roland Ziltener Vodja oddelka za upravljanje kakovosti, skupina Starrag

Vsebina tretjih oseb je blokirana

Video predvajalnik je blokiran zaradi vaših nastavitev piškotkov. Če želite spremeniti nastavitve in predvajati videoposnetek, kliknite spodnji gumb in se strinjajte z uporabo »funkcionalnih« tehnologij sledenja.

Tehnični podatki

Natančnost od	0,7 + L/400 µm (pri 22 °C) Do 2,7 + L/80 µm (pri 40 °C)
Temperaturno območje	15–40 °C s TVA (natančnost pri spreminjanju temperature)
Tehnologija ZEISS MASS	✔
Skladno z DGUV	✔
Možnost naknadne nadgradnje starejših modelov	✔
ZEISS PowerSaver	✔
Združljivost ZVRA in ZVR	ZVRA (na voljo opcijsko) ZVR (samo 7/12/7 Fortis in 12/18/10 Fortis)
Steklokeramična letev	^ZERODUR®: Ločljivost 80 nm
Velikosti	Od 7/12/7 do 12/18/10*

*Velikost 12/18/10 je na voljo z granitno mizo v obliki črke U in brez nje

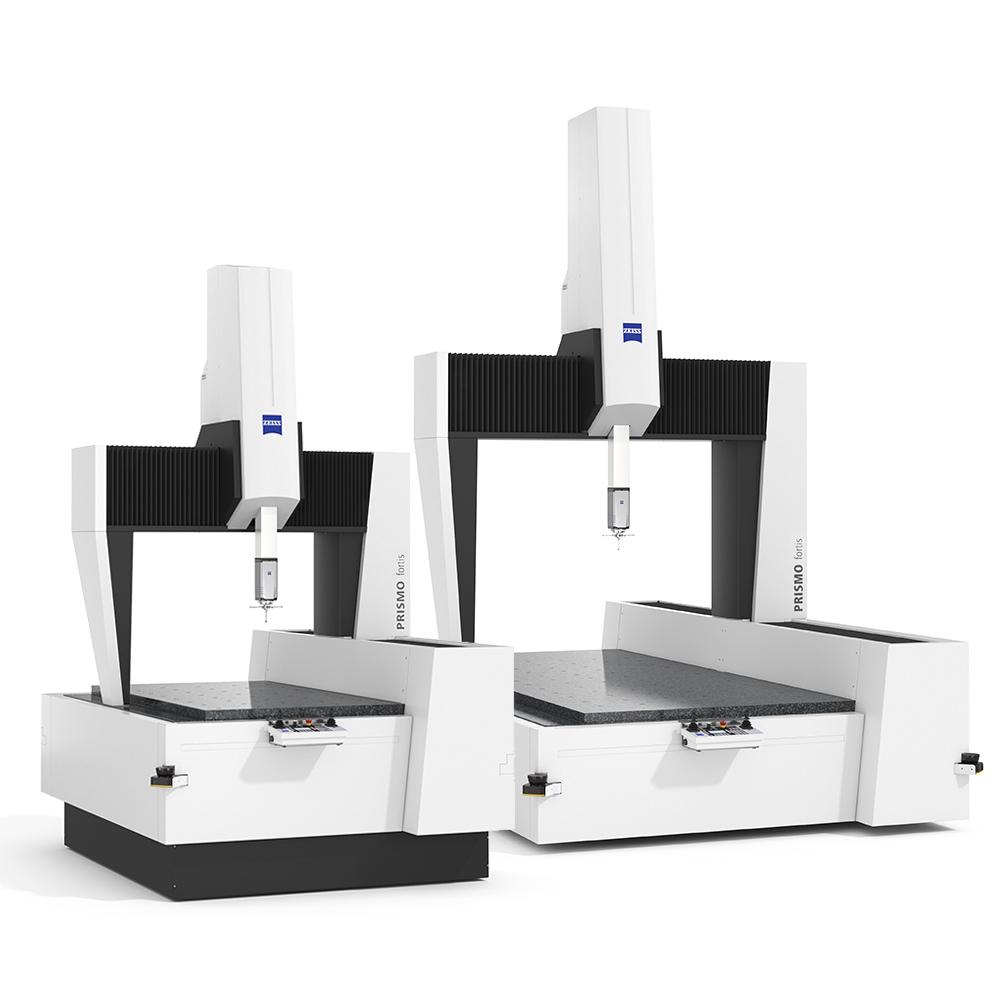

Različne velikosti za širok nabor aplikacij

ZEISS PRISMO Fortis

Različne velikosti za širok nabor aplikacij

ZEISS PRISMO Fortis je na voljo v različnih velikostih. Od najmanjše izvedbe z merilnim območjem 700 × 1200 × 700 mm do največje različice tega koordinatnega merilnega stroja z merilnim območjem 1200 × 1800 × 1000 mm. Konfiguracija 12/18/10 je na voljo z granitno mizo v obliki črke U ali brez nje.
