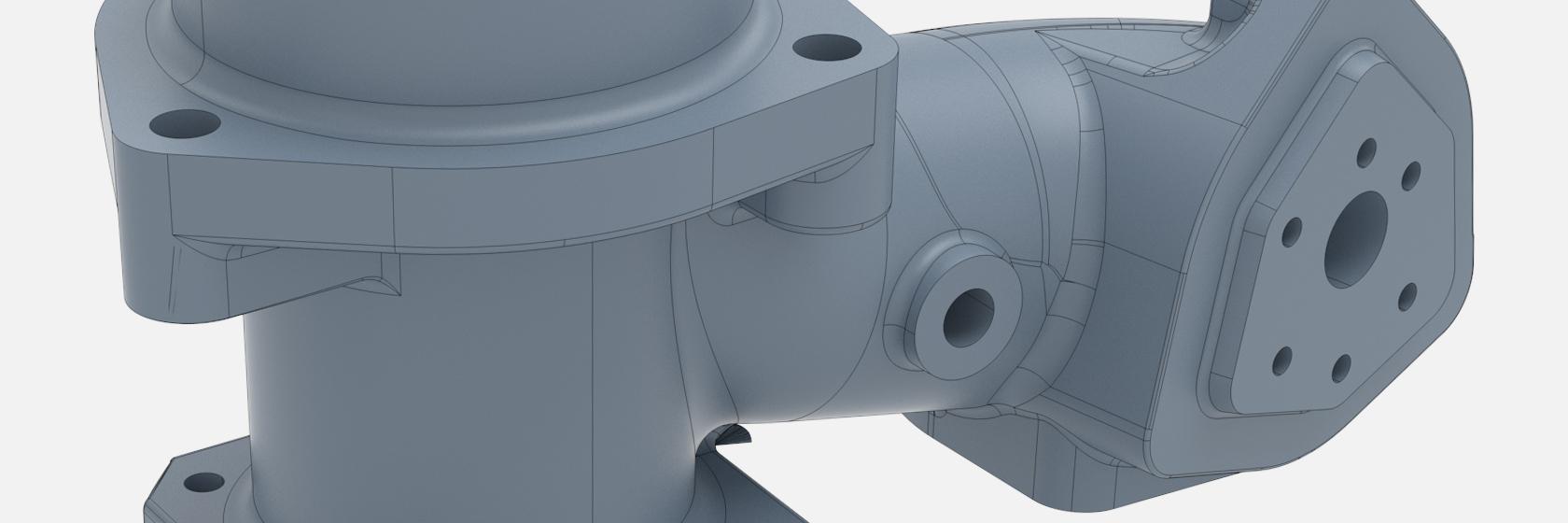

Oblikovanje delov (CAD/PMI)

Če je model CAD za del že med oblikovanjem opremljen s funkcijami pregleda, je mogoče načrtovanje 3D-meritev in kontrolo izvesti v postopku brez risanja neposredno na podatkovnem nizu PMI. Poleg tega geometrija celotnega polja, pridobljena z brezkontaktnim sistemom ATOS, omogoča ponovno dodajanje in prilagajanje geometrije komponent in orodij obstoječim podatkom CAD, če je potreben popravek orodja (napredno modeliranje CAD). Pridobljeni merilni 3D-podatki služijo tudi za izdelavo podatkov o oblikovanju na področju povratnega inženiringa.

Možnosti uporabe

• Izdelava merilnih programov na CAD (PLM) za industrijo 4.0
• Vmesniki PMI (CATIA, Creo Parametric, NX)
• Tabele toleranc z možnostjo uvoza
• Kompenzacija za skrčke, deformacije, obdelovalni material v CAD

Neposredni uvoz in vrednotenje podatkov PMI, vključno s specifikacijami toleranc, iz 3D-modelov zasnove pospešuje razvoj novih izdelkov in proizvodnih procesov z načrtovanjem 3D-meritev na podatkovnem nizu CAD pred proizvodnjo komponent. Digitalni podatki o pregledu zagotavljajo stalen nadzor v celotni dobi upravljanja izdelka (Industrija 4.0).
