ZEISS METROTOM 1500

En sistem CT. Številne možnosti uporabe.

S sistemom ZEISS METROTOM 1500 dobite napredno tehnologijo CT – zanesljivo odkrivanje napak z zajemanjem in merjenjem napak pod površino. V čem je ta sistem CT drugačen: Zagotavlja hitre slike visoke ločljivosti za majhne in velike dele – in vse vmes.

Hitro skeniranje
Podrobna kakovost slik CT
Natančno meroslovje (VDI/VDE 2630 1.3)
Izbirno certificiranje DAkkS
Kompaktna velikost

Prednosti

Boljša kakovost slike

Visoka ločljivost in sledljiva natančnost

ZEISS METROTOM 1500 odlikuje izjemna kakovost slike, ki jasno prikaže tudi majhne napake. Programska oprema AMMAR, BHC in strojni modul ZEISS scatterControl so odločilni pri zagotavljanju nesporne kakovosti. Poleg tega je sistem CT določen v skladu s smernicami VDI/VDE 2630 za sledljivo natančnost.

Zahvaljujoč visokemu strokovnemu znanju družbe ZEISS na področju meroslovja, ki se uporablja tudi pri tehnologiji CT, se lahko zanesete na visoko natančnost meritev. Napaka MPE(SD) 4,5 + L/50 μm v skladu z VDI/VDE 2630 List 1.3 je zagotovljena v celotnem vidnem polju – rezultati meritev, ki jim lahko zaupate.

Vsestranskost sistema

Primeren za najrazličnejše dele in vrste uporabe

ZEISS METROTOM 1500 skenira majhne dele v zelo visoki ločljivosti in dele s premerom do 615 mm in višino do 800 mm kot popolno rekonstrukcijo. To doseže z razširitvijo vidnega polja v vodoravni in navpični smeri. Zaradi prilagodljive cevi z žariščem, ki meri le nekaj mikrometrov, in največjo močjo 500 W je mogoče majhne dele skenirati z zelo visoko ločljivostjo, velike dele pa v kratkem času. Zaradi tega je sistem idealen za številne vrste uporabe

Umerjanje v skladu z DAkkS

Vaša vrata do zanesljivih meritev

Višji standardi kakovosti v avtomobilski, medicinski ali farmacevtski industriji pogosto zahtevajo akreditirane metode CT-pregledovanja. Te zagotavljajo objektivno merjenje delov v skladu s standardom VDI/VDE 2630, del 1.3. Umerjanje DAkkS je na voljo tudi za serijo industrijskih računalniških tomografov ZEISS METROTOM 1500. Izkoristite dodano vrednost: prihranite stroške in ustvarite več zaupanja pri svojih strankah.

Pametna zasnova za omejen prostor

Najučinkovitejša uporaba prostora

Sorazmerno majhen tloris in premišljena konstrukcija vrat za servisiranje in nalaganje delov omogočata prilagodljivo namestitev, tako da lahko sistem CT vgradite v svoj merilni laboratorij, tudi če je prostor omejen. Da bi vam pomagali kar najbolje izkoristiti razpoložljivi prostor, smo poleg tega povečali merilno prostornino, hkrati pa zmanjšali tloris: Merite in pregledujete dele višine 870 mm na površini 3,7 × 1,8 metra – najboljše razmerje med prostornino sistema in dela, ki je na voljo na trgu.

Pregled celotnih komponent

Idealno za večmaterialne dele

S tradicionalno merilno tehnologijo je mogoče skrite strukture pregledati šele po dolgotrajnem in stroškovno potratnem postopku uničevanja komponente plast za plastjo. ZEISS METROTOM 1500 pa je industrijski računalniški tomografski sistem za merjenje in pregledovanje celotnih komponent iz plastike in/ali lahkih kovin ali celo bakra ali jekla.

ZEISS scatterControl

Izjemna kakovost slik CT

Strojna rešitev ZEISS scatterControl bistveno izboljša kakovost slike na sistemu ZEISS METROTOM 1500, saj kar najbolj zmanjša razpršenost artefaktov pri CT-posnetkih. To olajša nadaljnje korake obdelave in vrednotenja podatkov, kar omogoča še natančnejše določanje površine in analizo napak.

Več informacij

Odkrijte več prednosti sistema ZEISS METROTOM 1500.

Preverjanje kakovosti za prihodnost

Merjenje in pregledovanje večjih delov

Tretja generacija sistema ZEISS METROTOM 1500 s povečano merilno prostornino omogoča meritve večjih delov v eni rekonstrukciji: Z novo zasnovanim sistemom za pozicioniranje se deli z višino do 870 mm prilegajo v CT-sistem, ne da bi jih bilo treba prestavljati.

Prenesi letak ZEISS METROTOM 1500

Kompaktna velikost

Za transport, postavitev, vzdrževanje ali porabljeni prostor v laboratoriju kupca velja – manjši ko je sistem, bolje je. Zasnova kabine največjega industrijskega CT-sistema ZEISS je v celoti usmerjena v učinkovito izrabo prostora in ima tako tloris le 6,7 m².

Udobnejša uporaba

Sprednja vrata, ki operaterju omogočajo vstop v sistem in servisno dostopno točko, olajšujejo vstavljanje večjih in težjih komponent. To uporabniku omogoča preprosto, varno in natančno izvajanje CT meritev. Ker sistem ZEISS METROTOM 1500 ne potrebuje veliko dodatnega prostora v vseh smereh, je njegova namestitev zelo prilagodljiva.

Vrste uporabe

Industrija

Primerno za dele iz lahkih kovin, kompozite, večmaterialne dele, plastične dele in aditivno proizvodnjo.
Letalska in vesoljska industrija

Primerno je za zanesljivo skeniranje na primer titanovih, jeklenih ali kompozitnih lopatic za izpolnjevanje industrijskih standardov in varnostnih zahtev.
Avtomobilska industrija

Idealno za skeniranje pogonskih sklopov, sestavnih komponent armaturne plošče in aluminijastih ulitkov, kot so glave valjev ali ohišja statorjev.
Medicina

Natančno skeniranje medicinskih delov, kot so injektorji, vsadki, inhalatorji ali srčni spodbujevalniki.
Elektronika

Varno pregleduje priključke, baterije, plošče PCB in druge električne komponente.

Funkcije programske opreme za zajem slik in rekonstrukcijo

Učinkovito izvajanje CT-skeniranj s pomočjo ZEISS INSPECT X-Ray

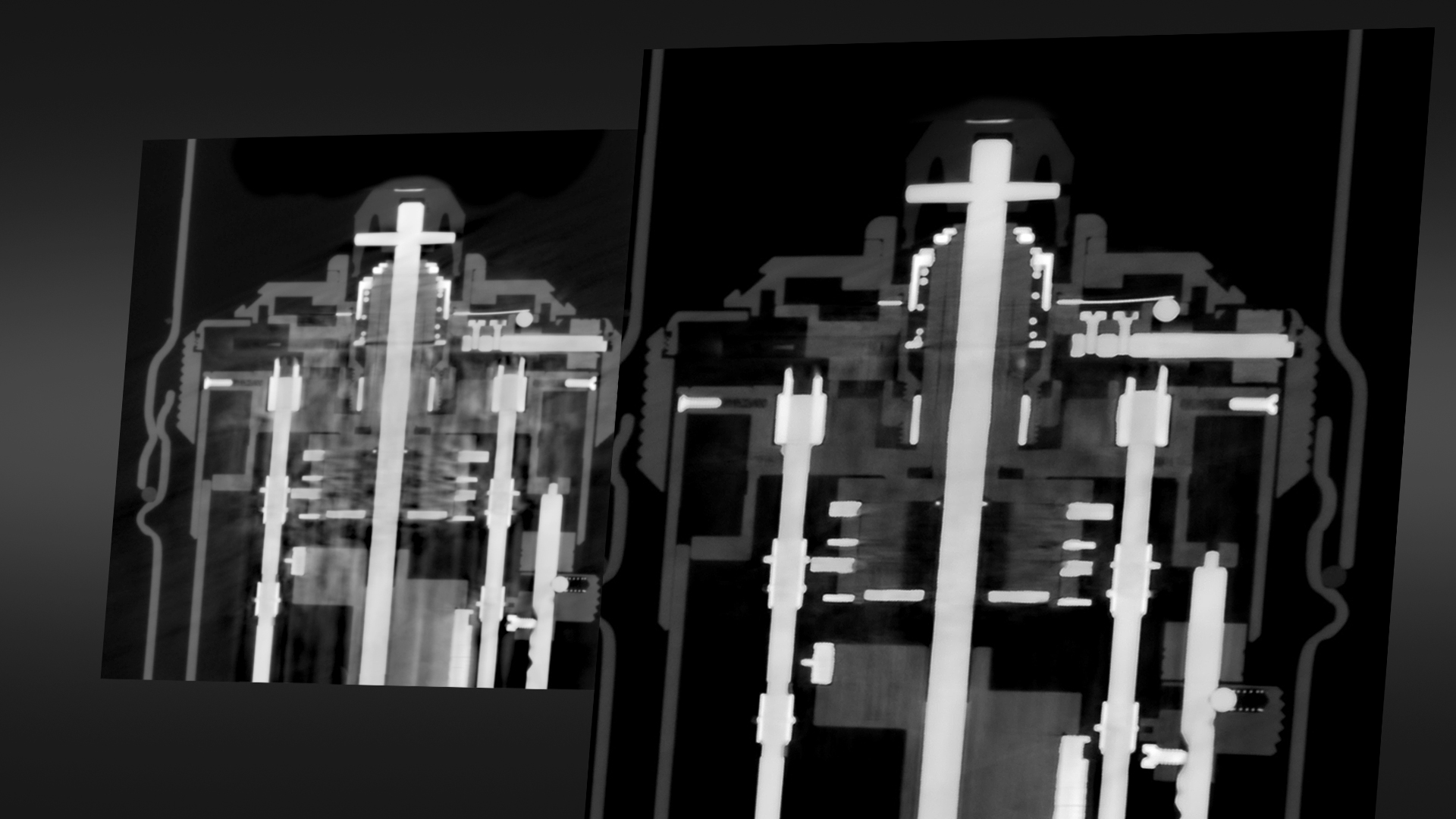

Zmanjšanje artefaktov pri večmaterialnih delih

Jasnejši prikaz podrobnosti na prehodu med kovino in plastiko: Funkcija Multi Material Artifact Correction znatno zmanjša artefakte, ki se pojavijo pri skeniranju obdelovancev iz različnih materialov in različnih debelin, zlasti pri delih s kovino in plastiko, ki so podobni konektorjem.

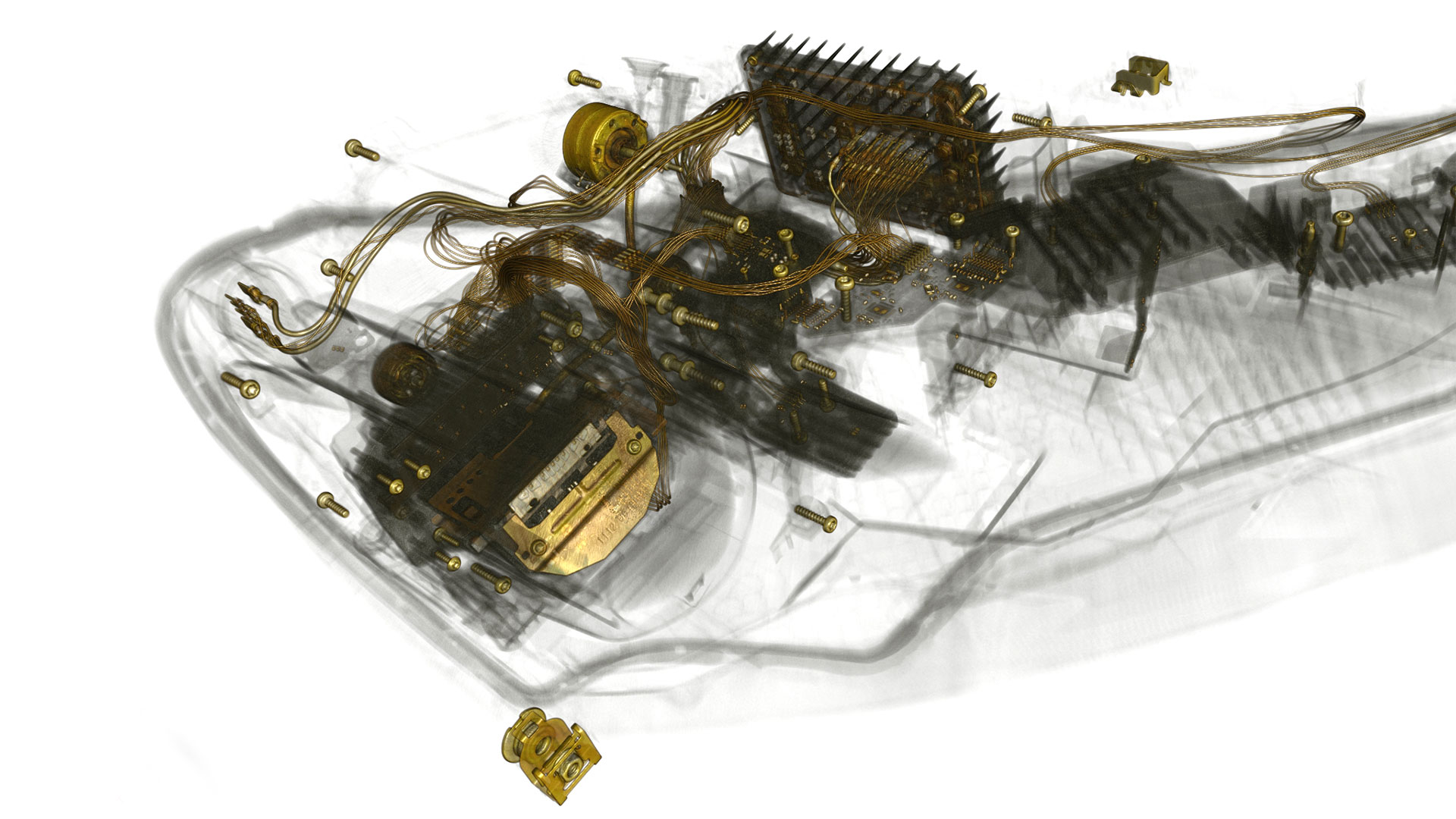

Razširitev horizontalnega vidnega polja

Merite obdelovance, ki so širši od detektorja: Razširitev horizontalnega vidnega polja poveča možni premer volumna vaših posnetkov za do 80 %. Omogoča skeniranje delov, ki so bistveno širši od detektorja, ali pa skeniranje manjših delov z manjšo velikostjo vokslov in s tem višjo ločljivostjo.

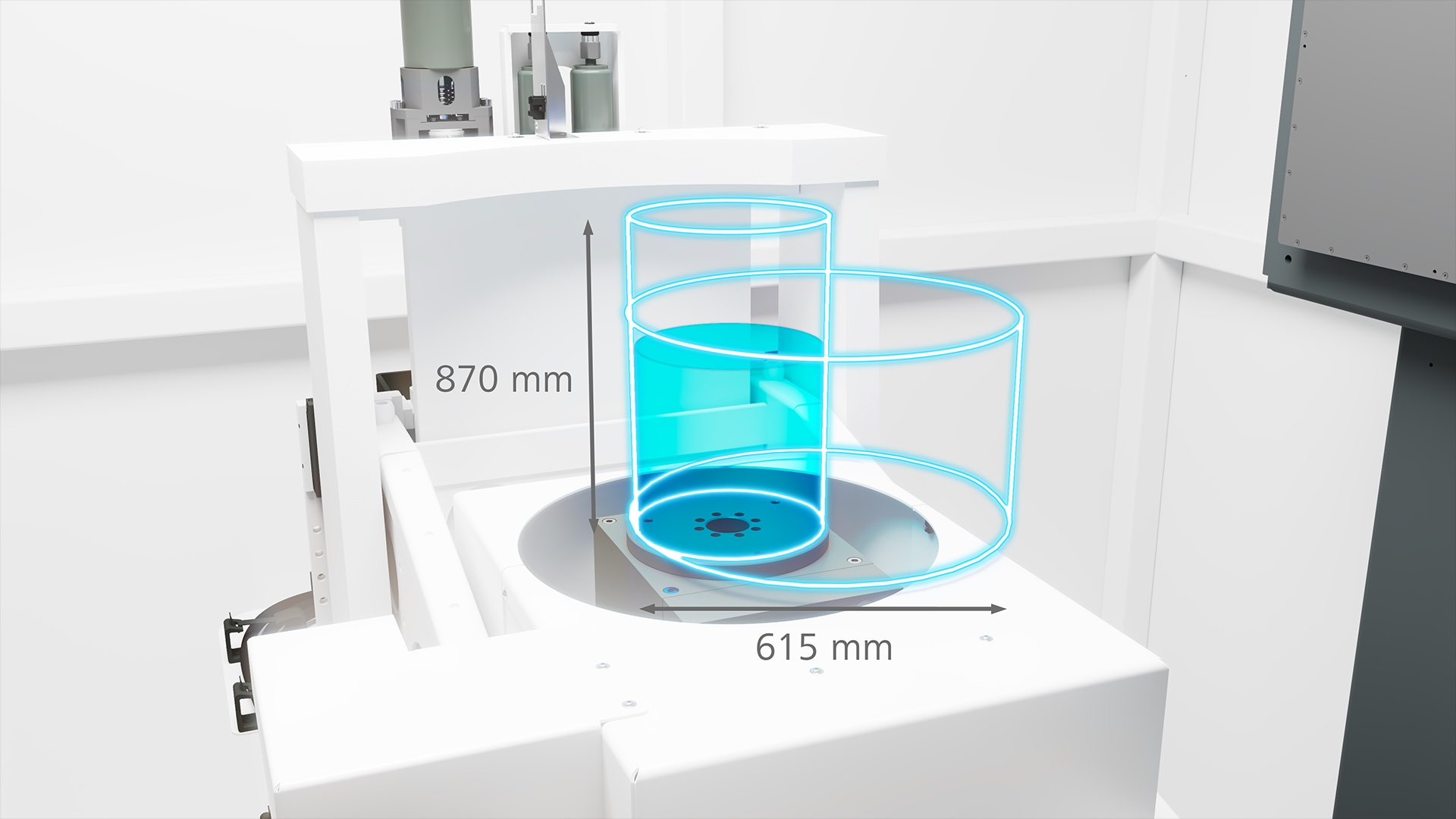

Razširitev vertikalnega vidnega polja

Z visoko natančnim sistemom za pozicioniranje, ki temelji na našem strokovnem znanju in izkušnjah s področja taktilnega merjenja, se je višina komponent, ki jih je mogoče rekonstruirati v sistemu, povečala na 870 mm. To pomeni, da je mogoče velike komponente v celoti zajeti v enem samem avtomatiziranem postopku, brez zamudnega prestavljanja in poravnave s strani uporabnika.

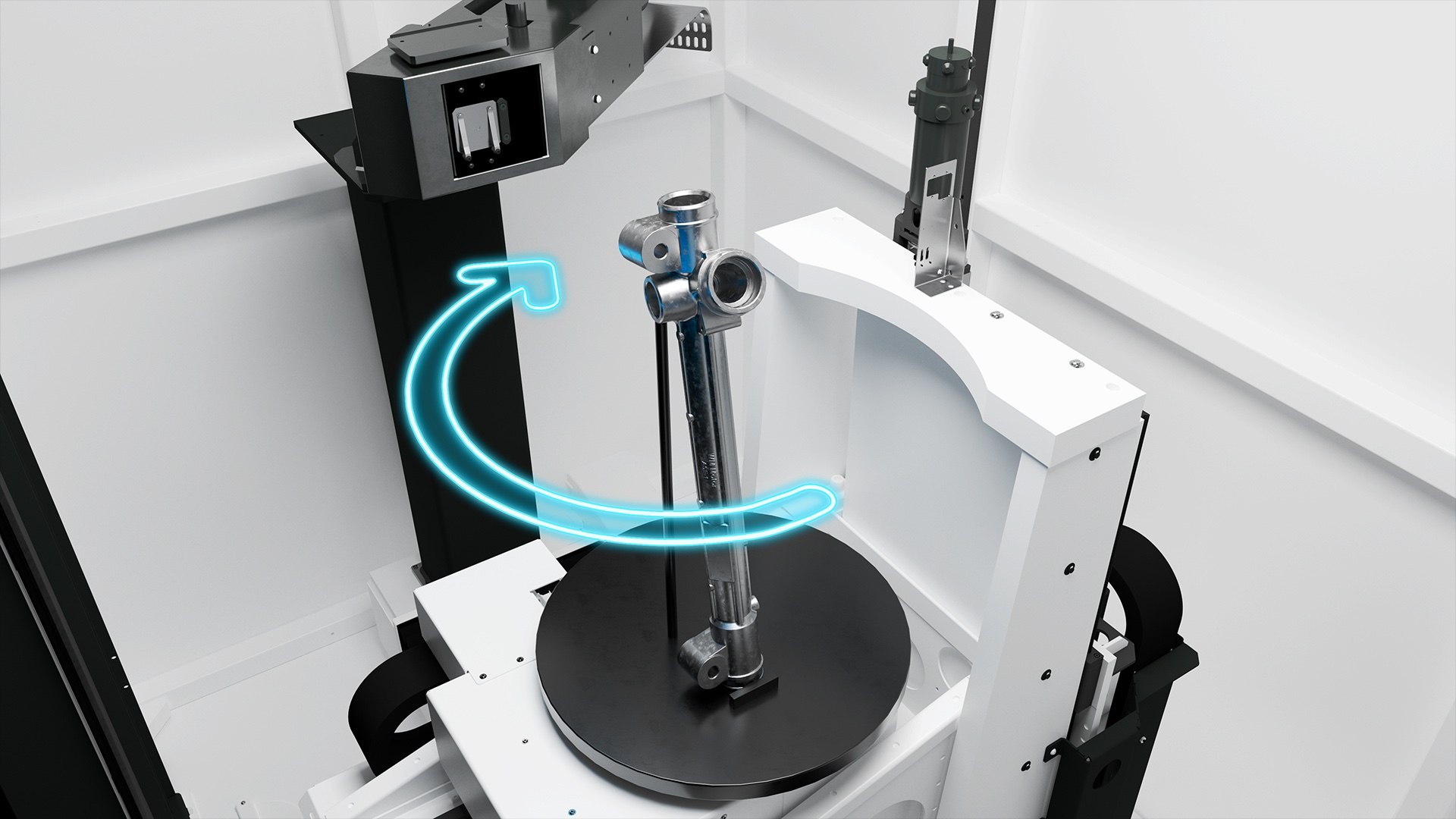

Polkrožno skeniranje

Semi-Circle je način skeniranja, pri katerem mora del namesto polne rotacije narediti le nekaj več kot polovico obrata. To vam omogoča skeniranje specifičnih območij komponent z večjo ločljivostjo, ki bi bila sicer omejena zaradi geometrijske restrikcije polnega obrata.

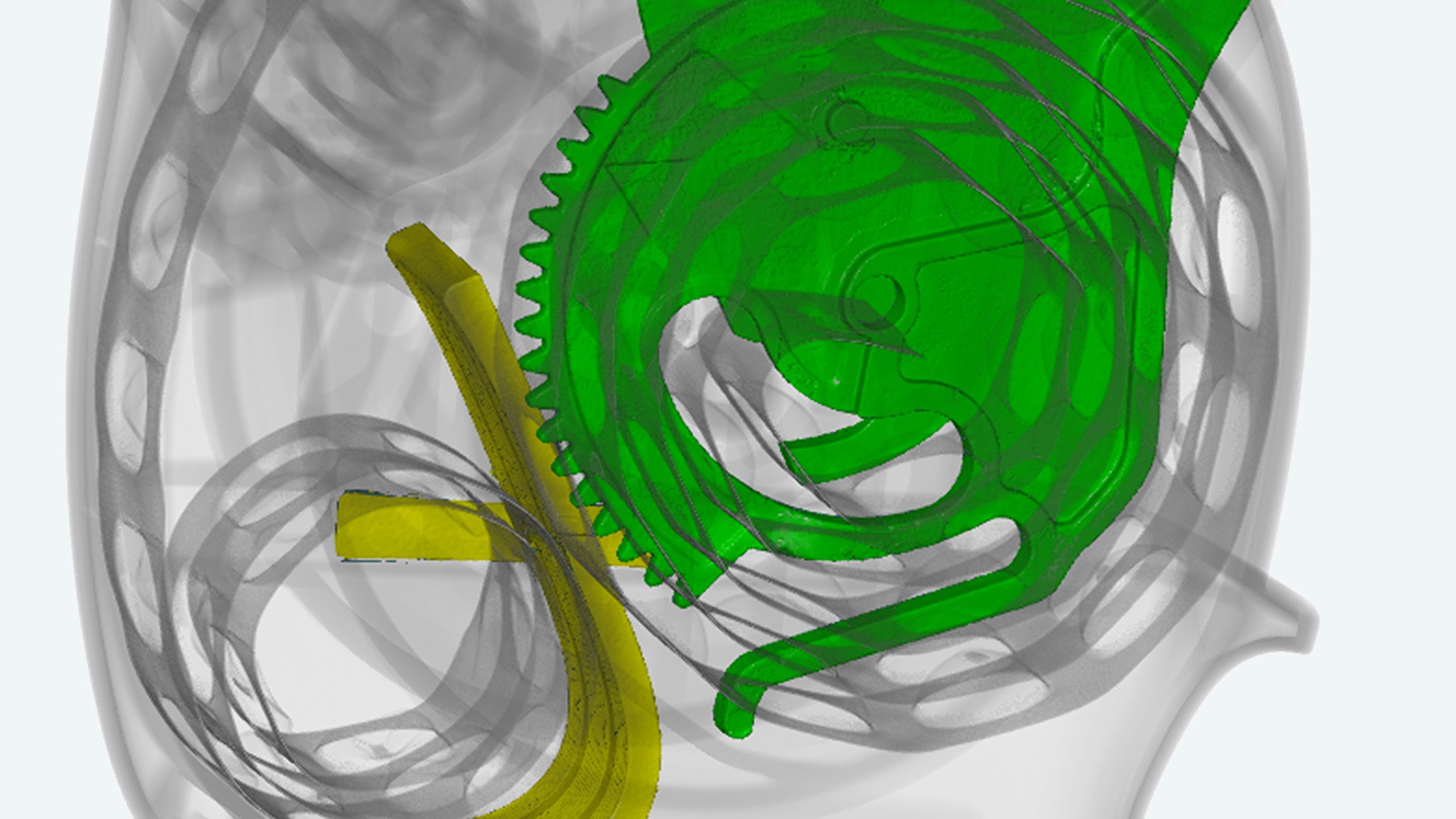

Ločevanje

Avtomatizirano ločevanje poveča produktivnost, saj hkrati skenira več komponent in jih samodejno oceni ločeno, s čimer bistveno skrajša čas skeniranja in skrajša delo operaterja.
