Mostni KMS

ZEISS MICURA

Največja natančnost za majhne komponente

ZEISS MICURA opredeljuje standard natančnosti za kompaktne obdelovance in združuje napredne tehnologije, kot so aktivno skenirno tipalo ZEISS VAST XT gold, ZEISS VAST XTR gold, tehnologija Navigator in nova inovativna popravila KMS, ki zagotavljajo edinstveno natančnost v svojem razredu.

Visoka natančnost <1 µm
Aktivno skeniranje in tehnologija Navigator
Visoka stabilnost zaradi zračnega ležaja
Izbirna vrtljiva miza za večjo prilagodljivost pri 4-osnem skeniranju

Vodilni na področju natančnosti

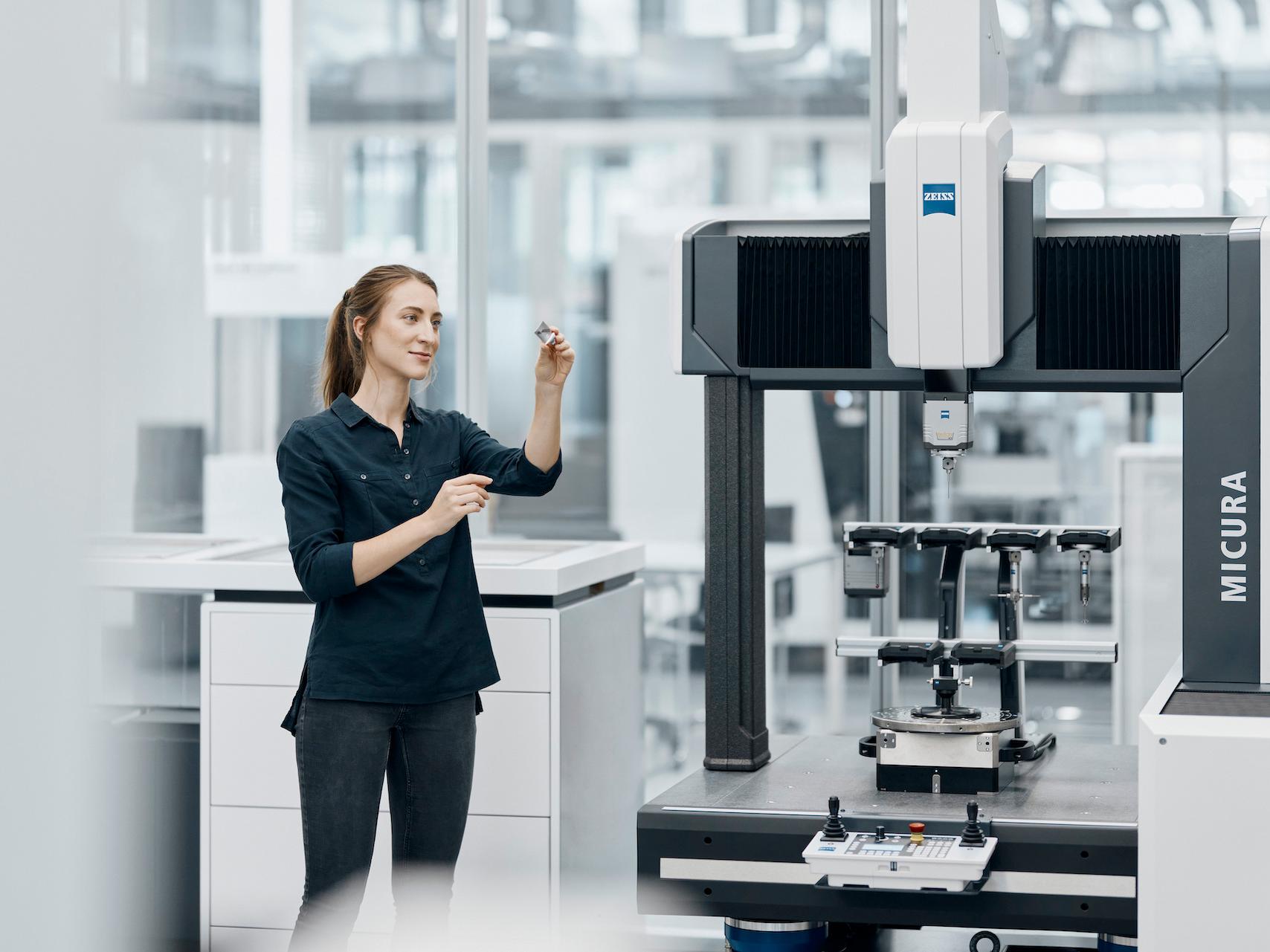

ZEISS MICURA je rešitev za nove zahteve v industrijski proizvodnji, kjer komponente postajajo vse bolj kompaktne, zahteve po natančnosti pa vse večje.

Kompakten in zelo natančen

Opremljen z vrhunskim tipalom VAST XT gold ali VAST XTR gold družbe ZEISS in tehnologijo Navigator, stroj ZEISS MICURA ponuja aktivno skeniranje z natančnostjo merjenja manj kot en mikrometer. ZEISS MICURA izkazuje svoje prednosti zlasti pri majhnih zapletenih komponentah z ozkimi tolerancami, kot se uporabljajo v optiki, medicinski tehnologiji ali elektroniki. Kljub kompaktnim dimenzijam ima koordinatni merilni stroj merilno prostornino 500 × 700 × 600 mm, kar je bistveno več kot pri primerljivih strojih.

Natančno hitre skeniranje

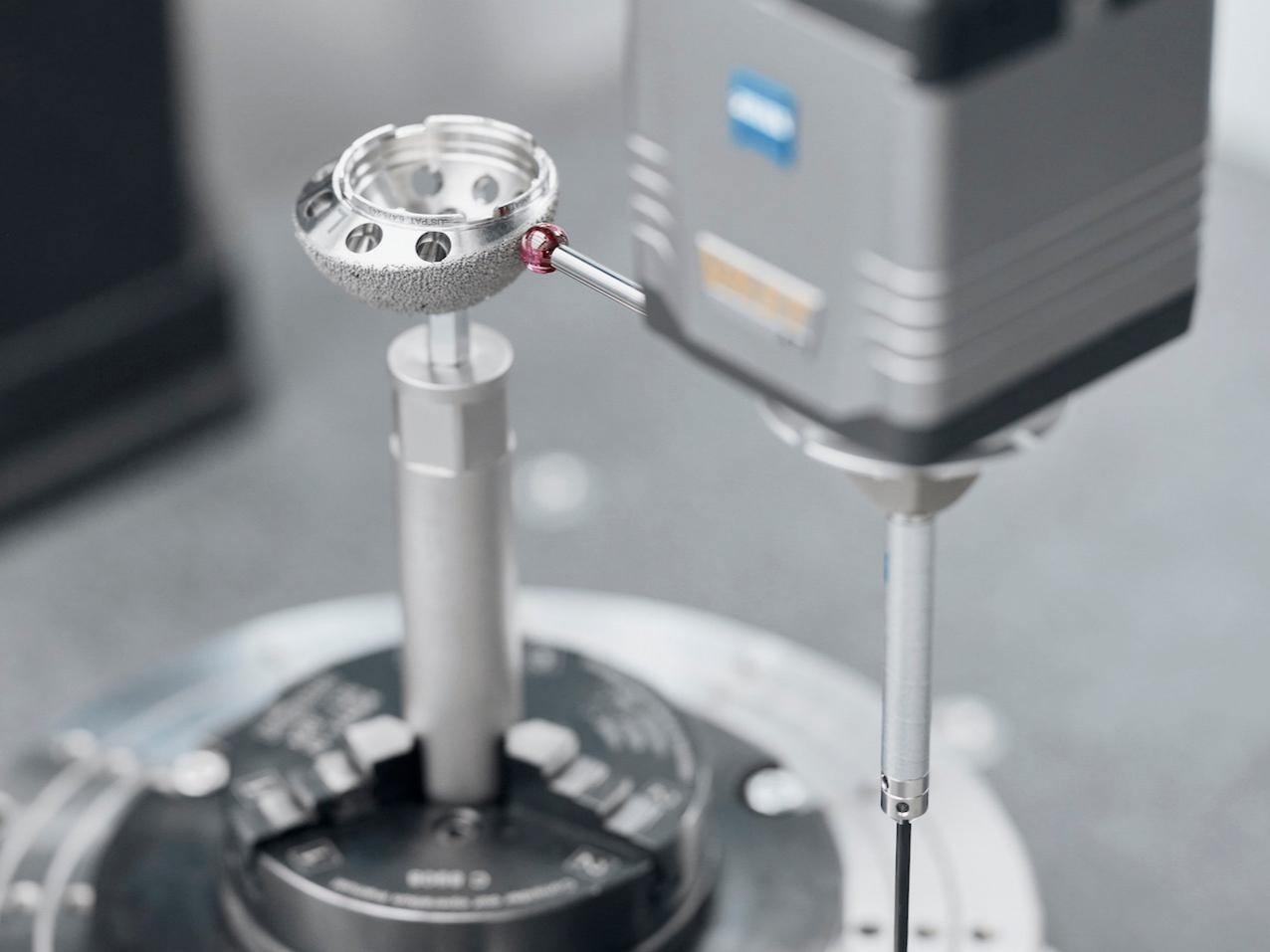

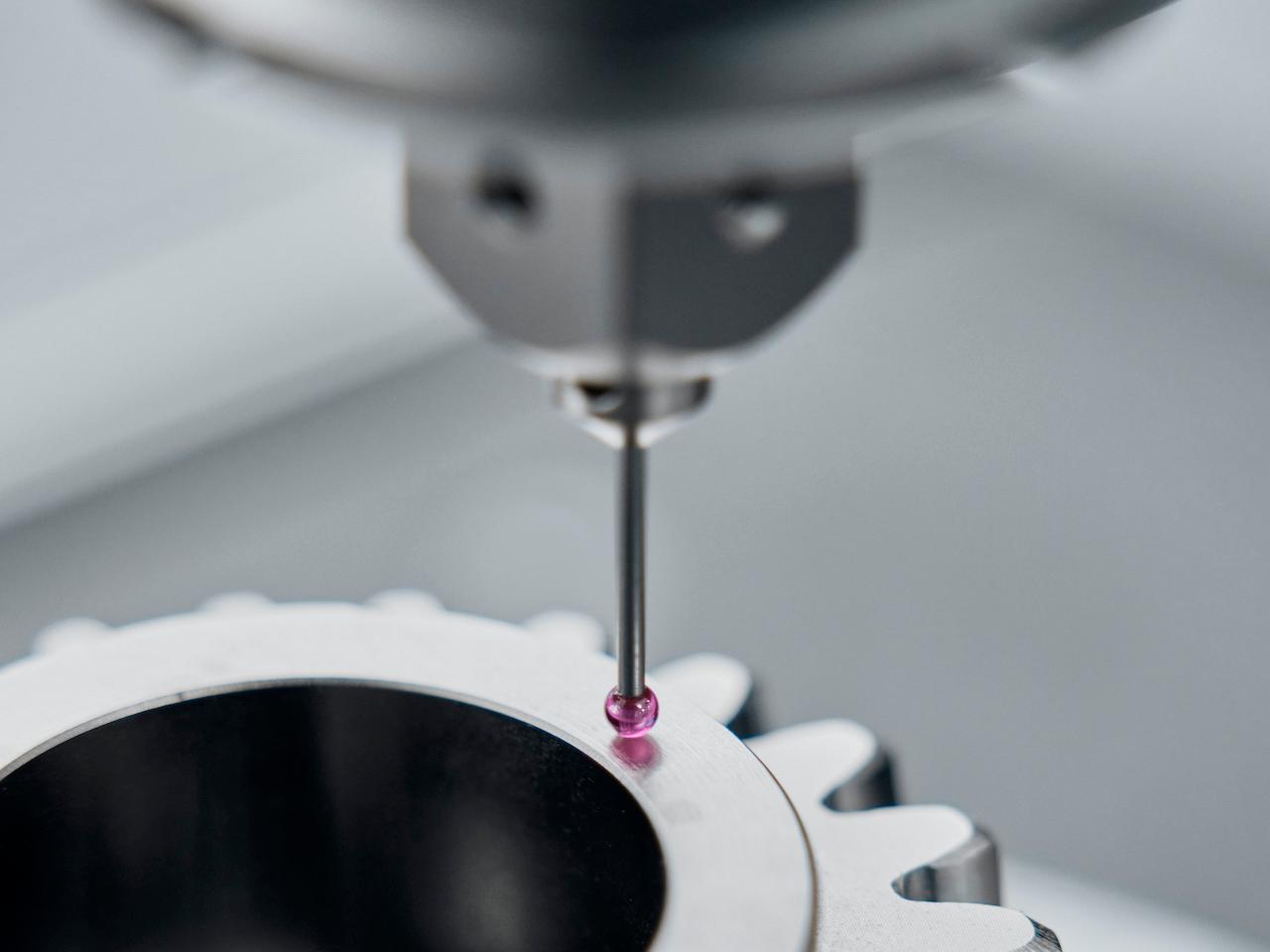

Tipali VAST XT gold in VAST XTR gold družbe ZEISS omogočata izjemno hitro skeniranje z do 500 merilnimi točkami na sekundo. Poleg geometrijskih parametrov je mogoče v kratkem času natančno izmeriti tudi parametre oblike in položaja, kot sta zaobljenost ali ploskost. Tipalo VAST XT gold je mogoče opremiti s posebno majhnimi preskusnimi kroglicami. Premer najmanjšega tipala je le 0,3 mm.

Avtomatizirana hitrost merjenja

ZEISS MICURA je serijsko opremljen s tehnologijo VAST navigator. Avtomatizirano nastavi optimalno hitrost merjenja z zagotovljeno natančnostjo in tako znatno skrajša čas merjenja. ZEISS MICURA se na mestih z visokimi zahtevami po natančnosti premika nekoliko počasneje. Koordinatni merilni stroj se premika hitreje, če so konture enostavnejše ali če se merijo z manj zahtevami.

Tehnologija Navigator prihrani še več časa zaradi tangencialnega približevanja in skeniranja, spiralnega skeniranja in hitre dinamične kvalifikacije tipala.

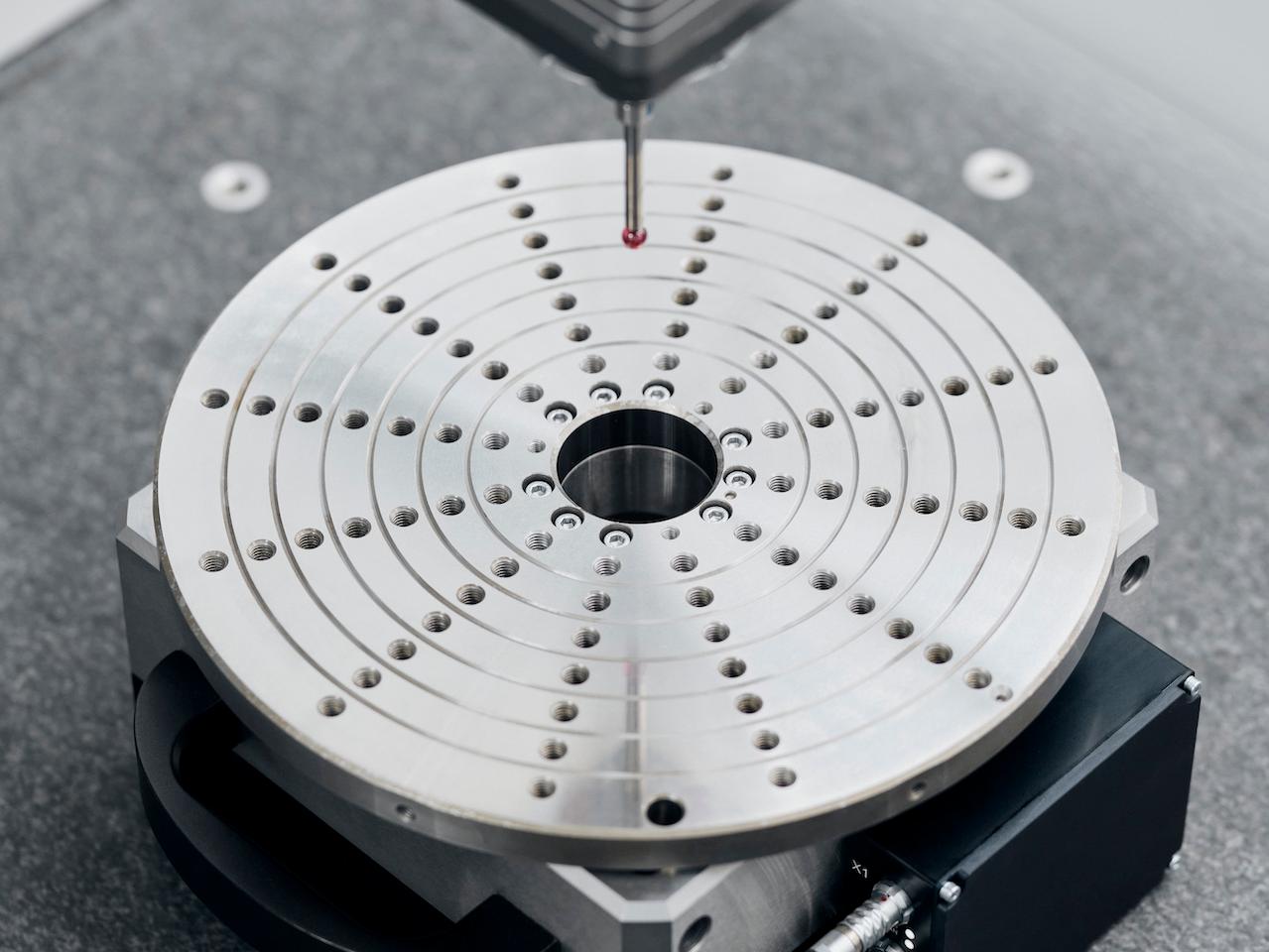

Večja prilagodljivost z vrtljivo mizo ZEISS

Prilagodljivo vrtljivo mizo ZEISS RT-RB-100-1 je mogoče po potrebi namestiti v merilno območje kot nastavitveno različico in jo nato spet priročno premakniti iz njega. Ta možnost omogoča merjenje v štirih oseh – na enem samem stroju.

Tehnični poudarki

Računalniško podprta natančnost (CAA)

Elementi napake zaradi dinamično povzročenih vztrajnostnih učinkov se popravijo s pomočjo računalnikov.

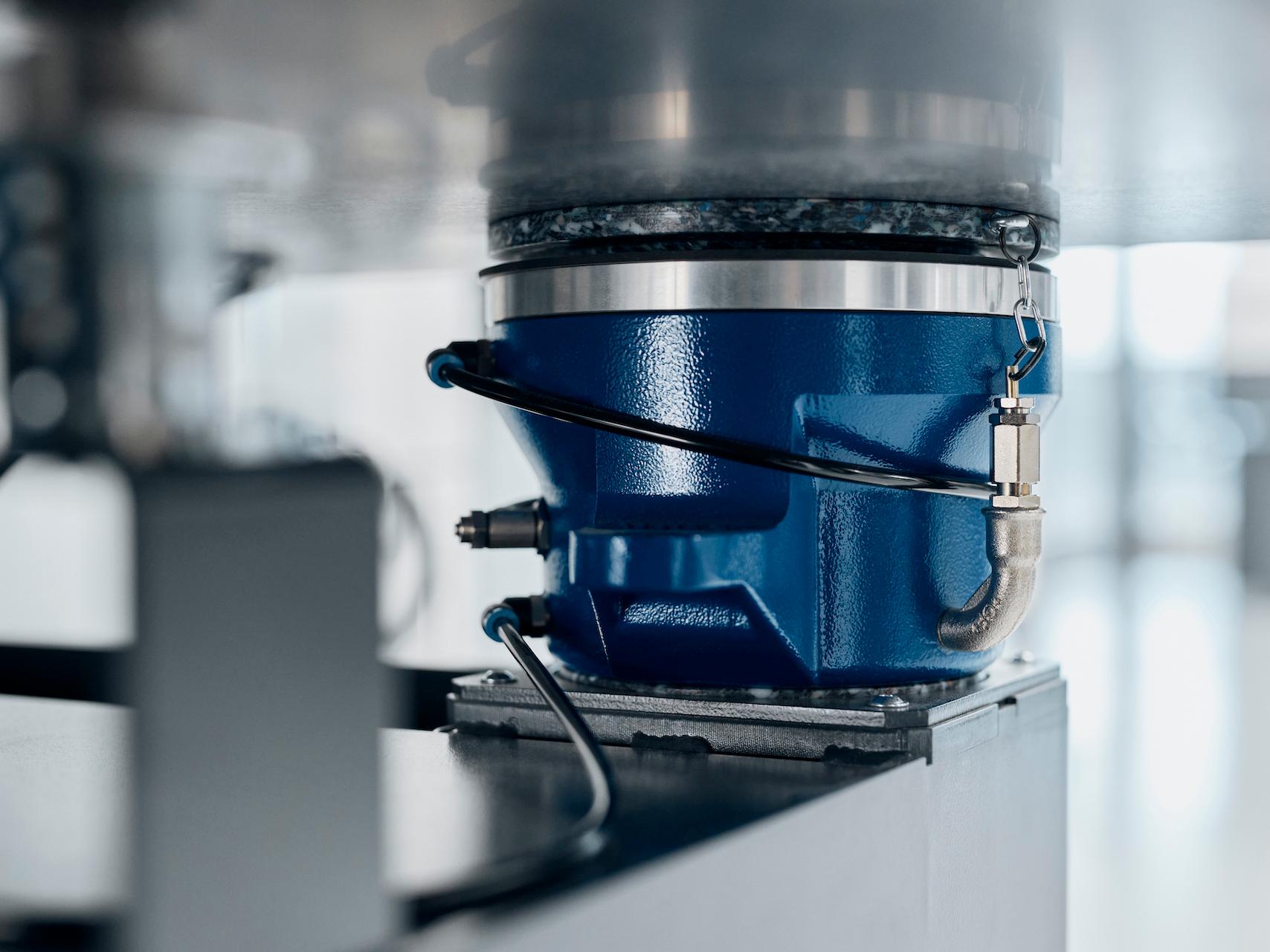

Zračni ležaji in blažilniki vibracij

Štiristranski zračni ležaji ZEISS zagotavljajo stabilnost in natančnost. Za optimalno filtriranje talnih vibracij so na voljo tudi aktivni blažilniki vibracij.
Temperaturni senzorji

Dva senzorja za beleženje temperature obdelovanca sta del osnovne opreme ZEISS MICURA.

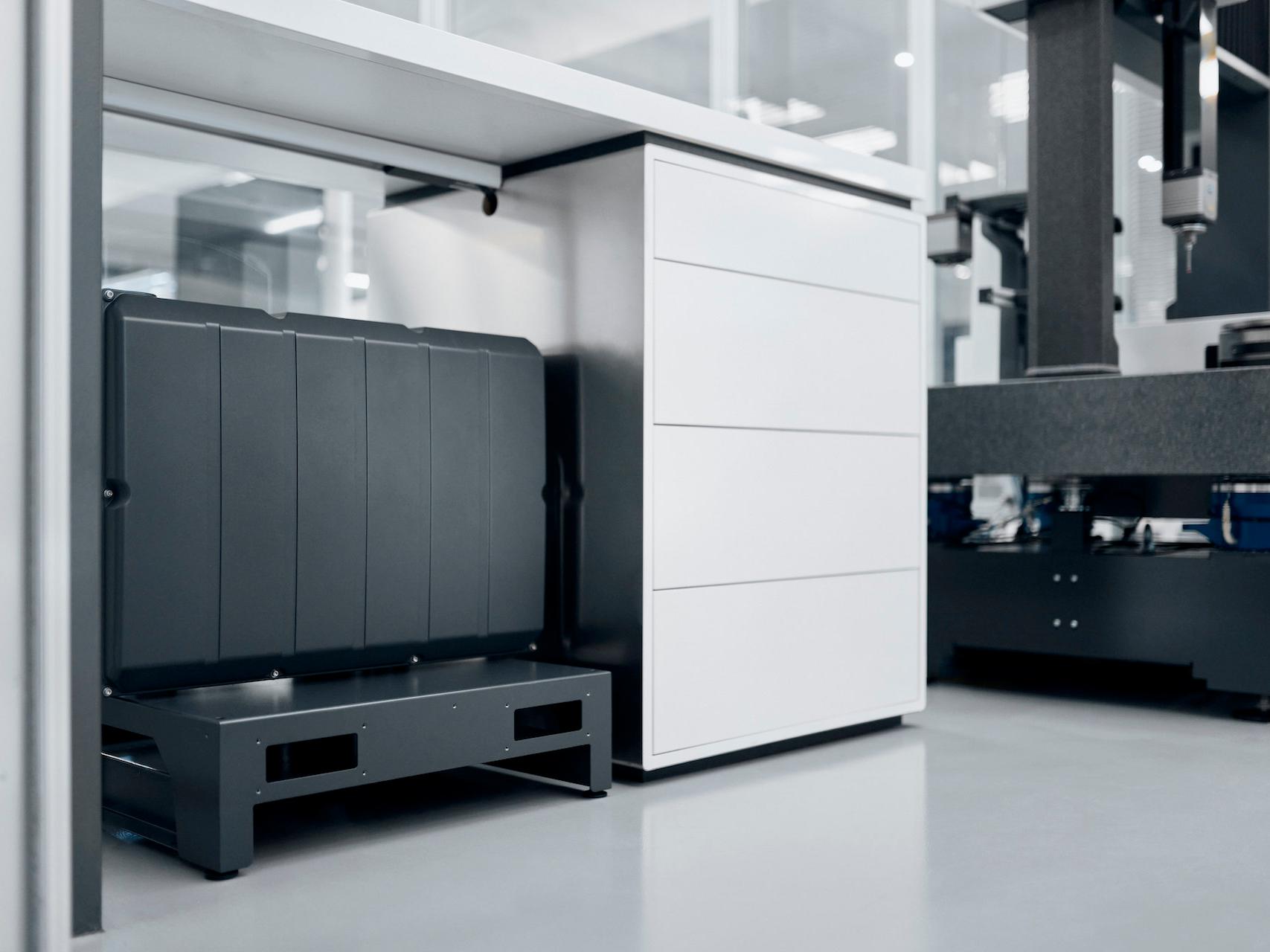

Ločena krmilna enota

Toplotne vplive je mogoče zmanjšati z ločitvijo koordinatnega merilnega stroja in krmilnika.
Tehnična usklajenost

Vse komponente so med seboj tehnično usklajene: nadzorna tehnologija, programska oprema, tipala in dodatne komponente družbe ZEISS.
Aktivni nadzor sile sondiranja

Sila sondiranja je aktivno krmiljena in je zelo majhna – idealno za občutljive materiale.

Tehnični podatki

Merilno območje v dm	5/7/6
Natančnost od	0,7 + L/400 μm
Tipala	ZEISS VAST XT gold ZEISS VAST XTR gold
Največja masa obdelovanca	730 kg
Programska oprema	ZEISS CALYPSO
