Virtualni merilni prostor

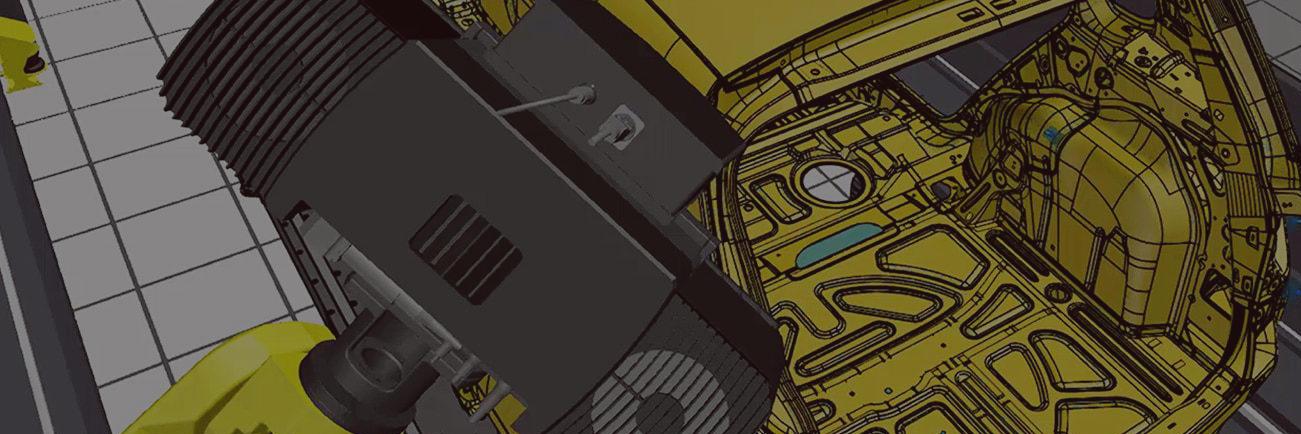

Funkcija Smart Teach v programski opremi VMR izračuna potrebne položaje senzorjev za vse značilnosti pregleda in površine CAD. Naknadna optimizacija poti izboljša vrstni red položajev glede na čas delovanja in izogibanje trkom. Funkcija Smart Teach skrajšuje čas, potreben za ustvarjanje robotskih programov, ki so varni za proces in optimizirani za čas delovanja. Sistem avtomatsko posodablja merilne položaje, če se podatki CAD ali posamezni elementi spremenijo.

Podatkovni niz CAD se uvozi skupaj z ustreznim načrtom meritev. Merilna načela, shranjena v merilnem načrtu, se samodejno dodelijo značilnostim pregleda iz merilnega načrta. Poročilo o meritvah je mogoče pripraviti tudi predhodno (offline). Dejanski rezultati meritev se lahko prikažejo po končanem postopku merjenja. To uporabniku olajša načrtovanje pregleda.

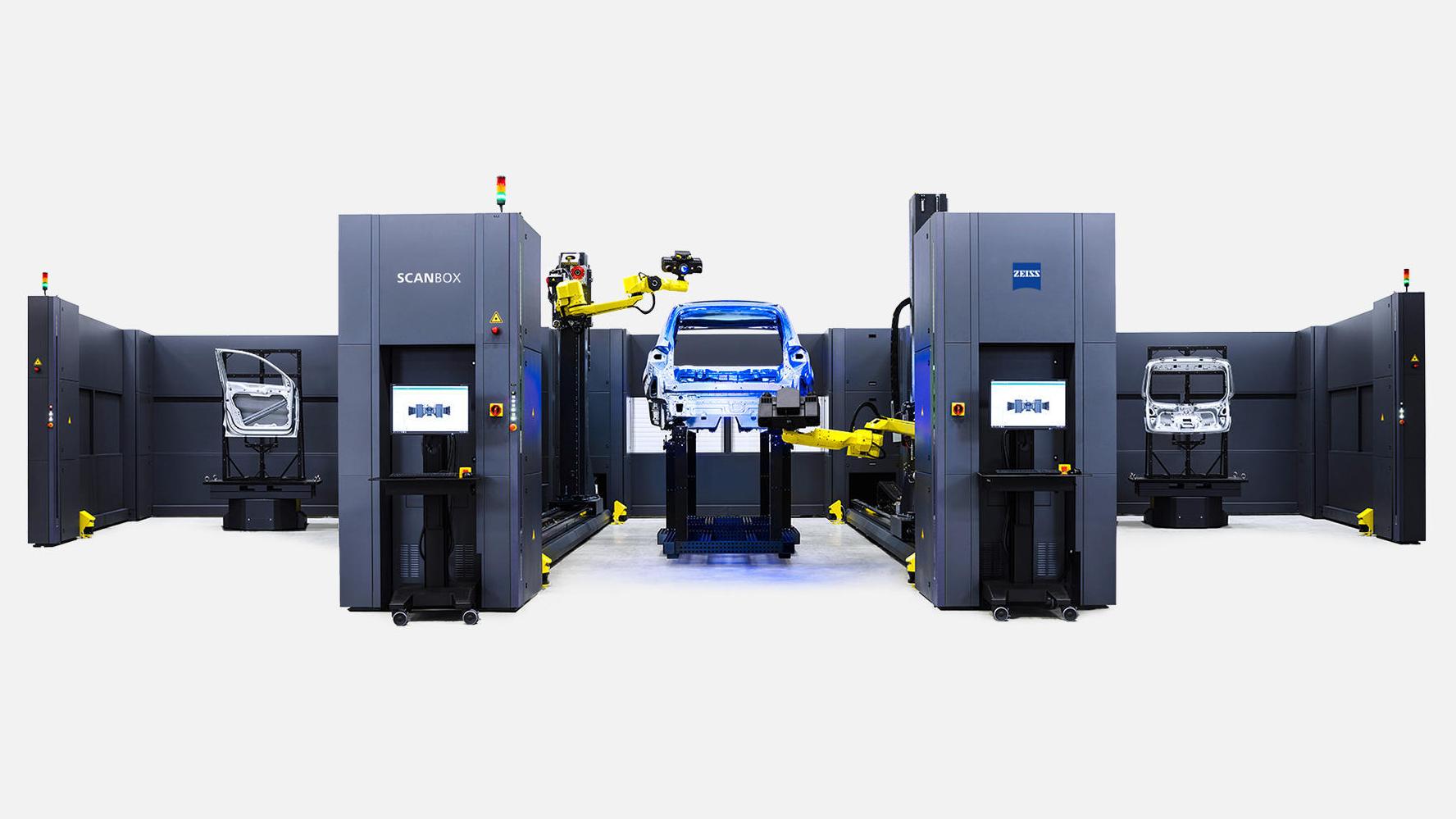

Merilni programi se ustvarijo offline in se nato enkrat zaženejo v stroju ScanBox z avtomatiziranim postopkom. Robot se premakne na merilne položaje in določi posamezne merilne parametre, kot je čas osvetlitve na dejanskem delu. Programska oprema s posebnim postopkom avtomatsko zazna odseve dela in ustrezno prilagodi projekcijo robov, da se izogne napakam pri merjenju, ki jih povzročajo odsevi.

Končne merilne programe lahko uporabite za pregled nadaljnjih delov. Robot v celoti krmili programska oprema in se premika po merilnih položajih. Med vsako meritvijo sistem preveri, ali rezultati izpolnjujejo merila kakovosti. Spremembe stanja podatkov iz modela CAD ali načrta meritev lahko hitro posodobite s parametrično programsko opremo.

Po zajemu podatkov programska oprema izračuna poligonsko mrežo površine kosa in dejanske vrednosti načrta pregleda značilnosti. Ti podatki se primerjajo z nominalnimi podatki in prikažejo v poročilu. Rezultati meritev se lahko samodejno shranijo v posebne izvozne formate, npr. za podatkovne baze za statistični nadzor kakovosti. Merilni postopek za različne izdelke se lahko izvede avtomatsko.

Kiosk Interface je poseben uporabniški vmesnik za poenostavljeno upravljanje stroja ScanBox. Programska oprema prevzame celoten nadzor procesa ter samodejno izvede zaporedje meritev in pregledov. S tem sta zagotovljena visoka natančnost in kakovost podatkov: Merilni parametri, podatki in operacijski sistem so zaščiteni.
