Pregled toleranc GD&T

Geometrijsko dimenzioniranje in toleriranje v programski opremi ZEISS INSPECT

Kaj so tolerance GD&T?

Tolerance GD&T omogočajo določanje in ocenjevanje geometrijskih odstopanj izdelkov. Opisujejo največja dopustna odstopanja od nazivnega stanja kosa. Če so tolerance GD&T presežene, funkcija, natančnost prileganja ali oblika kosa ni izpolnjena. S tolerancami je mogoče ugotoviti, ali je izvrtina izdelana tako, da se natančno prilega, ali ima pravilno smer in ali so na primer obstoječe napake oblike v dopustnih mejah. Tolerance GD&T se uporabljajo v vseh fazah procesne verige, kot so načrtovanje, proizvodnja in nadzor kakovosti.

Možni vzroki za odstopanja GD&T so na primer:

  • Deformacija med obdelavo
  • Obraba orodja
  • Vibracije stroja
  • Temperaturna nihanja med obdelavo

Funkcije GD&T v programski opremi ZEISS INSPECT

Tolerance GD&T se uporabljajo za specifikacijo pri načrtovanju, meroslovcu pa pomagajo pri preverjanju izdelka. Osnovni pogoj za učinkovito vrednotenje so merilni podatki celotnega polja, pridobljeni z optično merilno tehnologijo. ZEISS INSPECT vključuje več funkcij GD&T za celovito analizo dimenzij, oblike in položaja s pomočjo sistemov baz, prilegajočih se elementov in toleranc. Parametrična zasnova ZEISS INSPECT dodatno podpira in olajša analize GD&T. Za merjenje in analizo posameznih elementov to pomeni, da je treba vsak element izdelati le enkrat in ga je nato mogoče uporabiti kot referenco. Ustrezna metoda izračuna se nastavi samodejno.

Prednosti za vas

  • Vizualizacija nalepk v skladu s standardi ISO

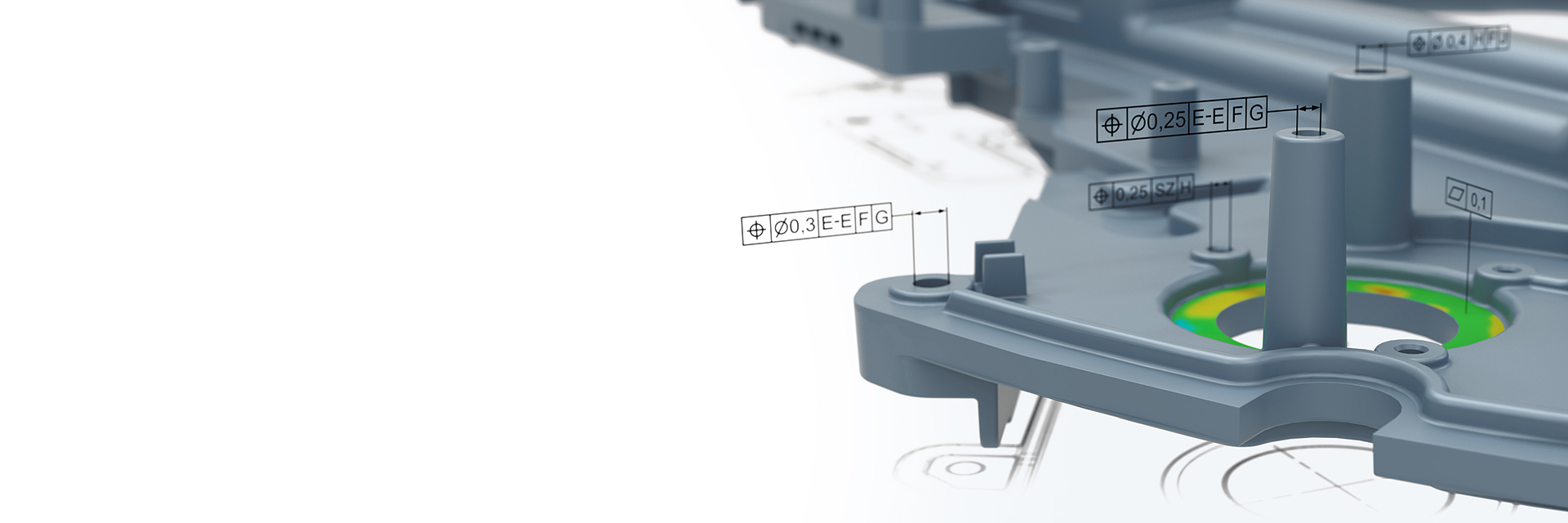

    ZEISS INSPECT omogoča vizualizacijo toleranc GD&T v skladu s standardom ISO. Tako lahko rezultate dodate v vizualizacijo, ki je zelo podobna tehnični risbi ali podatkom CAD.

  • Pravočasno odkrivanje napak

    ZEISS INSPECT vam ponuja vodnik, ki vas vodi skozi projekt. Tako lahko pravočasno odkrijete napake pri izračunu. Programska oprema predlaga tudi ustrezne rešitve.

  • Preizkušanje komponent s podporo PMI

    GD&T lahko pomaga doseči 100-odstotno gotovost pri odločitvah o ustreznosti, zato je primeren za aplikacije avtomatizacije in digitalizacije, kot so informacije o izdelkih in proizvodnji (PMI).

Še več funkcij ZEISS INSPECT

Za vas smo pregledno povzeli najbolj priljubljene funkcije ZEISS INSPECT:
Od uvoza CAD do različnih pregledov in načinov poročanja. Ali poznate že vse funkcije?

Izvedite več
