ZEISS CORRELATE

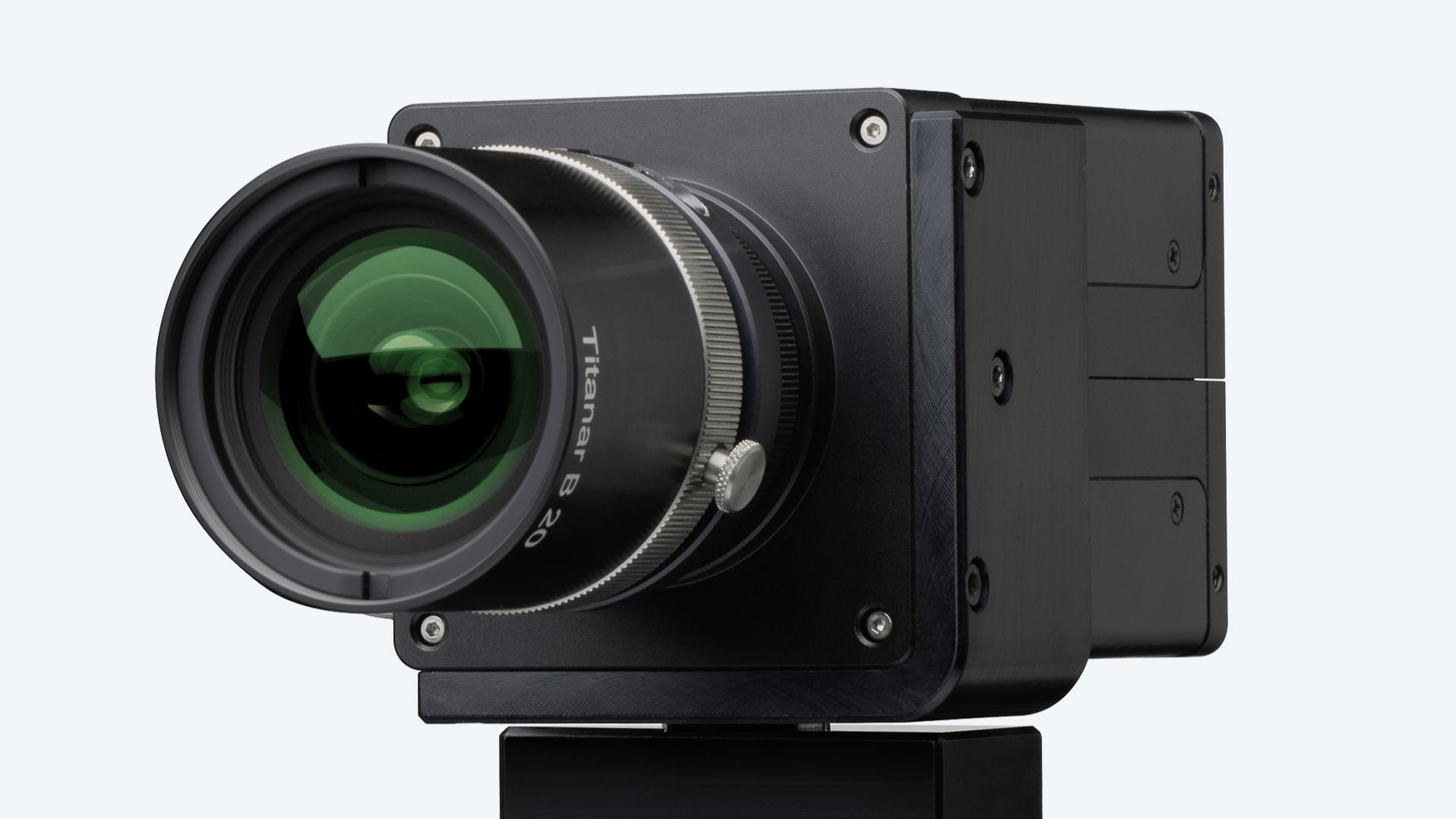

ZEISS CORRELATE ponuja integrirano funkcijo nadzora in snemanja za kamere USB 3, ki izpolnjujejo standard GenICam. Tako je vse pripravljeno za začetek korelacije 2D-digitalnih slik in sledenje 2D-točkam. Pridobivanje 2D-slik in vrednotenje podatkov, vključno s funkcijami poročanja.

ZEISS CORRELATE vključuje različne funkcije za usklajevanje merilnih podatkov. Te so: poravnava na podlagi transformacije 3-2-1, poravnava na podlagi geometrijskih elementov ali 3D-koordinat, poravnava v lokalnem koordinatnem sistemu, poravnava z uporabo referenčnih točk in različnih postopkov najboljšega ujemanja, kot sta globalno in lokalno najboljše ujemanje. Poleg tega lahko s funkcijo »Transform By Component« (Preoblikuj po komponentah) izvedete kompenzacijo gibanja togega telesa. S kompenzacijo gibanja togega telesa se analizira relativno gibanje referenčne komponente glede na drugo komponento. Referenčna komponenta služi kot fiksna referenca v 3D-prostoru.

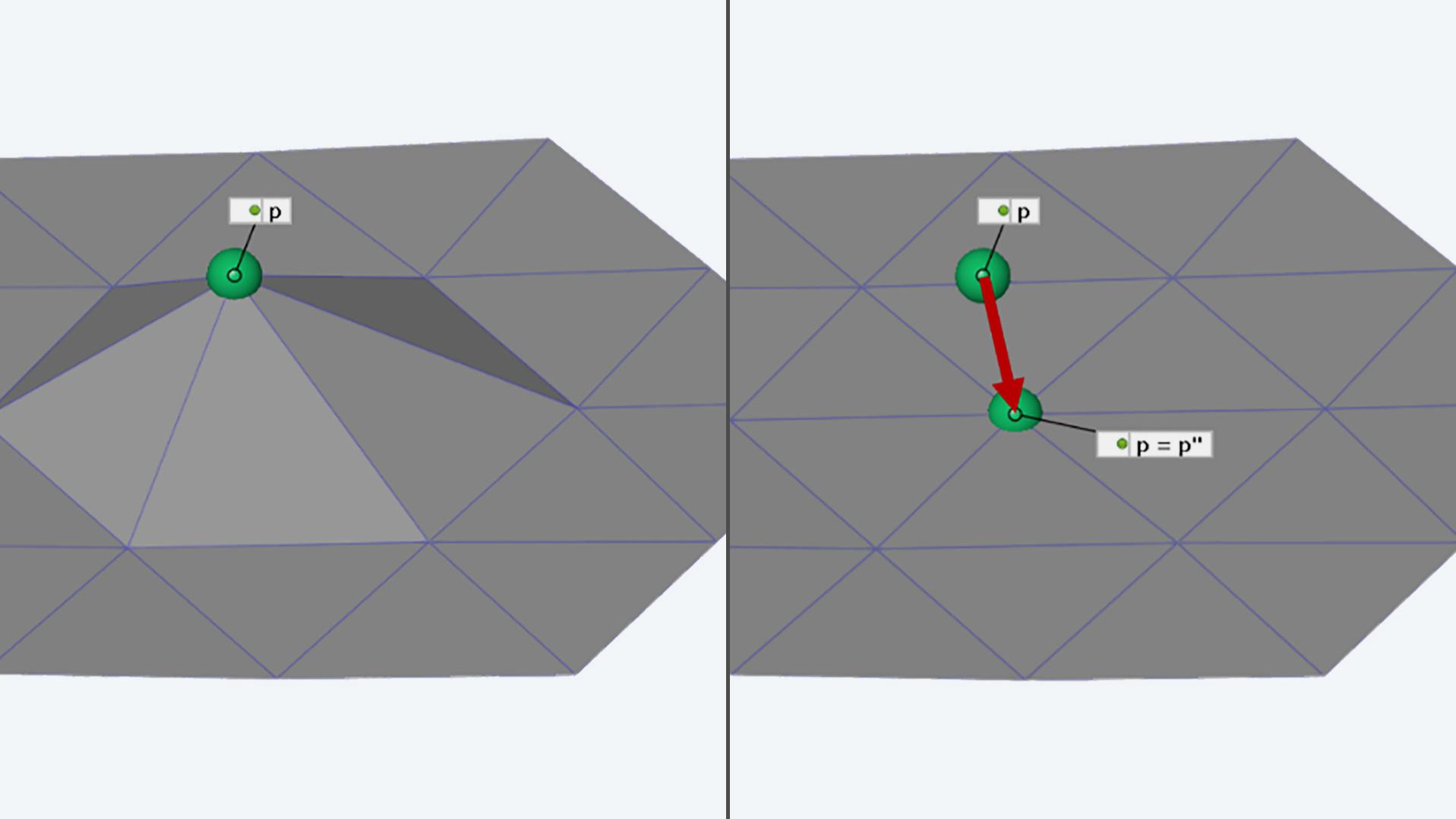

Zaradi inteligentnega algoritma za zaznavanje in odpravljanje osamelcev pri meritvah v koordinatnih mrežah ARGUS 3D so neprijetne lise in reže v 3D-merilnih podatkih stvar preteklosti.
ZEISS CORRELATE samodejno zazna in odpravi osamelce pri meritvah: za še natančnejše in hitrejše vrednotenje ter izdelavo poročil v programu ARGUS

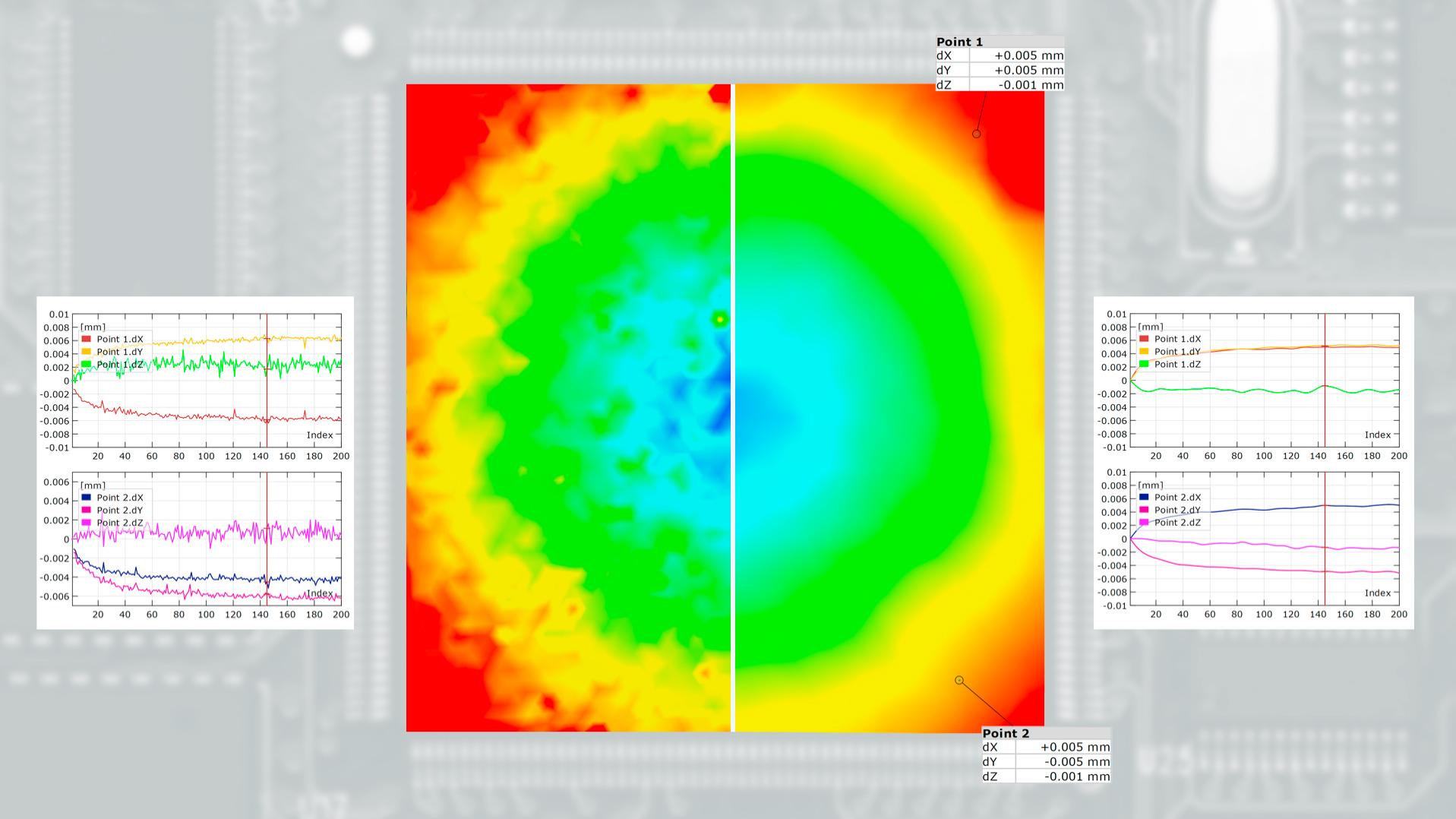

Ta funkcija omogoča časovno filtriranje koordinat v projektu ARAMIS (na voljo za površino, fasetno točko in komponento točke). Tako lahko dosežete še večjo natančnost pri merjenju deformacij in premikov ter znatno zmanjšate učinek motenj, kot so turbulenten pretok zraka zaradi konvekcije ali Moiré učinkov.

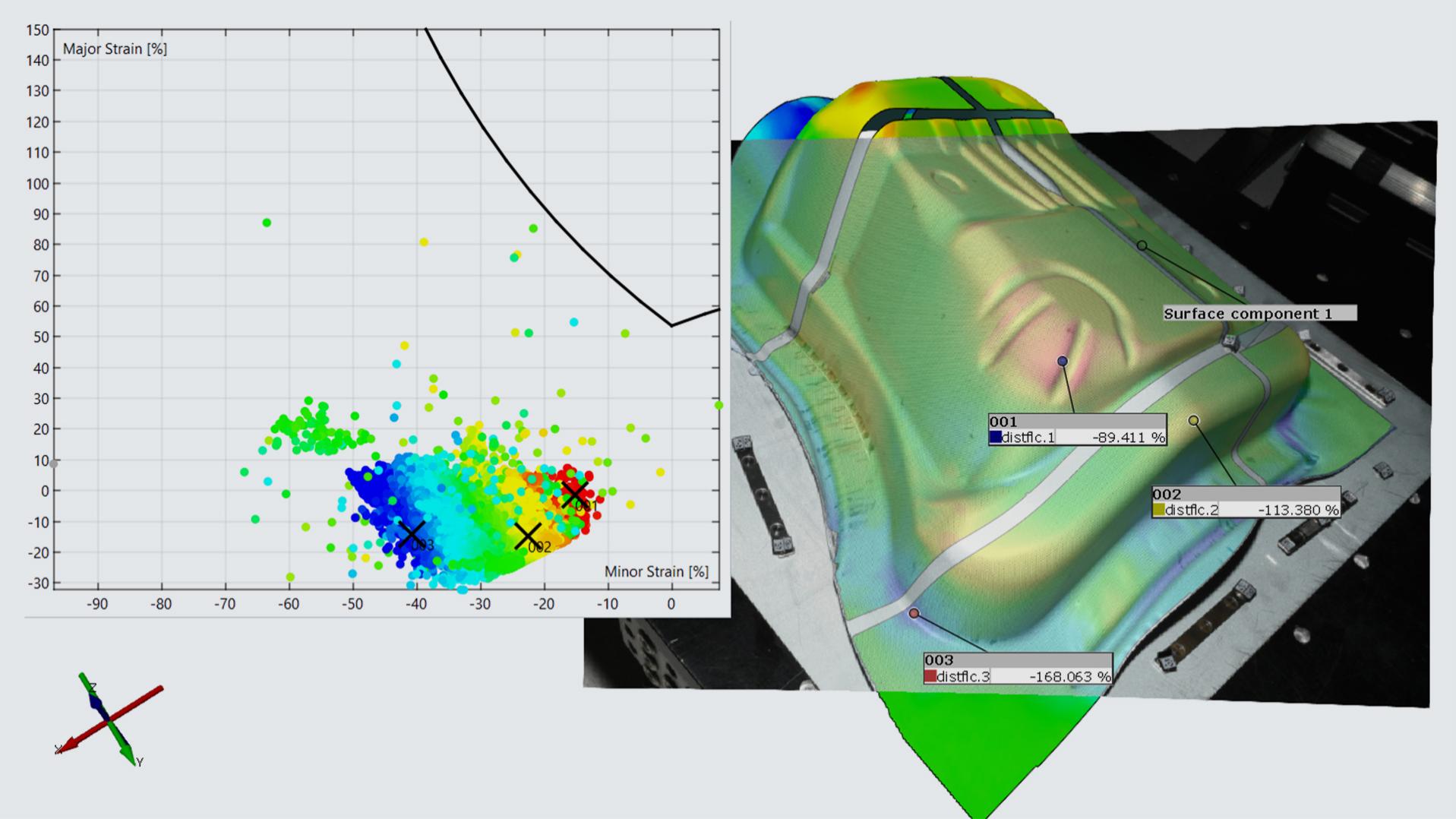

Za nadzor postopkov oblikovanja pločevine se uporablja analiza deformacij. Pri analizi deformacij se krivulja mejnih deformacij, pridobljena iz serije preskusov Nakajima, kombinira z meritvami stanja deformacij pločevinastega dela z uporabo sistemov ARGUS. Izbirnik podatkov omogoča hitro analizo stanja deformacij.

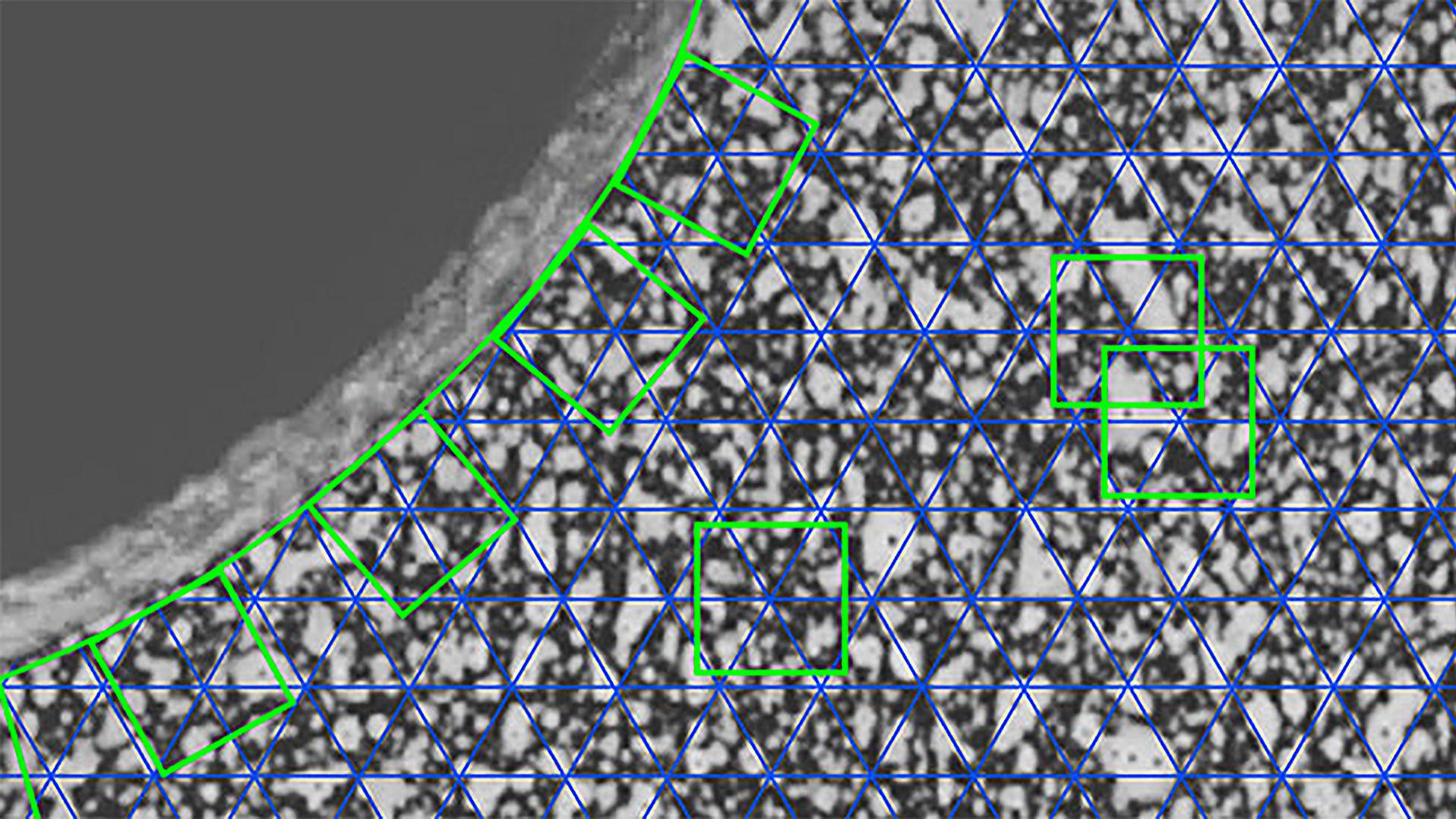

Korelacija digitalnih slik (DIC) je optična, brezstična metoda za merjenje 3D-koordinat za oceno gibanja in deformacije v 3D-prostoru ter za določanje površinskega raztezanja. Stohastični kontrastni vzorci se uporabljajo za merjenje 3D-koordinat s podpikselsko natančnostjo.

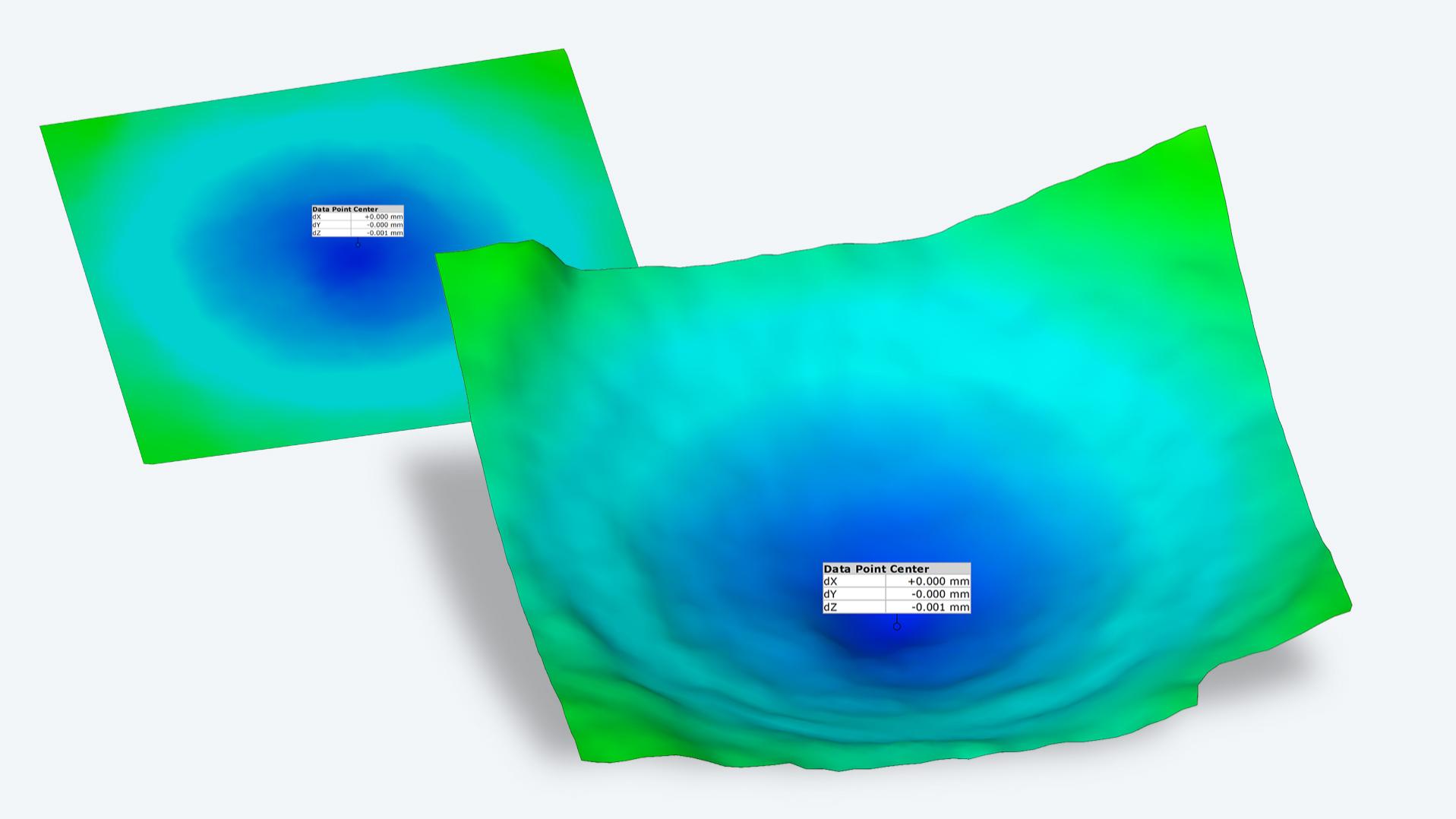

ZEISS CORRELATE lahko v 3D-pogledu močno povečano prikaže deformacije, kot so izbočena mesta, vdolbine, izbokline in reže, in jih tako prikaže plastično. Skalarne vrednosti se lahko ustrezno pretvorijo v nekakšen zemljevid višin in tako olajšajo kakovostno analizo 3D-merilnih vrednosti.

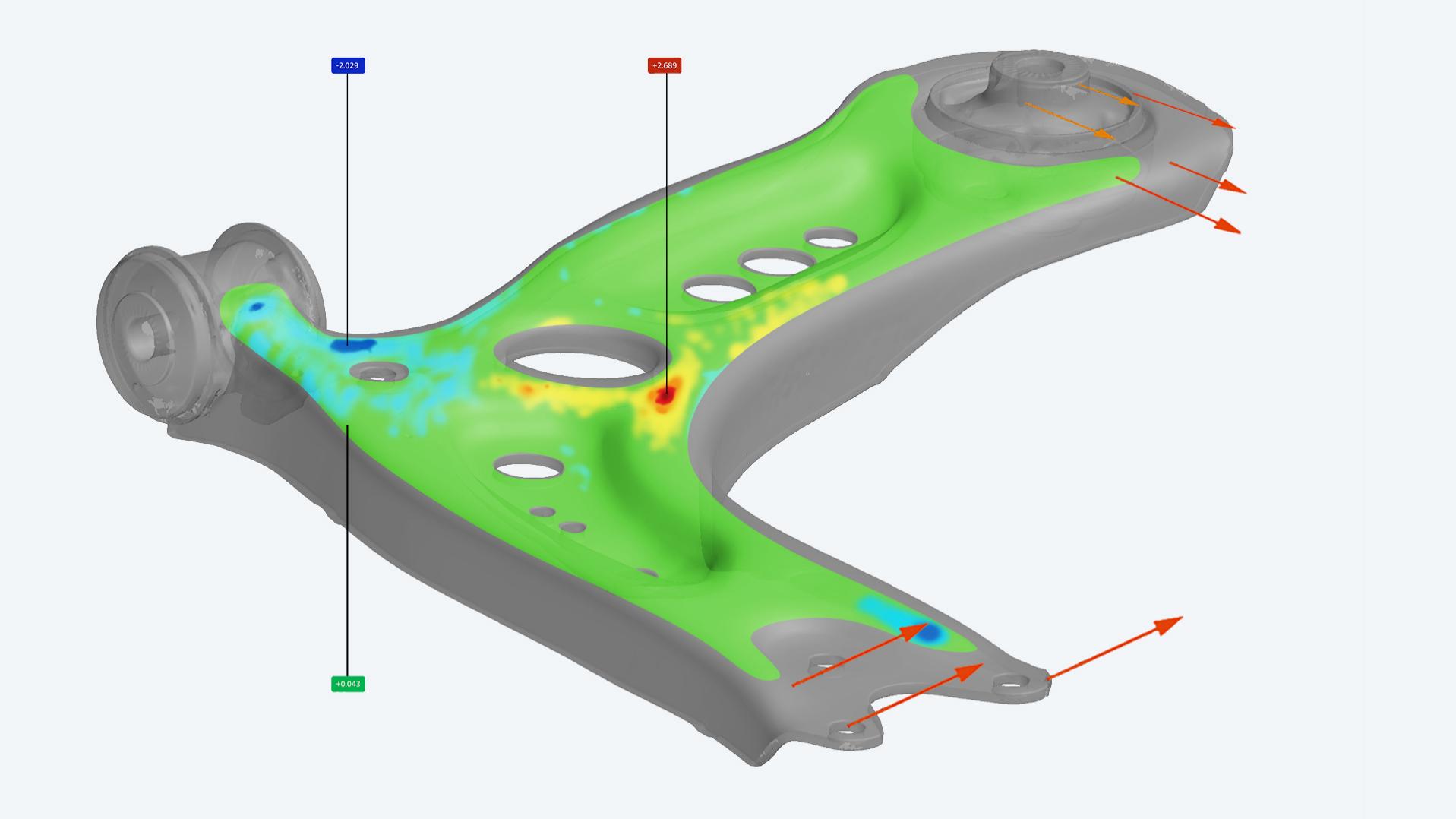

Programska oprema omogoča vrednotenje rezultatov meritev v celotnem polju in točkovnih meritev. Za rezultate meritev v polnem polju, kot so porazdelitve deformacij, se na primerku uporabi stohastični kontrastni vzorec. Pri točkovnih meritvah se uporabljajo oznake referenčnih točk. Programska oprema samodejno zazna oznake referenčnih točk na vzorcu in prikaže izmerjene 3D-koordinate. Obstaja možnost, da se v eni meritvi skupaj uporabita metoda vrednotenja celotnega polja in točkovna metoda vrednotenja. Pri obeh programska oprema zagotavlja podatke, kot so deformacije, 3D-deformacije in 3D-premiki.

ZEISS CORRELATE ima številne vmesnike za uvoz običajnih formatov datotek, kot so ASCII, STL, PSL, PL in podatki CT. Z uvozom datotek ASCII lahko na primer preberete koordinate za ustvarjanje 3D-oblakov točk ali pa sinhronizirate vrednosti sile preskusnega stroja s fazami projekta.

Med 2D-merjenjem s programsko opremo ZEISS CORRELATE je mogoče izračunati vnaprej določene vrednosti rezultatov, kot so vrednosti raztezanja, in jih prikazati v živo. Tako je mogoče preveriti potek meritve, uporabnik pa ima na voljo neposredne povratne informacije.

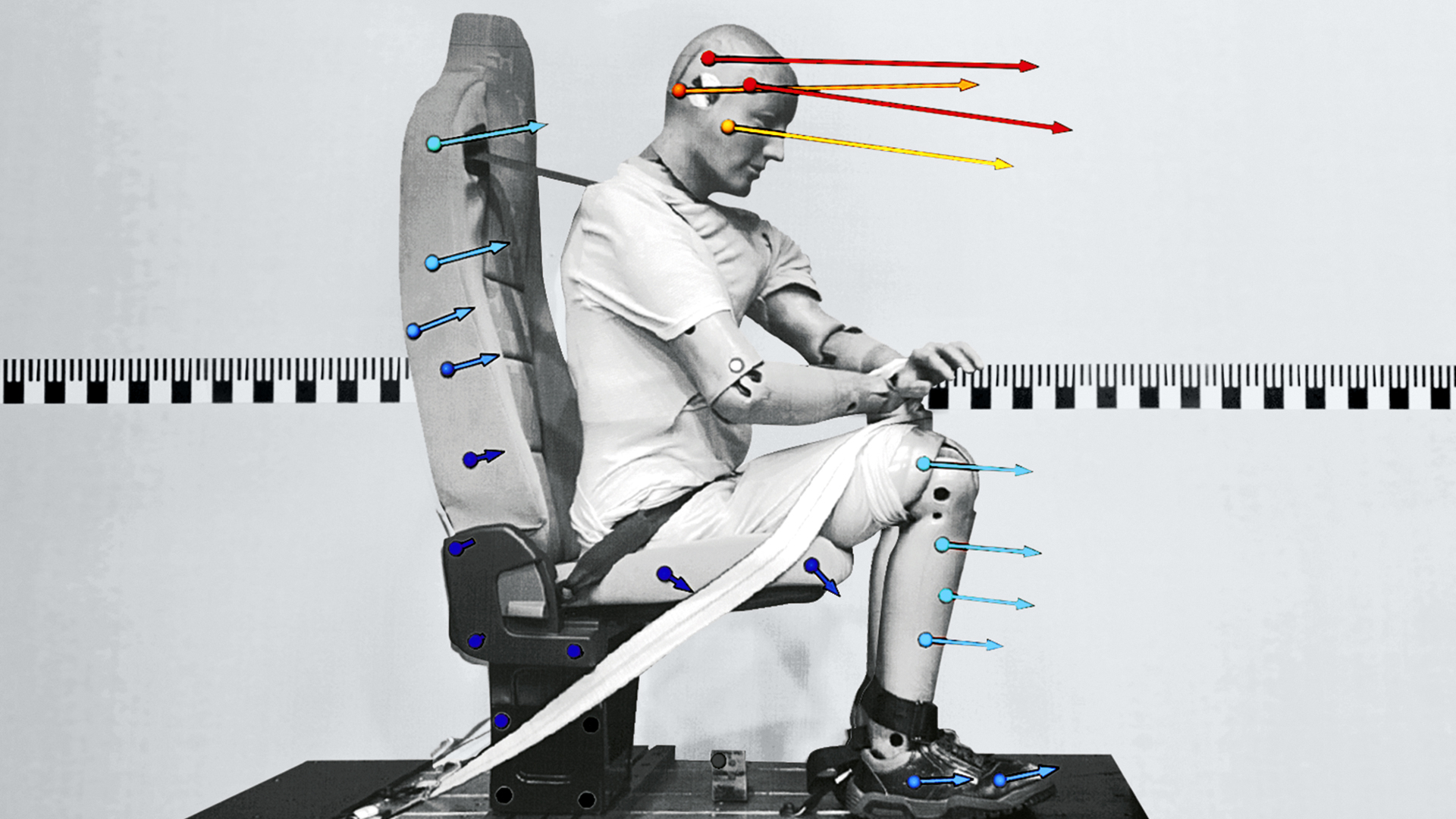

Za točkovno merjenje 3D-koordinat in njihovo sledenje med dinamičnimi ali (kvazi) statičnimi preskusi so merilni objekti označeni z zelo lahkimi merilnimi tarčami. Tridimenzionalne koordinate vsakega merilnega cilja se izmerijo s fotogrametričnimi metodami s podpikselsko natančnostjo. Pri merjenju se lahko metoda sledenja točk kombinira z metodo korelacije digitalnih slik. Združevanje več merilnih ciljev ustvari značilne konstelacije, ki jih lahko programska oprema spremlja skozi čas. Tako so na koncu obdelave slik za vrednotenje na voljo koordinate, premiki, hitrosti in pospeški za vsako merilno tarčo.

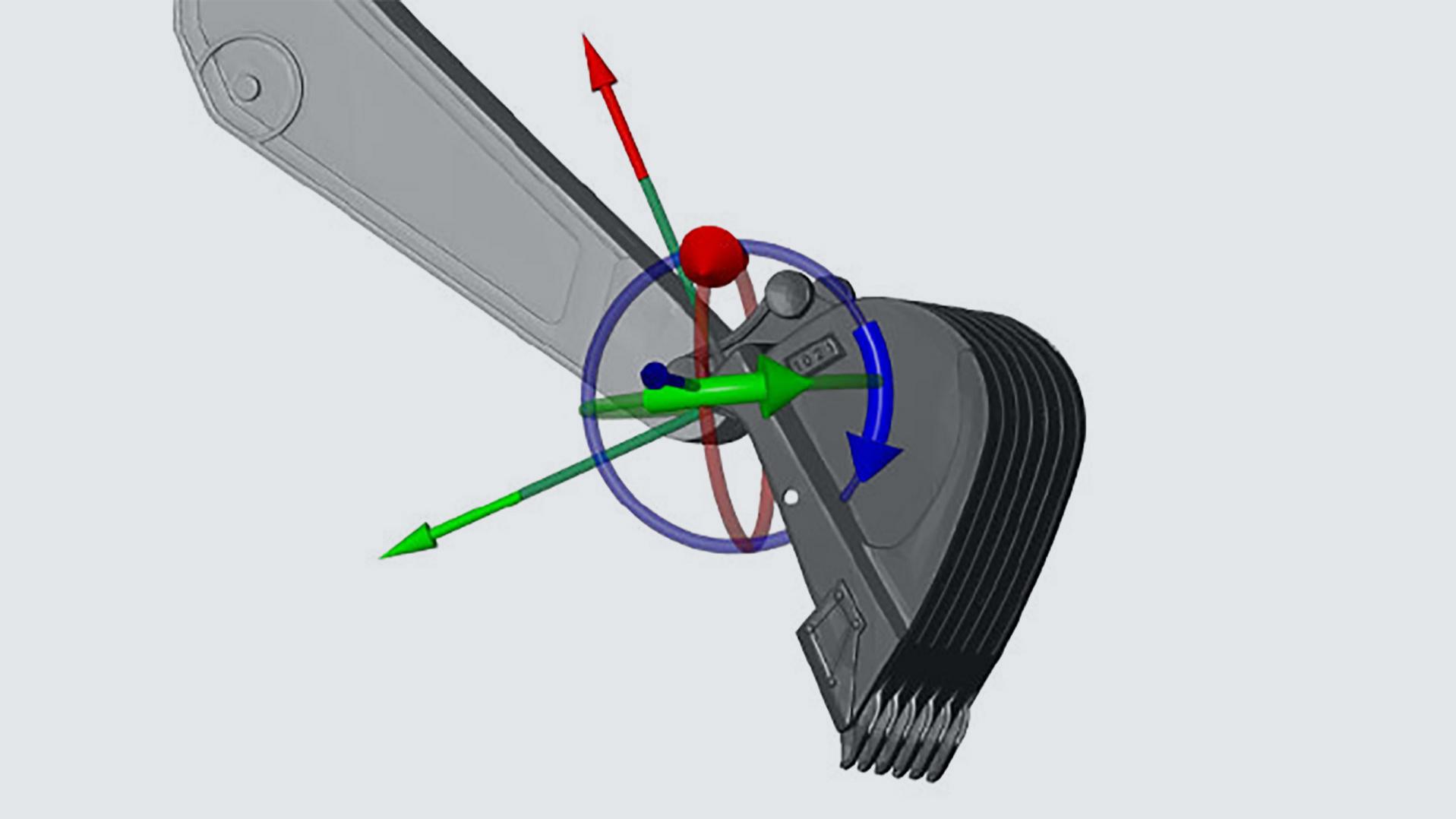

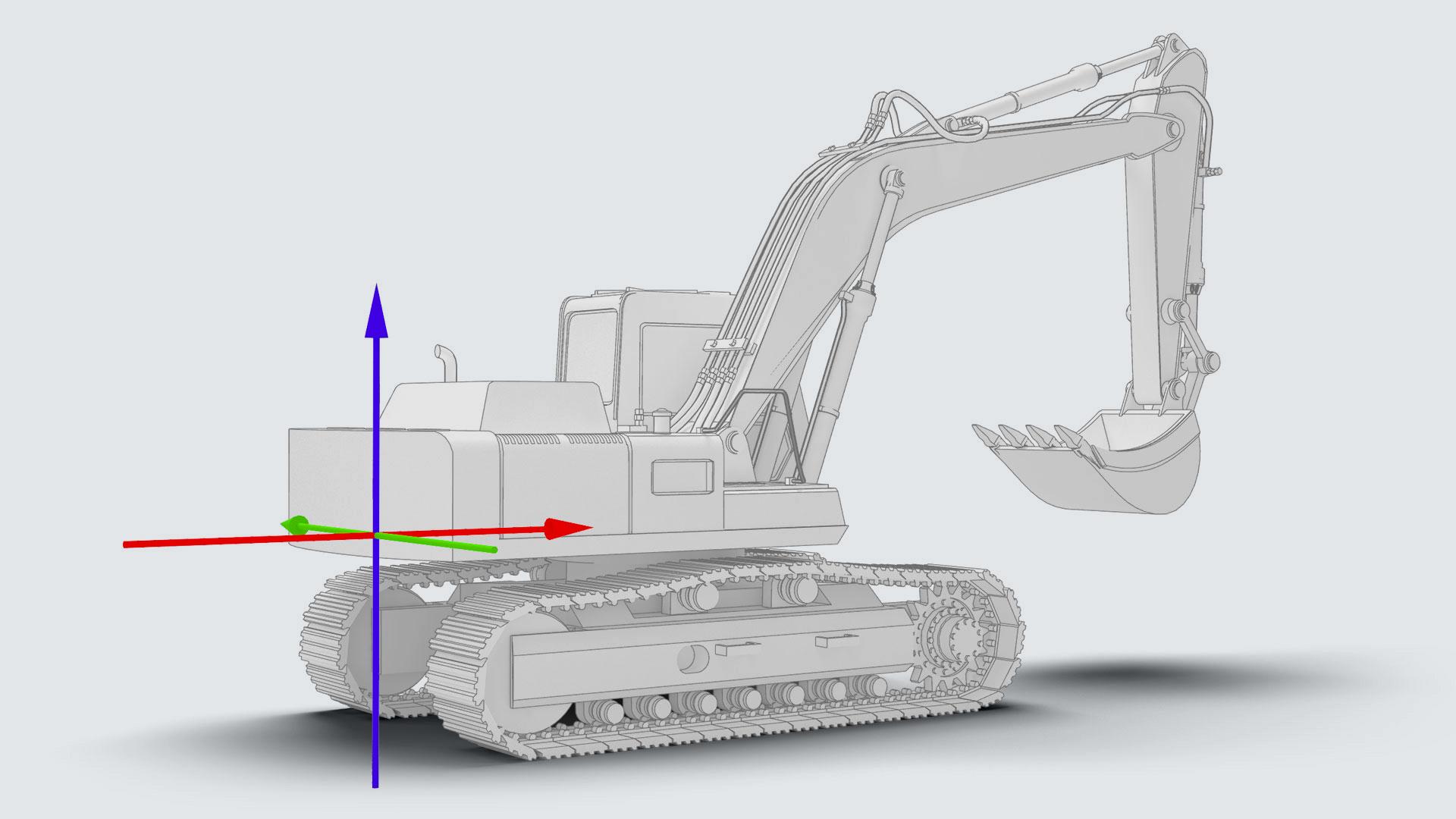

V ZEISS CORRELATE lahko določite lokalne koordinatne sisteme in jih priključite skupinam točk. Zato se lokalni koordinatni sistemi premikajo skupaj s skupinami točk in omogočajo analize 6DoF. Analiza 6DoF služi za določitev translacijskih in rotacijskih gibanj skupin točk v medsebojnem razmerju ali kot absolutna gibanja v vseh smereh v prostoru.

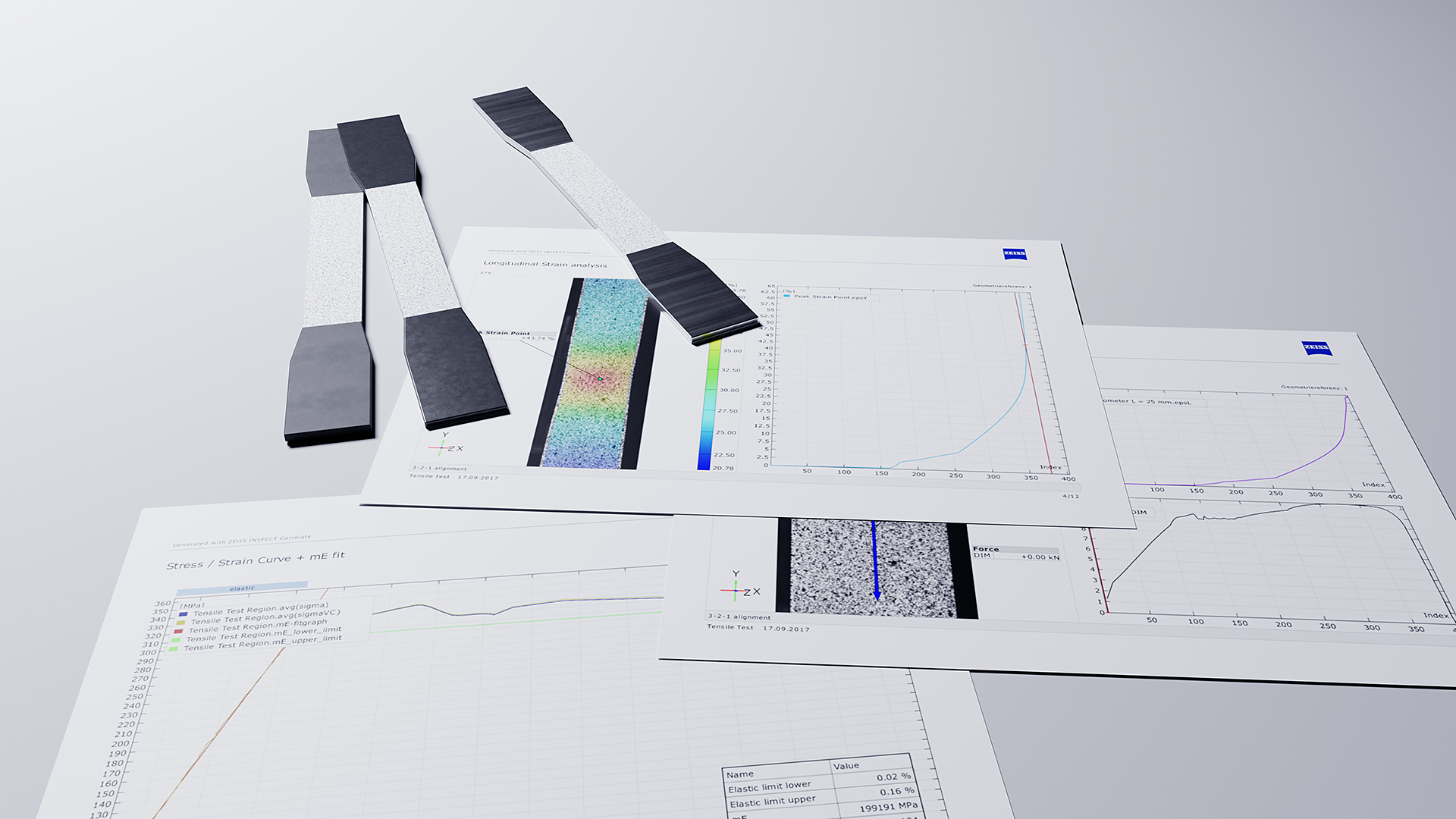

Izmenjava rezultatov preskušanja med sodelavci, različnimi oddelki in strankami za predstavitve in nadaljnje razprave: ZEISS CORRELATE vas podpira z modulom za poročanje, ki vključuje dokumentacijo, pripravljeno za tiskanje, in popolnoma animiran izvoz v formatu PDF. Za boljši prikaz rezultatov in boljše razumevanje lahko celotne projektne datoteke zamenjate in si jih ogledate v 3D-uporabniškem vmesniku brezplačne programske opreme ZEISS CORRELATE.

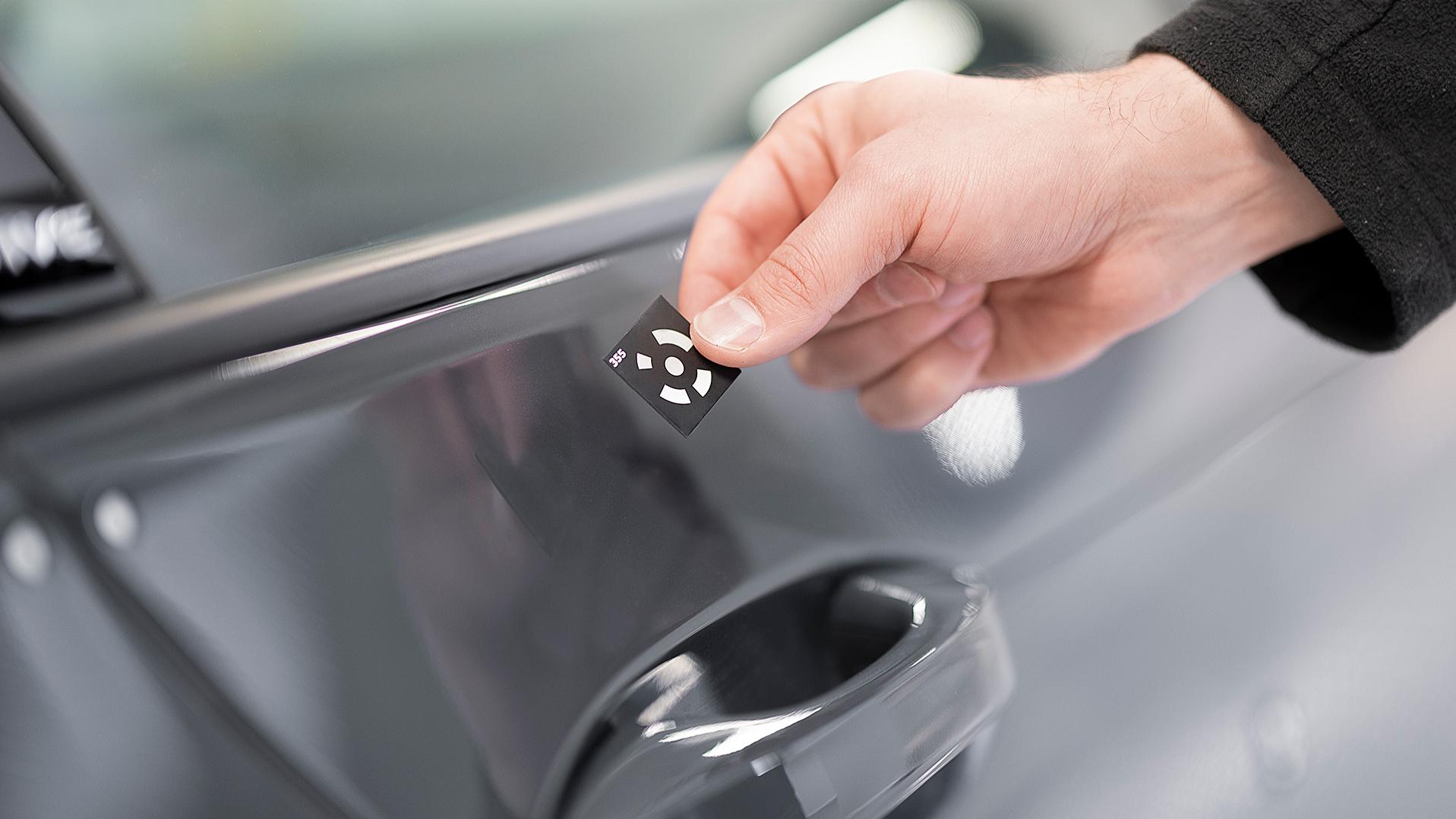

ZEISS CORRELATE omogoča sledenje posameznim merilnim točkam ter vrednotenje 3D-premikov, hitrosti in pospeška. S to funkcijo zdaj namesto treh kodiranih merilnih tarč uporabite le eno, da zajamete merilno vrednost 3D-koordinate in ocenite premik, hitrost in pospešek v tej točki. To prihrani prostor in pomaga v primerih, ko merilnih ciljev preprosto ni mogoče uporabiti. Poleg tega lahko sledenje posameznim merilnim točkam pomaga prihraniti čas pri pripravi meritev.

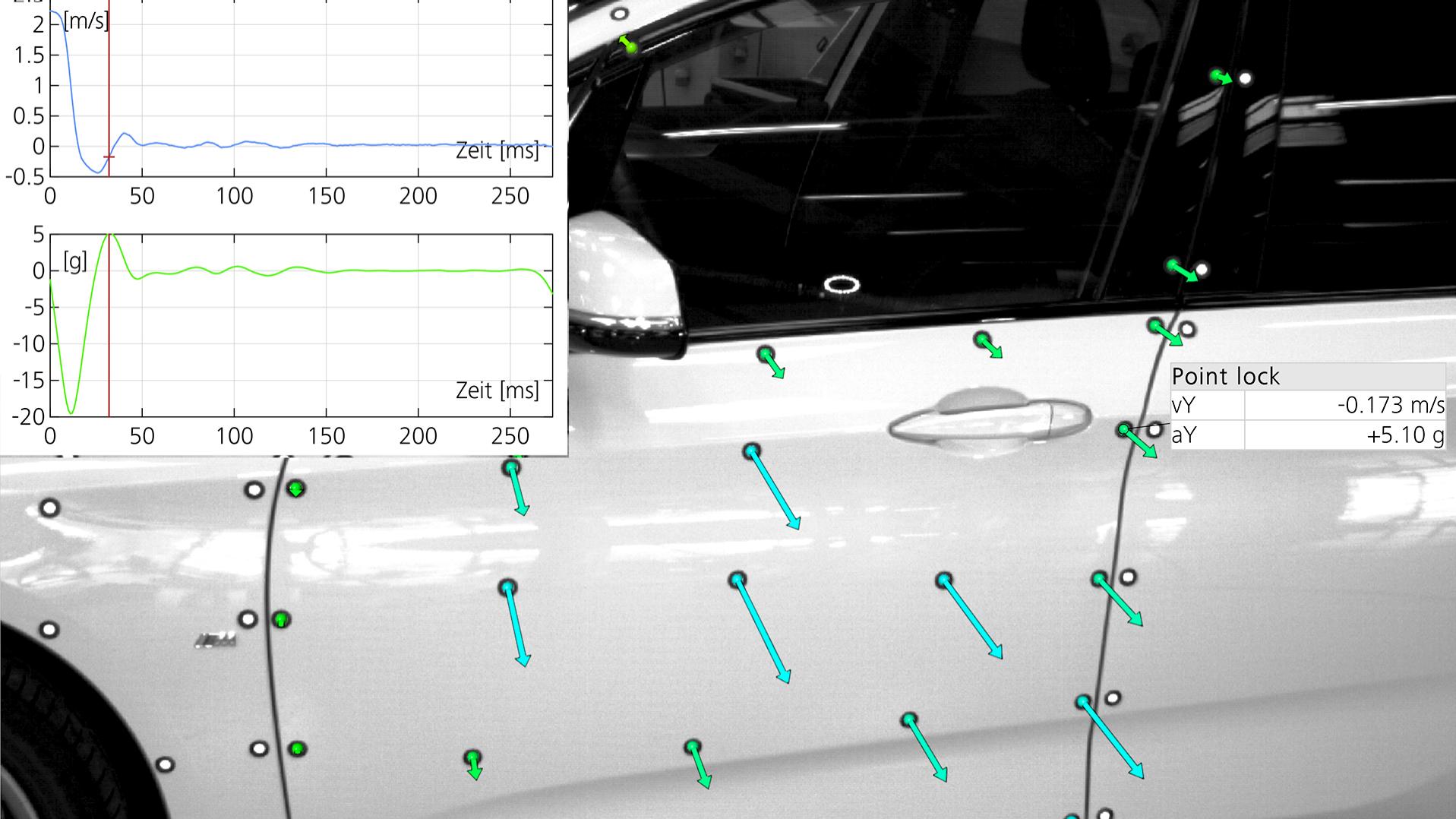

S preverjanjem hitrosti in pospeška programska rešitev ZEISS CORRELATE analizira, kako hitro se posamezni elementi premikajo glede na svoj položaj v prejšnji in naslednji fazi. Poleg splošnega pospeška lahko preverite tudi pospešek tangencialno na ukrivljeno trajektorijo. Programska oprema omogoča tudi preverjanje pospeška na krožni poti glede na središčno točko kroga.

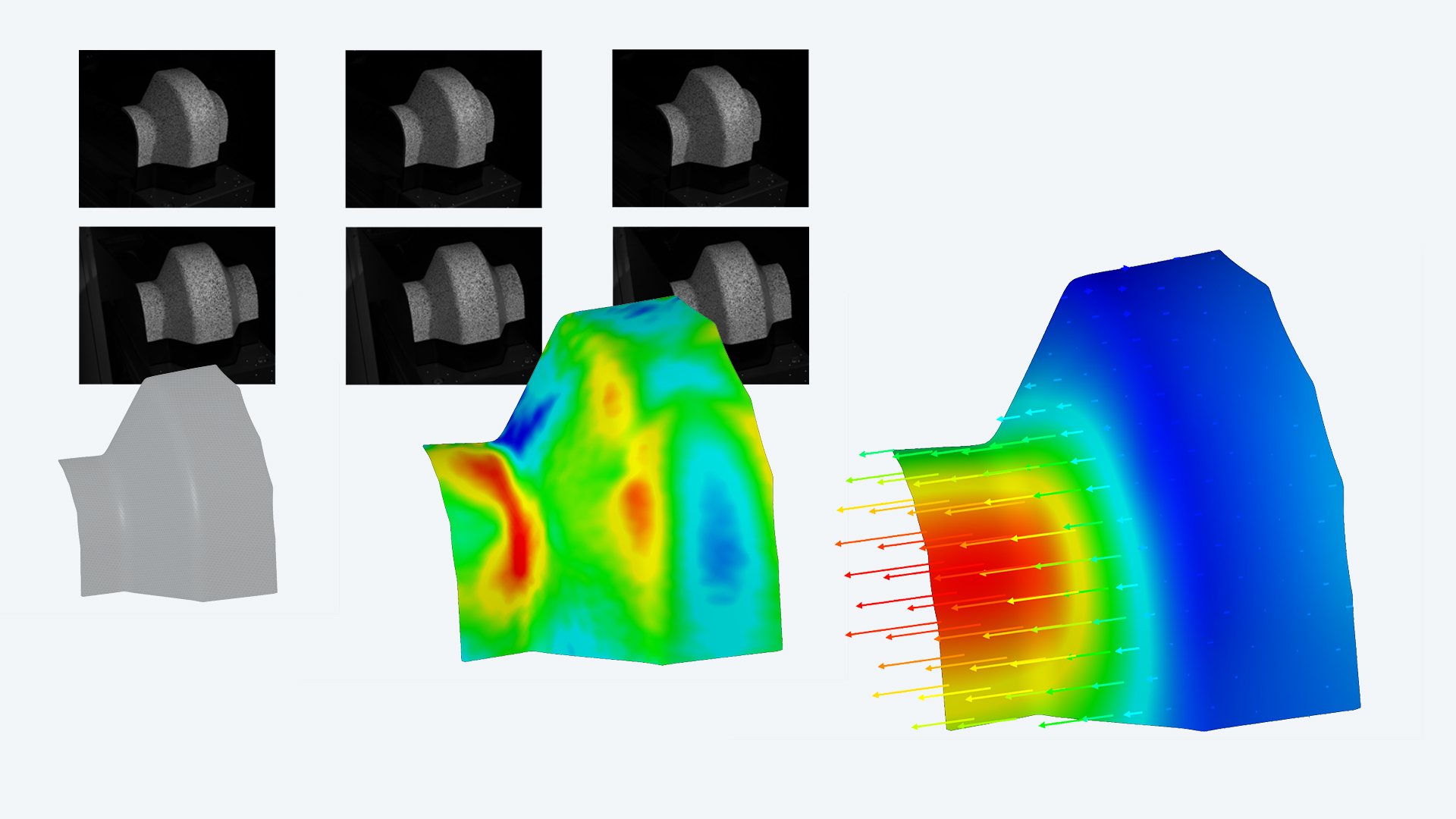

Programska oprema izračuna vrednosti deformacije pod obremenitvijo, kot so glavne in manjše deformacije ali deformacije v smeri X in Y, iz 3D-koordinat, izmerjenih na celotni površini in v določenih točkah. Skupine točk, tako imenovane komponente, je mogoče določiti iz posameznih merilnih točk. Programska oprema lahko identificira skupine točk v celotnem časovnem poteku preskusa. To omogoča natančen izračun premikov, hitrosti in pospeškov v 3D-tehniki. Poleg tega se lahko skupine točk uporabljajo za kompenzacijo gibanja togih teles. Tako je mogoče analizirati gibanje s skupino točk kot fiksno referenco v 3D-prostoru.

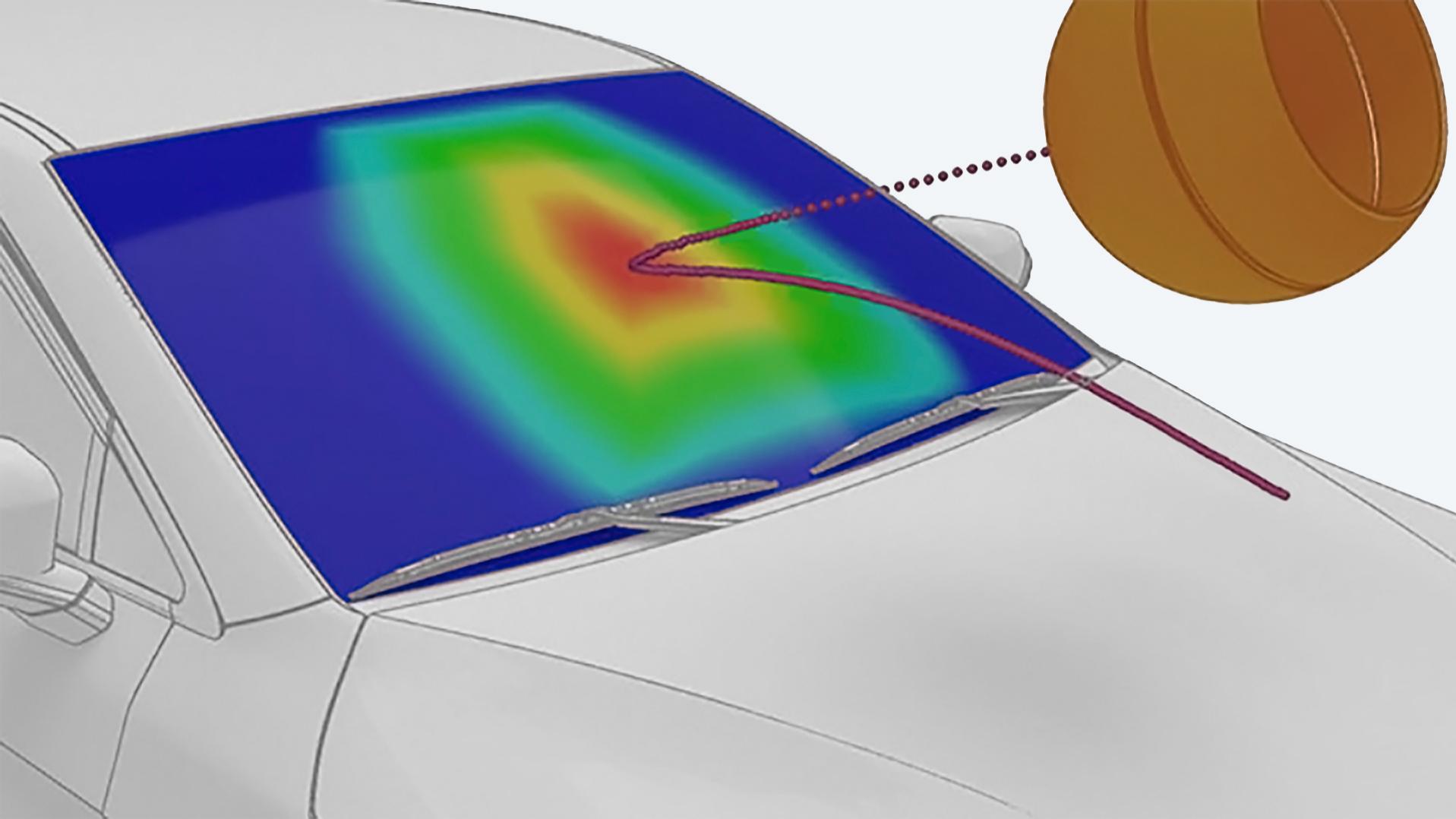

S funkcijo trajektorije lahko vizualizirate trajektorije posameznih točk, skupin točk, lokalnih koordinatnih sistemov in konstrukcijskih elementov. Trajektorija prikazuje lokacijo izbranih elementov v celotnem časovnem poteku meritve. Tako je mogoče analizirati in vizualizirati krivuljo gibanja preizkušanca. Krivulja gibanja je na voljo tudi v programski opremi za nadaljnje korake vrednotenja, na primer s pomočjo trajektorije je mogoče konstruirati prilegajoče se geometrije, kot so krogi.

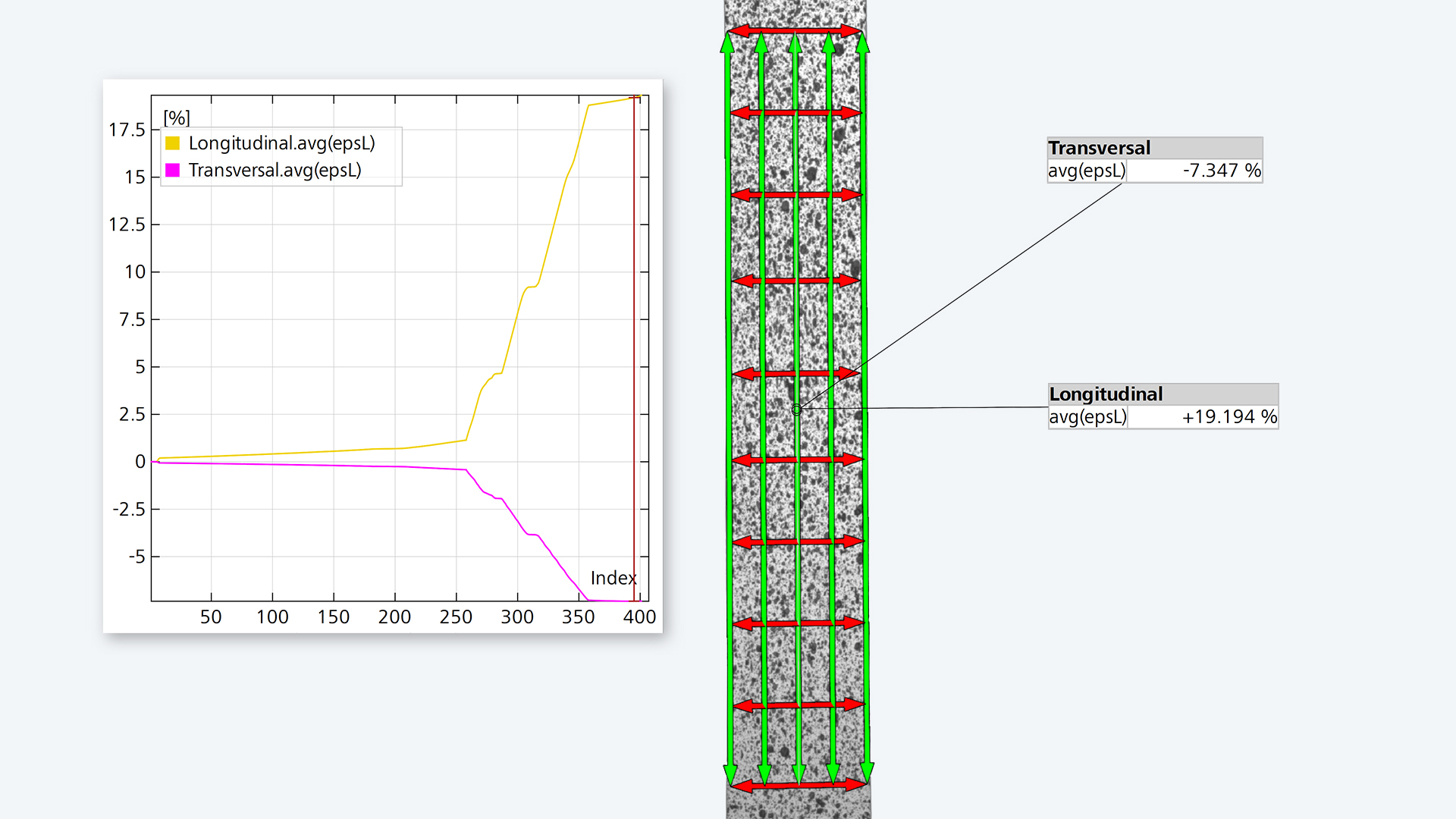

Funkcija omogoča brezkontaktno merjenje spremembe dolžine z natančno določeno referenčno dolžino in se lahko uporablja v 2D- in 3D-projektih. Spremembo dolžine lahko preverite v projektu v dveh ali več smereh v prostoru. Zaradi brezstičnega optičnega načina merjenja mehanski dejavniki ne vplivajo na merilne rezultate. Poleg tega ZEISS CORRELATE ponuja možnost definiranja različnih virtualnih ekstenzioometrov za pridobivanje vzdolžnih in prečnih deformacij. Prav tako je mogoče določiti virtualne ekstenzioometre z različnimi začetnimi dolžinami in tako hkrati preučiti lokalne in globalne deformacijske učinke.

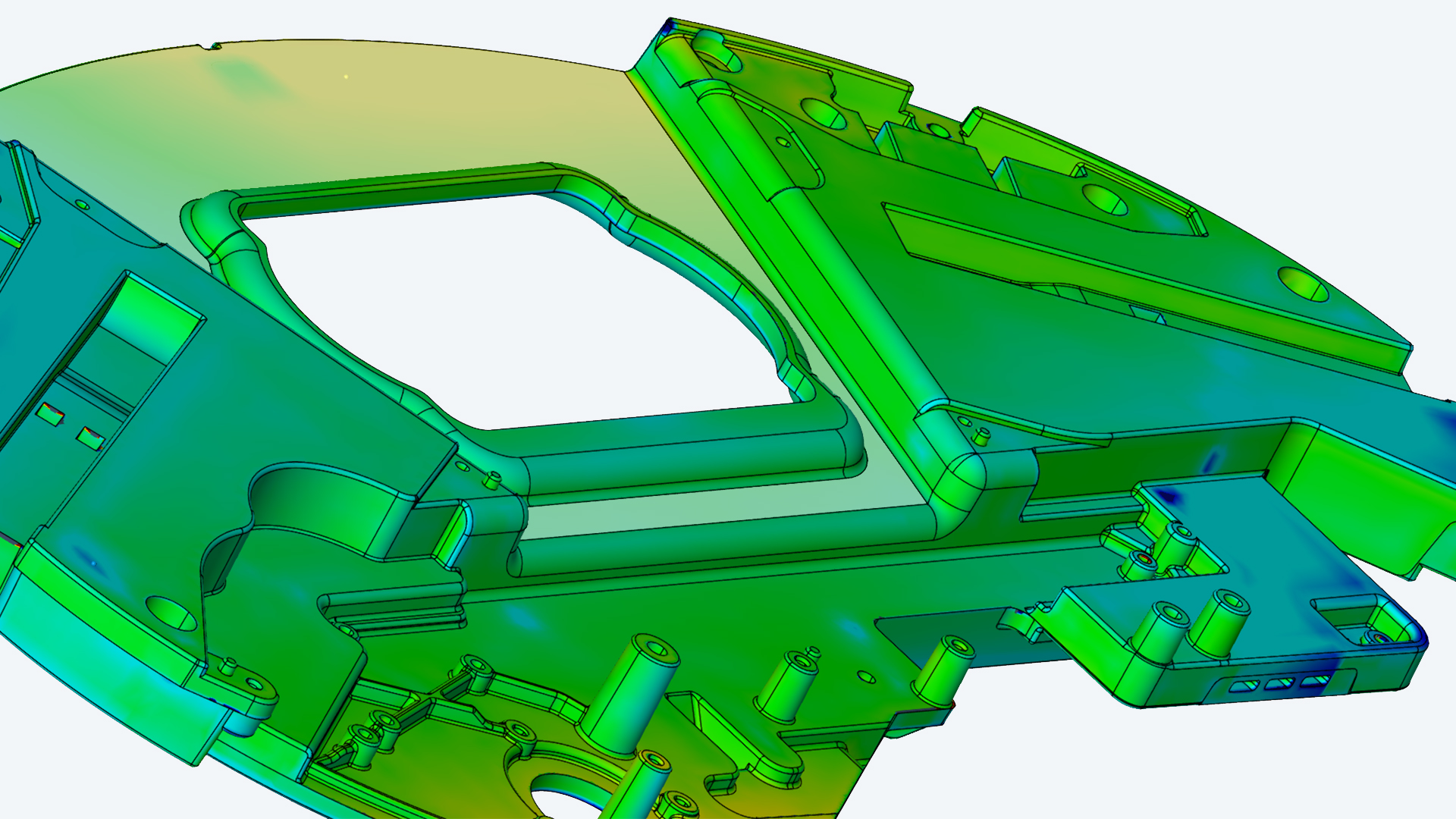

Nevtralne formate, kot so IGES, JT Open in STEP, pa tudi izvirne formate, kot so CATIA, NX, SOLIDWORKS in Pro/E, lahko uvozite v ZEISS CORRELATE z licenco Pro. Preprosto uvozite posamezne formate datotek s funkcijo povleci & spusti, program pa jih samodejno prepozna in prenese. Po uvozu so na voljo obsežne funkcije za poravnavo 3D-merilnih podatkov s podatki CAD za natančno vrednotenje.

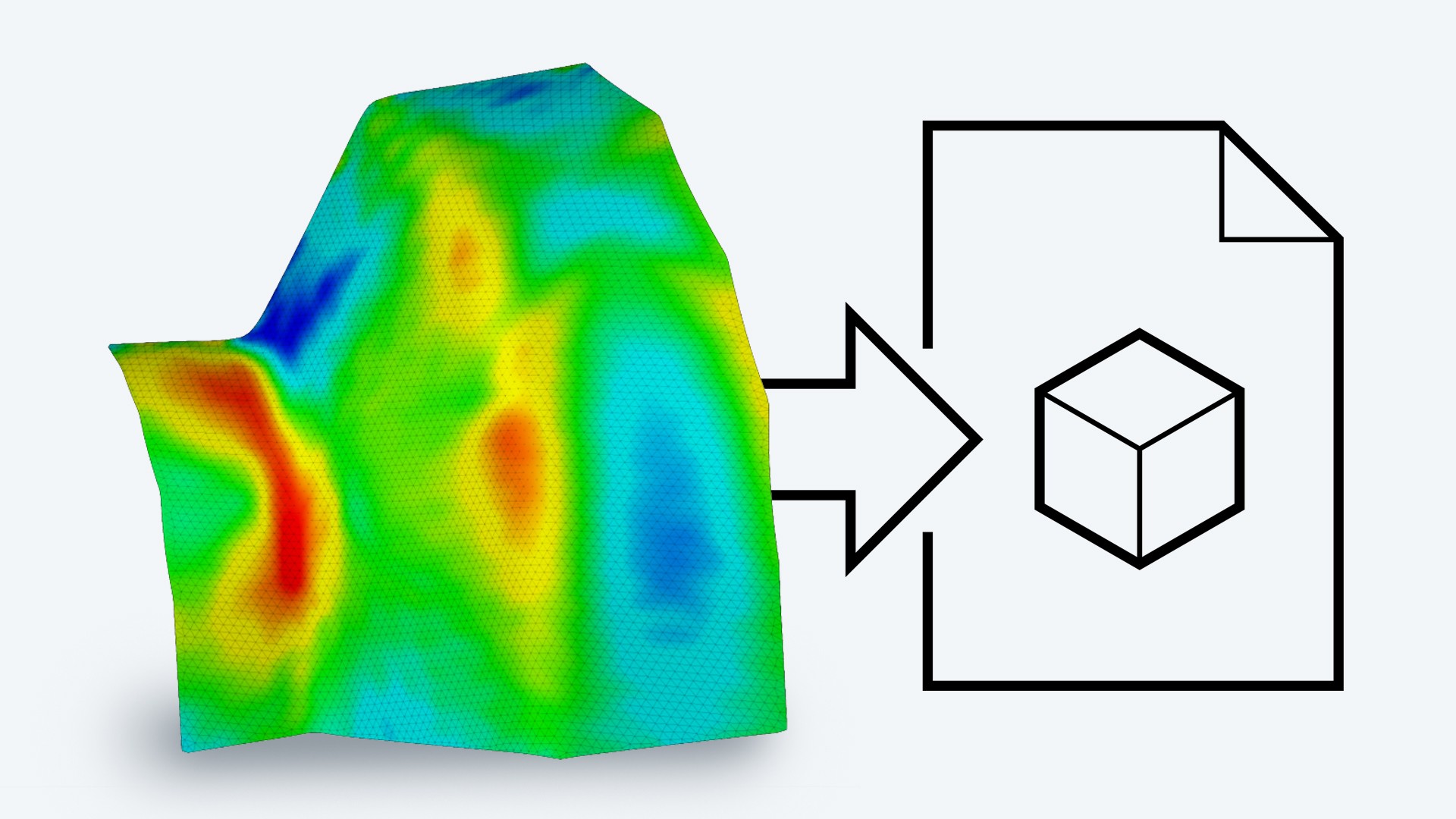

Licenca Pro za ZEISS CORRELATE ima veliko vmesnikov za izvoz običajnih formatov datotek, kot so ASCII, CSV, XML in UFF.

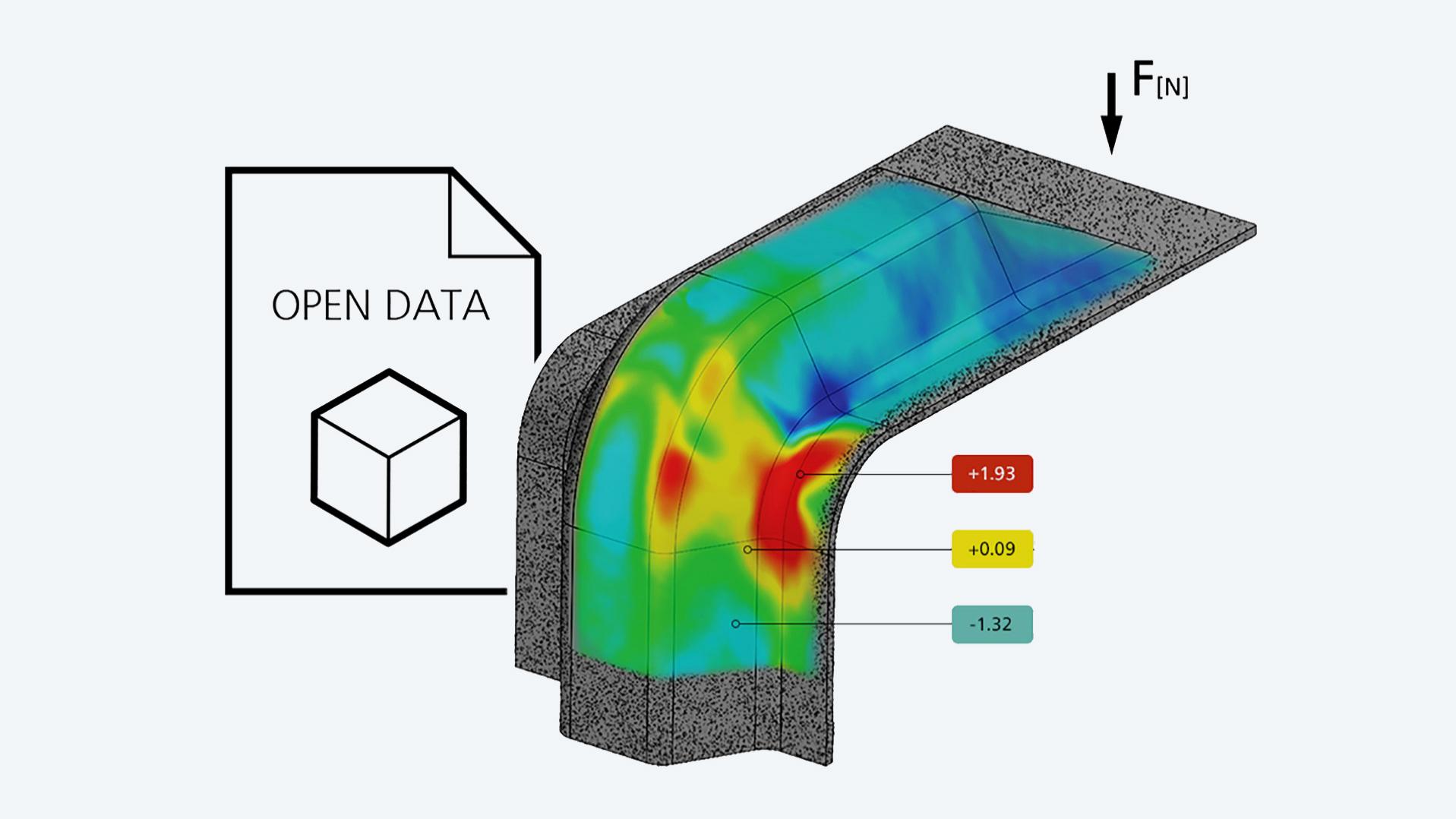

Primerjava in hkratna vizualizacija merilnih podatkov ter izmenjava podatkov na splošno postajajo v meroslovju vse pomembnejši. Zato je mogoče v program ZEISS CORRELATE iz simulacijskih programov uvoziti dodatne skalarne vrednosti, kot so podatki o temperaturi in geometrije. Merilne podatke, ustvarjene v programski opremi, je mogoče izvoziti v različnih formatih in jih na primer uporabiti za analizo vibracij v programski opremi tretje osebe.

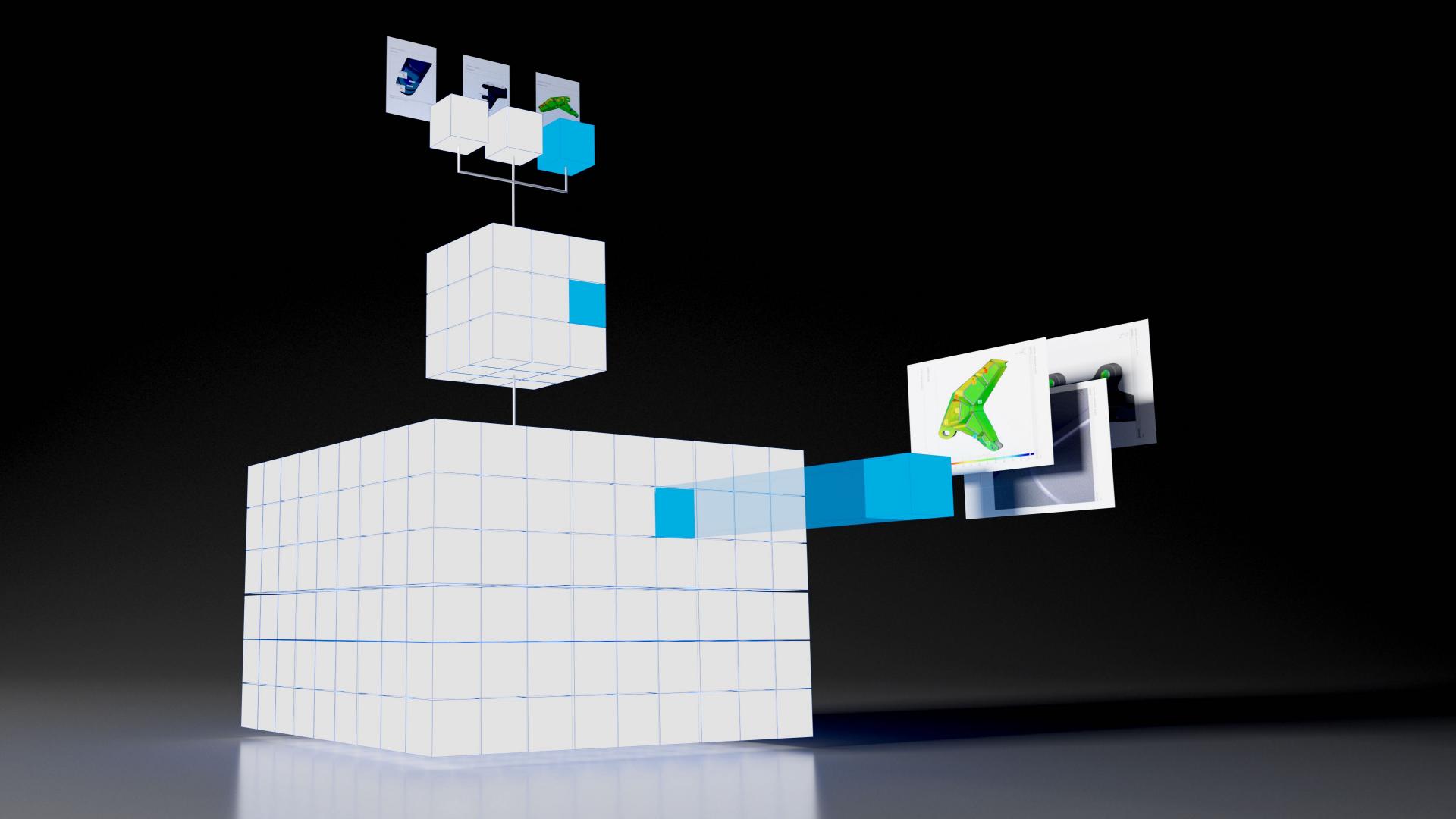

ZEISS CORRELATE temelji na parametričnem osnovnem konceptu. Načeloma vse funkcije sledijo temu konceptu. Tako je mogoče slediti vsem korakom procesa in jih urejati. Na ta način ZEISS CORRELATE zagotavlja visoko procesno zanesljivost merilnih rezultatov in poročil. Za drug primerek iste vrste vam ni treba ustvariti nove ocene. S parametričnim konceptom lahko v projekt preprosto naložite nove merilne podatke in takoj dobite rezultate.

Licenca Pro ZEISS CORRELATE vam ponuja hiter in poenostavljen dostop do podatkov za kompleksne znanstvene izračune v programskem jeziku Python. Prosto dostopne knjižnice Python lahko preprosto vključite in uporabite v ZEISS CORRELATE z zunanjo namestitvijo programskega jezika Python. Na ta način lahko preprosto ustvarite izračune in diagrame, ki so na primer potrebni za vibracijske analize (FFT) in natezne preskuse. Poleg tega ZEISS CORRELATE ponuja tudi zapisovalnik ukazov, ki lahko beleži vse izvedene operacije v programski opremi. Tako je mogoče snemanje izvesti večkrat. Z urejanjem zabeležene skripte jo lahko prilagodite drugim nalogam ali jo posplošite.

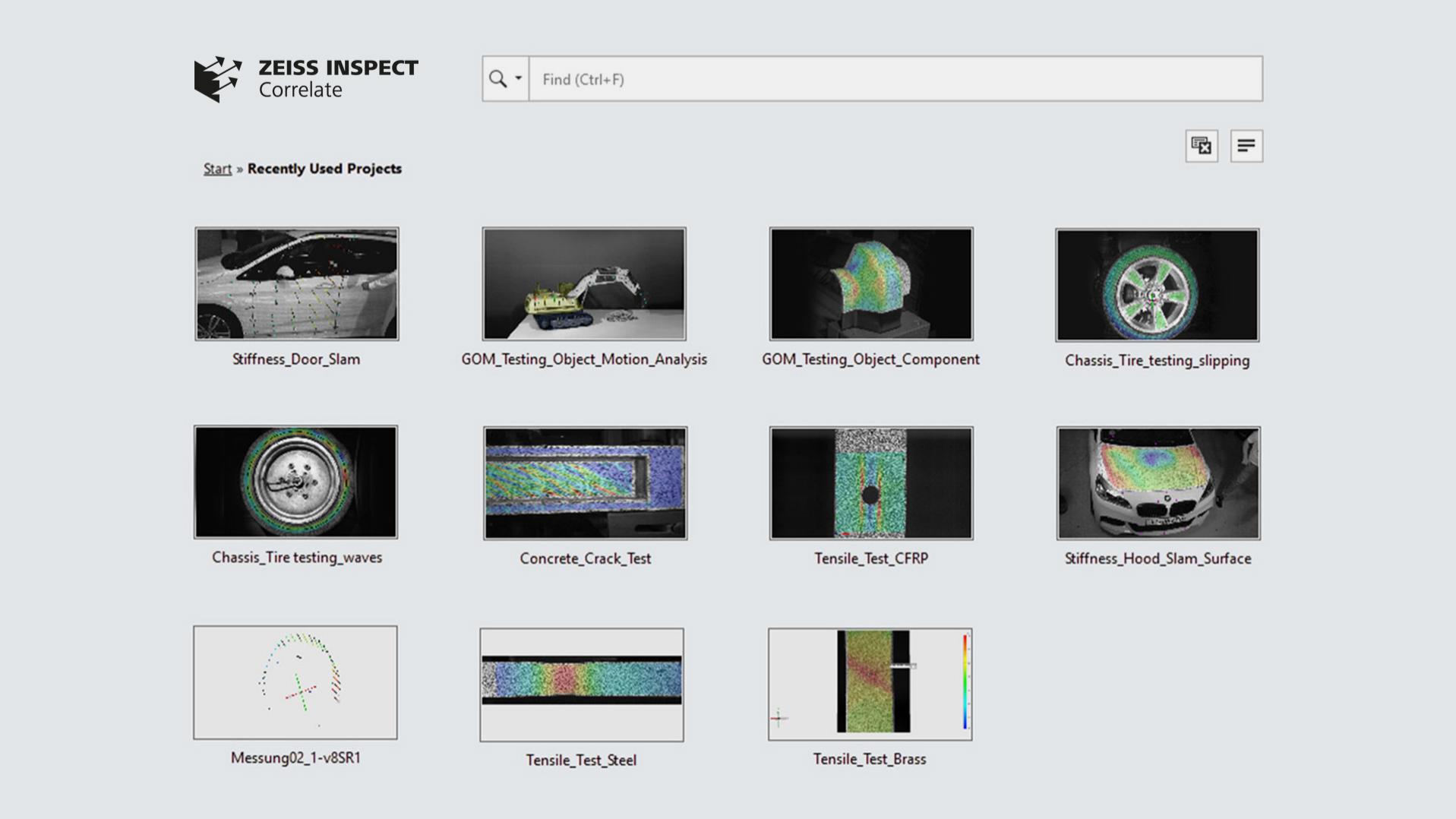

ZEISS CORRELATE ponuja možnost ustvarjanja predlog projektov. S to funkcijo lahko hitro in enostavno opravite ponavljajoče se ocenjevanje. Tako lahko projekt po oceni datuma merjenja shranite kot predlogo. Ker so v predlogi projekta shranjeni tudi elementi pregleda, ključne besede projekta in poročila, vam pri ponovnem vrednotenju iste vrste ni treba ponovno nastavljati projekta, temveč morate samo klikniti na možnost za preračun projekta!

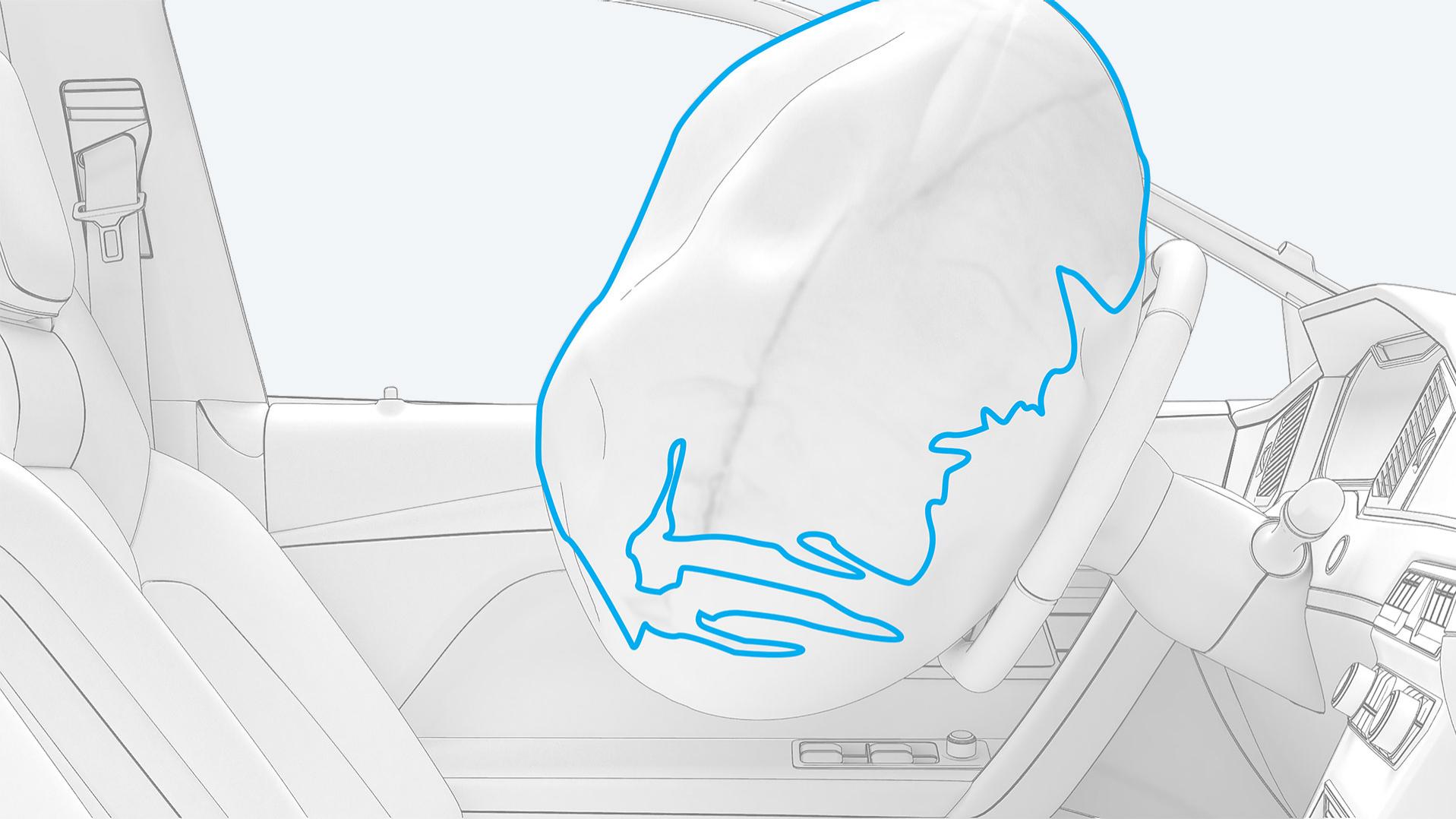

S programom ZEISS CORRELATE je mogoče analizirati tudi preskuse sprožitve zračnih blazin. Funkcija spremlja obris zračne blazine na katerem koli videoposnetku visoke hitrosti in pomaga določiti največjo točko upogiba v lokalnem koordinatnem sistemu volana. Poleg tega je mogoče v prostoru in času zlahka prepoznati določene točke upogiba. Na podlagi metod sledenja kontrastu lahko to funkcijo uporabite tudi za obrise širečih lukenj in kontur deformiranih predmetov.

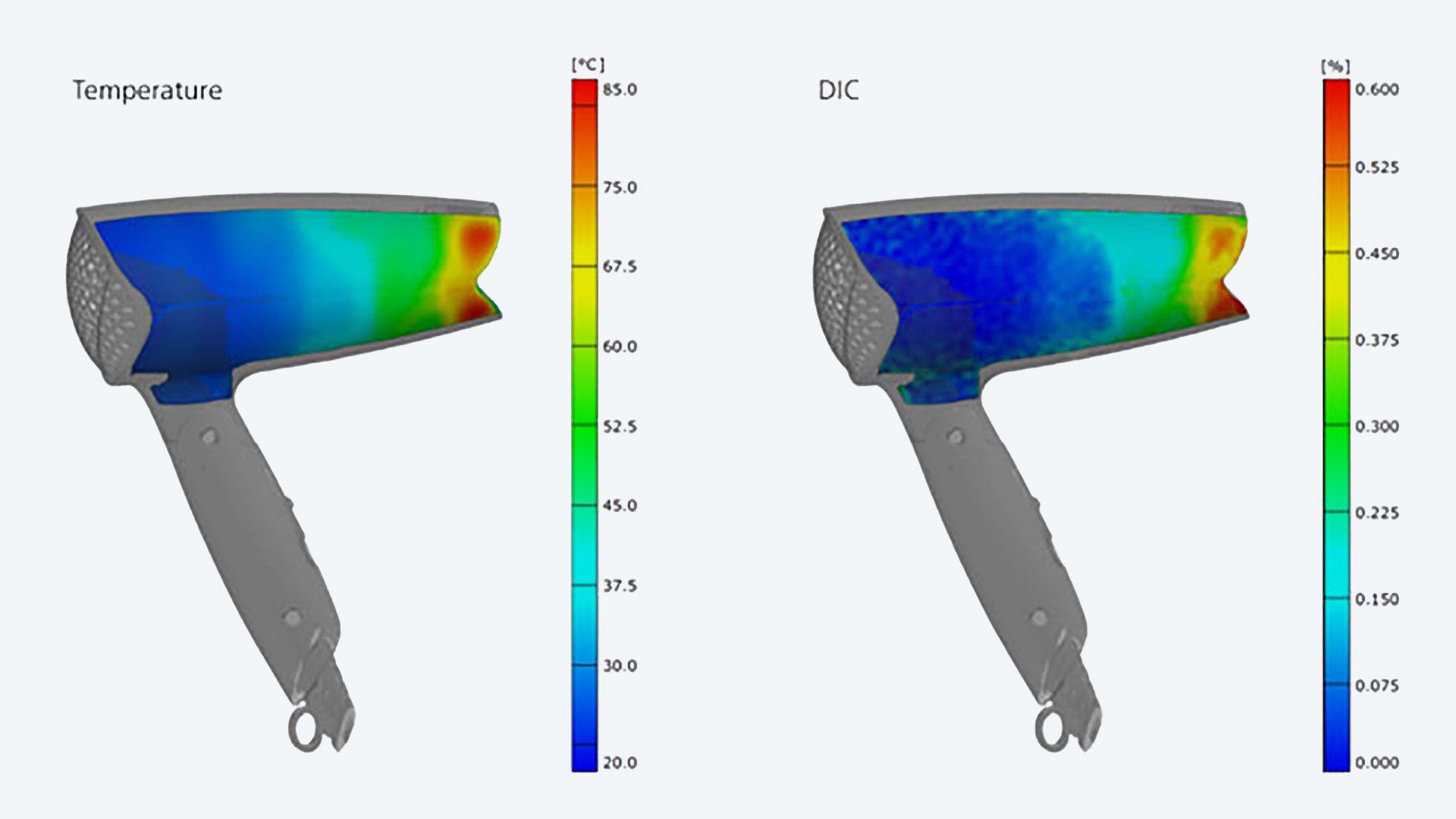

Izmerjene 3D-podatke lahko združite z uvoženimi podatki o temperaturi v programu ZEISS CORRELATE. Prednost te vizualizacije je poenostavljeno in hitrejše razumevanje korelacije med toplotnim in mehanskim obnašanjem komponent. Slike lahko uvozite iz različnih termografskih kamer. Uvožene slike lahko nato pretvorite v koordinatni sistem 3D-podatkov ARAMIS. Nato se podatki o temperaturi odčitajo in preslikajo na 3D-podatke ARAMIS. Na ta način dobite korelacijo merilnih podatkov in podatkov o temperaturi za vse merilne točke ov vsakem času merjenja.

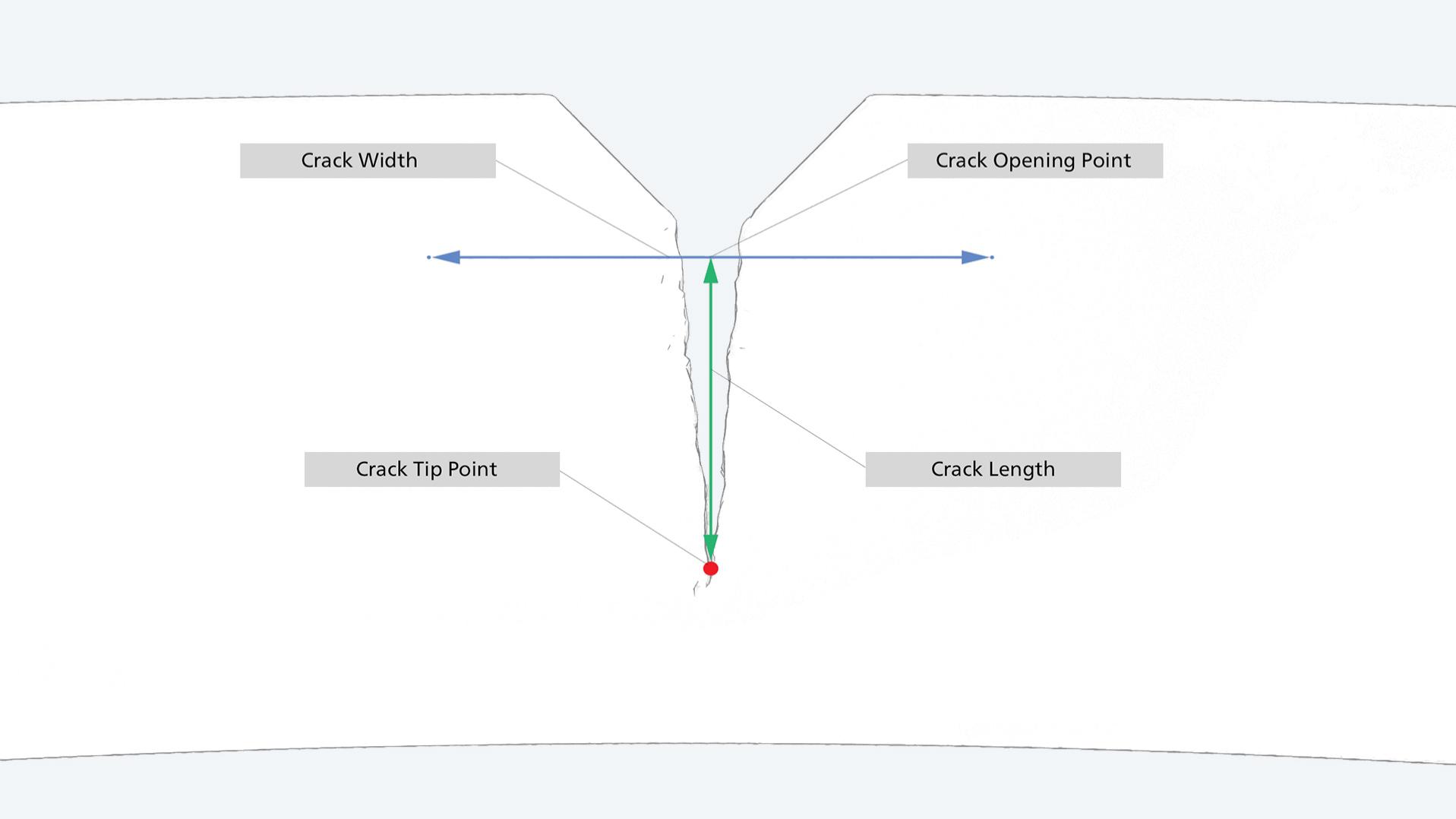

ZEISS CORRELATE omogoča sledenje točkam konic razpok in oceno trajektorije točk konic razpok. S kontrastnimi metodami je mogoče v homogeno obarvanih vzorcih zaznati položaj konic razpok. Izpeljati je mogoče tudi druge dejavnike, kot so dolžina razpoke, luknje razpok in načine razpoke v 3D. Funkcija se lahko uporablja za širok spekter aplikacij pri raziskavah materialov in za številne vrste, kot so kovine, kompozitni materiali in plastika. Analiza širjenja razpok se uporablja v številnih industrijah z visokimi varnostnimi zahtevami, kot so letalska in vesoljska, avtomobilska in gradbena industrija.

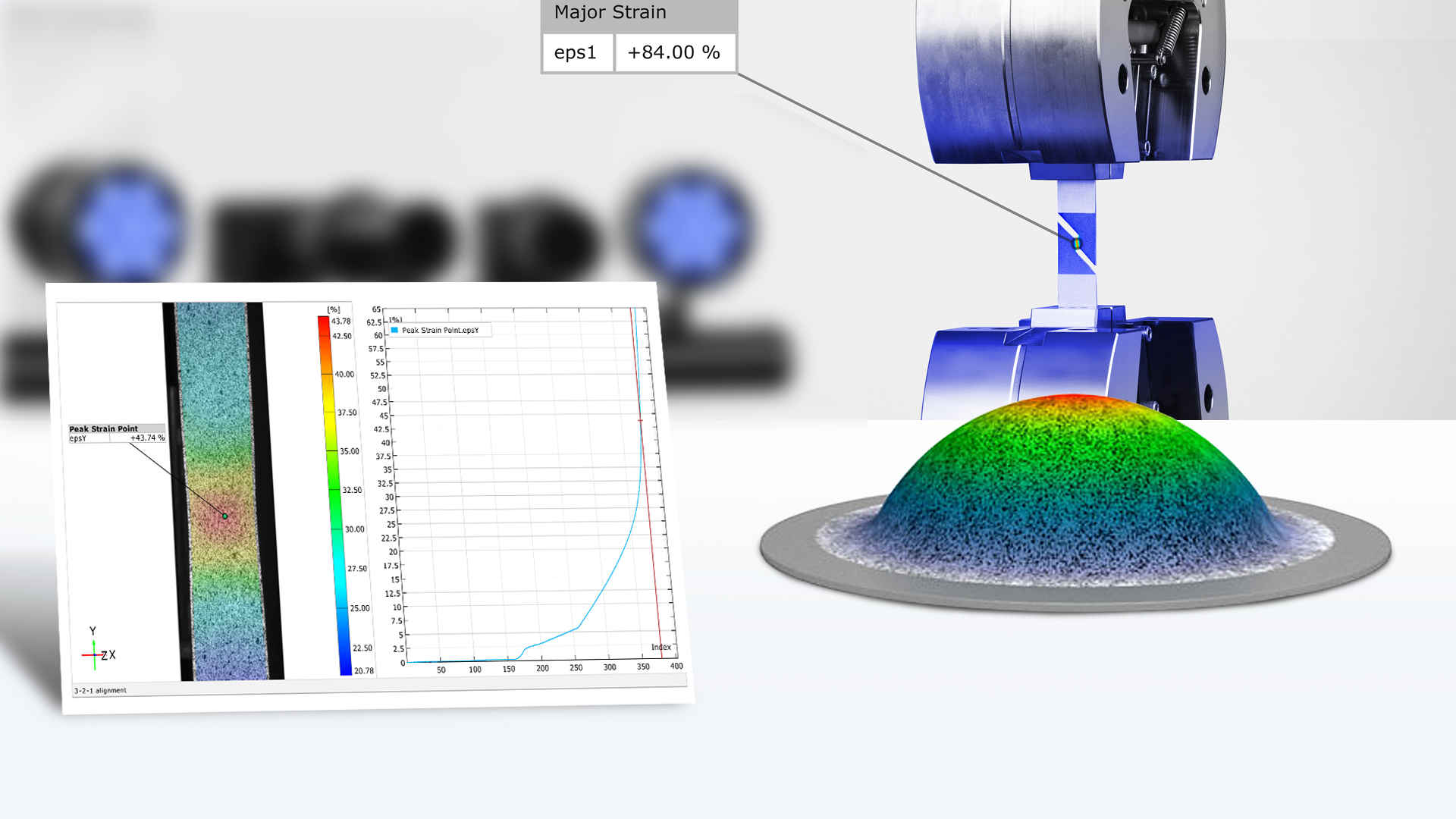

Izmerjeni podatki iz tipičnih preskusov materialov, kot so preskusi po Nakajimi, preskusi izbočenja, natezanja, upogiba, striženja in širjenja lukenj, se ovrednotijo v programski opremi, da se določijo značilnosti materiala. Z značilnostmi materiala se izračunajo zanesljivi podatki, kot so krivulja mejnih deformacij, deformacija ob porušitvi, n-vrednost, r-vrednost, Poissonovo razmerje, Youngov modul (modul elastičnosti), krivulja napetosti in deformacije ter zmanjšanje debeline materiala. Ti podatki se uporabijo kot vhodni parametri za simulacijo, kar omogoča natančnejši model materiala in natančnejšo napoved obnašanja materiala.

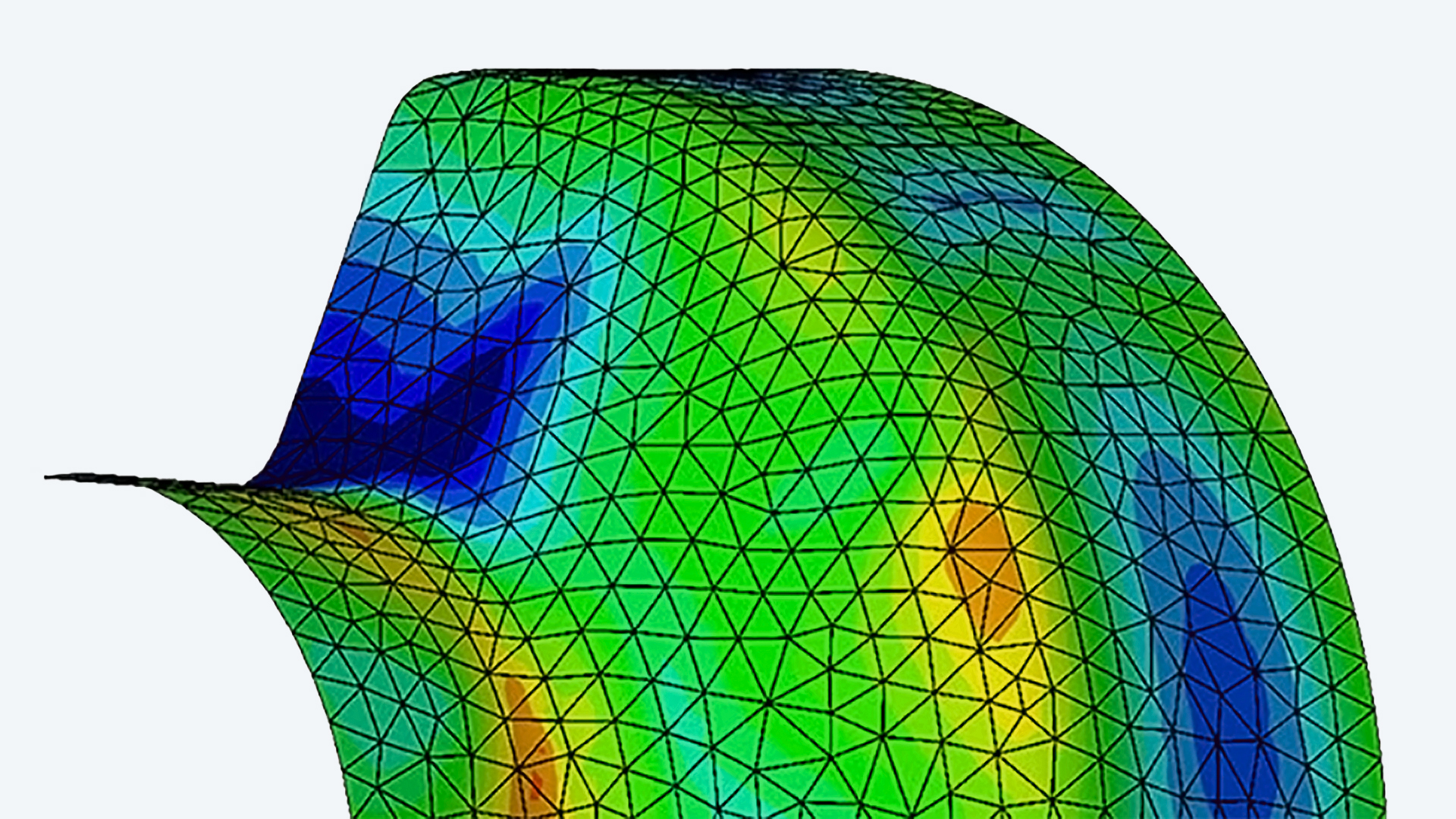

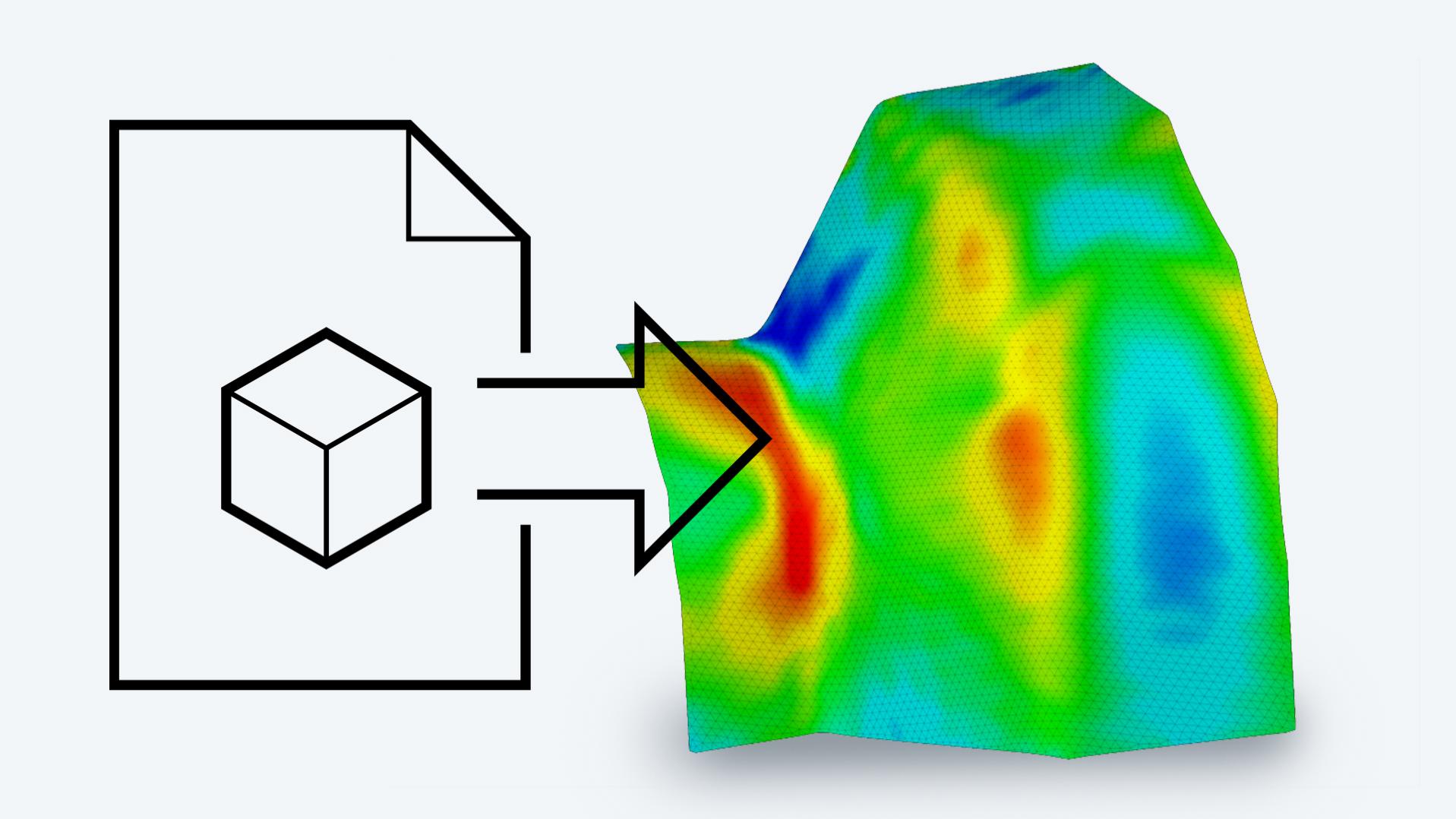

Skalarne vrednosti in geometrije, na primer iz simulacijskih programov, kot so ABAQUS, LS-DYNA, ANSYS, PAM-STAMP in AutoForm, je mogoče uvoziti za neposredno primerjavo s 3D-merilnimi podatki. 3D-merilne podatke lahko z različnimi funkcijami za poravnavo pretvorite v koordinatni sistem simulacijskega modela. Tako je mogoče v prvem koraku primerjati geometrijo simulacijskega modela z izmerjeno 3D-površino. Za vsako fazo je mogoče izvesti nadaljnje analize, kot je neposredna primerjava premikov, deformacij in raztezkov.

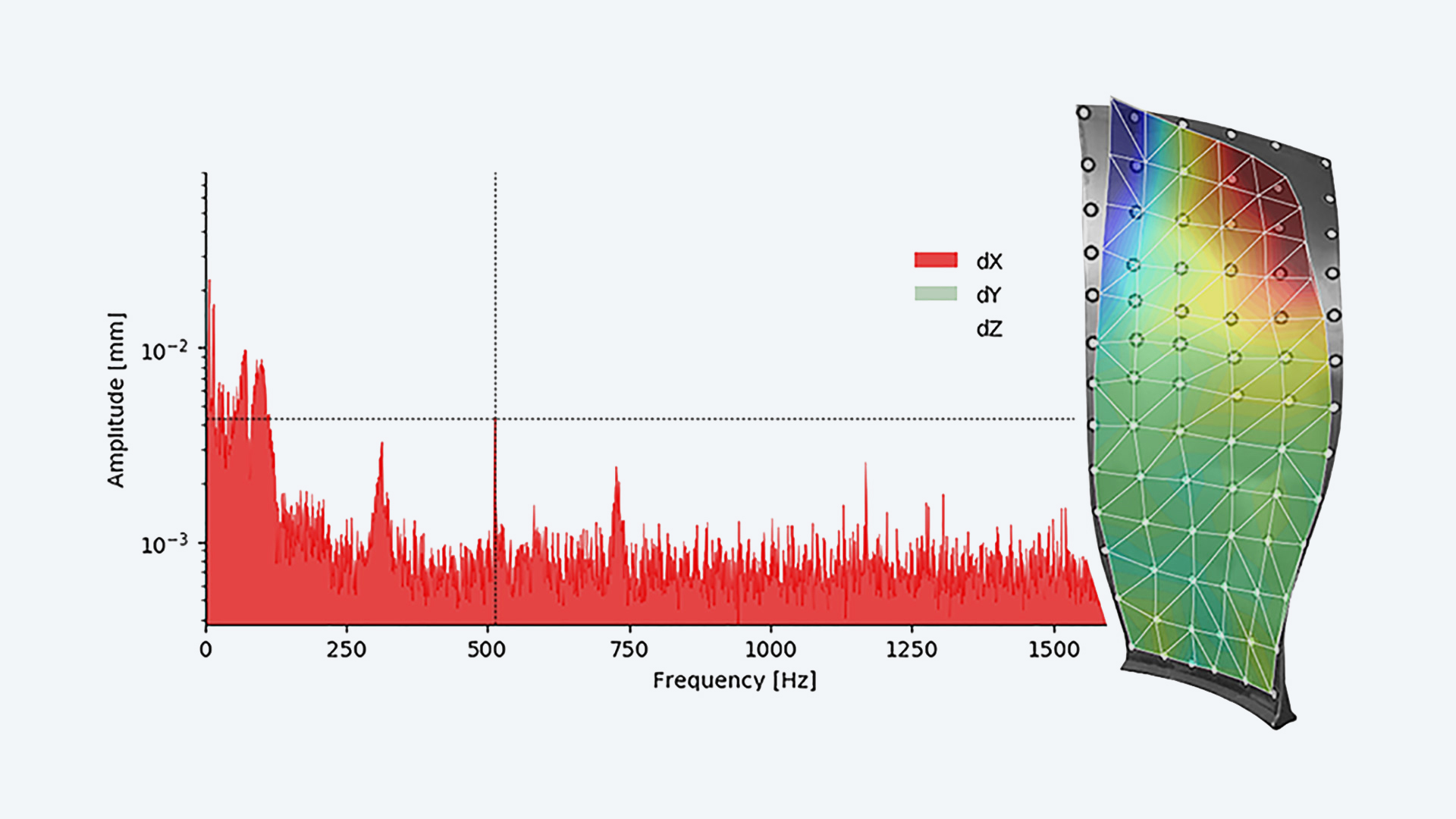

Programska oprema lahko prikaže vrsto vibracij za prvo in hitro razlago izmerjenih podatkov o premikih. Analiza prikazuje premik vseh izmerjenih točk v polnem polju ali na podlagi točk v vseh treh prostorskih smereh. Poleg tega so tridimenzionalno prikazane ovojnice frekvenčnega odziva vseh točk in ustrezna vrsta vibracij. Za nadaljnjo analizo vibracij lahko 3D-koordinate in vrednosti premikov izvozite v format Universal File Format (UFF). Ta format podpira večina aplikacij za analize vibracij.
